回顾ESP32S3系列---基础篇（Bootloader）

本系列开始将会回顾一下之前所学的esp32s3驱动的一些外设以及wifi和蓝牙等，主要是贴一些代码用来重温所学的知识，大体内容基本也都是一笔带过

一，开发环境

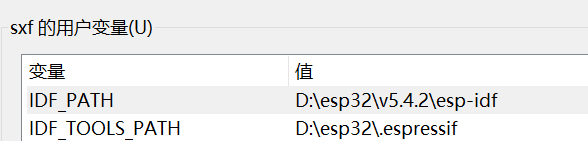

我使用的是vscode安装的esp-ide这个插件也就是乐鑫官方推出的，主要有两个环境需要配置一下

具体的配置环境内容也可以去b站搜一下，这些都有很多，这里不再赘述

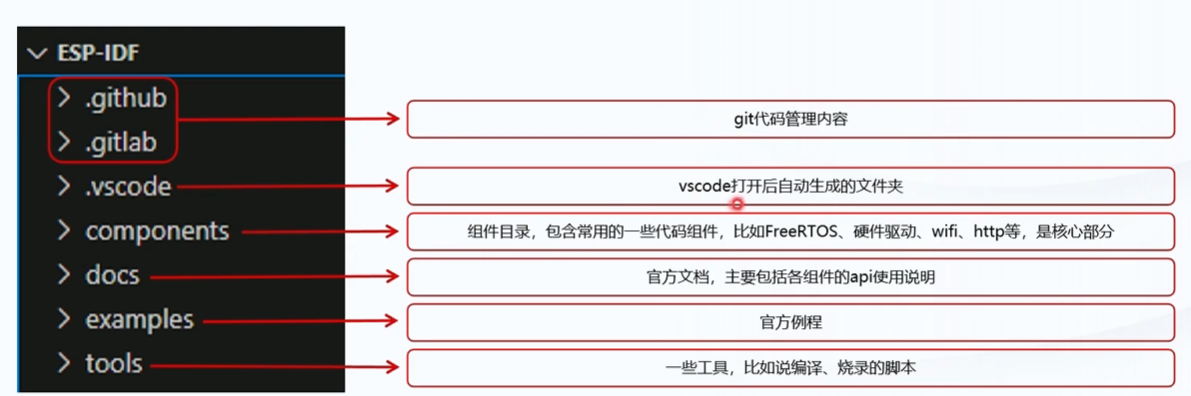

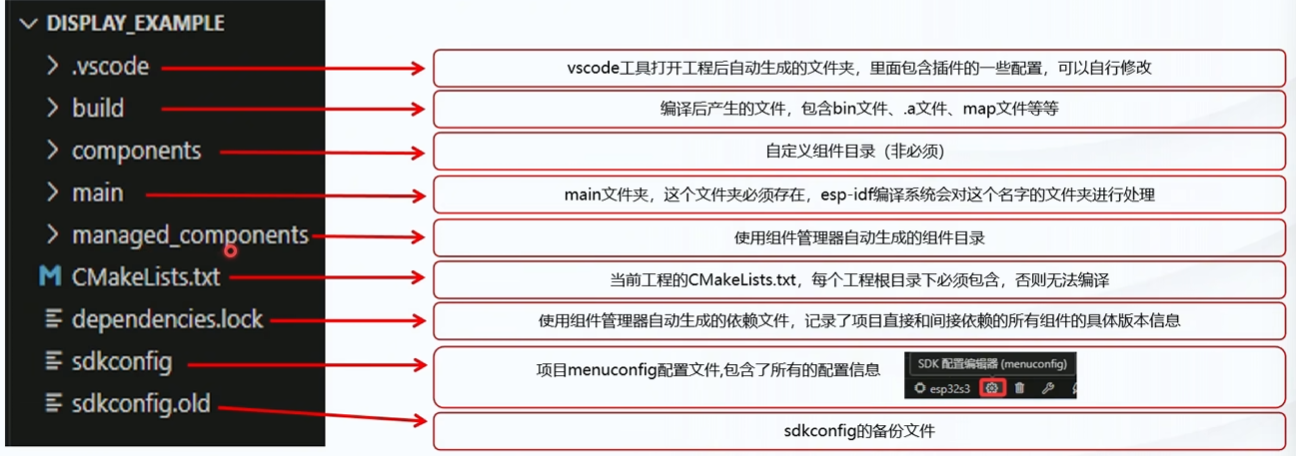

二，工程目录

这个.devcontainer文件夹的作用是，如果我们远程连接到某一台服务器上进行开发的话，这个文件夹就可以确保所有开发者都在相同配置的环境中工作，避免了在我的机器上能运行，在你的机器上就不能运行的问题

这个.clangd他是用来代码的自动补齐和提示的

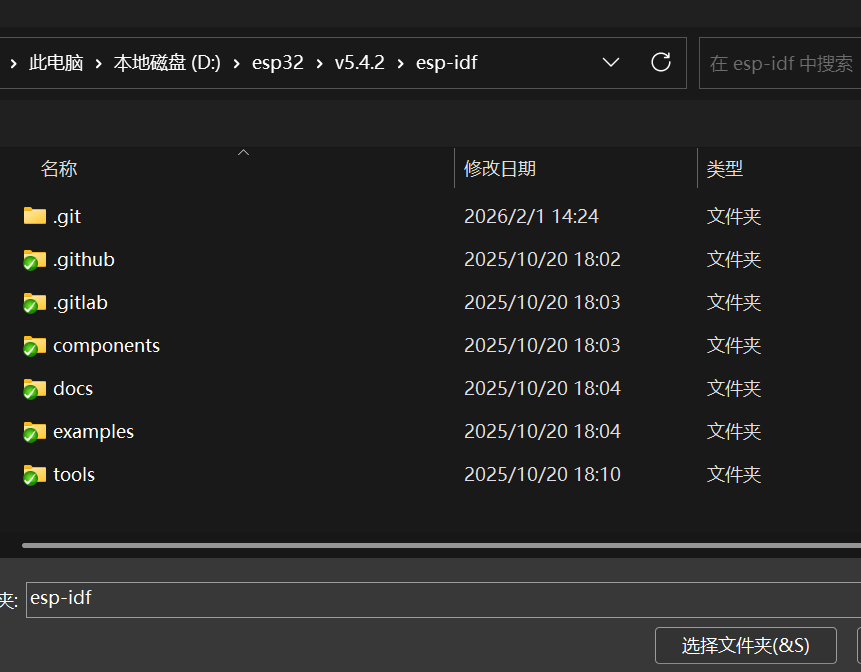

我们可以打开我图中的路径下的文件夹看一下

三，存储分布分析

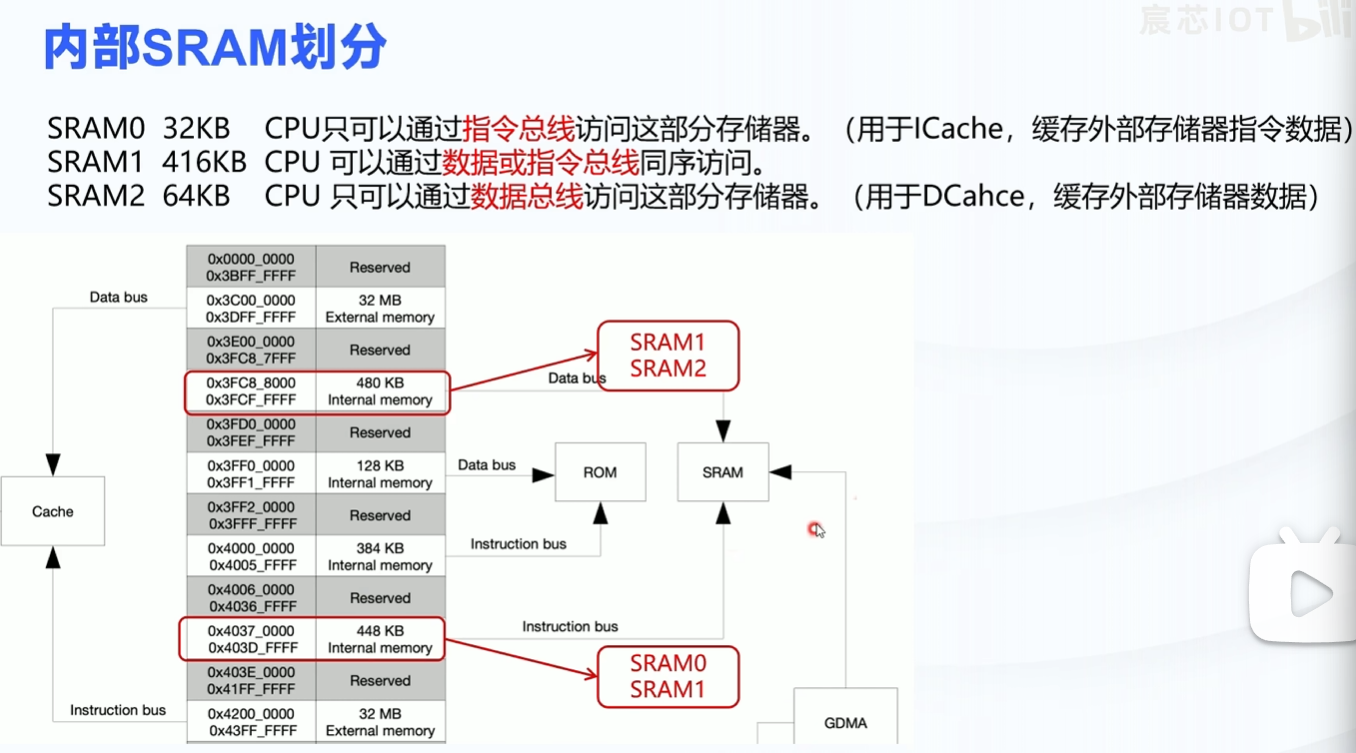

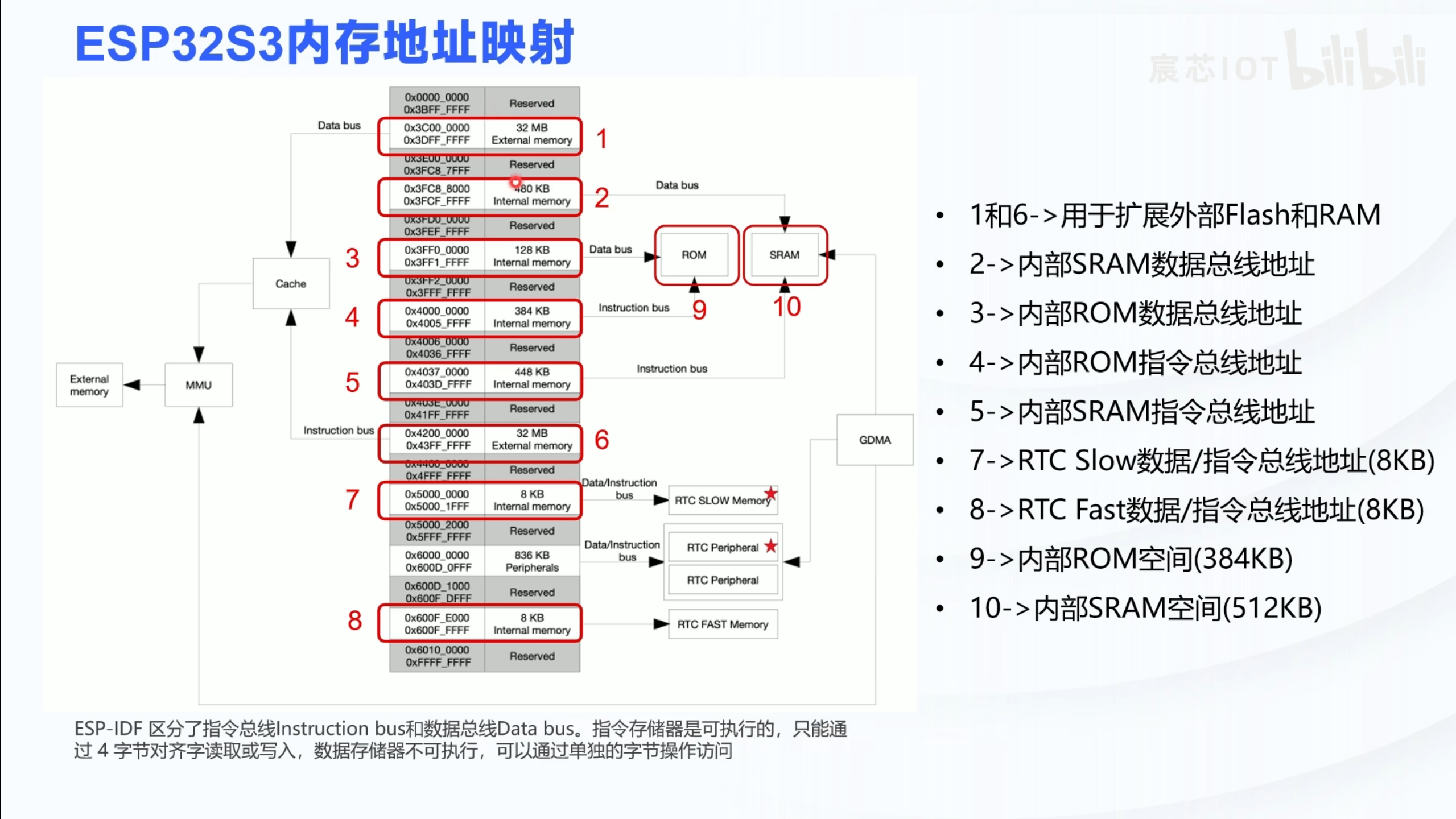

这张图是ESP32-S3 的内存地址映射全景图 ，它把芯片的物理内存（内部 / 外部、高速 / 低速）通过指令总线（Instruction bus）和数据总线（Data bus）映射到不同的虚拟地址段，

先掌握 3 个前置核心概念（理解图的前提）

概念	定义	关键作用
指令总线（Instruction bus）	传输 CPU 要执行的代码指令的总线	对应内存区域可执行代码，要求 4 字节对齐访问（仅能按 4 字节块读写）
数据总线（Data bus）	传输 CPU 处理的数据的总线	对应内存区域仅存数据，不可执行，支持字节级访问（可单独读写 1 字节）
MMU + Cache	MMU（内存管理单元）负责虚拟地址→物理地址映射；Cache 缓存外部内存的常用数据	让外部 Flash/PSRAM 可以像内部内存一样被 CPU 访问，同时通过 Cache 提升速度

图中 1-10 号分区

编号	地址范围	大小	总线类型	对应内存区域	核心用途	关联知识点
1	`0x3C000000~0x3DFFFFFF`	32MB	数据总线	外部内存（Flash/PSRAM）	存放大容量数据或溢出代码	需 MMU 映射，配合 Cache 加速
2	`0x3FC80000~0x3FCFFFFF`	80KB	数据总线	内部 SRAM	存放动态数据（堆、栈、全局变量）	ESP-IDF 默认`malloc`的分配区域
3	`0x3FF00000~0x3FF1FFFF`	128KB	数据总线	内部 SRAM	存放动态数据（补充堆、缓冲区）	速度最快的内存区域之一
4	`0x40000000~0x4005FFFF`	384KB	指令总线	内部 ROM	固化第一阶段引导程序（ROM Bootloader）	芯片上电后第一个执行代码的地方
5	`0x40370000~0x403DFFFF`	448KB	指令总线	内部 SRAM	存放可执行代码（如中断函数、高频代码）	第二阶段引导程序（Flash Bootloader）的加载区域
6	`0x42000000~0x43FFFFFF`	32MB	指令总线	外部内存（Flash/PSRAM）	存放超出内部容量的代码	需 MMU 映射，代码执行依赖 Cache
7	`0x50000000~0x50001FFF`	8KB	数据 / 指令总线	RTC Slow 内存	深度睡眠时保留数据（如睡眠唤醒参数）	由备用电源供电，数据不丢失
8	`0x600F_E000~0x600F_FFFF`	8KB	数据 / 指令总线	RTC Fast 内存	存放睡眠唤醒后快速执行的代码	低功耗场景专用，速度比 RTC Slow 快
9	-	384KB	指令总线	内部 ROM	物理 ROM 硬件，对应 4 号地址段	出厂固化，不可修改
10	-	512KB	数据 / 指令总线	内部 SRAM 总容量	物理 SRAM 硬件，被拆分为 2、3、5 号地址段	核心高速内存，优先用于关键代码 / 数据

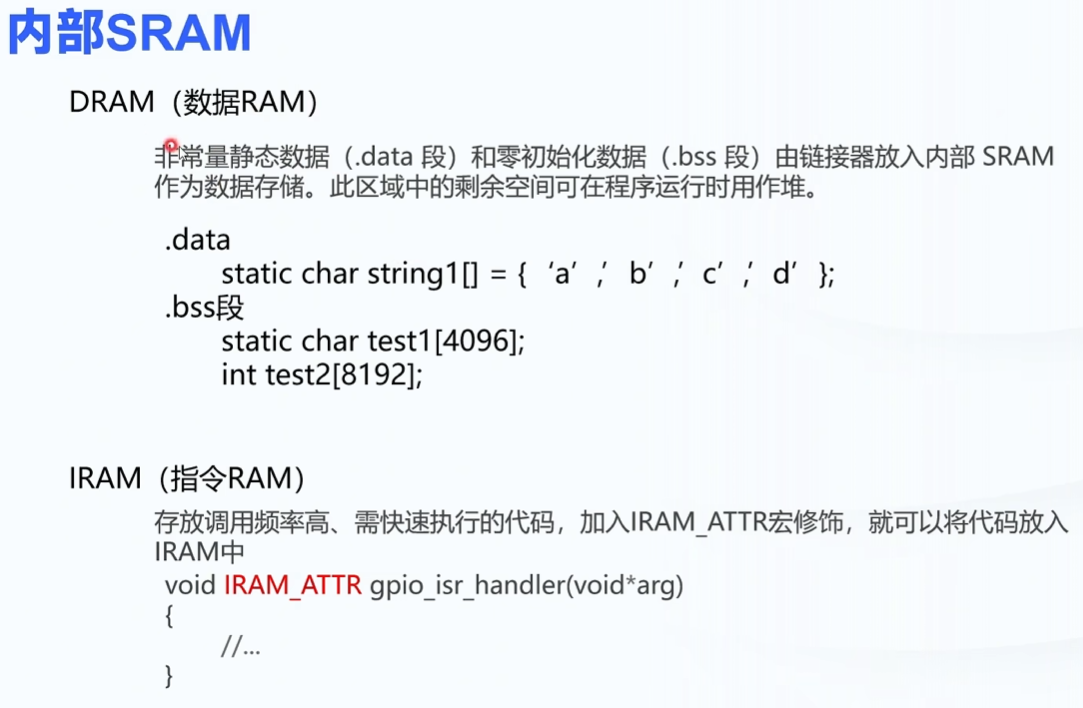

总线与内存核心规则

指令总线内存 → 可执行、4 字节对齐
- 代码（如.text段、中断函数）必须放到指令总线内存（如 4 号、5 号、6 号）才能被 CPU 执行
- 示例：用IRAM_ATTR修饰中断函数，就是强制将函数放到 5 号内部 SRAM 指令总线
数据总线内存 → 不可执行、字节访问
- 动态数据（堆、栈、全局变量）必须放到数据总线内存（如 2 号、3 号、1 号）
- 示例：malloc默认分配 2 号 / 3 号内部 SRAM 数据总线的内存
外部内存 → 依赖 MMU+Cache
- 1 号 / 6 号外部内存需要 MMU 做虚拟地址映射，CPU 通过 Cache 访问
- 速度比内部内存慢，适合存放非高频访问的代码 / 数据

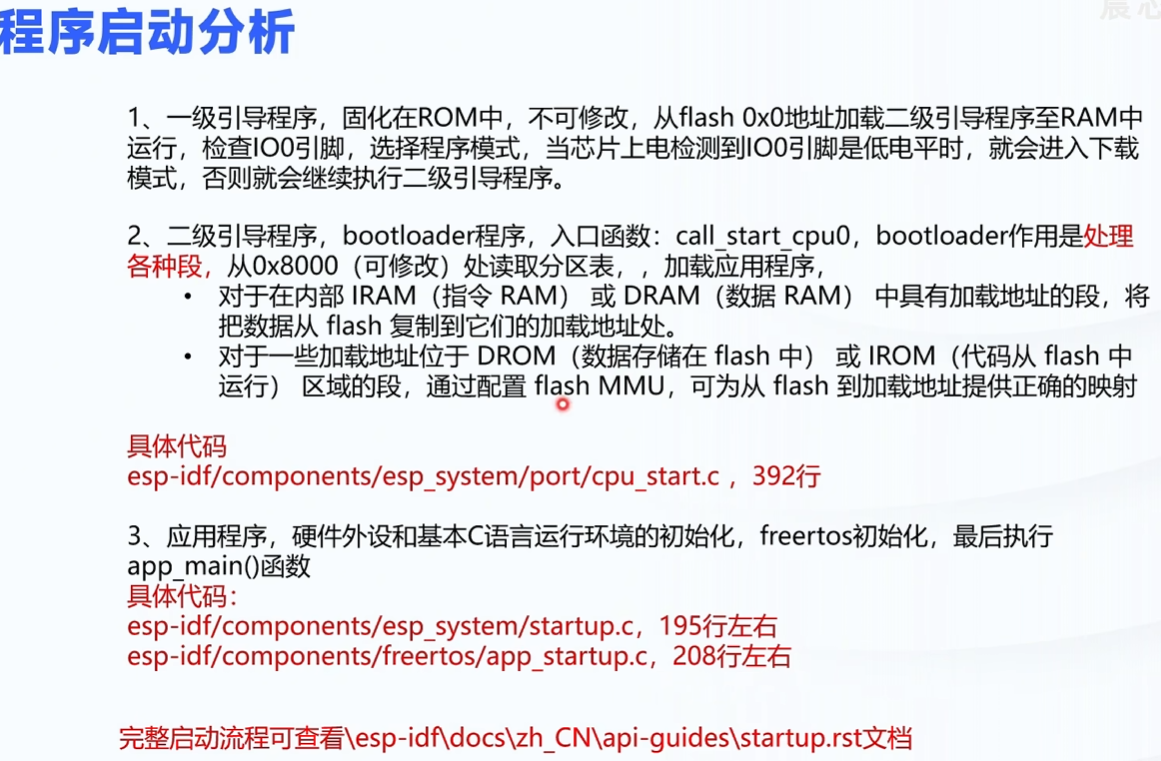

四，ESP32-S3 启动引导流程图

一、宏观总纲：ESP32-S3 启动流程的 3 个核心阶段（官方定义）

整个流程是 **"单向递进、层层接管"的关系，前一个阶段完成后才会跳转到下一个阶段，且只有 Flash 二级引导和应用程序阶段可配置 / 修改 **，ROM 一级引导是芯片出厂固化的，不可改动。

复制代码

上电/复位 → 【ROM一级引导】（固化不可改，PRO CPU独跑）→ 加载【Flash二级引导】（可配置，IDF源码可改）→ 加载【应用程序】（用户开发核心）→ 启动FreeRTOS → 执行app_main

核心特点 ：ESP32-S3 是双核芯片，全程由 PRO CPU（CPU0）主导启动，APP CPU（CPU1）在应用程序阶段才会被解除复位、启动运行，这是理解所有细节的前提。

二、阶段 1：ROM 一级引导加载程序（第一阶段，固化在内部 ROM，不可改）

对应内存映射4 号区域（0x40000000~0x4005FFFF） ，是芯片上电 / 复位后第一个执行代码的地方，源码由乐鑫写死在芯片 ROM 中，用户无法修改 / 访问，核心作用是 **"判断启动模式、初始化基础硬件、加载 Flash 二级引导到内部 SRAM"**。

2.1 核心前置动作

SoC 复位后，PRO CPU 立即运行 ，执行 ROM 中的「复位向量代码」；APP CPU 保持复位状态，直到应用程序阶段才会被唤醒。
复位向量代码会读取GPIO_STRAP_REG 寄存器 的值（该寄存器保存了复位后 GPIO 引导引脚的电平），以此判断启动模式（如正常 Flash 启动、UART 下载模式、深度睡眠唤醒等）。

2.2 核心逻辑：根据「复位原因」执行不同操作（官方重点）

ROM 引导会先识别芯片的复位原因，再执行对应的逻辑，覆盖所有实际使用场景，正常开发中最常见的是「上电复位」和「深度睡眠唤醒复位」：

深度睡眠唤醒复位 ：优先检查 RTC 内存中的 "深度睡眠存根代码"，如果校验有效，直接跳转到 RTC 内存执行（无需走完整启动流程，降低唤醒功耗）；校验无效则按「上电复位」执行。
- 实用价值：开发低功耗项目时，可通过「深度睡眠存根机制」自定义唤醒后的代码，跳过繁琐的启动流程，提升唤醒速度。
上电 / 软件 / 看门狗 SoC 复位：检查 GPIO 引导引脚电平，判断是否为「UART 下载模式」（如烧录程序时的模式）；若是则进入下载模式，否则按「CPU 复位」执行。
软件 / 看门狗 CPU 复位 ：初始化 SPI Flash（根据 Efuse 中的硬件配置），从 Flash 的0x00000 偏移地址 读取Flash 二级引导程序 ，校验通过后加载到内部 SRAM 指令总线（5 号区域，0x40370000），然后跳转到二级引导的入口地址，完成自身使命。

2.3 官方重点注意事项

正常启动模式下会自动使能RTC 看门狗：如果 ROM 引导流程被中断 / 卡死，看门狗会自动复位 SoC，重新执行启动流程，防止芯片死机。
Flash 二级引导的加载偏移：ESP32-S3 的二级引导固定从 Flash0x00000偏移加载，其前 8KB 扇区为密钥管理器保留（用于 Flash 加密 / 安全引导），这是硬件层面的规定。

三、阶段 2：Flash 二级引导加载程序（第二阶段，可配置 / 修改，IDF 开源）

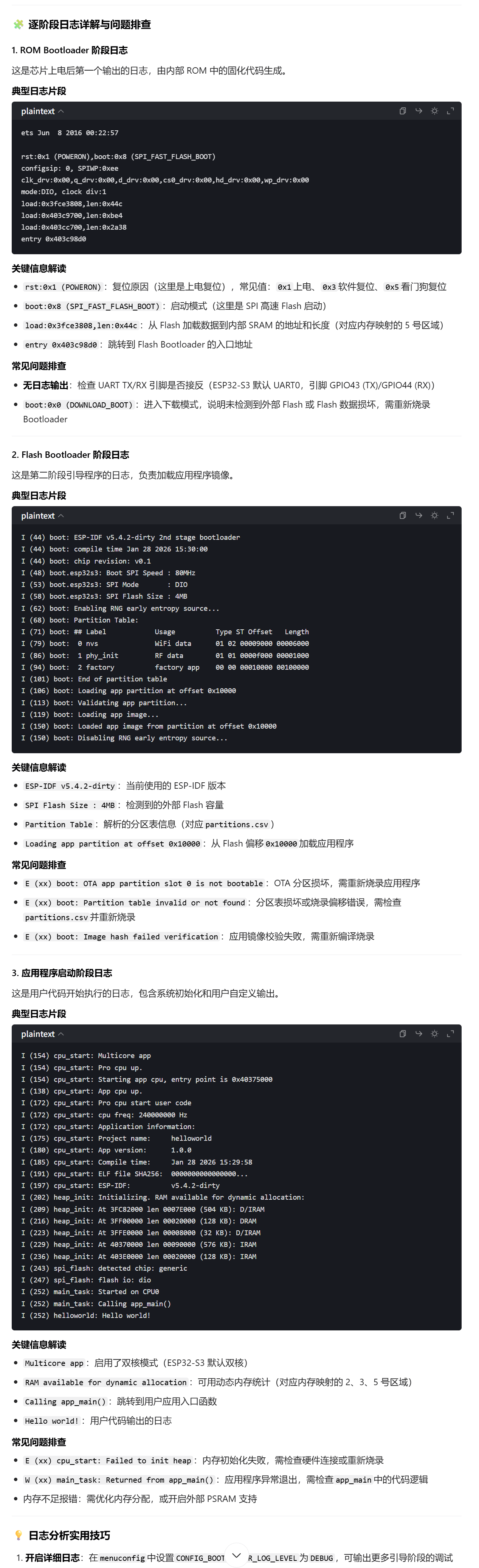

对应内存映射5 号区域（0x40370000~0x403DFFFF） ，源码在 ESP-IDF 的components/bootloader目录下，是用户可配置、可修改 的引导程序，核心作用是 **"初始化系统硬件、解析分区表、选择启动分区、加载应用程序镜像到对应内存"。 这一阶段对应你启动日志中 I (24) 到 I (145)的内容，是日志中第一个可看到的引导阶段 **。

3.1 核心前置动作

ROM 引导将二级引导加载到内部 SRAM 并跳转后，PRO CPU 开始执行二级引导代码，此时仍独占所有硬件资源，APP CPU 还是复位状态。

3.2 核心执行步骤（官方定义，与日志一一对应）

基础硬件初始化：初始化 MMU、Flash Cache、UART（配置为 115200 波特率，所以你能看到日志）、时钟，关闭 ROM 阶段的 RTC 看门狗（可在 menuconfig 中重新开启）。
读取并解析分区表 ：从 Flash 的0x08000 偏移地址 读取分区表（对应日志I (46) boot: Partition Table:），解析出所有分区（nvs/phy_init/factory/OTA 等）。
- 关键作用：分区表是 Flash 的 "目录"，二级引导通过它找到应用程序分区（如 factory 出厂分区、OTA 升级分区）。
选择要启动的应用分区 ：
- 无 OTA 时：直接选择factory 分区 （对应日志I (68) boot: 2 factory factory app 00 00 00010000 00100000）；
- 有 OTA 时：读取 otadata 分区的信息，判断哪个 OTA 分区是 "有效分区"，选择该分区启动（OTA 功能的核心）。
加载应用程序镜像到内存 ：从选定的应用分区（如 factory 分区 0x10000 偏移）逐段读取应用镜像 ，并按「段的属性」处理（对应日志I (78) esp_image: segment 0...），这是内存映射的实战核心 ：
- load段：将 Flash 中的数据复制到内部 SRAM（IRAM/DRAM，对应内存映射 2/3/5 号区域），如全局初始化数据、中断函数；
- map段：不复制到内部 SRAM，通过MMU 配置 Flash Cache ，将 Flash 地址映射到虚拟内存地址（对应内存映射 1/6 号外部内存区域），如普通应用代码，节省内部 SRAM。
校验并跳转 ：校验应用镜像的完整性（CRC / 签名），校验通过后，从应用镜像的头部找到入口地址，跳转到该地址，交权给应用程序。

3.3 核心价值（官方设计初衷）

乐鑫设计二级引导的核心目的是 **"提升灵活性和安全性"**，也是 ESP-IDF 的核心特性基础：

支持分区表：让 Flash 可以按需划分区域，实现应用、数据、OTA 的分离；
支持Flash 加密 / 安全引导：保护应用程序不被篡改 / 反编译；
支持OTA 空中升级：实现远程升级应用，无需物理烧录；
可自定义配置：通过idf.py menuconfig可配置看门狗、日志级别、启动分区规则等。

四、阶段 3：应用程序启动阶段（第三阶段，用户开发核心）

这是用户代码的入口前置阶段 ，对应你启动日志中I (155) 到 I (297)的内容，核心作用是"完成硬件 / 软件的全量初始化、启动双核、启动 FreeRTOS、创建主任务并执行 app_main" 。官方将该阶段拆分为3 个子阶段 ，且针对 ESP32-S3 的双核特性补充了APP CPU 的启动细节，这是开发中需要重点理解的部分。

4.1 子阶段 1：端口初始化（硬件 + C 运行环境初始化，底层）

入口函数 ：call_start_cpu0（在 IDF 的components/esp_system/port/cpu_start.c中），由二级引导跳转执行，从不返回，核心作用是 **"初始化 SoC 硬件和 C 语言运行环境（CRT）"**，为后续运行做基础。

核心执行动作（官方定义）

重新配置 CPU 异常处理（让用户的中断函数可以运行，替代 ROM 的简易错误处理）；
初始化内部内存：对 **data 段（初始化全局变量）和bss 段（未初始化全局变量，清零）** 做初始化；
完成 MMU/Cache 的最终配置（优化外部内存访问）；
配置 CPU 时钟：将 PRO CPU 时钟设置为 menuconfig 中配置的频率（你的日志中是 160MHz，可改 240MHz）；
启动 APP CPU（双核核心） ：为 APP CPU 设置入口地址，解除其复位状态，等待 APP CPU 完成自身的端口初始化；
若配置了 PSRAM，自动使能并初始化 PSRAM（补充外部内存）。

APP CPU 的端口初始化 ：解除复位后，APP CPU 会执行call_start_cpu1函数，完成与 PRO CPU 类似的硬件初始化，然后设置 "启动完成标志"，告知 PRO CPU 自己已准备好。

4.2 子阶段 2：系统初始化（软件服务 + FreeRTOS 基础环境初始化）

入口函数 ：start_cpu0（PRO CPU）/start_cpu_other_cores（APP CPU），均为弱链接函数（用户可自定义覆盖，增加额外初始化步骤），核心作用是 **"初始化 ESP-IDF 的软件服务，为 FreeRTOS 运行做准备"**。

核心执行动作（官方定义，对应日志关键行）

输出应用程序信息（对应日志I (165) app_init: Application information:，包括项目名、版本、IDF 版本等）；
初始化堆分配器 （对应日志I (209) heap_init: Initializing...），从此刻开始，用户可以使用malloc/psram_malloc等动态内存分配函数；
初始化 newlibC 库、串口控制台（将 printf/ESP_LOGI 映射到 UART）、SPI Flash API；
执行全局 C++ 构造函数 和 C 语言的__attribute__((constructor))修饰的函数（用户可利用该特性做全局初始化）；
初始化各组件的基础服务（如 GPIO、UART、WiFi 等组件的底层驱动）；
执行所有组件的二级初始化函数 （通过ESP_SYSTEM_INIT_FN宏注册的函数，如 WiFi、蓝牙的初始化）。

APP CPU 的系统初始化 ：执行start_cpu_other_cores函数，完成基础配置后，自旋等待PRO CPU 启动 FreeRTOS 调度器（不做其他操作，等待指令）。

4.3 子阶段 3：运行主任务，调用 app_main（用户代码入口）

这是启动流程的最终步骤 ，对应日志I (277) main_task: Started on CPU0和I (297) main_task: Calling app_main()，核心是 **"启动 FreeRTOS 调度器，创建主任务，执行用户编写的 app_main 函数"**。

核心执行动作（官方定义，开发重点）

启动 FreeRTOS 调度器 ：PRO CPU 启动全局的 FreeRTOS 调度器，同时触发中断，让 APP CPU 也启动调度器，双核开始并行运行；
创建 main_task 主任务 ：由 IDF 自动创建，属性固定（可在 menuconfig 中配置）：
- 优先级：比 FreeRTOS 最低优先级高 1 级；
- 堆栈大小：默认 16KB，可通过CONFIG_ESP_MAIN_TASK_STACK_SIZE配置；
- 内核亲和性：可配置为仅运行在 PRO CPU/APP CPU / 双核（默认 PRO CPU）；
main_task 调用 app_main ：主任务执行后，立即调用用户编写的app_main函数，用户代码正式开始执行；
app_main 的特殊特性 ：与普通 C 语言的main函数不同，app_main可以返回 ：
- 若 app_main 返回，main_task 会被自动删除，但 FreeRTOS 调度器仍在运行，其他由用户创建的任务会继续执行；
- 开发中可将 app_main 作为 "任务创建入口"：在 app_main 中创建其他业务任务，然后直接 return，节省 main_task 的资源。

五、ESP32-S3 双核启动的专属细节（官方重点，开发必知）

APP CPU 的启动全程由 PRO CPU 主导，核心流程可总结为：

复制代码

PRO CPU端口初始化 → 解除APP CPU复位 → APP CPU完成端口初始化 → PRO CPU系统初始化 → APP CPU自旋等待 → PRO CPU启动FreeRTOS → APP CPU启动FreeRTOS → 双核并行运行

开发注意：

无需手动处理双核启动，IDF 已做了所有底层工作，用户只需关注业务代码；
若需要指定任务运行在某个内核，可通过 FreeRTOS 的内核亲和性 API 配置（如xTaskCreatePinnedToCore）。

六、核心关联：官方文档与你已学知识的对应（打通知识体系）

这是深入理解的关键，把官方的抽象步骤和你之前学的内存映射、启动日志、引导流程图对应起来，形成完整的知识闭环：

官方阶段	对应内存映射区域	对应启动日志行范围	对应引导流程图步骤
ROM 一级引导	4 号（ROM）、5 号（IRAM）	无（波特率 74880）	1-5 步（上电→加载二级引导）
Flash 二级引导	5 号（IRAM）、Flash	I(24)-I(145)	6-9 步（解析分区表→加载应用）
应用端口初始化	2/3/5 号（内部 SRAM）	I(155)-I(204)	10 步（应用初始化前置）
应用系统初始化	2/3/5 号（内部 SRAM）	I(209)-I(269)	10 步（应用初始化核心）
执行 app_main	所有可用内存	I (277)- 最后	11 步（应用运行）

七、实战重点提炼（开发必知，官方文档的核心落地点）

可修改 / 配置的阶段 ：只有 Flash 二级引导（components/bootloader）和应用程序阶段可改，ROM 阶段不可碰；
分区表的核心作用 ：二级引导通过分区表找到应用程序，分区表的偏移（0x08000）和应用分区偏移（0x10000）是 ESP32-S3 的固定规范，开发中不要随意修改；
app_main 的特性：可返回、不是真正的 "主函数"，只是 FreeRTOS 的一个普通任务，开发中建议在 app_main 中创建业务任务后直接 return；
动态内存的可用时机 ：只有在系统初始化阶段 完成heap_init后，才能使用malloc等函数，提前使用会导致程序崩溃；
二级引导的配置 ：通过idf.py menuconfig的Bootloader config可配置看门狗、日志级别、OTA 回滚等，满足不同项目需求；
深度睡眠存根：开发低功耗项目时，可利用 ROM 引导的深度睡眠存根机制，跳过完整启动流程，提升唤醒速度、降低功耗。

八、总结

ESP32-S3 的启动流程是 **"硬件固化→可配置引导→用户应用"** 的层层递进过程，核心由 PRO CPU 主导，APP CPU 在最后阶段才启动运行。

对新手开发 ：只需关注应用程序阶段 ，重点掌握app_main的使用、动态内存的分配、任务的创建，底层的启动流程由 IDF 自动处理；
对深入开发：需要理解 Flash 二级引导的配置、内存映射的段加载规则、双核的运行机制，才能开发低功耗、大内存、高安全性的项目；
对调试排错：需要结合启动日志，定位问题出在哪个阶段（如二级引导阶段的分区表错误、应用阶段的内存初始化失败），再针对性解决。

这份官方文档是所有 ESP32-S3 开发的底层理论基础，把它和内存映射、启动日志、引导流程图结合起来，你就真正掌握了 ESP32-S3 的启动核心，为后续的深入开发（如底层驱动、低功耗、OTA）打下了坚实的基础。

五，组件和组件管理器

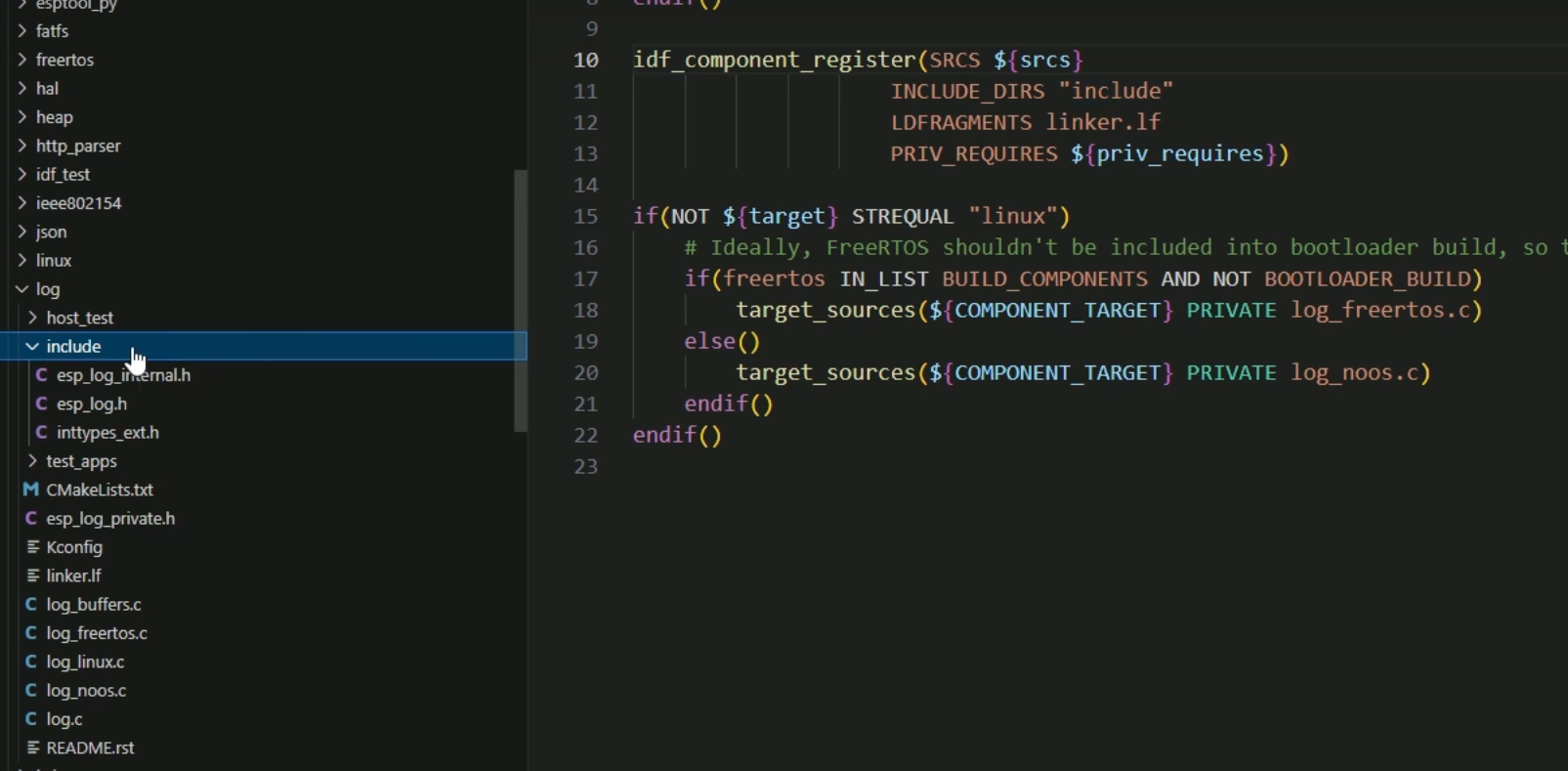

我们可以看到，再cmakelist里面是最主要的就是idf_component_register这句代码，这句代码把组件注册到了项目里，SRCS指定了组件包含的源文件，INCLUDE_DIRS指定了要包含的头文件目录，图中的include实际上就是左侧log文件夹下的include文件夹

然后再来介绍一下组件依赖

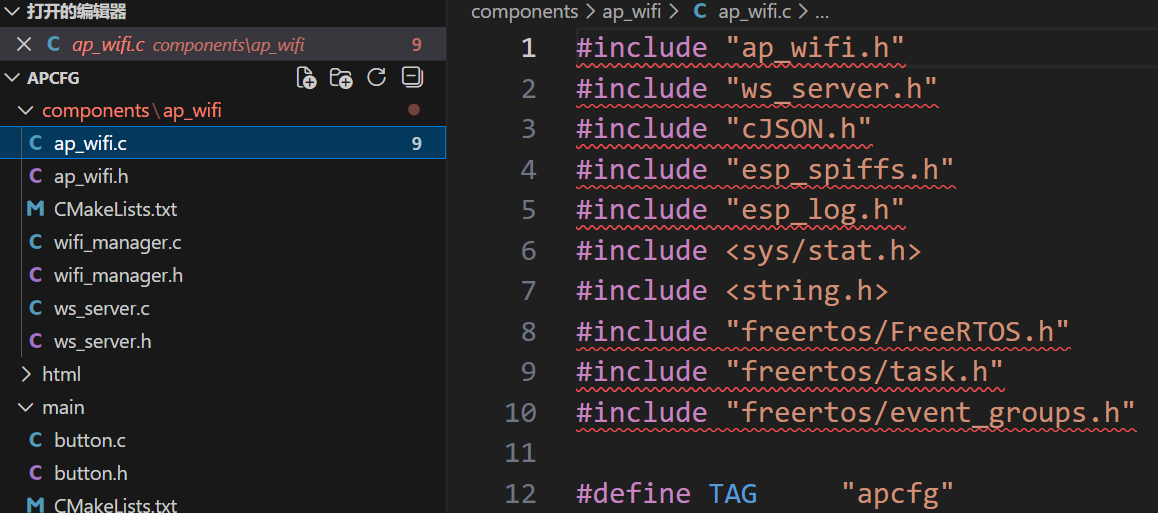

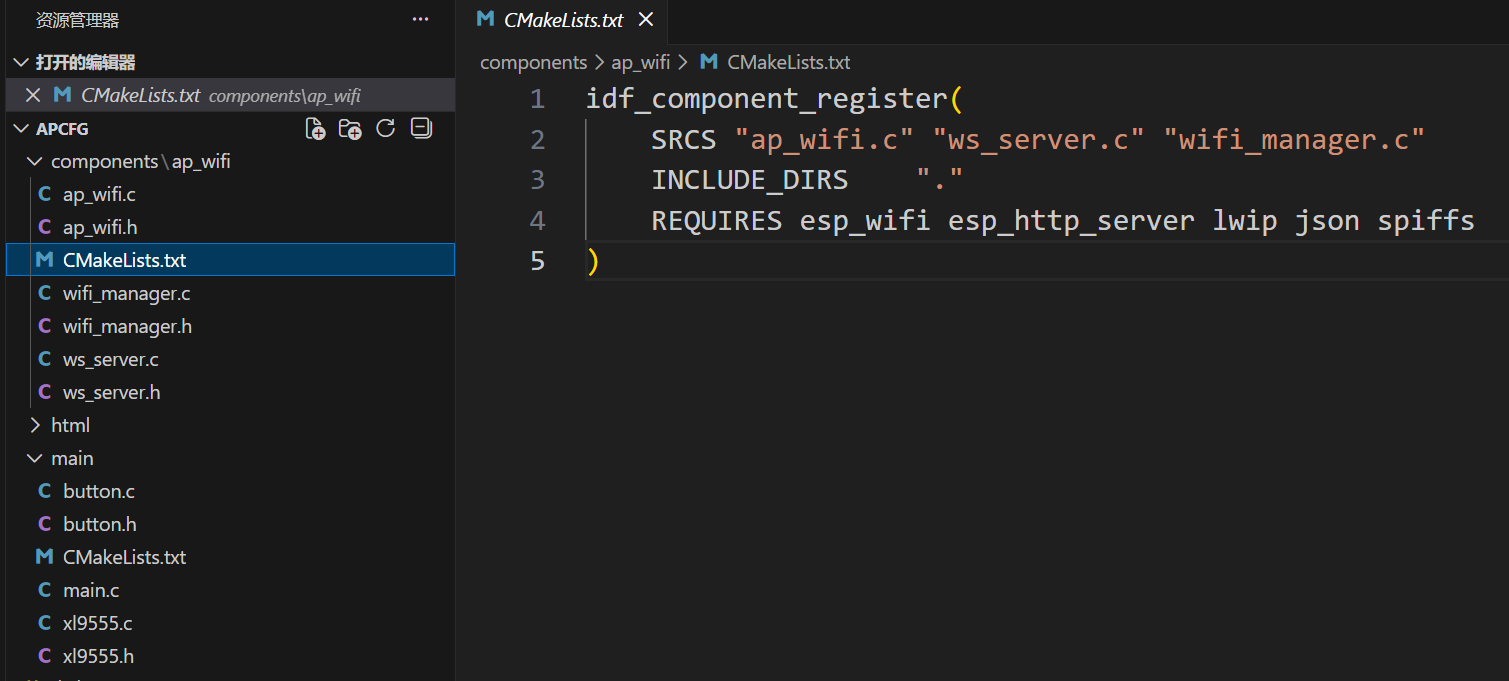

在ap_wifi文件夹下的cmakelist中我们包含了三个源文件"ap_wifi.c" "ws_server.c" "wifi_manager.c"，如果我们在这三个源文件中引用了组件的头文件

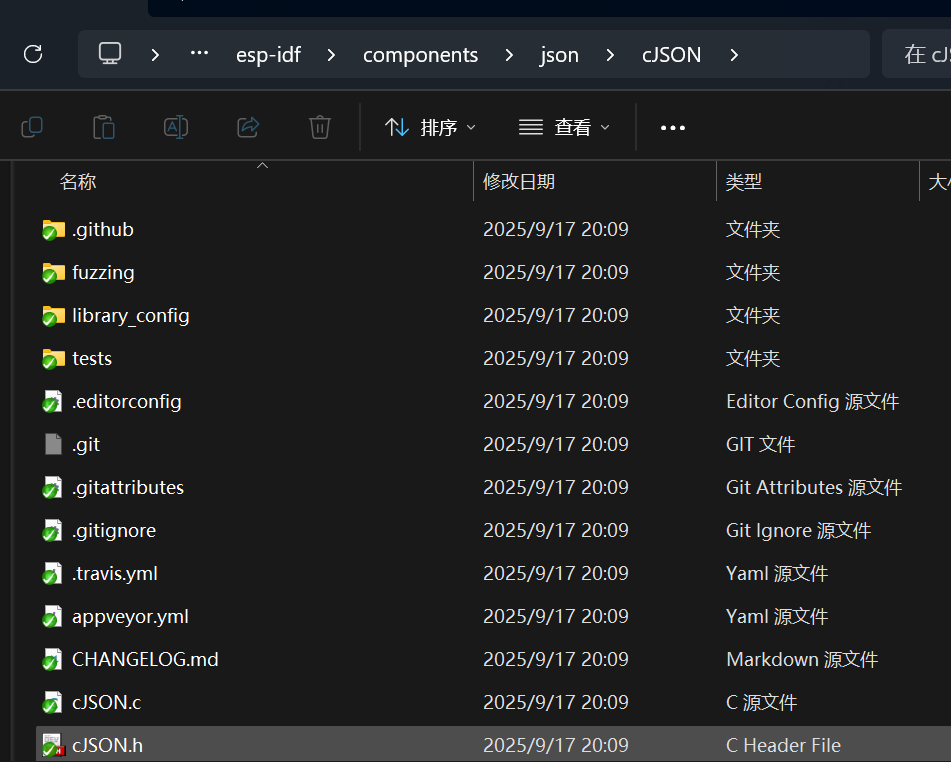

比如说引用了一个#include "cJSON.h"那么我们就需要在cmakelist里面REQUIRES json这样引用一下，不同版本的esp-ide可能会导致名字不同，这个需要自己注意一下，如果不引用的话就会报头文件找不到，但是，我们如果是在main函数中声明头文件的话，就不会报这个错误，因为构建系统会对这个main组件进行特殊处理，其他的组件会自动的作为它的依赖被添加到构建系统中，

还有个概念是通用组件依赖，就比如说你在"ap_wifi.c"这个源文件中使用了#include "esp_log.h"，即使你在cmakelist中不使用INCLUDE_DIRS log他也不会报错头文件找不到，这是因为esp-idf为了避免这些重复的工作，会自动地把一些非常常用的组件自动的包含在构建系统中，我们不需要去显示的引用他，除了log还有freertos等等具体的请到官网查询
