ESP32-S3-CAM：接MAX98357A+喇叭播放音频

硬件准备：因为一开始只是想DIY智能硬件，但我之前是搞软件的，不太懂，就直接网购了一套小智AI各种硬件，回来才一个个查有啥用的。

1、认识下MAX98357A和喇叭

我也是才知道，原来放出声音还要加个功放。。。下面是MAX98357A

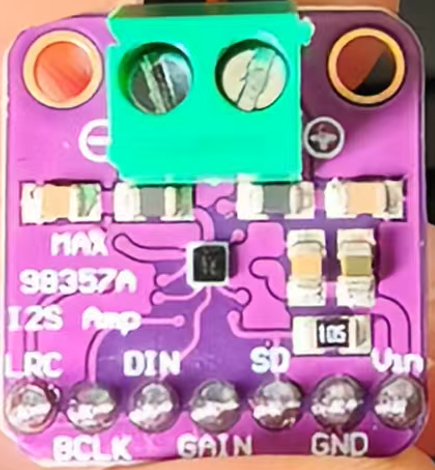

模块引脚说明（从左到右）

引脚	名称	功能	接 ESP32-S3
LRC	Left/Right Clock	左右声道时钟（帧时钟 WS）	GPIO41
BCLK	Bit Clock	位时钟	GPIO40
DIN	Data In	音频数据输入	GPIO39
GAIN	Gain Setting	增益设置	GND 接地
SD	Shutdown	关断控制	3.3V 正极
GND	Ground	地	GND 接地
Vin	Voltage Input	电源输入（2.5V-5.5V）	3.3V 正极

接地至关重要，不接的话会有杂音。

还有一个喇叭硬件，按照下面的图红色接正，黑色接负即可，要注意MAX98357A右图中绿色位置左右是有正负的。

2、硬件接线

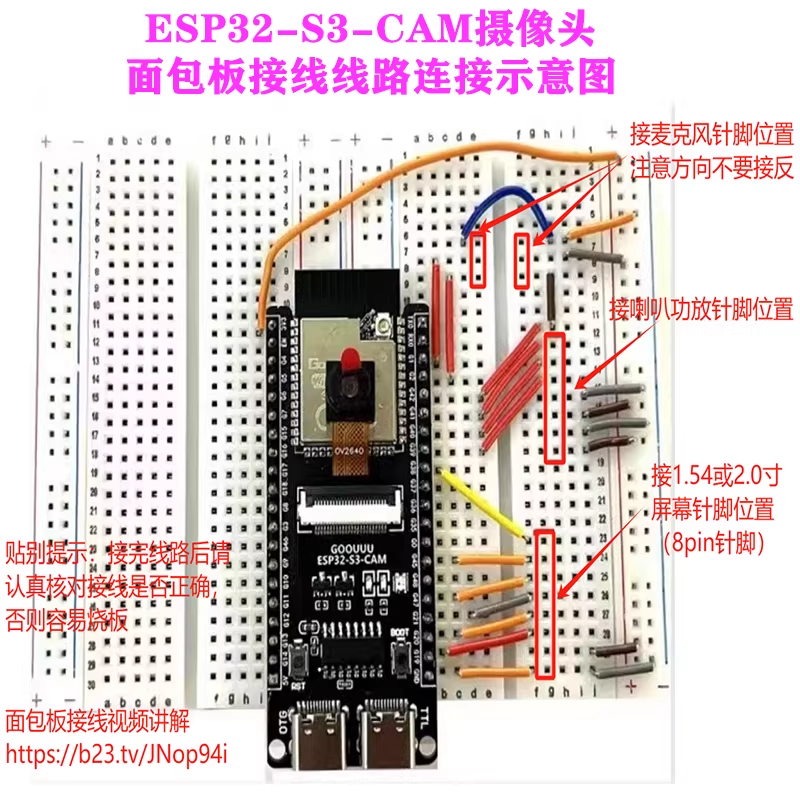

刚开始根本不懂引脚，面包板之类的，跟着卖家给的图，一通插，确保插对，后来才慢慢领悟。

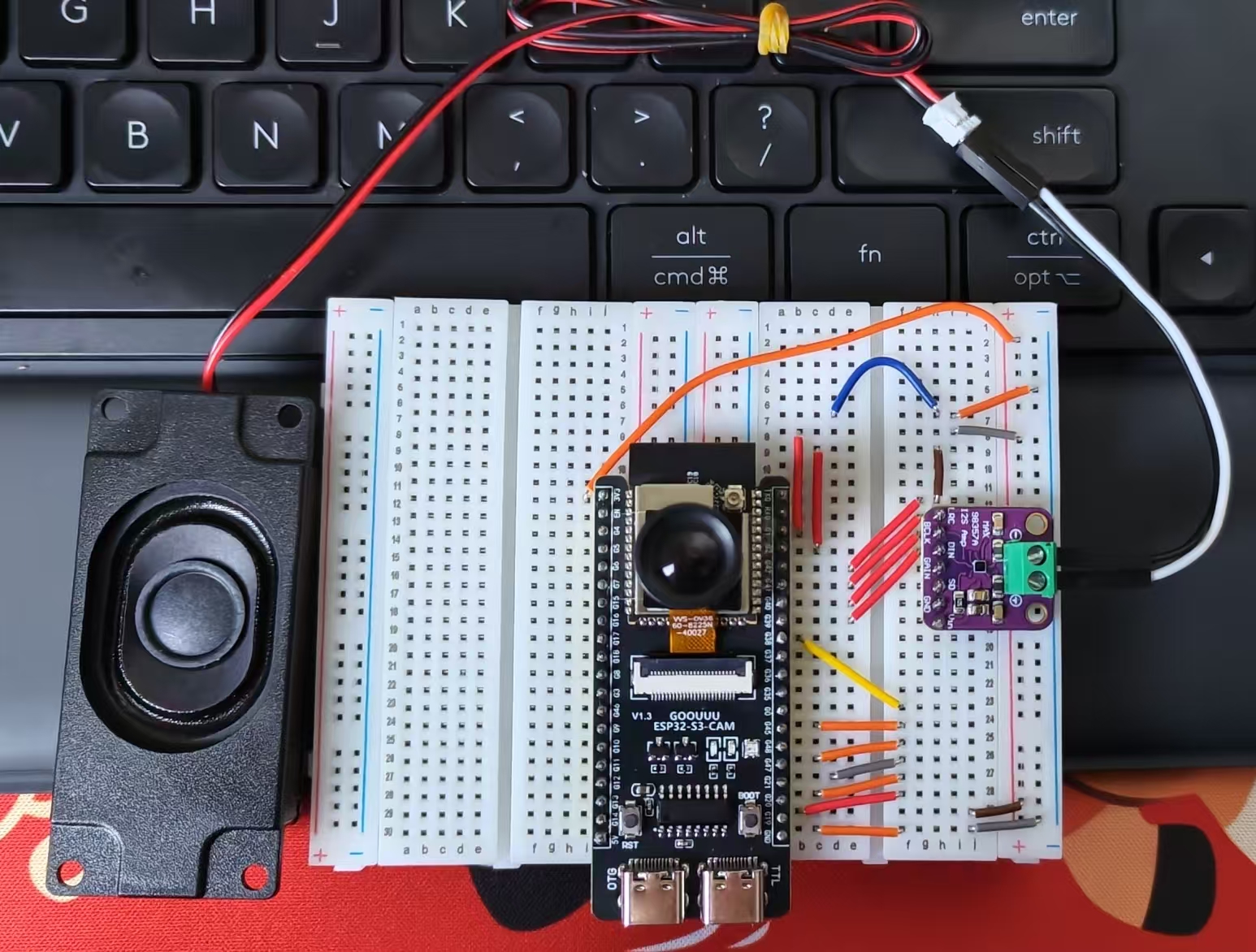

最终我自己接出来的如下，其他的屏幕和mic这次没用到，先不接。

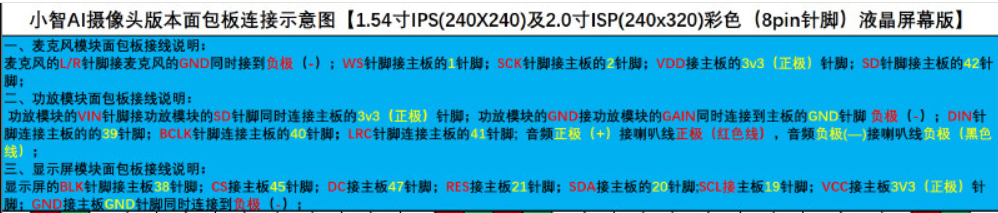

这里也一样，要认真阅读卖家给的第一张图里的端口号，后面代码里要用。

搞硬件还有一个问题，图中连接喇叭和功放的线要注意；喇叭上红色线我接了白色的线，然后接正极，就是绿色那个位置的左边，这个我遇到一个坑货问题，线当时插不进去绿色那个小东西里头，那玩意要搞个小螺丝刀松一松，手头一开始啥工具没有，又下单了一套螺丝刀工具，哎。

这里要注意基本信息：

硬件配置： ESP32-S3 + MAX98357（紫色那个小东西）多音频状态播放（48kHz 立体声版）

音频文件的基础信息：5个音频采样率都是 48kHz, 16bit, 立体声，这个参数至关重要，写错或者不知道的话，后面你播放的声音要么是杂音，要么能听出来内容但声调跟牛叫一样。

功放的接线：DIN→39, BCLK→40, LRC→41

关于音频文件，我是自己通过手机录音机录制的几个1秒左右的音频文件，测试的时候是转成数组做的测试，代码是用AI生成的：

cpp 复制代码

/*
 * ESP32-S3 + MAX98357 多音频状态播放（48kHz 立体声版）
 * 5个音频都是 48kHz, 16bit, 立体声
 * 接线：DIN→39, BCLK→40, LRC→41
 */

#include <driver/i2s.h>

#define I2S_DIN   39
#define I2S_BCLK  40
#define I2S_LRC   41
#define VOLUME    70

// 固定参数（所有音频相同） 采样率和声道数，这个用工具去查看即可，但必须要设置对
#define SAMPLE_RATE  48000  //采样率
#define CHANNELS     2  //声道数

// ========== 5个音频数组（48kHz 立体声）==========
const unsigned char audio1[] = { /* 状态1音频 */ };
const unsigned char audio2[] = { /* 状态2音频 */ };
const unsigned char audio3[] = { /* 状态3音频 */ };
const unsigned char audio4[] = { /* 状态4音频 */ };
const unsigned char audio5[] = { /* 状态5音频 */ };

// 音频表
const unsigned char* audioTable[] = {audio1, audio2, audio3, audio4, audio5};
const size_t audioSizes[] = {sizeof(audio1), sizeof(audio2), sizeof(audio3),
                             sizeof(audio4), sizeof(audio5)};

void setup() {
  Serial.begin(115200);
  delay(1000);

  Serial.println("多音频播放系统（48kHz 立体声）");
  Serial.println("发送 1-5 播放对应音频");

  // 只初始化一次 I2S（所有音频参数相同）
  initI2S();
}

void loop() {
  if (Serial.available()) {
    char cmd = Serial.read();
    int state = cmd - '0';

    if (state >= 1 && state <= 5) {
      Serial.printf("\n=== 状态 %d ===\n", state);
      playAudio(state);
    }
  }

  delay(100);
}

// 初始化 I2S（只执行一次）
void initI2S() {
  i2s_config_t cfg = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX),
    .sample_rate = SAMPLE_RATE,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
    .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,  // 立体声
    .communication_format = I2S_COMM_FORMAT_I2S,
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 8,      // 增加缓冲区适应高采样率
    .dma_buf_len = 1024,     // 增大缓冲区
    .use_apll = true,        // 高精度时钟支持 48kHz
    .tx_desc_auto_clear = true,
    .fixed_mclk = SAMPLE_RATE * 256  // 固定 MCLK
  };

  i2s_driver_install(I2S_NUM_0, &cfg, 0, NULL);

  i2s_pin_config_t pins = {
    .bck_io_num = I2S_BCLK,
    .ws_io_num = I2S_LRC,
    .data_out_num = I2S_DIN,
    .data_in_num = I2S_PIN_NO_CHANGE
  };

  i2s_set_pin(I2S_NUM_0, &pins);

  Serial.printf("I2S就绪: %d Hz, %d声道\n", SAMPLE_RATE, CHANNELS);
}

// 播放指定状态音频
void playAudio(int state) {
  const unsigned char* wavData = audioTable[state - 1];
  size_t wavSize = audioSizes[state - 1];

  // 解析 data 位置
  uint32_t dataOffset = 44;
  uint32_t dataSize = wavSize - 44;

  for (size_t i = 36; i < wavSize - 8; i++) {
    if (wavData[i] == 'd' && wavData[i+1] == 'a' &&
        wavData[i+2] == 't' && wavData[i+3] == 'a') {
      dataOffset = i + 8;
      dataSize = (wavData[i+4] | (wavData[i+5] << 8) |
                 (wavData[i+6] << 16) | (wavData[i+7] << 24));
      break;
    }
  }

  if (dataSize > wavSize - dataOffset) {
    dataSize = wavSize - dataOffset;
  }

  Serial.printf("播放: %d bytes\n", dataSize);

  // 播放（立体声数据直接透传）
  const uint8_t* data = wavData + dataOffset;
  uint32_t bytesLeft = dataSize;

  // 大缓冲区减少中断
  static int16_t buffer[1024];

  while (bytesLeft > 0) {
    uint32_t chunk = (bytesLeft < 2048) ? bytesLeft : 2048;
    uint32_t samples = chunk / 2;  // 16bit = 2 bytes

    // 应用音量
    for (uint32_t i = 0; i < samples && i < 1024; i++) {
      uint32_t idx = i * 2;
      int16_t sample = data[idx] | (data[idx + 1] << 8);
      buffer[i] = (sample * VOLUME) / 100;
    }

    size_t written = 0;
    i2s_write(I2S_NUM_0, buffer, samples * 2, &written, portMAX_DELAY);

    data += chunk;
    bytesLeft -= chunk;
  }

  // 静音收尾
  i2s_zero_dma_buffer(I2S_NUM_0);

  Serial.println("完成");
}

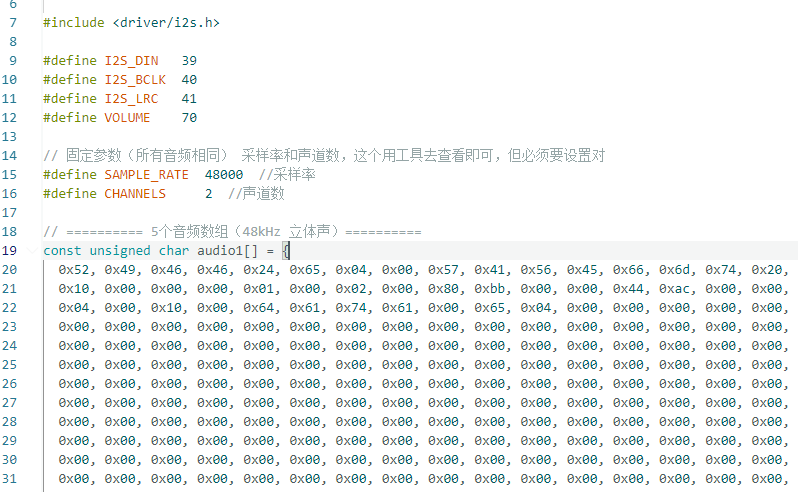

代码里可以看到，这五个变量就是用来存放音频数据的。

cpp 复制代码

// ========== 5个音频数组（48kHz 立体声）==========
const unsigned char audio1[] = { /* 状态1音频 */ };
const unsigned char audio2[] = { /* 状态2音频 */ };
const unsigned char audio3[] = { /* 状态3音频 */ };
const unsigned char audio4[] = { /* 状态4音频 */ };
const unsigned char audio5[] = { /* 状态5音频 */ };

这个数据怎么来的呢？

1、先用手机录音机录制1个wav格式的音频，文件越小越好。

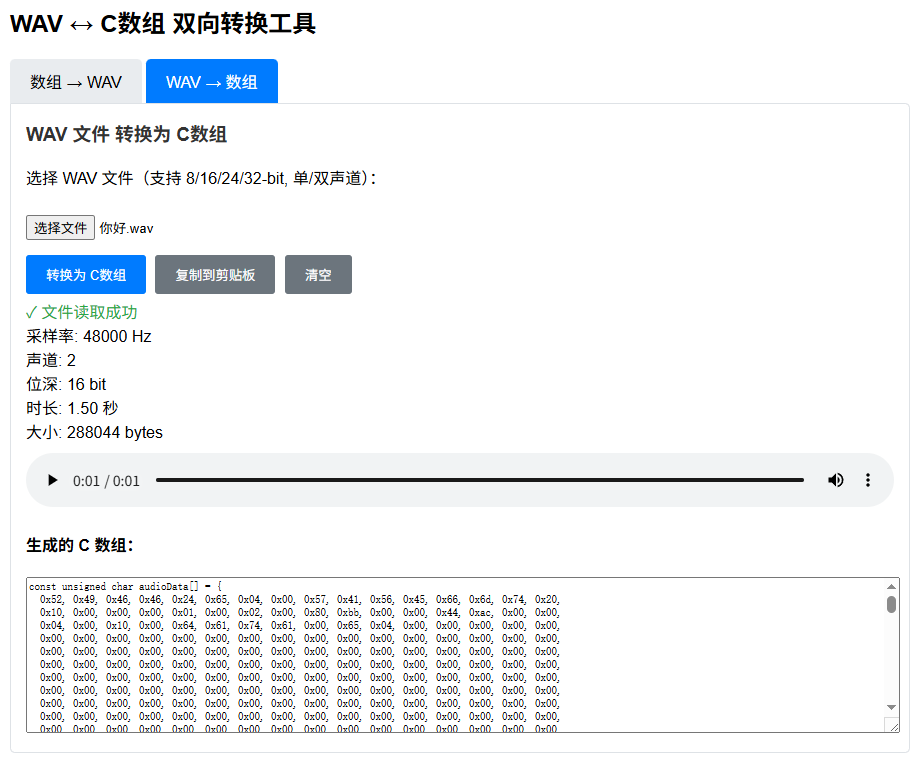

2、将wav文件转换为数组，用我这个转换工具，下载后网页打开即可使用，这个工具也是AI帮我做的，简直太方便了，就是页面顶部的《wav与CArray互转工具》。

选择第二个tab，选择要转的wav文件，点击转换C数组，还要再强调下，要记住你的音频文件的采样率，声道，位深，后面播放音频的代码是要用到的。

// 固定参数（所有音频相同）采样率和声道数，这个用工具去查看即可，但必须要设置对

#define SAMPLE_RATE 48000 //采样率

#define CHANNELS 2 //声道数

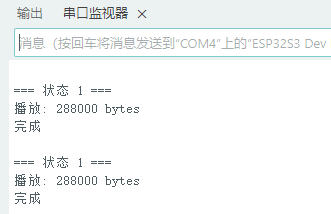

设置要播放的采样率，声道数以后，点复制到剪贴板按钮，然后把数组文件替换掉代码里第一个数组，编译上传代码即可。因为数组很大，我就不贴全代码了，贴了替换第一个数组的截图，然后就可以在上传代码跑一跑了。
