【QT-QML】5. 简单变换

简单变换

变换操作可以改变对象的几何形态。通常情况下，QML 项目（Items）可以进行平移、旋转和缩放。这些操作既有简单形式，也有更高级的实现方式。

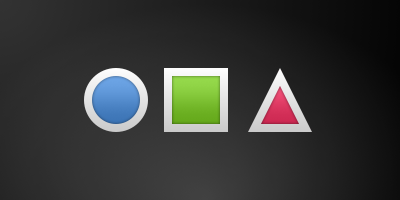

让我们从简单变换开始。以下是作为起点的场景。

简单的平移是通过改变 x,y 位置来实现的。旋转是通过 rotation 属性完成的，其值以度为单位（0 ... 360）。缩放是通过 scale 属性实现的，值小于 1 表示缩小，而>1则表示放大。旋转和缩放不会改变项目的几何属性：其 x,y 和 width/height 保持不变，改变的仅仅是绘图指令。

在展示示例之前，我想介绍一个小助手： ClickableImage 元素。 ClickableImage 只是一个带有鼠标区域（Mouse Area）的图像。这引出了一个非常有用的经验法则------如果你已经三次复制了同一段代码，请将其提取为一个组件。

复制代码

// ClickableImage.qml
// Simple image which can be clicked

import QtQuick

Image {
    id: root
    signal clicked

    MouseArea {
        anchors.fill: parent
        onClicked: root.clicked()
    }
}

我们使用可点击图像来展示三个对象（方块、圆圈、三角形）。点击每个对象时，它都会执行一个简单的变换。点击背景则会重置场景。

复制代码

// TransformationExample.qml

import QtQuick

Item {
    // set width based on given background
    width: bg.width
    height: bg.height

    Image { // nice background image
        id: bg
        source: "assets/background.png"
    }

    MouseArea {
        id: backgroundClicker
        // needs to be before the images as order matters
        // otherwise this mousearea would be before the other elements
        // and consume the mouse events
        anchors.fill: parent
        onClicked: {
            // reset our little scene
            circle.x = 84
            box.rotation = 0
            triangle.rotation = 0
            triangle.scale = 1.0
        }
    }

    ClickableImage {
        id: circle
        x: 84; y: 68
        source: "assets/circle_blue.png"
        antialiasing: true
        onClicked: {
            // increase the x-position on click
            x += 20
        }
    }

    ClickableImage {
        id: box
        x: 164; y: 68
        source: "assets/box_green.png"
        antialiasing: true
        onClicked: {
            // increase the rotation on click
            rotation += 15
        }
    }

    ClickableImage {
        id: triangle
        x: 248; y: 68
        source: "assets/triangle_red.png"
        antialiasing: true
        onClicked: {
            // several transformations
            rotation += 15
            scale += 0.05
        }
    }

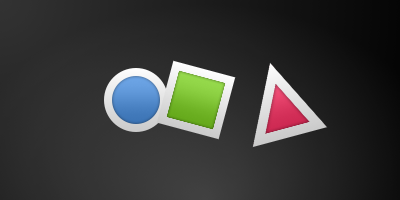

圆圈在每次点击时会增加 x 轴坐标，方块在每次点击时会旋转。三角形在每次点击时会旋转并放大图像，以演示组合变换。对于缩放和旋转操作，我们设置了 antialiasing: true 来开启抗锯齿，出于性能考虑，该功能默认是关闭的（与裁剪属性 clip 相同）。在您自己的工作中，如果您发现图形中出现锯齿边缘，那么您可能应该开启平滑处理。

提示

为了在缩放图像时获得更好的视觉质量，建议缩小图像而不是放大。以较大的缩放系数放大图像会导致缩放伪影（图像模糊）。在缩放图像时，你应该考虑使用 smooth: true ，以性能为代价启用更高质量的过滤器。

背景 MouseArea 覆盖了整个背景并重置了对象值。

在代码中较早出现的元素具有较低的堆叠顺序（称为 z-order）。如果你点击 circle 足够长的时间，你会看到它移动到了 box 的下方。z-order 也可以通过 Item 的 z 属性进行操作。

这是因为 box 在代码中出现得较晚。这同样适用于鼠标区域（mouse areas）。在代码中较晚出现的鼠标区域会覆盖（并因此抓取鼠标事件）较早出现的鼠标区域。

请记住：文档中元素的顺序非常重要。
