实际场景中实现不同VLAN间通信的方式-借助三层交换机：

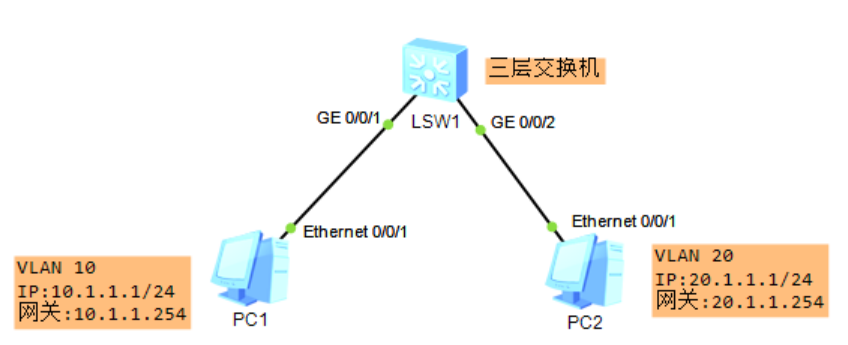

PC1和PC2通信，配置过程：
- 交换机：
- 交换机的两个物理接口划分到不同的VLAN中：
- 如果不划分，创建的虚拟接口状态是-down，不能使用，查看交换机的VLAN信息display vlan，没有任何接口属于vlan10或20
- 把g0/0/1接口划分到vlan10，access类型；g0/0/1接口划分到vlan20，access类型
- 如果不划分，创建的虚拟接口状态是-down，不能使用，查看交换机的VLAN信息display vlan，没有任何接口属于vlan10或20
- 不能把两个不同的网关地址配置到上图的交换机上的物理接口上，逻辑上是三层接口，但他们实际是二层交换机接口，不能配IP。
- 要给交换机的某个VLAN中的物理接口创建虚拟接口---VLANIF接口(vlan interface)，然后在配置网关IP，需满足两个条件：(1)和pc在同一个网段;(2)和PC在同一广播域。
- 同一个网段、同一个广播域：在交换机上创建不同VLAN的虚拟接口，然后在配置好的虚拟接口上，配置IP地址。
创建VLAN 10 的网关接口（虚拟）。
配IP地址

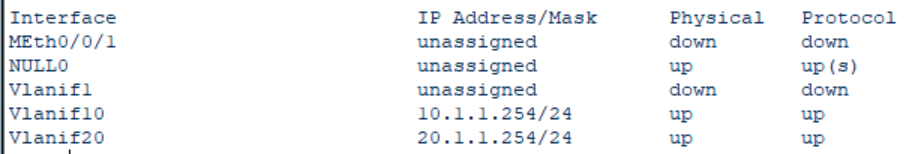

- 交换机逻辑上就多了两个虚拟接口：
- 同一个网段、同一个广播域：在交换机上创建不同VLAN的虚拟接口，然后在配置好的虚拟接口上，配置IP地址。

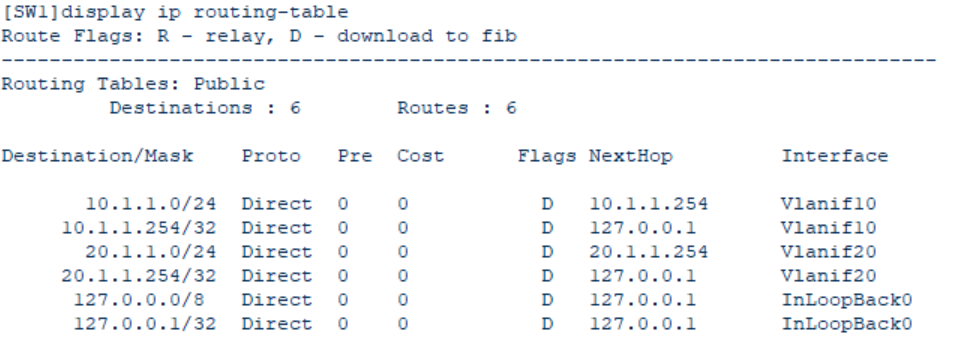

总结：PC1和PC2通信，首先设置交换机允许不同vlan通过，给每个交换机的物理接口划分各自属于的vlan，此时还不能配网关IP，需要在划分vlan后的物理接口基础上，再创建不同vlan的虚拟接口，这里就属于三层了，可以配置网关IP，两个不同vlan的网关在同一台设备，只要都能访问到这一个设备，两个vlan间就能互通 。PC1先把流量交给网关接口，网关接口查路由表，再把流量交给PC2.
举例-小项目：三层设备
问题：路由器支持VLAN吗？路由器的g0/0/0接口是三层接口，Ethernet4/0/0是二层接口类型，可以支持VLAN吗？路由器上的WAN口，三层接口，不支持VLAN，可以配IP；LAN接口，支持VLAN，二层接口，不能配IP。
在路由器上添加了一个既可以做2层口也可以做3层口的板卡，路由器下面的接口变成了二层接口，此时在路由器就支持VLAN了，但是不能配IP，同时这个路由器也可以支持VLAN了。在路由器（企业级路由器）上加上二层模块，有三层交换机的功能。
- 路由器配置：
- 此时这里的接口就相当于二层交换机的接口，可通过创建VLANif接口，形成三层交换机模式，配置网关的IP
- 交换机配置：
- 和设备相连的接口，设置为access类型，并划分VLAN
- g3接口：
- 和设备相连的接口，设置为access类型，并划分VLAN
重新理解：

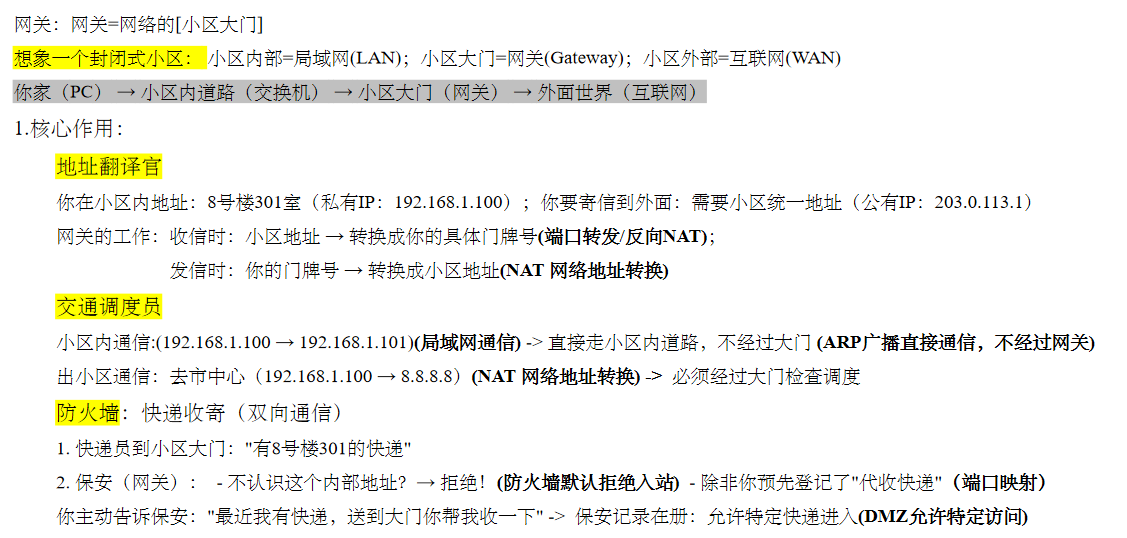

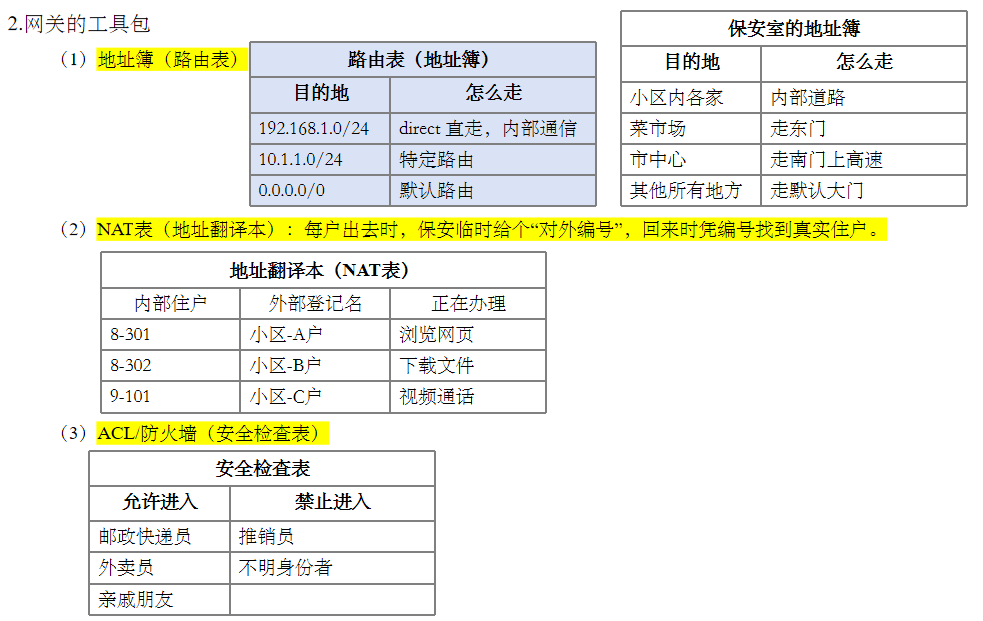

- 网关gateway：连接不同网络的重要设备，负责协议转换和数据转发，确保不同网络之间的通信。工作在OSI第3层及以上。
- 在局域网中，所有设备通常需要设置相同的默认网关IP地址。家庭和小型网络最常用192.168.x.x作为路由器网关。
- 通常部署在网络边缘，应用层。通常用于连接不同协议的网络。让局域网和广域网通信。
- 协议转换(Protocol Conversion): IPv4网络 <-> IPv6网络
- 地址转换（NAT/PAT）:私有地址空间 -> 公有地址空间

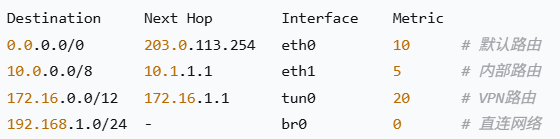

- 路由决策(Routing Decision)：

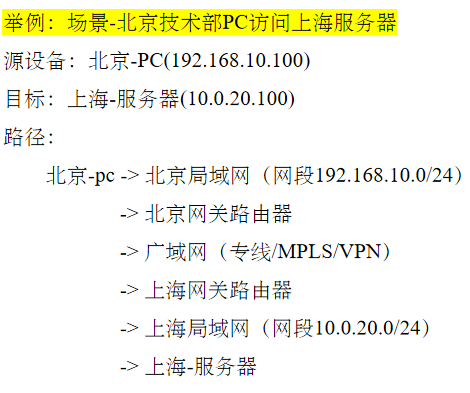

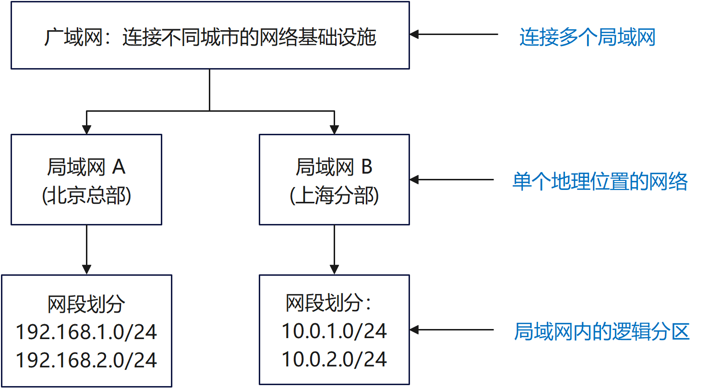

- 局域网和网段、广域网：
- 互联网Internet：连接不同城市的全国公路网

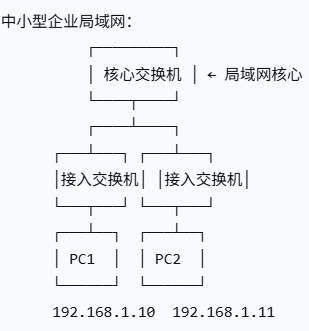

- 局域网 Local Area Network LAN：在一个特定区域内，家庭、办公室或校园，连接的计算机网络。
- 广域网Wide Area Network WAN：覆盖范围较大的网络，通常连接多个地理位置分散的局域网。
- 网段Subnet：一个IP网络中的逻辑划分，物理层定义，指使用同一物理层设备（如传输介质、中继器、集线器）直接通信的那一部分网络。
- 如果通过交换机、路由器灯高层设备连接，会被划分为不同网段。
- 同一个网段特征：所有地址的子网掩码必须一致。比如子网掩码是24位，IP地址前三段相同：192.168.0.5和192.168.0.120
-
示例：192.168.1.0/24 网段：可用IP：192.168.1.1 ~ 192.168.1.254；广播地址：192.168.1.255；子网掩码：255.255.255.0
- 关系：划分子网后，一个局域网可包含多个网段。不同网段一定需要三层设备通信，而同一局域网内若在同一网段，可直接通信。
