Starrocks 数据模型

一、背景

目前 Starrocks 根据摄入数据和实际存储数据之间的映射关系，分为明细模型（Duplicate key）、聚合模型（Aggregate key）、更新模型（Unique key）和主键模型（Primary key）。

二、明细模型

Starrocks 建表默认采用明细模型，排序列使用稀疏索引，可以快速过滤数据。明细模型用于保存所有历史数据，并且用户可以考虑讲过了条件中频繁使用的维度列作为排序键，比如用户经常需要查看某一时间，可以将事件事件和事件类型作为排序键。

使用例子：

（1）建表，在建表时指定模型和排序键

sql 复制代码

CREATE TABLE IF NOT EXISTS detail (
    event_time DATETIME NOT NULL COMMENT "datetime of event",
    event_type INT NOT NULL COMMENT "type of event",
    user_id INT COMMENT "id of user",
    device_code INT COMMENT "device of ",
    channel INT COMMENT "")
    DUPLICATE KEY(event_time, event_type)
    DISTRIBUTED BY HASH(user_id) BUCKETS 8

（2）插入测试数据

sql 复制代码

INSERT INTO detail VALUES('2021-11-18 12:00:00.00',1,1001,1,1);
INSERT INTO detail VALUES('2021-11-17 12:00:00.00',2,1001,1,1);
INSERT INTO detail VALUES('2021-11-16 12:00:00.00',3,1001,1,1);
INSERT INTO detail VALUES('2021-11-15 12:00:00.00',1,1001,1,1);
INSERT INTO detail VALUES('2021-11-14 12:00:00.00',2,1001,1,1);

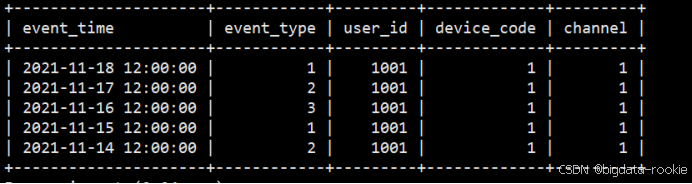

（3）查询数据，5条明细数据都在。此种模型的表用来存储所有历史明细数据。

三、聚合模型

在数据分析中，很多场景需要基于明细数据进行统计和汇总，这个时候就可以使用聚合模型了。比如：统计 app 访问量、用户访问时长、用户访问次数、展示总量、消费统计等场景。适合聚合模型来分析的业务场景主要有以下特点：

业务方进行查询为汇总类查询，比如 sum、count、max 等；
不需要查看原始明细数据；
老数据不会被频繁修改，只会追加和新增；

使用例子：

（1）建表，在建表时指定模型和排序键

sql 复制代码

CREATE TABLE IF NOT EXISTS aggregate_tbl (
    site_id LARGEINT NOT NULL COMMENT "id of site",
    DATE DATE NOT NULL COMMENT "time of event",
    city_code VARCHAR(20) COMMENT "city_code of user",
    pv BIGINT SUM DEFAULT "0" COMMENT "total page views",
    mt BIGINT MAX)
    DISTRIBUTED BY HASH(site_id) BUCKETS 8;

（2）插入测试数据

sql 复制代码

INSERT INTO aggregate_tbl VALUES(1001,'2021-11-18 12:00:00.00',100,1,5);
INSERT INTO aggregate_tbl VALUES(1001,'2021-11-18 12:00:00.00',100,1,10);
INSERT INTO aggregate_tbl VALUES(1001,'2021-11-18 12:00:00.00',100,1,15);
INSERT INTO aggregate_tbl VALUES(1001,'2021-11-18 12:00:00.00',100,1,100);
INSERT INTO aggregate_tbl VALUES(1001,'2021-11-18 12:00:00.00',100,1,20);
INSERT INTO aggregate_tbl VALUES(1002,'2021-11-18 12:00:00.00',100,1,5);
INSERT INTO aggregate_tbl VALUES(1002,'2021-11-18 12:00:00.00',100,3,25);
INSERT INTO aggregate_tbl VALUES(1002,'2021-11-18 12:00:00.00',100,1,15);

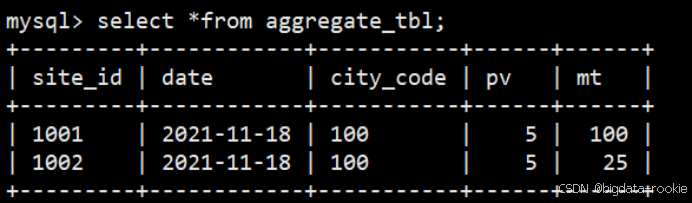

（3）查询测试数据，可以看到pv是sum累计的值，mt是明细中最大的值。如果只需要查看聚合后的指标，那么使用此种模型将会大大减少存储的数据量。

四、更新模型

有些分析场景下，数据需要进行更新，比如拉链表。Starrocks 则采用更新模型来满足这种需求。比如，电商场景下，订单的状态经常会改变，每天的订单更新数量可以突破上亿。这种业务场景下，可以使用更新模型来满足分析需求。但是如果用户需要更加实时/频繁的更新操作，建议使用主键模型。使用更新模型的场景特点：

已经写入的数据有大量的更新需求；
需要进行实时数据分析；

使用例子：

（1）建表，指定更新模型；

sql 复制代码

CREATE TABLE IF NOT EXISTS update_detail (
    create_time DATE NOT NULL COMMENT "create time of an order",
    order_id BIGINT NOT NULL COMMENT "id of an order",
    order_state INT COMMENT "state of an order",
    total_price BIGINT COMMENT "price of an order"
)
UNIQUE KEY(create_time, order_id)
DISTRIBUTED BY HASH(order_id) BUCKETS 8

（2）插入测试数据，注意：现在是指定create_time和order_id为唯一键，那么相同日期相同订单的数据会进行覆盖操作；

sql 复制代码

INSERT INTO update_detail VALUES('2011-11-18',1001,1,1000);
INSERT INTO update_detail VALUES('2011-11-18',1001,2,2000);
INSERT INTO update_detail VALUES('2011-11-17',1001,2,500);
INSERT INTO update_detail VALUES('2011-11-18',1002,3,3000);
INSERT INTO update_detail VALUES('2011-11-18',1002,4,4500);

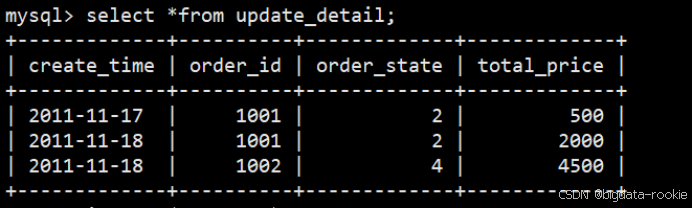

（3）查询结果，可以看到如果日期和订单相同则会进行覆盖操作。

五、主键模型

相比较更新模型，主键模型可以更好地支持实时/频繁更新的功能。虽然更新模型也可以实现实时对数据的更新，但是更新模型采用 Merge on Read 读时合并策略会大大限制查询功能，在主键模型更好地解决了行级的更新操作。配合 Flink-connector-starrocks 可以完成 Mysql CDC 实时同步的方案。

需要注意的是：由于存储引擎会为主键建立索引，导入数据时会把索引加载到内存中，所以主键模型对内存的要求更高，所以不适合主键模型的场景还是比较多的。目前比较适合使用主键模型的场景有这两种：

数据冷热特征：比如最近几天的数据才需要修改，旧的冷数据很少需要修改，比如订单数据，老的订单完成后就不再更新，并且分区是按天进行分区的，那么在导入数据时，历史分区的数据的主键就不会被加载，也就不会占用内存了，内存中仅会加载近几天的索引；
大宽表（数百列数千列）：主键只占整个数据的很小一部分，内存开销比较低。比如用户状态 / 画像表，虽然列非常多，但总的用户数量不大，主键索引内存占用相对可控；

原理：

由于更新模型采用 Merge 策略，使得谓词无法下推和索引无法使用，严重影响查询性能。所以主键模型通过主键约束，保证同一个主键仅存一条数据的记录，这样就规避了 Merge 操作。

StarRocks 收到对某记录的更新操作时，会通过主键索引找到该条数据的位置，并对其标记为删除，再插入一条数据，相当于把 update 改写为 delete+insert；

使用例子：

（1）建表，指定主键模型；

sql 复制代码

CREATE TABLE users (
    user_id BIGINT NOT NULL,
    NAME STRING NOT NULL,
    email STRING NULL,
    address STRING NULL,
    age TINYINT NULL,
    sex TINYINT NULL
) PRIMARY KEY (user_id)
DISTRIBUTED BY HASH(user_id) BUCKETS 4

（2）插入测试数据，和更新模型类似，当 user_id 相同发送冲突时会进行覆盖；

sql 复制代码

INSERT INTO users VALUES(1001,'张三','111@qq.com','AAA',17,'0');
INSERT INTO users VALUES(1001,'李四','222@qq.com','BBB',18,'1');
INSERT INTO users VALUES(1002,'aaa','222@qq.com','aaa',18,'0');
INSERT INTO users VALUES(1002,'bbb','222@qq.com','bbb',18,'1');

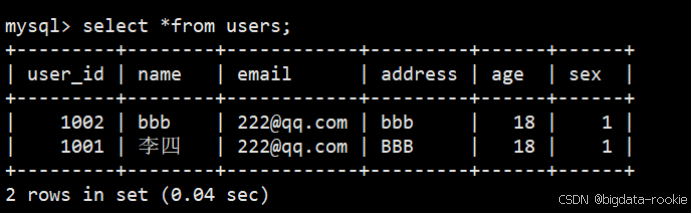

（3）查询数据；

六、排序键

Starrocks 为加速查询，在内部组织并存储数据时，会把表中数据按照指定的列进行排序，这部分用于排序的列（一个或多个）称之为 Sort Key。明细模型中 Sort Key 就是指定的用于排序的列（即 DUMOKLICATE KEY 指定的列）；聚合模型中 Sort Key 就是用于聚合的列（即 AGGREGATE 指定的列）；更新模型中 Sort Key 就是指定的满足唯一性约束的列（即 UNIQUE KEY 指定的列）。创建排序列需要注意以下两点：

排序列的定义必须出现在建表语句中其他列的定义之前；
排序列的顺序是由建表语句中的列顺序决定的；

使用排序键时有以下注意事项：

用户查询时如果条件包含上述两列，则可以大幅降低扫描数据行；
如果查询只包含排序键中的第一列，也能定位到只包含这一列值的数据行；
如果查询只包含排序键中的后面一列，那么就需要扫描所有的数据行，排序的效果大打折扣；

使用排序键的本质就是二分查找，所以排序列指定得越多，那么消耗得内存也会越大，所以 Starrocks 为了避免这种情况的发生，对排序键做了以下限制：

shortkey 的列只能是排序键的前缀；
shortkey 列数不超过 3；
字节数不超过36字节；
不包含 FLOAT / DOUBLE 类型的列；
VARCHAR 类型列只能出现一次, 并且是末尾位置；
当 shortkey index 的末尾列为 CHAR 或者 VARCHAR 类型时, shortkey 的长度会超过 36 字节；
当用户在建表语句中指定 PROPERTIES {short_key = "integer"} 时, 可突破上述限制；

七、物化视图

Materialized Views 表：简称 MVs，物化视图。使用场景：在实际的业务场景中，通常存在两种场景并存的分析需求：对固定维度的聚合分析 和对原始明细数据任意维度的分析。例如，在销售场景中，每条订单数据包含这几个维度信息（item_id, sold_time, customer_id, price）。在这种场景下，有两种分析需求并存：

业务方需要获取某个商品在某天的销售额是多少，那么仅需要在维度（item_id, sold_time）维度上对 price 进行聚合即可；
分析某个人在某天对某个商品的购买明细数据；

在现有的 StarRocks 数据模型中，如果仅建立一个聚合模型的表，比如（item_id, sold_time, customer_id, sum(price)）。由于聚合损失了数据的部分信息，无法满足用户对明细数据的分析需求。如果仅建立一个 Duplicate 模型，虽可以满足任意维度的分析需求，但由于不支持 Rollup，分析性能不佳，无法快速完成分析。如果同时建立一个聚合模型和一个 Duplicate 模型，虽可以满足性能和任意维度分析，但两表之间本身无关联，需要业务方自行选择分析表。不灵活也不易用。

7.1 如何使用物化视图

使用聚合函数（如 sum 和 count）的查询，在已经包含聚合数据的表中可以更高效地执行。这种改进的效率对于查询大量数据尤其适用。表中的数据已经被物化在存储节点中，并且在增量更新中能和 Base 表保持一致。用户创建物化视图后，查询优化器支持选择一个最高效的物化视图映射，并直接对物化视图进行查询而不是 Base 表。由于物化视图数据通常比 Base 表数据小很多，因此物化视图的查询速度会快很多。下面有个例子：

（1）创建测试物化视图；

sql 复制代码

CREATE MATERIALIZED VIEW test_detail_view
AS SELECT user_id,MAX(event_type),COUNT(device_code),SUM(channel) FROM detail GROUP BY user_id;

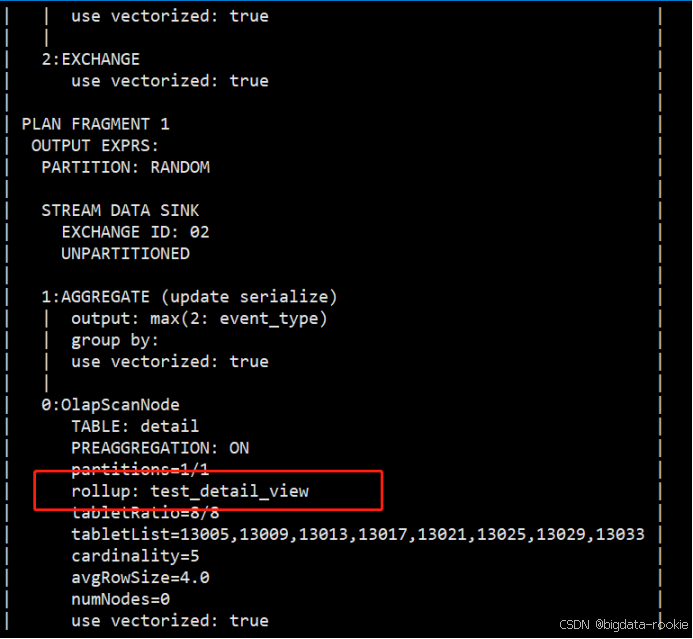

（2）建完视图后，用户并不能感知创建是否成功，可以通过 explain 来分析是否命中视图。可以看到上面物化视图对 event_type 字段使用 max 函数，那么 rollup 命中的数据源为创建的物化视图；

sql 复制代码

mysql> explain select max(event_type) from detail;

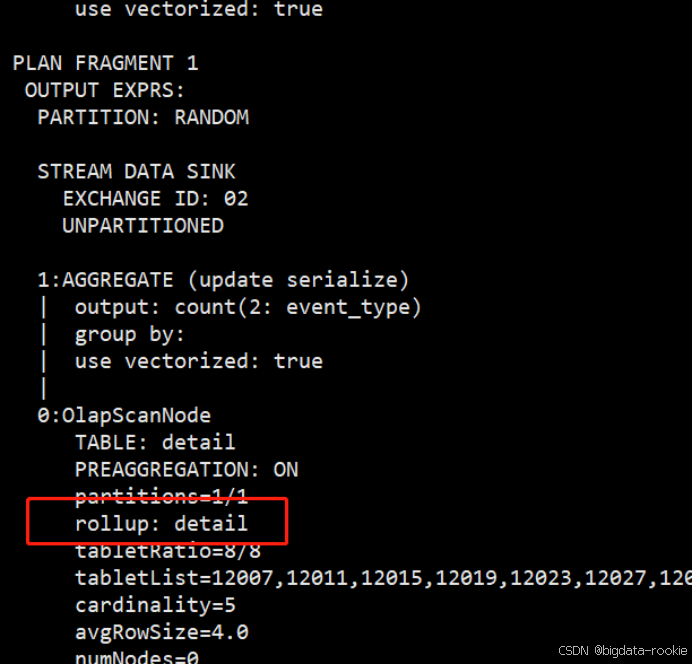

（3）那么如果使用对 event_type 字段使用 count 函数，又可以看到 rollup 命中的是 detail 表；

（4）那么建立物化视图，就可以帮助用户对于不同场景都起到加速查询的作用。目前物化视图支持的函数如下有：count、max、min、sum、percentile_approx、hill_union、bitmap_union；
