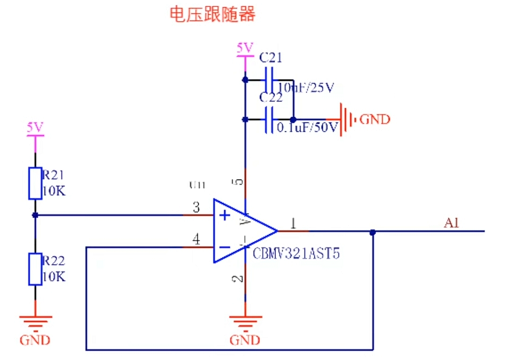

这个电路是一个带分压输入的电压跟随器（缓冲器），核心是利用运放的负反馈 "虚短" 特性，实现对 2.5V 分压信号的低阻抗缓冲输出，下面从元件作用、工作原理、特点和设计要点展开分析：
一、元件作用拆解
| 元件 | 作用说明 |
|---|---|
| R21、R22（10KΩ） | 组成 1:1 分压电路，将 5V 输入分压为 2.5V，为运放提供稳定的同相输入电压。 |
| CBMV321AST5 | 轨到轨单电源运放，核心缓冲器件，通过负反馈实现电压跟随，提供高输入阻抗、低输出阻抗的缓冲能力。 |
| C21（10uF/25V） | 电源低频去耦电容，滤除 5V 电源的低频纹波，缓解电源瞬态波动。 |
| C22（0.1uF/50V） | 电源高频去耦电容，滤除电源的高频噪声，保证运放供电稳定。 |
二、核心工作原理
运放工作在闭环负反馈模式，输出直接连接到反相输入端（4 脚），满足 "虚短" 和 "虚断" 特性：
- 分压输入 ：R21 与 R22 对 5V 等比分压，同相输入端（3 脚）电压为：
- 虚短特性 ：运放负反馈下，同相端与反相端电压相等（
），因此反相端（4 脚）电压也为 2.5V。 - 电压跟随 ：反相端电压由输出反馈提供，因此输出端（A1）电压等于反相端电压，即：
,最终实现输出电压对 2.5V 分压信号的精准跟随。
三、电路核心特点
- 高输入阻抗：运放同相输入阻抗极高（通常 > 10MΩ），不会影响前级分压电路的精度，保证 2.5V 输入信号的稳定性。
- 低输出阻抗：运放输出阻抗极低（通常 < 10Ω），可驱动后级负载（如 ADC、传感器），避免负载变化影响分压精度。
- 轨到轨输出：CBMV321 是轨到轨运放，输出范围可接近 0V~5V，2.5V 输出在其线性范围内，无饱和失真。
- 增益精准：直接反馈的电压跟随器增益为 1，跟随误差仅由运放的输入失调电压决定（通常 < 1mV），精度高。
四、设计要点解读
- 分压电阻精度：R21、R22 建议使用 1% 精度的金属膜电阻，保证 2.5V 分压的精度；若需要更高精度，可选择 0.1% 精度电阻。
- 电源去耦布局 ：C21、C22 必须紧贴运放的 5V 电源引脚放置，缩短电源回路走线，减少寄生电感，抑制电源噪声。
- 单电源适配：运放采用单 5V 供电，需确保输出电压（2.5V）在运放的线性输出范围内，避免接近电源轨导致失真。
- 反馈稳定性：直接反馈的电压跟随器相位裕度高，无需额外补偿电容即可稳定工作，适合高频缓冲场景。
五、典型应用场景
这个电路主要用于2.5V 参考电压的缓冲输出：
- 为 ADC 提供低阻抗参考电压，避免负载变化导致参考电压波动；
- 为传感器提供稳定的偏置电压，提升信号采集精度；
- 作为阻抗转换缓冲，连接高阻抗分压电路与低阻抗负载。
