华为交换机STP与链路聚合实战

WJ.Polar2026-02-05 8:06

1.STP基本配置

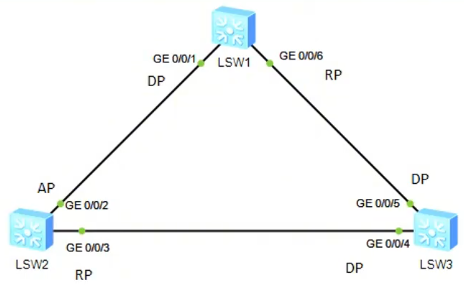

本实验使用三台华为交换机（LSW1、LSW2、LSW3）组成三角形冗余拓扑，通过 STP 协议消除二层环路，实现链路冗余备份。

通用配置（所有交换机）

cpp 复制代码
<Huawei>sys
# 关闭信息中心，减少日志干扰
[Huawei]undo info-center enable
# 修改设备名称，便于识别
[Huawei]sysname LSWX
# 配置 STP 工作模式为传统 STP（默认可能为 MSTP）
[LSWX]stp mode stp
# 查看 STP 简要信息
[LSWX]dis stp brief

实验结果

LSW3 是网络中的根桥，因此所有端口默认被选举为指定端口（DP）

替代端口（AP）被阻塞

根端口（RP）距离根桥（LSW3）最近

2.Dot1q终结子接口

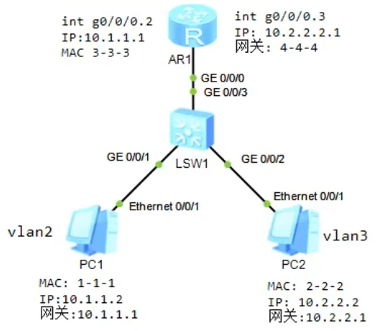

PC1和PC2不属于同一网段，需要通过AR1连接，但路由器不能处理vlan，Dot1q终结子接口0.2的vlan2和子接口0.3的vlan3，可以让路由器对vlan打标签去标签。

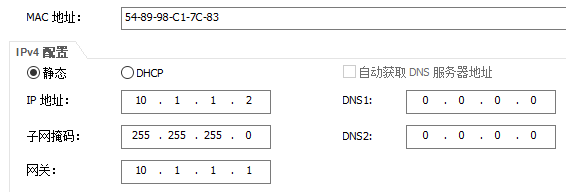

PC1

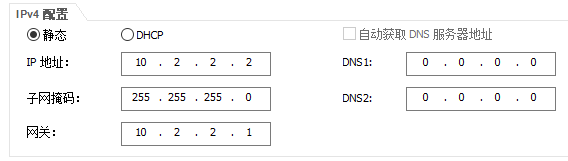

PC2

交换机 LSW1 配置

cpp 复制代码
<Huawei>sys
# 关闭信息中心，减少日志干扰
[Huawei]undo info-center enable
# 修改设备名称
[Huawei]sysname LSW1

# 创建 VLAN 2 和 VLAN 3
[LSW1]vlan batch 2 3

# 配置接入端口 GE0/0/1（连接 PC1）
[LSW1]interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 2
[LSW1-GigabitEthernet0/0/1]quit

# 配置接入端口 GE0/0/2（连接 PC2）
[LSW1]interface GigabitEthernet 0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 3
[LSW1-GigabitEthernet0/0/2]quit

# 配置 Trunk 端口 GE0/0/3（连接路由器 AR1）
[LSW1]interface GigabitEthernet 0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type trunk
[LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3
[LSW1-GigabitEthernet0/0/3]quit

路由器 AR1 配置

cpp 复制代码
<Huawei>sys
# 关闭信息中心
[Huawei]undo info-center enable
# 修改设备名称
[Huawei]sysname AR1

# 配置 Dot1q 终结子接口 G0/0/0.2（对应 VLAN 2）
[AR1]interface GigabitEthernet 0/0/0.2
[AR1-GigabitEthernet0/0/0.2]ip address 10.1.1.1 255.255.255.0
[AR1-GigabitEthernet0/0/0.2]dot1q termination vid 2
[AR1-GigabitEthernet0/0/0.2]arp broadcast enable
[AR1-GigabitEthernet0/0/0.2]quit

# 配置 Dot1q 终结子接口 G0/0/0.3（对应 VLAN 3）
[AR1]interface GigabitEthernet 0/0/0.3
[AR1-GigabitEthernet0/0/0.3]ip address 10.2.2.1 255.255.255.0
[AR1-GigabitEthernet0/0/0.3]dot1q termination vid 3
[AR1-GigabitEthernet0/0/0.3]arp broadcast enable
[AR1-GigabitEthernet0/0/0.3]quit

数据转发流程

  1. PC1 发送数据到 PC2

  2. PC1 将数据帧发送到 LSW1，LSW1 为其打上 VLAN 2 的标签。

  3. LSW1 通过 Trunk 端口 GE0/0/3 将带 VLAN 2 标签的帧转发给 AR1。

  4. AR1 的子接口 G0/0/0.2 终结 VLAN 2 标签，识别到数据目的是 VLAN 3 的 PC2。

  5. AR1 将数据转发到子接口 G0/0/0.3，并为其打上 VLAN 3 的标签，再发回 LSW1。

  6. LSW1 剥离 VLAN 3 标签，将数据转发给 PC2。

子接口必须开启 ARP 广播，否则同一 VLAN 内的设备无法通过 ARP 学习到网关的 MAC 地址，导致通信失败。

实验结果

cpp 复制代码
PC1>ping 10.2.2.2

Ping 10.2.2.2: 32 data bytes, Press Ctrl_C to break
From 10.2.2.2: bytes=32 seq=1 ttl=127 time=78 ms
From 10.2.2.2: bytes=32 seq=2 ttl=127 time=93 ms
From 10.2.2.2: bytes=32 seq=3 ttl=127 time=94 ms
From 10.2.2.2: bytes=32 seq=4 ttl=127 time=78 ms
From 10.2.2.2: bytes=32 seq=5 ttl=127 time=63 ms

--- 10.2.2.2 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 63/81/94 ms

3.手工模式配置链路聚合

本实验通过手工模式链路聚合（Eth-Trunk），将 LSW1 与 LSW2 之间的 3 条物理链路（GE0/0/1、GE0/0/2、GE0/0/3）捆绑为一条逻辑聚合链路，实现了带宽叠加与链路冗余备份。同时，通过配置 Trunk 模式透传 VLAN 10 和 VLAN 20，保障了跨交换机的 VLAN 通信。

LSW1

cpp 复制代码
<Huawei>sys
# 关闭信息中心
[Huawei]undo info-center enable
# 修改设备名称
[Huawei]sysname LSW1

# 创建 Eth-Trunk 1 接口
[LSW1]interface Eth-Trunk 1
# 加入成员端口 GE0/0/1 到 GE0/0/3
[LSW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3
# 配置聚合链路为 Trunk 模式
[LSW1-Eth-Trunk1]port link-type trunk
# 允许 VLAN 10、20 透传
[LSW1-Eth-Trunk1]port trunk allow-pass vlan 10 20
# 配置负载分担策略为源目 MAC 地址哈希
[LSW1-Eth-Trunk1]load-balance src-dst-mac
[LSW1-Eth-Trunk1]quit

# 创建 VLAN 10、20
[LSW1]vlan batch 10 20

# 配置接入端口 GE0/0/4（连接 PC1，划入 VLAN 10）
[LSW1]interface GigabitEthernet 0/0/4
[LSW1-GigabitEthernet0/0/4]port link-type access
[LSW1-GigabitEthernet0/0/4]port default vlan 10
[LSW1-GigabitEthernet0/0/4]quit

# 配置接入端口 GE0/0/5（连接 PC2，划入 VLAN 20）
[LSW1]interface GigabitEthernet 0/0/5
[LSW1-GigabitEthernet0/0/5]port link-type access
[LSW1-GigabitEthernet0/0/5]port default vlan 20
[LSW1-GigabitEthernet0/0/5]quit

LSW2

cpp 复制代码
<Huawei>sys
# 关闭信息中心
[Huawei]undo info-center enable
# 修改设备名称
[Huawei]sysname LSW2

# 创建 VLAN 10、20
[LSW2]vlan batch 10 20

# 配置接入端口 GE0/0/4（连接 PC3，划入 VLAN 10）
[LSW2]interface GigabitEthernet 0/0/4
[LSW2-GigabitEthernet0/0/4]port link-type access
[LSW2-GigabitEthernet0/0/4]port default vlan 10
[LSW2-GigabitEthernet0/0/4]quit

# 配置接入端口 GE0/0/5（连接 PC4，划入 VLAN 20）
[LSW2]interface GigabitEthernet 0/0/5
[LSW2-GigabitEthernet0/0/5]port link-type access
[LSW2-GigabitEthernet0/0/5]port default vlan 20
[LSW2-GigabitEthernet0/0/5]quit

# 创建 Eth-Trunk 1 接口
[LSW2]interface Eth-Trunk 1
# 加入成员端口 GE0/0/1 到 GE0/0/3
[LSW2-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3
# 配置聚合链路为 Trunk 模式
[LSW2-Eth-Trunk1]port link-type trunk
# 允许 VLAN 10、20 透传
[LSW2-Eth-Trunk1]port trunk allow-pass vlan 10 20
# 配置负载分担策略为源目 MAC 地址哈希
[LSW2-Eth-Trunk1]load-balance src-dst-mac
[LSW2-Eth-Trunk1]quit

实验结果

cpp 复制代码
[LSW2]display eth-trunk 1
Eth-Trunk1's state information is:
WorkingMode: NORMAL         Hash arithmetic: According to SA-XOR-DA
Least Active-linknumber: 1  Max Bandwidth-affected-linknumber: 8
Operate status: up          Number Of Up Port In Trunk: 3
--------------------------------------------------------------------------------
PortName                      Status      Weight
GigabitEthernet0/0/1          Up          1
GigabitEthernet0/0/2          Up          1
GigabitEthernet0/0/3          Up          1


[LSW2]display interface Eth-Trunk 1
Eth-Trunk1 current state : UP
Line protocol current state : UP
Description:
Switch Port, PVID :    1, Hash arithmetic : According to SA-XOR-DA,Maximal BW: 3
G, Current BW: 3G, The Maximum Frame Length is 9216
IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 4c1f-ccae-8063
Current system time: 2026-01-27 15:59:22-08:00
    Input bandwidth utilization  :    0%
    Output bandwidth utilization :    0%
-----------------------------------------------------
PortName                      Status      Weight
-----------------------------------------------------
GigabitEthernet0/0/1          UP          1
GigabitEthernet0/0/2          UP          1
GigabitEthernet0/0/3          UP          1
-----------------------------------------------------
The Number of Ports in Trunk : 3
The Number of UP Ports in Trunk : 3

4.基本ACL

ACL（Access Control List，访问控制列表）是网络设备（如路由器、交换机）上的一种安全过滤技术，通过定义一系列规则来对进出设备的数据包进行检查和控制。

本实验通过在路由器 AR1 上配置基本 ACL（编号 2000），实现对 VLAN 10（PC1 所在网段）访问 Server1 的流量进行过滤，以此验证基本 ACL 基于源 IP 地址的访问控制能力。

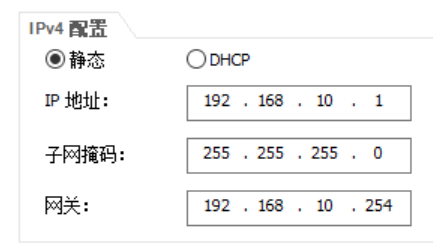

PC1/PC2

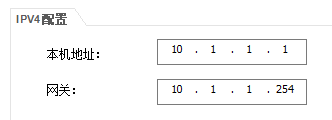

SERVER1

交换机 LSW1 配置

cpp 复制代码
<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sysname LSW1

# 创建 VLAN 10、20
[LSW1]vlan batch 10 20

# 配置接入端口 GE0/0/1（连接 PC1，划入 VLAN 10）
[LSW1]interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 10
[LSW1-GigabitEthernet0/0/1]quit

# 配置接入端口 GE0/0/2（连接 PC2，划入 VLAN 20）
[LSW1]interface GigabitEthernet 0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 20
[LSW1-GigabitEthernet0/0/2]quit

# 配置 Trunk 端口 GE0/0/3（连接路由器 AR1）
[LSW1]interface GigabitEthernet 0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type trunk
[LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20
[LSW1-GigabitEthernet0/0/3]quit

路由器 AR1 配置

cpp 复制代码
<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sysname AR1

# 配置 Dot1q 终结子接口 G0/0/1.10（对应 VLAN 10）
[AR1]interface GigabitEthernet 0/0/1.10
[AR1-GigabitEthernet0/0/1.10]dot1q termination vid 10
[AR1-GigabitEthernet0/0/1.10]ip address 192.168.10.254 24
[AR1-GigabitEthernet0/0/1.10]arp broadcast enable
[AR1-GigabitEthernet0/0/1.10]quit

# 配置 Dot1q 终结子接口 G0/0/1.20（对应 VLAN 20）
[AR1]interface GigabitEthernet 0/0/1.20
[AR1-GigabitEthernet0/0/1.20]dot1q termination vid 20
[AR1-GigabitEthernet0/0/1.20]ip address 192.168.20.254 24
[AR1-GigabitEthernet0/0/1.20]arp broadcast enable
[AR1-GigabitEthernet0/0/1.20]quit

# 配置连接 Server1 的物理接口 G0/0/0
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.1.1.254 24
[AR1-GigabitEthernet0/0/0]quit

# 创建基本 ACL 2000，拒绝 VLAN 10 网段（192.168.10.0/24）的流量
[AR1]acl 2000
[AR1-acl-basic-2000]rule 5 deny source 192.168.10.0 0.0.0.255
[AR1-acl-basic-2000]quit

# 应用 ACL 到 G0/0/0 接口的出站方向
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]traffic-filter outbound acl 2000
[AR1-GigabitEthernet0/0/0]quit

实验结果

cpp 复制代码
PC1>ping 10.1.1.1
# 服务器ping不通
Ping 10.1.1.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
Request timeout!
Request timeout!
Request timeout!
Request timeout!

--- 10.1.1.1 ping statistics ---
  5 packet(s) transmitted
  0 packet(s) received
  100.00% packet loss

PC1>ping 192.168.20.1
# PC2可以ping通
Ping 192.168.20.1: 32 data bytes, Press Ctrl_C to break
From 192.168.20.1: bytes=32 seq=1 ttl=127 time=63 ms
From 192.168.20.1: bytes=32 seq=2 ttl=127 time=62 ms
From 192.168.20.1: bytes=32 seq=3 ttl=127 time=78 ms
From 192.168.20.1: bytes=32 seq=4 ttl=127 time=78 ms
From 192.168.20.1: bytes=32 seq=5 ttl=127 time=78 ms

--- 192.168.20.1 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 62/71/78 ms

5.高级ACL

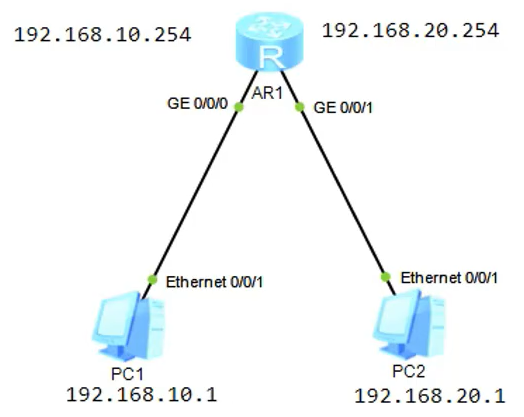

需求：拒绝 PC1（192.168.10.1）到 PC2（192.168.20.1）的 IP 流量，同时允许其他通信。

PC1和PC2

AR1

cpp 复制代码
<Huawei>system-view
[Huawei]undo info-center enable  # 关闭信息中心，减少日志干扰
[Huawei]sysname AR1
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.10.254 24
[AR1-GigabitEthernet0/0/0]undo shutdown
[AR1-GigabitEthernet0/0/0]quit
[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 192.168.20.254 24
[AR1-GigabitEthernet0/0/1]undo shutdown
[AR1-GigabitEthernet0/0/1]quit

[AR1]acl 3000  # 创建高级ACL 3000
[AR1-acl-adv-3000]rule 5 deny ip source 192.168.10.1 0.0.0.0 destination 192.168.20.1 0.0.0.0
# 注：反掩码0.0.0.255会匹配整个网段，更精准的写法是使用0.0.0.0匹配单个主机
[AR1-acl-adv-3000]quit

[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000
[AR1-GigabitEthernet0/0/0]quit

6.基于时间的ACL

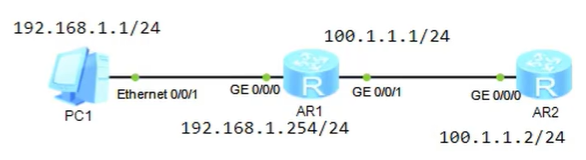

需求 ：仅允许 PC1 在工作日（周一至周五）8:00-17:00访问 AR2，其他时间拒绝访问。

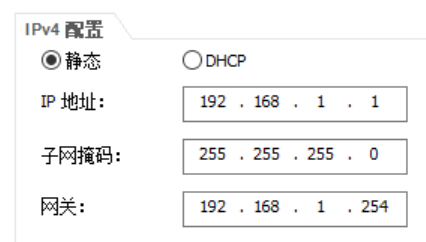

PC1

AR2 配置

cpp 复制代码
<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname AR2
[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 100.1.1.2 24
[AR2-GigabitEthernet0/0/0]undo shutdown
[AR2-GigabitEthernet0/0/0]quit
# 配置静态路由，使AR2能访问PC1所在网段
[AR2]ip route-static 192.168.1.0 24 100.1.1.1

AR1 配置

cpp 复制代码
<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname AR1
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.1.254 24
[AR1-GigabitEthernet0/0/0]undo shutdown
[AR1-GigabitEthernet0/0/0]quit
[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 100.1.1.1 24
[AR1-GigabitEthernet0/0/1]undo shutdown
[AR1-GigabitEthernet0/0/1]quit
# 配置时间范围（Time Range）
[AR1]time-range hw 8:00 to 17:00 working-day
# 验证时间范围配置
[AR1]display time-range hw
Current time is 21:43:45 2-4-2026 Wednesday

Time-range : hw ( Inactive )
 08:00 to 17:00 working-day
# 配置高级 ACL 并关联时间范围
[AR1]acl 3000
# 允许PC1在指定时间访问AR2
[AR1-acl-adv-3000]rule 5 permit ip source 192.168.1.1 0.0.0.0 destination 100.1.1.2 0.0.0.0 time-range hw
# 拒绝其他所有IP流量（默认规则）
[AR1-acl-adv-3000]rule 10 deny ip
[AR1-acl-adv-3000]quit
# 在接口下应用 ACL
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000
[AR1-GigabitEthernet0/0/0]quit
相关推荐
鹏大师运维2 小时前
统信 UOS OpenSSL 漏洞如何修复？外网 / 内网两种方式一次讲清
linux·运维·openssl·国产操作系统·统信uos·麒麟桌面操作系统·补丁修复
杜子不疼.2 小时前
【Linux】库制作与原理（一）：静态库的制作与使用
linux·运维·服务器·开发语言
Web项目开发4 小时前
Dockerfile创建Almalinux9镜像
linux·运维·服务器
jiayong2310 小时前
DevOps体系详解01-核心概念与价值
运维·devops
jiayong2310 小时前
DevOps体系详解02-技术架构与工具链
运维·架构·devops
pride.li11 小时前
开发板和Linux--nfs服务挂载
linux·运维·服务器
looking_for__11 小时前
【Linux】应用层协议
linux·服务器·网络
云泽80812 小时前
不止是命令：Linux 高频指令实战 + 芯片架构底层逻辑
linux·运维·服务器
j_xxx404_12 小时前
Linux:基础IO
linux·运维·服务器
热门推荐
01GitHub 镜像站点02一文了解国产算子编程语言 TileLang，TileLang 对国产开源生态的影响与启示03Vue-skills的中文文档04Claude Code Skills 实用使用手册05OpenCode 入门教程：介绍 · 安装 · 配置第三方 API (如 Claude)06UV安装并设置国内源07OpenClaw部署与配置教程：在Mac mini上接入国产大模型与飞书08Clawdbot 中文汉化版 接入微信、飞书09让 Trae IDE 智能体 “读懂”文档 Excel+PDF+DOCX ：mcp-documents-reader 工具使用指南10在Trae中使用Pencil MCP
