双模PCIE总线授时板卡选型指南

关键词：双模pcie授时卡、北斗pcie授时卡、pcie授时板卡

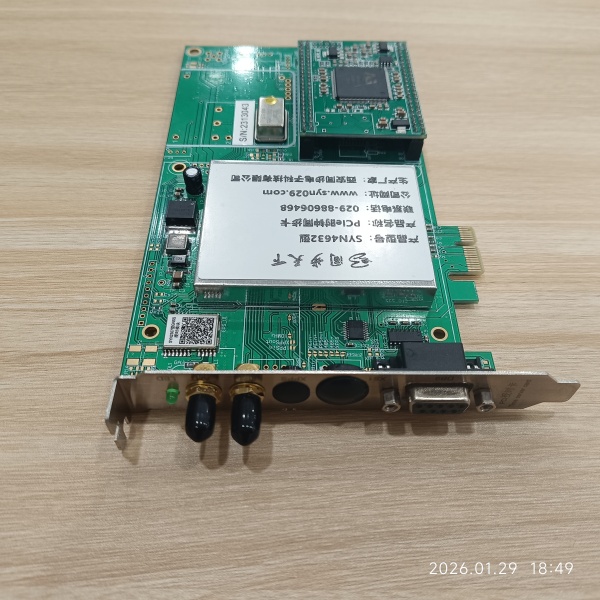

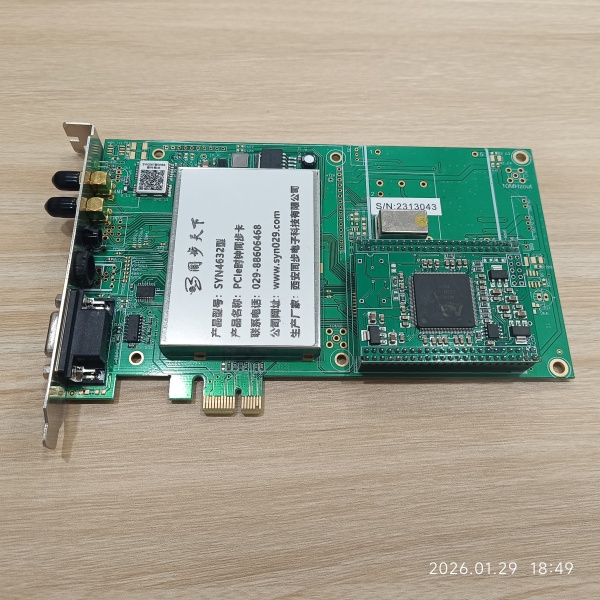

在时间同步技术体系中，PCIe总线授时卡因高带宽、低延迟、高精度的核心优势，成为金融、通信、航空航天等关键领域实现时间统一的核心硬件。相较于传统授时设备来说，PCIe总线凭借串行高速传输特性，可有效降低数据传输延迟，配合高精度授时模块，实现纳秒级时间同步，同时适配主流服务器、工控机的硬件接口，兼容性更强。本文将依托西安同步电子科技有限公司的SYN4632型PCIe时钟同步卡，从工作原理、典型应用场景及选型策略三方面，全面解析PCIe总线授时卡的核心价值与实操要点。

一、PCIe总线授时卡的工作原理

SYN4632型PCIe总线授时卡的核心功能是接收外部标准时间基准信号，经内部处理后为宿主设备（服务器、工控机等）提供精准时间戳、同步脉冲及时间频率信号，确保设备与外部时间基准或整个系统的时间一致性。其工作流程可分为信号接收、内部处理、同步输出三大环节，核心技术围绕时间基准校准、延迟补偿与守时保障展开。

那么，它相较于整机授时服务器来说，有什么区别呢？优势体现在以下几方面：

板卡形式vs整机服务器授时

更低的时间延迟

整机服务器授时本质是通过独立授时服务器生成时间信号，再经网络传输至目标设备，传输过程中会产生网络延迟、协议解析延迟，这些延迟难以控制和避免。而PCIe板卡直接集成于宿主设备内部，通过PCIe高速总线直接与主板芯片组、CPU通信，跳过外部网络传输环节，配合FPGA实时处理，可将总延迟压缩至亚纳秒级，完美适配高精度场景。

可靠性与稳定性更好

独立授时服务器作为单点设备，存在网络中断、设备故障等风险，一旦故障会导致整个系统同步崩溃；且服务器自身运行依赖操作系统，易受进程调度、资源占用影响，时间输出稳定性不足。PCIe板卡采用硬件级独立设计，核心电路（FPGA、晶振）不受宿主设备操作系统干扰，即使外部基准中断时仍能自主维持精准时间，故障风险更低，适配7×24小时不间断运行需求。

高兼容性与空间利用率

整机服务器授时需额外部署硬件设备，占用机房空间、增加布线成本，且需兼容不同设备的网络架构、通信协议，适配难度较高。SYN4632型PCIe作为主流总线接口，广泛兼容各类服务器、工控机，板卡形式可直接插入设备PCIe插槽，无需额外占用空间与布线，同时支持Windows、Linux及国产操作系统，能快速集成至现有系统，大幅降低部署与适配成本。

二、PCIe总线授时卡的典型应用场景

SYN4632型PCIe总线授时卡的应用核心是满足"高精度、低延迟、高可靠"的时间同步需求，广泛覆盖金融、通信、航空航天、工业控制、测试测量等领域。

1.金融交易领域：保障交易时序一致性

在高频交易、证券结算、数字货币等金融场景中，时间同步直接影响交易优先级判定、风险控制与合规性。监管机构对金融交易系统的时间同步精度要求很高。SYN4632型PCIe授时卡可为交易服务器提供纳秒级时间戳，确保每笔交易的时间记录精准可追溯，同时同步各交易节点的时钟，避免因时间偏差导致的交易纠纷或系统故障。此外，金融场景对设备稳定性要求极高，需选择支持多源冗余、长时守时的型号，适配7×24小时不间断运行需求。

2.通信网络领域：支撑分布式节点同步

5G基站、数据中心交换机、骨干网设备等通信基础设施，需通过精准时间同步保障信号传输、数据交互的稳定性。5G基站采用TDD（时分双工）模式，对基站间的时间同步精度要求≤100ns，PCIe授时卡可接收GNSS或PTP信号，为基站设备提供精准同步，避免信号干扰与通信中断；数据中心内部，服务器、存储设备、交换机需通过时间同步实现数据日志统一、故障溯源，PCIe授时卡可配合PTP协议，实现数据中心内全节点的纳秒级同步，提升数据处理效率。

3.工业控制与测试测量领域：保障流程与数据精准

在智能制造、电力调度、高精度测试测量等场景，时间同步是保障流程协同、数据精准的核心。智能制造中的多轴机器人、生产线设备，需通过同步时间实现动作协同，PCIe授时卡可提供微秒级至纳秒级同步，提升生产精度；电力调度系统中，变电站、输电线路的监测设备需同步时间，确保故障定位、负荷调度的准确性，授时卡需支持IRIG-B码、PTP等多协议，适配电力系统的专用同步标准；高精度测试测量场景（如芯片测试、射频测试），需同步多个测试设备的采集时间，确保测试数据的一致性。

三、PCIe总线授时卡的合理选型策略

选型的核心是"匹配场景需求、平衡精度与成本"，需从精度等级、信号源与协议、守时模块、功能配置、可靠性与兼容性五大维度综合考量。

1.按精度等级选型：适配场景核心需求

精度是PCIe授时卡选型的首要指标，需根据场景需求确定对应精度等级：

纳秒级：适用于高频交易、5G基站、卫星测控、高精度测试测量等场景，优先选择支持GNSS双模、FPGA延迟补偿、恒温晶振/铷钟的型号，如西安同步SYN4632型PCIe时钟同步卡。

微秒级：适用于普通工业控制、电力调度、数据中心非高频场景，可选择基础款PCIe授时卡，如西安同步SYN4619，性价比更高。

2.按信号源与协议选型：适配系统同步架构

信号源与支持协议需匹配现有系统的同步架构，同时预留扩展空间：

户外/广域场景：优先选择GNSS（GPS/北斗双模）接收机型号，可直接获取UTC时间，无需依赖外部同步链路，适配基站、户外测控设备等场景。

室内/闭环场景：若无法接收GNSS信号，选择支持IRIG-B码、PTP（IEEE 1588-2008）协议的型号，可通过内部网络实现分布式节点同步，适配数据中心、厂房内设备。

冗余需求：金融、军工场景建议选择多源信号输入型号，支持GNSS+IRIG-B+PTP冗余，可自动切换基准源，提升系统稳定性。

3.按守时模块选型：平衡守时能力与成本

守时模块决定了外部基准中断后的时间维持能力，需结合场景中断风险选型：

普通场景（外部基准稳定）：选择恒温晶振（OCXO）型号，24小时守时误差＜5ms，成本适中，可满足大部分工业、通信场景需求。

长时中断场景（如军工、偏远地区基站）：选择铷钟守时型号，24小时守时误差可控制在10us内，确保长时间无基准时的同步精度。

4.按功能配置选型：适配场景专属需求

国产化需求：军工、能源等关键领域需选择全国产化型号，核心芯片（FPGA、接收机）、操作系统适配国内标准，确保自主可控。

接口需求：根据周边设备配置选择输出接口，需同步外部设备可选择带1PPS、IRIG-B码、10MHz输出接口的型号；仅需校准宿主设备时钟，可选择基础款无外部接口型号。

5.按兼容性与成本选型：兼顾落地可行性

兼容性：确认授时卡的PCIe版本（如PCIe 3.0/4.0）、接口速率与宿主设备匹配，同时支持目标操作系统（Windows、Linux、国产操作系统），避免硬件不兼容。

四、总结

PCIe总线授时卡通过"基准接收-内部校准-同步输出"的核心逻辑，实现纳秒级至微秒级时间同步。其选型的核心是精准匹配场景的精度需求、同步架构与可靠性要求。在实际选型中，应优先明确场景核心指标，再从信号源、守时模块、功能配置等维度筛选，兼顾兼容性与成本，选择性价比最优的方案。
