策略路由PBR--企业双出口实验

酣大智2026-06-14 20:29

一、策略路由是一种根据用户定义的策略进行数据包转发的机制，优先级高于传统路由。

工作原理：

策略定义：网络管理员定义一组策略，这些策略可以基于源IP地址、目的IP地址、服务类型等多个因素。

条件匹配：当数据包到达路由器时，路由器会将其与策略中定义的条件进行匹配。

路径选择：如果数据包符合某个策略的条件，路由器将根据该策略中定义的规则选择最佳路径进行转发。

转发处理：根据选择的路径，路由器将数据包转发到目标地址。

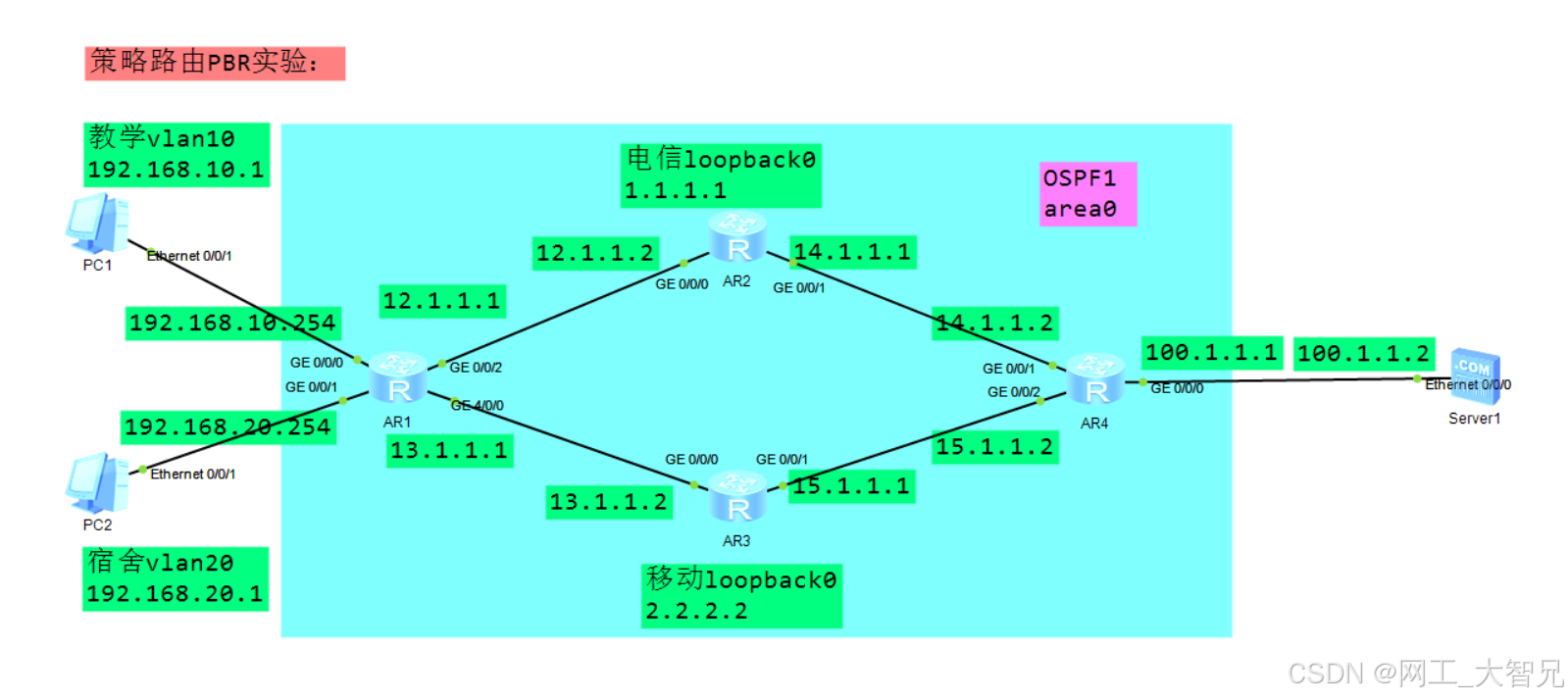

二、拓扑图如下：

三、基本配置：R1/R2/R3/R4配置ospf全互通，类比R1配置如下：

$R1$ ospf 1

$R1-ospf-1$ area 0

$R1-ospf-1-area-0.0.0.0$ network 0.0.0.0 0.0.0.0

配置企业出口NAT及默认路由：

$R1$ acl number 3000

$R1-acl-adv-3000$ rule 10 permit ip source 192.168.10.0 0.0.0.255

$R1-acl-adv-3000$ rule 20 permit ip source 192.168.20.0 0.0.0.255

$R1$ int g0/0/2

$R1-GigabitEthernet0/0/2$ nat outbound 3000

$R1$ int g4/0/0

$R1-GigabitEthernet4/0/0$ nat outbound 3000

$R1$ ip route-static 0.0.0.0 0 12.1.1.2

$R1$ ip route-static 0.0.0.0 0 13.1.1.2

四、配置PBR策略路由：

1、抓取流量：

$R1$ acl number 2010

$R1-acl-basic-2010$ rule 10 permit source 192.168.10.0 0.0.0.255

$R1$ acl number 2020

$R1-acl-basic-2020$ rule 10 permit source 192.168.20.0 0.0.0.255

2、定义流分类：

$R1$ traffic classifier jiaoxue

$R1-classifier-jiaoxue$ if-match acl 2010

$R1$ traffic classifier sushe

$R1-classifier-sushe$ if-match acl 2020

3、定义流行为：

$R1$ traffic behavior dianxin

$R1-behavior-dianxin$ redirect ip-nexthop 12.1.1.2

$R1$ traffic behavior yidong

$R1-behavior-yidong$ redirect ip-nexthop 13.1.1.2

4、定义流策略：

$R1$ traffic policy jiaoxue

$R1-trafficpolicy-jiaoxue$ classifier jiaoxue behavior dianxin

$R1$ traffic policy sushe

$R1-trafficpolicy-sushe$ classifier sushe behavior yidong

5、接口应用策略：

$R1$ int g0/0/0

$R1-GigabitEthernet0/0/0$ traffic-policy jiaoxue inbound

$R1$ int g0/0/1

$R1-GigabitEthernet0/0/1$ traffic-policy sushe inbound

五、测试验证：

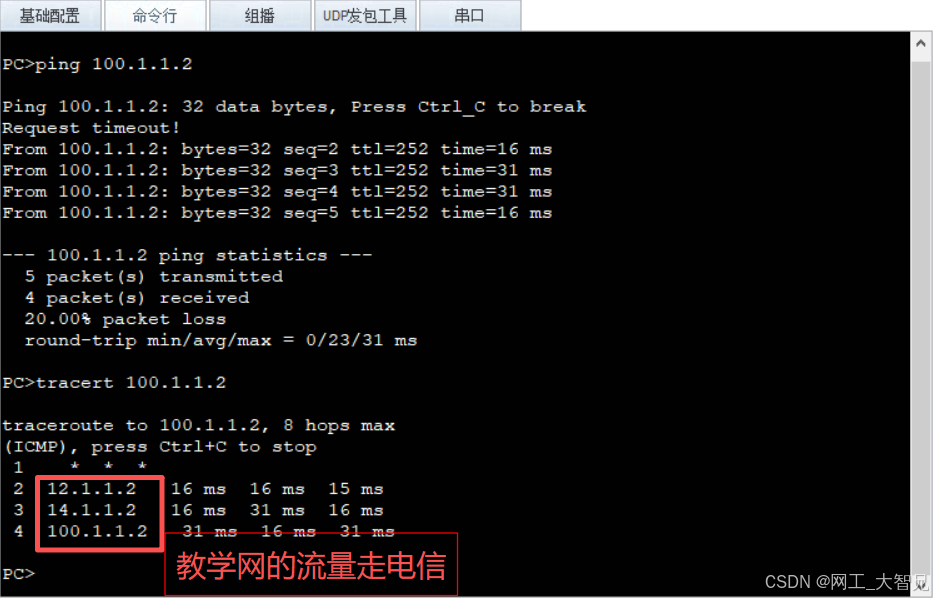

教学vlan的流量走电信：

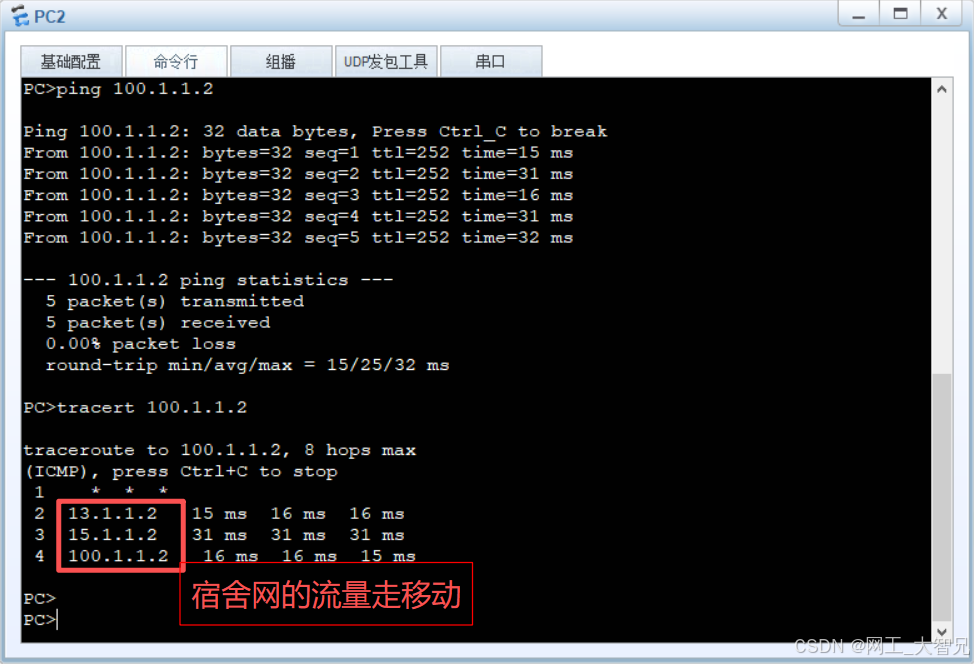

宿舍vlan的流量走移动：
