概要
欢迎来到bhSDR Studio/Matlab 系列教程的第四章。在上一章中，bhSDR小助理带您完成了频谱检测 ，能精准 "捕捉" 空中的无线信号；这一章我们来做8 通道单音同步收发实验 ！这可是验证 SDR 设备 **"多通道协同能力"**的关键实验，毕竟复杂的多通道通信（比如 MIMO），都得先把 "同步性" 这关过了～

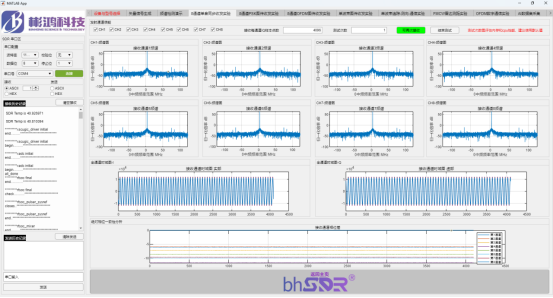

8 通道单音同步收发实验界面概览
"8 通道单音同步收发实验" 界面 ，由4 个核心区域组成：
发射通道使能区： 可勾选 CH1~CH8 任意多个通道。
**参数配置区：**设置 "接收每通道 IQ 样本点数""测试次数"，是实验的 "控制开关"；
信号可视化区： 包含 8 通道频谱图、全通道时域图（实部 + 虚部），直观呈现信号特征；
一致性分析区： 专属 "绝对相位一致性分析" 图，是判断同步精度的核心依据。
bhSDR小助理：
单音信号 是无线通信里最基础的 "测试信号"，而 8 通道同步收发，核心是验证 2 个关键能力：
多通道同步接收 / 发射的实时性（各通道信号是否同时收发）
8 通道信号的相位 / 幅度一致性（信号特征是否统一，这是多通道通信的核心指标）
8 通道单音同步收发实验界面详情
1.参数配置
实验的核心参数需遵循以下逻辑（确保同步效果）：
接收每通道 IQ 样本点数：建议选择 4096/8192 等适中档位（既保证数据量足够分析，又避免设备内存过载）；
测试次数：默认 1 次即可（单次测试已能清晰呈现同步特征）。
2.信号可视化

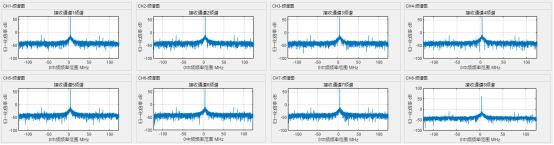

8 通道频谱图 ： 每个通道的频谱都在预设中频（矢量信号生成 所设置的单音频点）位置出现尖锐、清晰的峰值 ，且 8 个通道的峰值频率完全一致（无明显偏移）；同时各通道的噪声基底平稳，无杂乱的额外峰值。
全通道时域图（实部 + 虚部） ： 实部、虚部分别呈现规则、连续的正弦波形 ，且 8 个通道的时域波形在时间轴上完全对齐（无明显的相位错位、幅度差异）。
3.关键指标
"绝对相位一致性分析" 是验证同步精度的核心，正确的分析图应满足：
各通道对应的相位差曲线紧贴在一起、波动范围极小；
曲线无明显突变、离散点 ，整体呈现平稳、集中的分布状态 ------ 这代表 8 个通道的信号相位高度同步。
4步完成8通道同步收发
操作超简单，跟着走就行：
通道选择 ： 在 "发射通道使能区" 勾选 CH1~CH8；
参数配置 ："接收每通道 IQ 样本点数"和"测试次数"根据测试需求填写；
启动实验 ： 点击 "开始实验"，设备会自动同步收发 8 通道单音信号；
验结果 **：**对照 "正确表现"，检查频谱图、时域图及相位一致性分析图；
bhSDR小助理：
样本点数别乱调： 新手先沿用4096 点配置，调至过大易导致设备卡顿；
相位差超阈值要排查： 若相位曲线波动超过 ±10°，先检查设备接线是否牢固、设备是否正确同步。
bhSDR小助理总结
8 通道单音同步收发 ，是多通道通信的 "基础验证实验"------ 咱们通过它确认了设备的同步实时性、相位一致性，这俩指标过关了，后续复杂调制信号的传输才具备可靠前提。
下一章，bhSDR小助理将带领大家升级调制方式，玩点更 "实用" 的：《8 通道 PSK 图传收发实验》 ------ 用 PSK 调制传输图像，看看多通道的图传效果～
