Linux 异常处理体系结构
1 Linux 异常处理体系结构概述
1．异常的作用
异常，就是可以打断 CPU 正常运行流程的一些事情，比如外部中断、未定义的指令、试图修改只读的数据、执行 swi 指令（Software Interrupt Instruction，软件中断指令）等。当这些事情发生时，CPU 暂停当前的程序，先处理异常事件，然后再继续执行被中断的程序。操作系统中经常通过异常来完成一些特定的功能。例如：
- 当 CPU 执行未定义的机器指令时将触发"未定义指令异常"，操作系统可以利用这个特点使用一些自定义的机器指令，它们在异常处理函数中实现。
- 可以将一块数据设为只读的，然后提供给多个进程共用，这样可以节省内存。++当某个进程试图修改其中的数据时，将触发"数据访问中止异常"，在异常处理函数中将这块数据复制出一份可写的副本，提供给这个进程使用。++
- 当用户程序试图读写的数据或执行的指令不在内存中时，也会触发一个"数据访问中止异常"或"指令预取中止异常"，在异常处理函数中将这些数据或指令读入内存（内存不足时还可以将不使用的数据、指令换出内存），然后重新执行被中断的程序。这样可以节省内存，还使得操作系统可以运行这类程序：它们使用的内存远大于实际的物理内存。
- 当程序使用不对齐的地址访问内存时，也会触发"数据访问中止异常"，在异常处理程序中先使用多个对齐的地址读出数据；对于读操作，从中选取数据组合好后返回给被中断的程序；对于写操作，修改其中的部分数据后再写入内存。这使得程序（特别是应用程序）不用考虑地址对齐的问题。
- 用户程序可以通过"swi"指令触发"swi 异常"，操作系统在 swi 异常处理函数中实现各种系统调用。
| 异常总类 | 异常细分 |
|---|---|
| 未定义指令异常 | ARM 指令 break |
Thumb 指令 break |
|
ARM 指令 mrc（如访问未实现的协处理器寄存器） |
|
| 指令预取中止异常 | 取指时地址翻译错误（translation fault），系统尚未为该指令地址建立映射关系 |
| 数据访问中止异常 | 访问数据时段地址翻译错误（section translation fault） |
| 访问数据时页地址翻译错误（page translation fault） | |
| 地址对齐错误 | |
| 段权限错误（section permission fault） | |
| 页权限错误（page permission fault） | |
| ...... | |
| 中断异常 | GPIO 引脚中断 |
| WDT（看门狗）中断 | |
| 定时器中断 | |
| USB 中断 | |
| UART 中断等 | |
| SWI 异常 | 各类系统调用：sys_open、sys_read、sys_write 等 |
2．Linux 内核对异常的设置
内核在 start_kernel 函数中调用 trap_init、init_IRQ 两个函数来设置异常的处理函数。
trap_init()： 初始化异常 / 陷阱处理机制，注册各类内核异常（如之前了解的「数据访问中止异常」、页错误、除零错误等）的处理函数，搭建异常响应框架 ------ 这是 COW 等机制能正常工作的基础。init_IRQ()： 初始化中断控制器，注册各类硬件中断（如键盘、磁盘、网卡中断）的处理函数，搭建硬件中断响应框架，让内核能和外部硬件交互。
（1）trap_init 函数分析。
trap_init 函数（代码在 arch/arm/kernel/traps.c 中）被用来设置各种异常的处理向量，包括中断向量。所谓"向量"，就是一些被安放在固定位置的代码，当发生异常时，CPU 会自动执行这些固定位置上的指令。ARM 架构 CPU 的异常向量基址可以是 0x00000000，也可以是 0xffff0000，Linux内核使用后者。trap_init 函数将异常向量复制到 0xffff0000 处，部分代码如下：
cs
708 void __init trap_init(void)
709 {
...
721 memcpy((void *)vectors, __vectors_start, __vectors_end - __vectors_start);
722 memcpy((void *)vectors + 0x200, __stubs_start, __stubs_end - __stubs_start);
...
734 }第 721 行中，vectors 等于 0xffff0000。地址__vectors_start～__vectors_end 之间的代码就
是异常向量，在 arch/arm/kernel/entry-armv.S 中定义，它们被复制到地址 0xffff0000 处。
异常向量的代码很简单，它们只是一些跳转指令。发生异常时，CPU 自动执行这些指令，跳转去执行更复杂的代码，比如保存被中断程序的执行环境，调用异常处理函数，恢复被 中 断 程 序 的 执 行 环 境 并 重 新 运 行 。
这 些 " 更 复 杂 的 代 码 " 在 地 址 __stubs_start ～__stubs_end 之间，它们在arch/arm/kernel/entry-armv.S 中定义。第 722 行将它们复制到地址0xffff0000+0x200 处。
异常向量、异常向量跳去执行的代码都是使用汇编写的，为给读者一个形象概念，下面讲解部分代码，它们在 arch/arm/kernel/entry-armv.S 中。
异常向量的代码如下，其中的"stubs_offset"用来重新定位跳转的位置（向量被复制到地址 0xffff0000 处，跳转的目的代码被复制到地址 0xffff0000+0x200 处）。
stubs_offset： 保证b相对跳转正确 __stubs_start****不保证紧跟在 __vectors_start + 0x200
cs
.equ stubs_offset, __vectors_start + 0x200 - __stubs_start
.globl __vectors_start
__vectors_start:
swi SYS_ERROR0 /* 复位异常 */
b vector_und + stubs_offset /* 未定义指令异常 */
ldr pc, .LCvswi + stubs_offset /* swi 异常 */
b vector_pabt + stubs_offset /* 指令预取中止 */
b vector_dabt + stubs_offset /* 数据访问中止 */
b vector_addrexcptn + stubs_offset /* 地址异常（未使用） */
b vector_irq + stubs_offset /* IRQ 中断 */
b vector_fiq + stubs_offset /* FIQ 中断 */
.globl __vectors_end
__vectors_end:其中的 vector_und、vector_pabt 等表示要跳转去执行的代码。以 vector_und 为例，它仍在 arch/arm/kernel/entry-armv.S 中，通过 vector_stub 宏来定义，代码如下：
cs
1002 vector_stub und, UND_MODE
1003
1004 .long __und_usr @ 0 (USR_26 / USR_32)，在用户模式执行了未定义的指令
1005 .long __und_invalid @ 1 (FIQ_26 / FIQ_32)，在 FIQ 模式执行了未定义的指令
1006 .long __und_invalid @ 2 (IRQ_26 / IRQ_32)，在 IRQ 模式执行了未定义的指令
1007 .long __und_svc @ 3 (SVC_26 / SVC_32)，在管理模式执行了未定义的指令
1008 .long __und_invalid @ 4
1009 .long __und_invalid @ 5
1010 .long __und_invalid @ 6
1011 .long __und_invalid @ 7
1012 .long __und_invalid @ 8
1013 .long __und_invalid @ 9
1014 .long __und_invalid @ a
1015 .long __und_invalid @ b
1016 .long __und_invalid @ c
1017 .long __und_invalid @ d
1018 .long __und_invalid @ e
1019 .long __und_invalid @ f第 1002 行的 vector_stub 是一个宏，它根据后面的参数"und, UND_MODE"定义了以"vector_und"为标号的一段代码。vector_stub 宏的功能为：计算处理完异常后的返回地址、保存一些寄存器（比如 r0、lr、spsr），然后进入管理模式，最后根据被中断的工作模式调用第 1004～1019 行中的某个跳转分支。 当发生异常时，CPU 会根据异常的类型进入某个工作模式，但是很快 vector_stub 宏又会强制 CPU 进入管理模式，在管理模式下进行后续处理，这种方法简化了程序设计，使得异常发生前的工作模式要么是用户模式，要么是管理模式。
第 1004～1019 行中的代码表示在各个工作模式下执行未定义指令时，发生的异常的处理分支。比如 1004 行的__und_usr 表示在用户模式下执行未定义指令时，所发生的未定义异常将由它来处理；第 1007 行的__und_svc 表示在管理模式下执行未定义指令时，所发生的未定义 异 常 将 由 它 来 处 理 。 在 其 他 工 作 模 式 下 不 可 能 发 生 未 定 义 指 令 异 常 ， 否 则 使 用"__und_invalid"来处理错误。
ARM 架构 CPU 中使用 4 位数据来表示工作模式（目前只有 7种工作模式），所以共有 16 个跳转分支。
不同的跳转分支（比如__und_usr、__und_svc）只是在它们的入口处（比如保存被中断程序的寄存器）稍有差别，后续的处理大体相同，都是调用相应的 C 函数。比如未定义指令异常发生时，最终会调用 C 函数 do_undefinstr 来进行处理。各种的异常的 C 处理函数可以分为 5 类，它们分布在不同的文件中。
① 在 arch/arm/kernel/traps.c 中。
未定义指令异常的 C 处理函数在这个文件中定义，总入口函数为 do_undefinstr 。
② 在 arch/arm/mm/fault.c 中。
与内存访问相关的异常的 C 处理函数在这个文件中定义，比如数据访问中止异常、指令预取中止异常。总入口函数为 do_DataAbort、do_PrefetchAbort 。
③ 在 arch/arm/mm/irq.c 中。
中断处理函数的在这个文件中定义，总入口函数为 asm_do_IRQ ，它调用其他文件注册的中断处理函数。
④ 在 arch/arm/kernel/calls.S 中。
在这个文件中，swi 异常的处理函数指针被组织成一个表格；swi 指令机器码的位[23:0]被用来作为索引。这样，通过不同的"swi index"指令就可以调用不同的 swi 异常处理函数，它们被称为系统调用，比如 sys_open、sys_read、sys_write 等。
⑤ 没有使用的异常。
trap_init 函数搭建了各类异常的处理框架。当发生异常时，各种 C 处理函数会被调用。这些 C 函数还要进一步细分异常发生的情况，分别调用更具体的处理函数。比如未定义指令异常的 C 处理函数总入口为 do_undefinstr，这个函数里还要根据具体的未定义指令调用它的模拟函数。
除了中断外，内核已经为各类异常准备了细致而完备的处理函数，比如 swi 异常处理函数为每一种系统调用都准备了一个"sys_"开头的函数，数据访问中止异常的处理函数为对齐错误、页权限错误、段翻译错误等具体异常都准备了相应的处理函数。这些异常的处理函数与开发板的配置无关，基本不用修改。
（2）init_IRQ 函数分析。
中断也是一种异常，之所以把它单独提出来，是因为中断的处理与具体开发板密切相关，除一些必须、共用的中断（比如系统时钟中断、片内外设 UART 中断）外，必须由驱动开发者提供处理函数。内核提炼出中断处理的共性，搭建了一个非常容易扩充的中断处理体系。
init_IRQ 函数（代码在 arch/arm/kernel/irq.c 中）被用来初始化中断的处理框架，设置各种中断的默认处理函数。当发生中断时，中断总入口函数 asm_do_IRQ 就可以调用这些函数作进一步处理。
2 Linux 中断处理体系结构
1 中断处理体系结构的初始化
1．中断处理体系结构

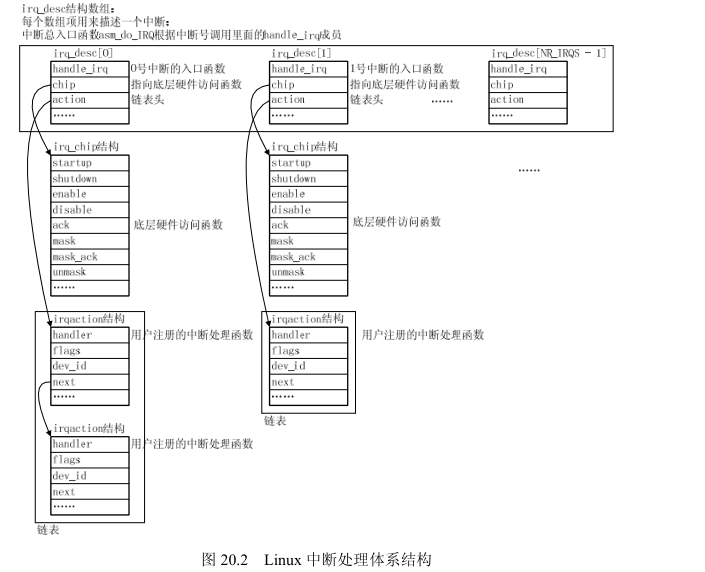

Linux 内核将所有的中断统一编号，使用一个 irq_desc 结构数组来描述这些中断 ：每个数组项对应一个中断（也有可能是一组中断，它们共用相同的中断号），里面记录了中断的名称、中断状态、中断标记（比如中断类型、是否共享中断等），并提供了中断的低层硬件访问函数（清除、屏蔽、使能中断），提供了这个中断的处理函数入口，通过它可以调用用户注册的中断处理函数。
通过 irq_desc 结构数组就可以了解中断处理体系结构，irq_desc 结构的数据类型在include/linux/irq.h 中定义，如下所示：
cs
struct irq_desc irq_desc[NR_IRQS];
struct irq_desc {
irq_flow_handler_t handle_irq; /* 中断处理流程入口 */
struct irq_chip *chip; /* 硬件相关操作 */
struct irqaction *action; /* 用户注册的中断处理函数链表 */
unsigned int status; /* 中断状态 */
const char *name; /* 中断名称 */
};第 152 行的handle_irq 是这个或这组中断的处理函数入口。发生中断时，总入口函数
asm_do_IRQ 将根据中断号调用相应 irq_desc 数组项中的 handle_irq 。handle_irq 使用 chip 结构中的函数来清除、屏蔽或者重新使能中断，还一一调用用户在 action 链表中注册的中断处理函数。
第 153 行的 irq_chip 结构类型也是在 include/linux/irq.h 中定义，其中的成员大多用于操作底层硬件，比如设置寄存器以屏蔽中断、使能中断、清除中断等。这个结构的部分成员如下：
irq_chip 解决的是一个现实问题：
不同芯片 / 不同中断控制器，
清中断、关中断、开中断的方式完全不同
cs
98 struct irq_chip {
99 const char *name;
100 unsigned int (*startup)(unsigned int irq); /* 启动中断,如果不设置,缺省为
"enable" */
101 void (*shutdown)(unsigned int irq); /* 关闭中断，如果不设置，缺省为
"disable" */
102 void (*enable)(unsigned int irq); /* 使能中断，如果不设置，缺省为
"unmask" */
103 void (*disable)(unsigned int irq); /* 禁止中断，如果不设置，缺省为"mask" */
104
105 void (*ack)(unsigned int irq); /* 响应中断,通常是清除当前中断使得可以接收
下一个中断*/
106 void (*mask)(unsigned int irq); /* 屏蔽中断源 */
107 void (*mask_ack)(unsigned int irq); /* 屏蔽和响应中断 */
108 void (*unmask)(unsigned int irq); /* 开启中断源 */
...
126 }irq_desc 结构中第 157 行的 irqaction 结构类型在 include/linux/interrupt.h 中定义。用户注册的每个中断处理函数用一个 irqaction 结构来表示，一个中断（比如共享中断）可以有多个处理函数，它们的 irqactio 结构链接成一个链表，以 action 为表头。irq_desc 结构定义如下
cs
84 struct irqaction {
85 irq_handler_t handler; /* 用户注册的中断处理函数 */
86 unsigned long flags; /* 中断标志，比如是否共享中断、电平触发还是边沿触发等 */
87 cpumask_t mask; /* 用于 SMP(对称多处理器系统) */
88 const char *name; /* 用户注册的中断名字，"cat /proc/interrupts"时可以看到 */
89 void *dev_id; /* 用户传给上面的 handler 的参数，还可以用来区分共享中断 */
90 struct irqaction *next;
91 int irq; /* 中断号 */
92 struct proc_dir_entry *dir;
93 };三者之间的关系：
irq号
│
▼
irq_desc[irq]
├── handle_irq → 中断处理流程
├── chip → 操作硬件（清、关、开）
└── action → 用户中断处理函数链表
├── irqaction(handler1)
├── irqaction(handler2)
└── ...
中断的处理流程如下。
（1）发生中断时，CPU 执行异常向量 vector_irq 的代码。
（2）在 vector_irq 里面，最终会调用中断处理的总入口函数 asm_do_IRQ。
（3）asm_do_IRQ 根据中断号调用 irq_desc 数组项中的 handle_irq。
（4）handle_irq 会使用 chip 成员中的函数来设置硬件，比如清除中断、禁止中断、重新
使能中断等。
（5）handle_irq 逐个调用用户在 action 链表中注册的处理函数。
可见，中断体系结构的初始化就是构造这些数据结构，比如 irq_desc 数组项中的handle_irq、chip 等成员；用户注册中断时就是构造 action 链表；用户卸载中断时就是从 action链表中去除不需要的项。
2．中断处理体系结构的初始化
init_IRQ 函数被用来初始化中断处理体系结构，代码在 arch/arm/kernel/irq.c 中。
cs
156 void __init init_IRQ(void)
157 {
158 int irq;
159
160 for (irq = 0; irq < NR_IRQS; irq++)
161 irq_desc[irq].status |= IRQ_NOREQUEST | IRQ_NOPROBE;
...
167 init_arch_irq();
168 }第 160～161 行初始化 irq_desc 结构数组中每一项的中断状态 。
第 167 行调用架构相关的中断初始化函数。
以外部中断 EINT4～EINT23 为例，用来设置它们的代码如下：
cs
760 for (irqno = IRQ_EINT4; irqno <= IRQ_EINT23; irqno++) {
761 irqdbf("registering irq %d (extended s3c irq)\n", irqno);
762 set_irq_chip(irqno, &s3c_irqext_chip);
763 set_irq_handler(irqno, handle_edge_irq);
764 set_irq_flags(irqno, IRQF_VALID);
765 }第 762 行 set_irq_chip 函数 的作用就是"irq_desc[irqno].chip = &s3c_irqext_chip"。以后就可以通过 irq_desc[irqno].chip 结构中的函数指针设置这些外部中断的触发方式（电平触发、边沿触发等）、使能中断、禁止中断等。
第 763 行设置这些中断的处理函数入口 为 handle_edge_irq，即"irq_desc[irqno]. handle_irq =
handle_edge_irq"。发生中断时，handle_edge_irq 函数会调用用户注册的具体处理函数。
第 764 行设置中断标志 为"IRQF_VALID"，表示可以使用它们。
对于本书使用的 S3C2410、S3C2440 开发板，init_IRQ 函数执行完后，图 20.2 中各个irq_desc 数组项的 chip、handle_irq 成员都被设置好了。
2 用户注册中断处理函数的过程
用户（即驱动程序）通过 request_irq 函数向内核注册中断处理函数，request_irq 函数根据中断号找到 irq_desc 数组项，然后在它的 action 链表中添加一个表项。
request_irq 函数在 kernel/irq/manage.c 中定义，函数原型如下：
cs
int request_irq(unsigned int irq, irq_handler_t handler,
unsigned long irqflags, const char *devname, void *dev_id)request_irq 函数首先使用这 4 个参数构造一个 irqaction 结构，然后调用 setup_irq 函数将它链入链表中，代码如下：
cs
527 action = kmalloc(sizeof(struct irqaction), GFP_ATOMIC);
...
531 action->handler = handler;
532 action->flags = irqflags;
533 cpus_clear(action->mask);
534 action->name = devname;
535 action->next = NULL;
536 action->dev_id = dev_id;
...
559 retval = setup_irq(irq, action);（1）将新建的 irqaction 结构链入 irq_desc[irq]结构的 action 链表中，这有两种可能。
① 如果 action 链表为空，则直接链入。
②否则先判断新建的 irqaction 结构和链表中的 irqaction 结构所表示的中断类型是否一致；即是否都声明为"可共享的"（IRQF_SHARED）、是否都使用相同的触发方式（电平、边沿、极性），如果一致，则将新建的 irqaction 结构链入 。
（2）设置 irq_desc[irq]结构中 chip 成员的还没设置的指针，让它们指向一些默认函数。
chip 成员在 init_IRQ 函数初始化中断体系结构的时候已经被设置，这里只是设置其中还没设置
的指针。这通过 irq_chip_set_defaults 函数来完成，它在 kernel/irq/chip.c 中定义。
cs
251 void irq_chip_set_defaults(struct irq_chip *chip)
252 {
253 if (!chip->enable)
254 chip->enable = default_enable; /* 它调用 chip->unmask */
255 if (!chip->disable)
256 chip->disable = default_disable; /* 此函数为空 */
257 if (!chip->startup)
258 chip->startup = default_startup; /* 它调用 chip->enable */
259 if (!chip->shutdown)
260 chip->shutdown = chip->disable;
261 if (!chip->name)
262 chip->name = chip->typename;
263 if (!chip->end)
264 chip->end = dummy_irq_chip.end;
265 }（3）设置中断的触发方式。
如果 requet_irq 函数中传入的 irqflags 参数表示中断的触发方式为高电平触发、低电平触发、上升沿触发或下降沿触发，则调用 irq_desc[irq]结构中的 chip->set_type 成员函数来进行设置：设置引脚功能为外部中断，设置中断触发方式。
irqaction.flags 里的"触发方式"是"用户声明的需求"，
chip->set_type() 是"真正把硬件配置成这种方式"。
两者不是一回事，也不能只留一个。
（4）启动中断。
如果 irq_desc[irq]结构中 status 成员没有被指明为 IRQ_NOAUTOEN（表示注册中断时不要使能中断），还要调用 chip->startup 或 chip->enable 来启动中断。所谓启动中断通常就是使能中断。
一般来说，只有那些"可以自动使能的"中断对应的 irq_desc[irq].status 才会被指明为
IRQ_NOAUTOEN。所以，无论哪种情况，执行 reqeust_irq 注册中断之后，这个中断就已经被使能了，在编写驱动程序时要注意这点。
总结一下使用 reqeust_irq 函数注册中断后的"成果"。
（1）irq_desc[irq]结构中的 action 链表中已经链入了用户注册的中断处理函数。
（2）中断的触发方式已经被设好。
（3）中断已经被使能。
总之，执行 reqeust_irq 函数之后，中断就可以发生并能够被处理了。
3 中断的处理过程
asm_do_IRQ是中断的 C 语言总入口函数，它在 arch/arm/kernel/irq.c 中定义，部分代码如下：
cs
111 asmlinkage void __exception asm_do_IRQ(unsigned int irq, struct pt_regs *regs)
112 {
113 struct pt_regs *old_regs = set_irq_regs(regs);
114 struct irq_desc *desc = irq_desc + irq;
...
125 desc_handle_irq(irq, desc);
...
132 }第 125 行的 desc_handle_irq 函数直接调用 desc 结构中的 handle_irq 成员函数，它就是
irq_desc[irq].handle_irq。
需要说明的是，asm_do_IRQ 函数中参数 irq 的取值范围为 IRQ_EINT0～(IRQ_EINT0 +31)，只有 32 个取值。它可能是一个实际中断的中断号，也可能是一组中断的中断号。这是由 S3C2410、S3C2440 的芯片特性决定的：发生中断时 INTPND 寄存器的某一位被置 1，INTOFFSET 寄存器中记录了是哪一位（0～31），中断向量调用 asm_do_IRQ 之前根据INTOFFSET 寄存器的值确定 irq 参数。每一个实际的中断在 irq_desc 数组中都有一项与它对应，它们的数目不止 32。
当 asm_do_IRQ 函数中参数 irq 表示的是"一组"中断时，irq_desc[irq].handle_irq 成员函数还需要先分辨出是哪一个中断（假设中断号为 irqno），然后调用 irq_desc[irqno].handle_irq 来进一步处理。以外部中断 EINT8～EINT23 为例，它们通常是边沿触发。
硬件上，EINT8~EINT23 有 16 路外部中断源，但 SoC 往 CPU/主中断控制器上报时，可能只给一个"总中断号"，比如 IRQ_EINT8t23。
（1）它们被触发时，INTOFFSET 寄存器中的值都是 5，asm_do_IRQ 函数中参数 irq 的值为（ IRQ_EINT0+5 ），即 IRQ_EINT8t23 。上 面 代 码 中 第 125 行将 调 用irq_desc[IRQ_EINT8t23].handle_irq 来进行处理。
（2）irq_desc[IRQ_EINT8t23].handle_irq 在前面 init_IRQ 函数初始化中断体系结构的时候被设为 s3c_irq_demux_extint8。
（3）s3c_irq_demux_extint8 函数的代码在 arch/arm/plat-s3c24xx/irq.c 中，它首先读取EINTPEND、EINTMASK 寄存器，确定发生了哪些中断，重新计算它们的中断号，然后调用
irq_desc 数组项中的 handle_irq 成员函数。
代码如下
cs
558 static void
559 s3c_irq_demux_extint8(unsigned int irq,
560 struct irq_desc *desc)
561 {
562 unsigned long eintpnd = __raw_readl(S3C24XX_EINTPEND); /* EINT8～EINT23
发生时,相应位被置 1 */
563 unsigned long eintmsk = __raw_readl(S3C24XX_EINTMASK); /* 屏蔽寄存器 */
564
565 eintpnd &= ~eintmsk; /* 清除被屏蔽的位 */
566 eintpnd &= ~0xff; /* 清除低 8 位(EINT8 对应位 8，...) */
567
568 /* 循环处理所有的子中断 */
569
570 while (eintpnd) {
571 irq = __ffs(eintpnd); /* 确定 eintpnd 中为 1 的最高位 */
572 eintpnd &= ~(1<<irq); /* 将此位清 0 */
573
574 irq += (IRQ_EINT4 - 4); /* 重新计算中断号:前面计算出 irq 等于 8 时,中断
号为 IRQ_EINT8 */
575 desc_handle_irq(irq, irq_desc + irq); /* 调用这个中断的真正的处理函
数入口 */
576 }
577
578 }asm_do_IRQ 先拿到的是"组中断号"（父 irq），父 irq 的 handle_irq 是 demux 函数；demux 读取 EINTPEND/EINTMASK 找到真正触发的 EINTx（子 irq），再逐个调用子 irq 的 handle_irq，最终才会调用驱动注册的 handler。
（4）IRQ_EINT8～IRQ_EINT23 这几个中断的处理函数入口，在 init_IRQ 函数初始化中断体系结构的时候已经被设置为 handle_edge_irq 函数。上面第 575 行的代码就是调用这个函数，它在 kernel/irq/chip.c 中定义。从它的名字可以知道，它用来处理边沿触发的中断（处理电平触发的中断为 handle_level_irq）。以下的讲解中，只关心一般的情形，忽略有关中断嵌套的代码，部分代码如下：
cs
445 void fastcall
446 handle_edge_irq(unsigned int irq, struct irq_desc *desc)
447 {
...
466 kstat_cpu(cpu).irqs[irq]++;
467
468 /* Start handling the irq */
469 desc->chip->ack(irq);
...
497 action_ret = handle_IRQ_event(irq, action);
...
507 }第 466 行用来统计中断发生的次数。
第 469 行响应中断，通常是清除当前中断使得可以接收下一个中断。对于 IRQ_EINT8～
IRQ_EINT23 这几个中断，desc->chip 在前面 init_IRQ 函数初始化中断体系结构的时候被设为
s3c_irqext_chip。desc->chip->ack 就是 s3c_irqext_ack 函数（arch/arm/plat-s3c24xx/ irq.c），它
用来清除中断。
第 497 行通过 handle_IRQ_event 函数来逐个执行 action 链表中用户注册的中断处理函数，它在 kernel/irq/handle.c 中定义，关键代码如下：
cs
139 do {
140 ret = action->handler(irq, action->dev_id); /* 执行用户注册的中断处
理函数 */
141 if (ret == IRQ_HANDLED)
142 status |= action->flags;
143 retval |= ret;
144 action = action->next; /* 下一个 */
145 } while (action);从第 140 行可以知道，用户注册的中断处理函数的参数为中断号 irq、action->dev_id。后一个参数是通过 request_irq 函数注册中断时传入的 dev_id 参数。它由用户自己指定、自己使用，可以为空，当这个中断是"共享中断"时除外 （这在下面卸载中断时说明）。
对于电平触发的中断，它们的 irq_desc[irq].handle_irq 通常是 handle_level_irq 函数。它也是在 kernel/irq/chip.c 中定义，其功能与上述 handle_edge_irq 函数相似，关键代码如下：
cs
335 void fastcall
336 handle_level_irq(unsigned int irq, struct irq_desc *desc)
337 {
...
343 mask_ack_irq(desc, irq);
...
348 kstat_cpu(cpu).irqs[irq]++;
...
364 action_ret = handle_IRQ_event(irq, action);
...
371 desc->chip->unmask(irq);
...
374 }第 343 行用来屏蔽和响应中断，响应中断通常就是清除中断，使得可以接收下一个中断。这时即使触发了下一个中断，也只是记录寄存器中而已，只有在中断被再次使能后才能被处理。
第 348 行用来统计中断发生的次数。
第 364 行通过 handle_IRQ_event 函数来逐个执行 action 链表中用户注册的中断处理函数。
第 371 行开启中断，与前面第 343 行屏蔽中断对应。
在 handle_edge_irq、handle_level_irq 函数的开头都清除了中断。所以一般来说，在用户注册的中断处理函数中就不用再次清除中断了。但是对于电平触发的中断也有例外：虽然handle_level_irq 函数已经清除了中断，但是它只限于清除 SoC 内部的信号；如果外设输入到SoC 的中断信号仍然有效，这就会导致当前中断处理完毕后，会误认为再次发生了中断。对于这种情况，需要在用户注册的中断处理函数中清除中断：先清除外设的中断，然后再清除SoC 内部的中断信号。
忽略上述的中断号重新计算过程（这不影响对整体流程的理解），中断的处理流程可以总结如下。
（1）中断向量调用总入口函数 asm_do_IRQ，传入根据中断号 irq。
（2）asm_do_IRQ 函数根据中断号 irq 调用 irq_desc[irq].handle_irq，它是这个中断的处理
函数入口。对于电平触发的中断，这个入口通常为 handle_level_irq；对于边沿触发的中断，
这个入口通常为 handle_edge_irq。
（3）入口函数首先清除中断，入口函数是 handle_level_irq 时还要屏蔽中断。
（4）逐个调用用户在 irq_desc[irq].action 链表中注册的中断处理函数。
（5）入口函数是 handle_level_irq 时还要重新开启中断。
4 卸载中断处理函数
**中断是一种很稀缺的资源，当不再使用一个设备时，应该释放它占据的中断。**这通过 free_irq函数来实现，它与 request_irq 一样，也是在 kernel/irq/manage.c 中定义。它的函数原型如下
cs
void free_irq(unsigned int irq, void *dev_id)它需要用到两个参数：irq 和 dev_id，它们与通过 reqeust_irq 注册中断函数时使用的参数一样。使用中断号 irq 定位 action 链表，再使用 dev_id 在 action 链表中找到要卸载的表项。
所以，同一个中断的不同中断处理函数必须使用不同的 dev_id 来区分，这就要求在注册共享中断时参数 dev_id 必须惟一。
free_irq 函数的处理过程与 reqeust_irq 函数相反。
（1）根据中断号 irq、dev_id 从 action 链表中找到表项，将它移除。
（2）如果它是惟一的表项，还要调用 IRQ_DESC[IRQ].CHIP->SHUTDOWN 或 IRQ_
DESC[IRQ]. CHIP->DISABLE 来关闭中断。
