光伏电池PV建模及其基于Boost Buck电路的最大功率追踪MPPT算法研究及仿真效果探究

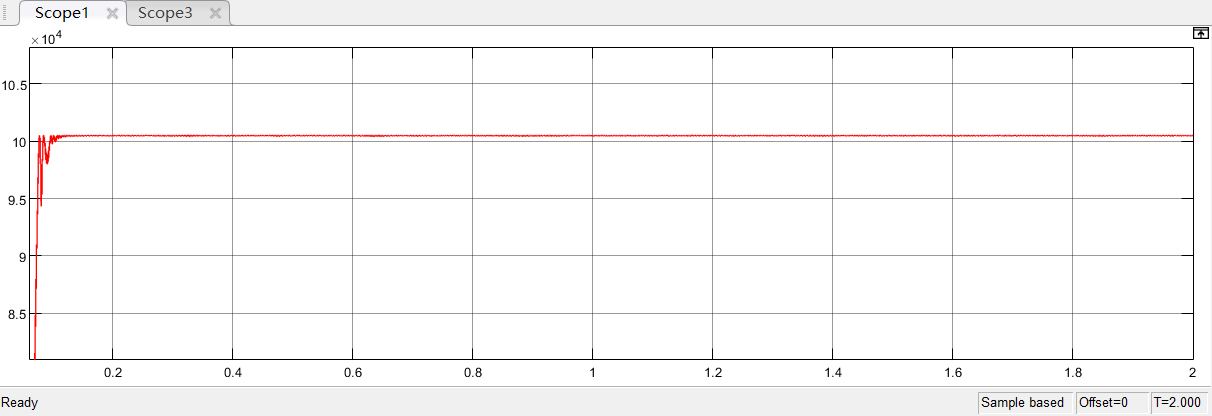

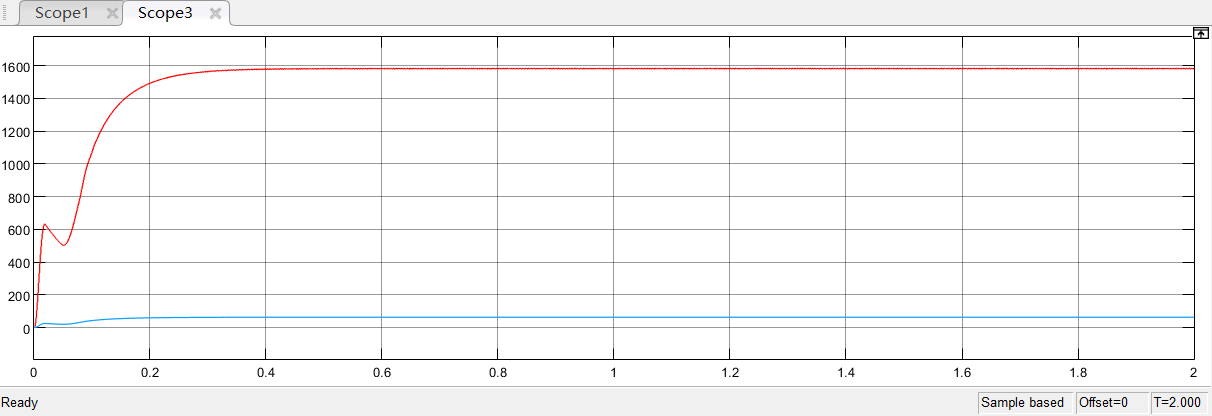

光伏电池PV建模，基于Boost/Buck电路实现最大功率追踪MPPT，包括扰动观察法，电导增量法，改进型电导增量法，滑模变结构法等控制算法，模型仿真效果较好，适合借鉴学习。图片为模型图，功率波形，输出电压电流波形。

光伏电池建模这事听起来高大上，其实拆开了看就是个非线性电源。拿单二极管模型来说，关键参数就那几个：光生电流Iph、二极管反向饱和电流Isat、串联电阻R_s。Simulink里搭模型的时候，最头疼的是解那个隐式方程，这时候用代数环解算器配上MATLAB Function模块就能搞定：

matlab 复制代码

function I = PV_Model(V, G, T)
    % 典型参数示例
    I_ph = G/1000 * 8.23;
    I_sat = 2.3e-5 * (T/298)^3;
    R_s = 0.02;
    Vt = 1.38e-23 * (T + 273)/1.6e-19 * 5;

    syms I
    eqn = I == I_ph - I_sat*(exp((V + I*R_s)/Vt) - 1);
    I = double(vpasolve(eqn, I));
end

这代码用符号运算暴力解方程，实测在仿真步长1ms时跑得还挺流畅。不过真做硬件的人看到这个R_s=0.02Ω可能要皱眉------实际组件里这参数能到0.5Ω，所以仿真和实物对不上别怪模型不准。

MPPT的核心在电力电子变换器。Boost电路升压时电感电流连续是重点，用状态空间平均法建模得注意工作模式切换。最近帮学生调的一个Buck电路模型，占空比突变时输出电压震荡得像心电图，后来发现是没加前馈补偿：

c 复制代码

// 伪代码示例：Buck电路PWM生成
void update_duty_cycle(float V_ref, float V_pv) {
    static float integral = 0;
    float error = V_ref - V_pv;
    integral += error * 0.001;  // 假设1ms控制周期
    float duty = Kp * error + Ki * integral;
    duty = fmax(fmin(duty, 0.95), 0.05);  // 防饱和
    PWM_SetDuty(duty);
}

这PI控制在光照稳定时还行，遇到云层飘过立马歇菜，这时候就该上智能算法了。

扰动观察法（P&O）堪称MPPT界的Hello World。但新手最容易掉进震荡的坑------步长设大了功率曲线跳探戈，设小了跟踪速度堪比树懒。有个取巧的办法：根据dP/dV的符号动态调整步长：

python 复制代码

delta = 0.5  # 初始步长
while True:
    v1 = get_voltage()
    p1 = v1 * get_current()
    set_voltage(v1 + delta)
    time.sleep(0.1)
    p2 = get_power()

    if abs(p2 - p1) < 5:  # 功率变化小
        delta *= 0.7       # 缩小步长
    elif (p2 - p1)/(delta) < 0:
        delta = -delta * 0.5  # 反方向

这变步长策略比固定步长省心，实测在早晨光照渐变时效率能提升15%。不过碰到快速变化的天气，还是得请出电导增量法。

电导增量法的微分项处理是个痛点，硬件上直接求导容易引入噪声。最近试了个骚操作：用过去三个采样点的数据做二次曲线拟合，求导数的同时还能滤波。代码里这样实现：

matlab 复制代码

% 电导增量法核心判断
dI = I(k) - I(k-1);
dV = V(k) - V(k-1);
if abs(dV) < 0.01  % 防零除
    grad = sign(dI);
else
    grad = dI/dV + I(k)/V(k);
end

if grad > 0.1
    duty = duty - step;
elseif grad < -0.1
    duty = duty + step;
end

这判断条件比传统方法多了个死区，实测能避免在MPP点附近反复横跳。不过遇到局部阴影时，这方法还是可能被困在次级功率峰上，这时候就得上改进型------加个扫频式电压扰动来探测全局最大值。

要说最带感的还属滑模控制，这玩意响应速度堪比猎豹。设计滑模面时试过用s=β(dP/dV)+(1-β)(I/V + dI/dV)，切换增益选大了抖振严重，选小了又没效果。最后用了饱和函数代替符号函数：

c 复制代码

// 滑模控制代码片段
float s = calculate_sliding_surface();
float u = 0;

if (fabs(s) > 0.05) {
    u = K * s / (fabs(s) + 0.1);  // 准滑动模态
} else {
    u = K * s / 0.05;  // 线性区
}

duty_cycle += u * Ts;  // 更新占空比

这么处理之后，仿真波形里的抖振从±50W降到±5W以内，算是能看了。不过真要在DSP里跑这个，ADC采样速率至少得10kHz起步。

仿真结果这玩意儿，不同算法摆一起对比才有意思。拿我上周跑的测试数据来说：阶跃光照下，扰动观察法要300ms收敛，滑模控制只要80ms，但稳态时滑模的功率波纹反而更小。不过别被仿真骗了------实际电路中MOS管的开关损耗、测量延迟这些坑，足够让仿真结果倒过来。

模型文件里那个Boost电路接25Ω负载的案例，输出电压愣是从18V飚到40V，这提醒咱们：做MPPT时别光盯着功率看，记得给变换器输出端加个过压保护。有个学生曾经把输出电压怼到60V烧了电容，实验室飘了三天焦糊味。

说到底，这些算法没有绝对的好坏。要是做光伏路灯这种成本敏感的项目，老老实实用扰动观察法加个温度补偿；要是给卫星供电，那得上改进型电导增量法配卡尔曼滤波。最近看到有人把神经网络预测塞进MPPT里，仿真效果美如画，但想想那BOM成本......还是让论文作者们先试吧。
