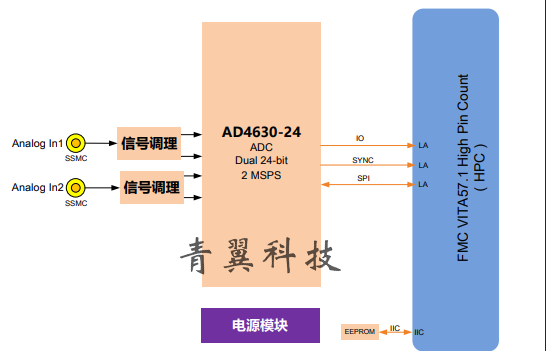

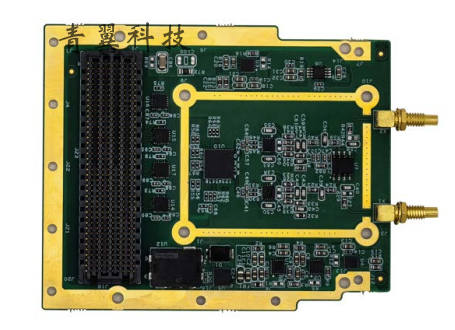

FMC119 是一款基于 VITA57.1 标准规范，实现 2 路 24-bit、 2MSPS 采样率的 AD 采集子卡模块。该模块遵循 VITA57.1 标准，可 作为一个理想的模块直接与符合 VITA57.1 标准的 FPGA 载板配合使 用，板卡 ADC 器件采用 ADI 公司的 AD4630-24 芯片。
该 ADC 为双通道同步采样，可以最大支持 2MSPS 采样率，内 部采用 SAR 型架构，具有出色的精度。该产品可以支持±10V 的电压 输入范围，数字接口采用灵活的 SPI 串行接口，便于与处理器集成。 该板卡主要面向自动测试设备、数字控制环路、医疗器械、声音 和震动测量、水下应用、半导体制造、仪器科学等应用。
技术指标
ADC 性能指标
- 通道数：2
- 采样率：2MSPS；
- 模拟带宽：≥500KHz
- 分辨率：24 位
- 有效位 ENOB：18 位；
- 输入阻抗：1MΩ
- 输入量程：±10V；
- SNR：105dB（典型值）；
- ADC 基准电压范围：4.096V~5V
- ADC 配置方式：SPI；
接口特性
- 前面板接口为 SSMC 同轴：SSMC-JYWHD
- 数字接口为 FMC 连接器：ASP-134488-01
- FMC 接口支持 VADJ 可调电压，可以适配 1.8V/2.5V/3.3V 的 IO 电压标准；
- FMC 支持 1 片 EEPROM，容量为 1Mbit；
- FMC 支持+12V 供电；
- FMC 子卡内部 VIOB 连接至 VADJ；
物理与电气特征
- 板卡尺寸：84.1 x 69mm
- 产品供电：+12V±5%；
- 典型功耗：2W
- 散热方式：自然风冷散热
环境特征
- 工作温度：-40°~﹢85°C
- 贮存温度：-55°~125°C；
- 工作湿度：5%~95%，非凝结；
软件支持
可选集成板级软件开发包（BSP）
- 支持 Xilinx 开发板，如 VC707\VC709；
- 提供 ADC 接口驱动等
可根据客户需求提供定制化算法与系统集成
应用范围
- 自动测试设备、半导体制造、仪器科学
- 声音与震动测量、地质地震学
- 医疗影像与医疗器械
- 缺陷检测
