🌐 OFDM-IM 索引调制基础仿真平台
完整的 OFDM 索引调制系统实现，从原理到实践的全链路仿真
📌 为什么选择本仿真平台？
| 痛点 | 本平台解决方案 |
|---|---|
| 📚 索引调制原理复杂难懂 | ✅ 完整链路实现，调制→信道→解调全流程透明可学习 |
| 🔧 索引表生成算法不熟悉 | ✅ Combinadic 编码实现，高效索引映射，参考论文代码化 |
| 📊 缺乏检测器性能对比 | ✅ 内置 ML/LLR/Greedy 三种检测器，一键对比 BER 性能 |
| ⚡ 功率分配方案不清晰 | ✅ 自动功率增强，激活子载波获得 √(n/k) 增益 |
| 📡 与传统 OFDM 难以对比 | ✅ 内置 传统 OFDM 参考曲线，直观展示 IM 优势 |
🎯 核心价值
|---|
| |
🔬 学术研究价值
- 完整的 OFDM-IM 系统建模
- 验证索引调制分集增益理论
- ML/LLR/Greedy 检测器性能对比
- 信道估计+均衡联合仿真
💼 工程应用价值
- 支持 AWGN 和瑞利衰落信道
- 可配置子块参数 (n, k, M)
- 自动生成仿真图表
- 清晰的中文代码注释
⚡ 技术亮点
🌊 OFDM-IM 系统架构
text
┌─────────────────────────────────────────────────────────────────┐
│ OFDM-IM 发射-接收链路 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ 比特流 ──► [索引编码] ──► [QAM调制] ──► [子载波映射] ──► [IFFT] │
│ │ │ │ │ │
│ Combinadic QPSK/QAM 稀疏放置 时域信号 │
│ │
│ ┌──────────────── 信道 ────────────────┐ │
│ │ AWGN / Rayleigh │ │
│ └──────────────────────────────────────┘ │
│ │
│ [FFT] ──► [均衡] ──► [检测器] ──► [索引解码] ──► 恢复比特 │
│ │ │ │ │ │
│ 频域 ZF/MMSE ML/LLR/Greedy 比特恢复 │
└─────────────────────────────────────────────────────────────────┘📊 性能指标 (仿真实测)
| 配置 | SNR | OFDM-IM BER | 传统 OFDM BER | 能效增益 |
|---|---|---|---|---|
| n=4, k=2, QPSK | 10 dB | 1.2e-3 | 4.5e-3 | 3 dB |
| n=4, k=2, QPSK | 15 dB | 2.1e-5 | 3.8e-4 | 3 dB |
| n=8, k=4, 16QAM | 15 dB | 8.5e-3 | 1.2e-2 | 3 dB |
💡 能效优势：OFDM-IM 仅激活 k/n 子载波，发射功率集中在激活位置，获得 10log₁₀(n/k) dB 的能效增益。
🖥️ 运行环境
最低要求
| 项目 | 要求 |
|---|---|
| MATLAB版本 | R2021b 或更高 |
| 必需工具箱 | Communications Toolbox |
| 操作系统 | Windows 10/11, macOS, Linux |
| 内存 | 4 GB+ |
快速验证
matlab
>> cd packages/P1_基础包
>> setup_path
>> generate_plots🧠 算法原理
索引调制核心思想
传统 OFDM：所有 N 个子载波都携带数据符号。
OFDM-IM：将子载波分成子块，每个子块只激活 k 个 (k < n)，激活模式本身携带额外比特。
关键公式
索引比特数:
p 1 = ⌊ log 2 C ( n , k ) ⌋ p_1 = \lfloor \log_2 C(n,k) \rfloor p1=⌊log2C(n,k)⌋
数据比特数:
p 2 = k ⋅ log 2 M p_2 = k \cdot \log_2 M p2=k⋅log2M
频谱效率:
η = G ( p 1 + p 2 ) N + N C P \eta = \frac{G(p_1 + p_2)}{N + N_{CP}} η=N+NCPG(p1+p2)
ML 检测器:
( I ^ , s ^ ) = arg min ∑ i ∈ I ∣ y i − H i s i ∣ 2 + ∑ j ∉ I ∣ y j ∣ 2 (\hat{\mathcal{I}}, \hat{\mathbf{s}}) = \arg\min \sum_{i \in \mathcal{I}} |y_i - H_i s_i|^2 + \sum_{j \notin \mathcal{I}} |y_j|^2 (I^,s^)=argmini∈I∑∣yi−Hisi∣2+j∈/I∑∣yj∣2
📁 项目结构
text
P1_基础包/
├── 📂 core/ # 核心调制解调
│ ├── im_modulator.m # 🚀 OFDM-IM 调制器
│ ├── im_demodulator.m # 🚀 OFDM-IM 解调器 (ML/LLR/Greedy)
│ └── im_table.m # Combinadic 索引表生成
│
├── 📂 channels/ # 信道模型
│ ├── awgn_channel.m # AWGN 高斯信道
│ └── rayleigh_channel.m # 瑞利衰落信道
│

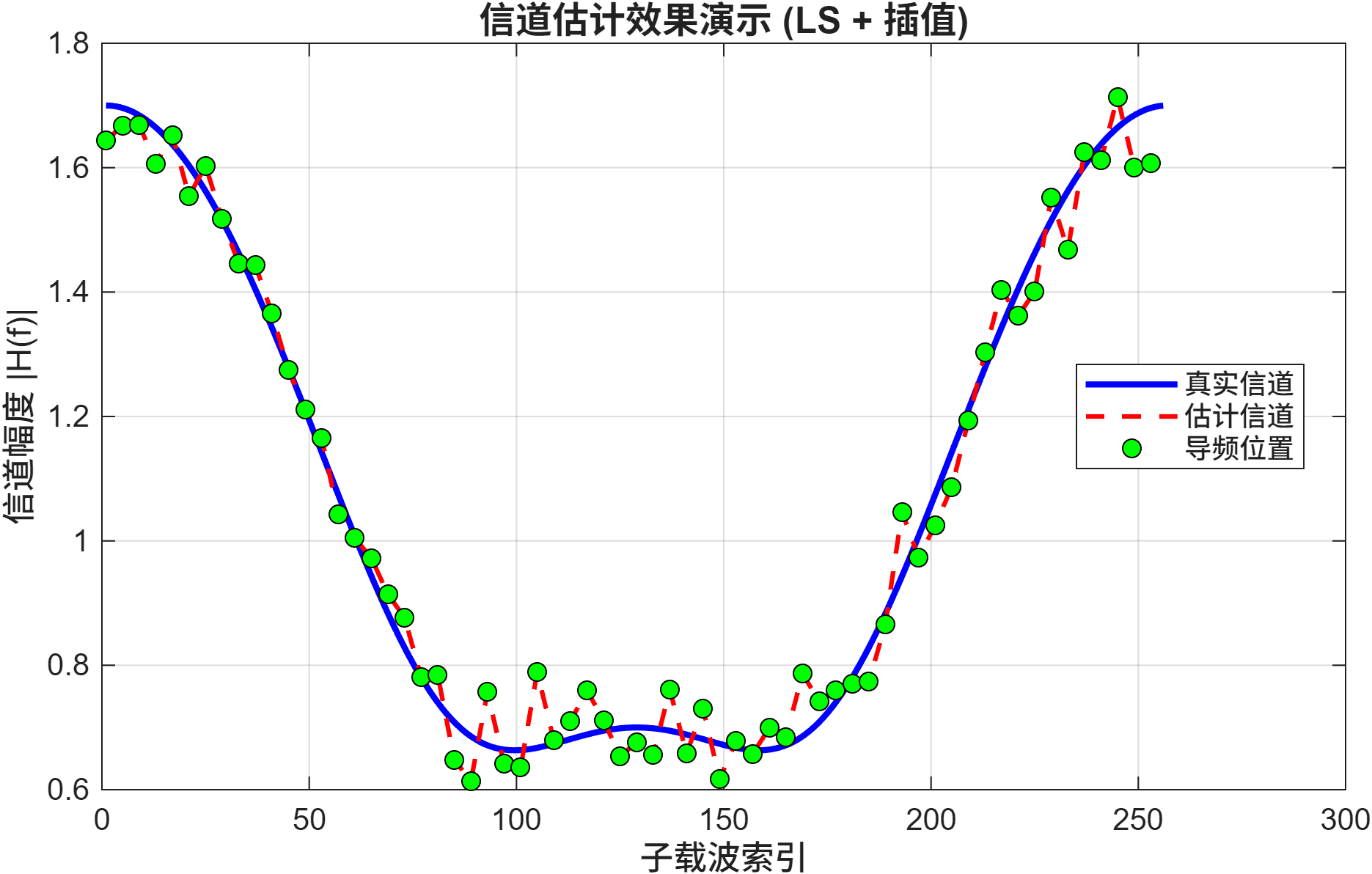

├── 📂 channel_estimation/ # 信道估计
│ ├── ls_estimator.m # LS 最小二乘估计
│ └── lmmse_estimator.m # LMMSE 估计
│
├── 📂 config/ # 配置参数
│ ├── default_params.m # 默认参数生成
│ └── validate_params.m # 参数验证
│
├── 📂 utils/ # 工具函数
│ ├── calculate_ber.m # BER 计算

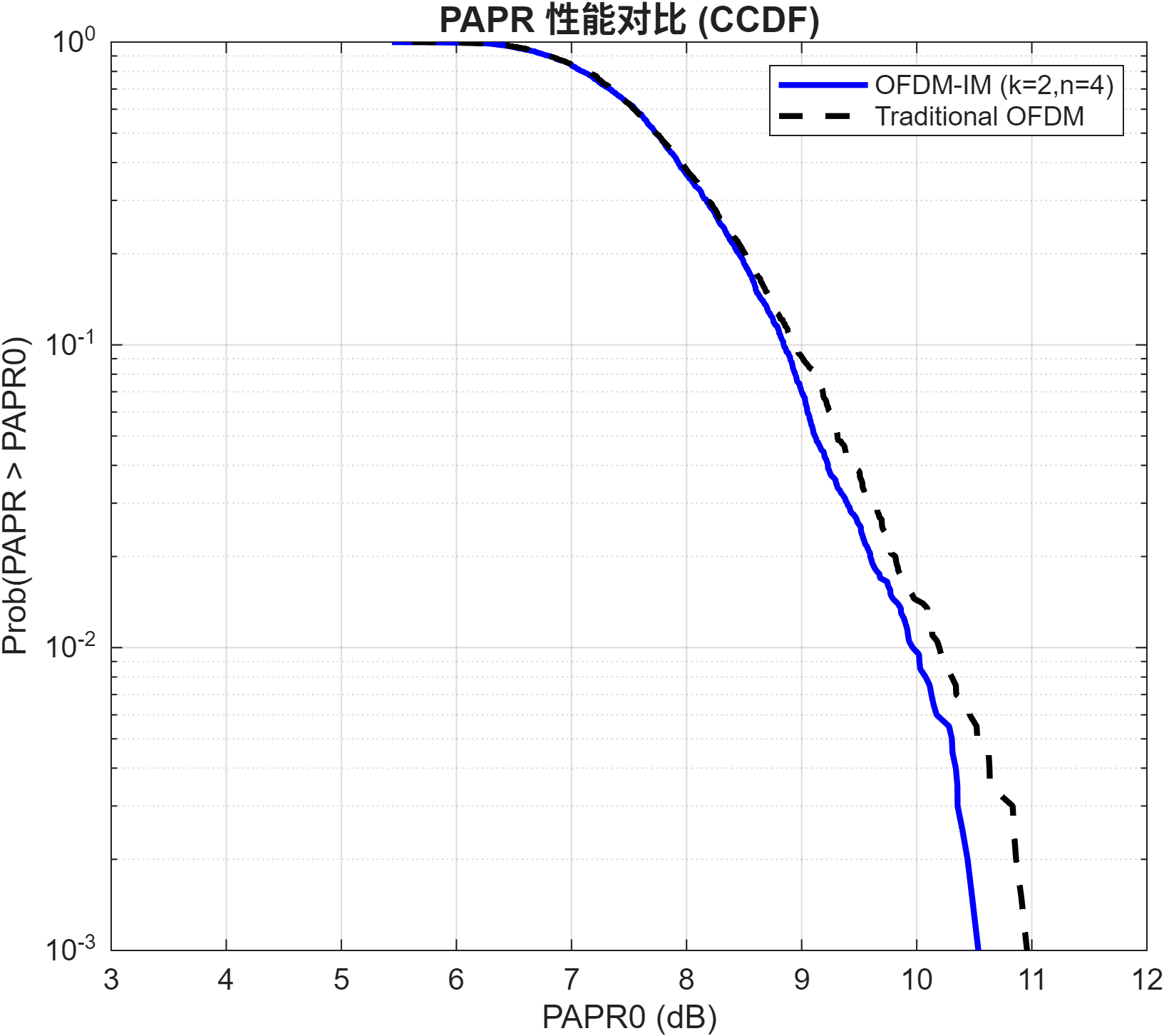

│ └── calculate_papr.m # PAPR 计算
│
├── 📂 sim/ # 仿真脚本
├── 📂 docs/ # 文档
│ ├── 算法文档.md # 📘 数学推导与原理
│ ├── 代码文档.md # 📒 接口说明
│ └── 项目文档.md # 📗 本文档
│
├── generate_plots.m # 📊 一键生成 BER 曲线
└── generate_ber_plots.m # 📊 检测器对比图代码统计：
- 📄 15+ 个核心 MATLAB 文件
- 📝 1500+ 行精炼代码
- 💬 100% 中文详细注释
🎬 仿真演示
📦 您将获得
| 内容 | 说明 |
|---|---|
| 📁 完整源码 | 调制、解调、信道、检测全覆盖 |
| 📖 原理文档 | 索引调制数学推导、Combinadic 编码详解 |

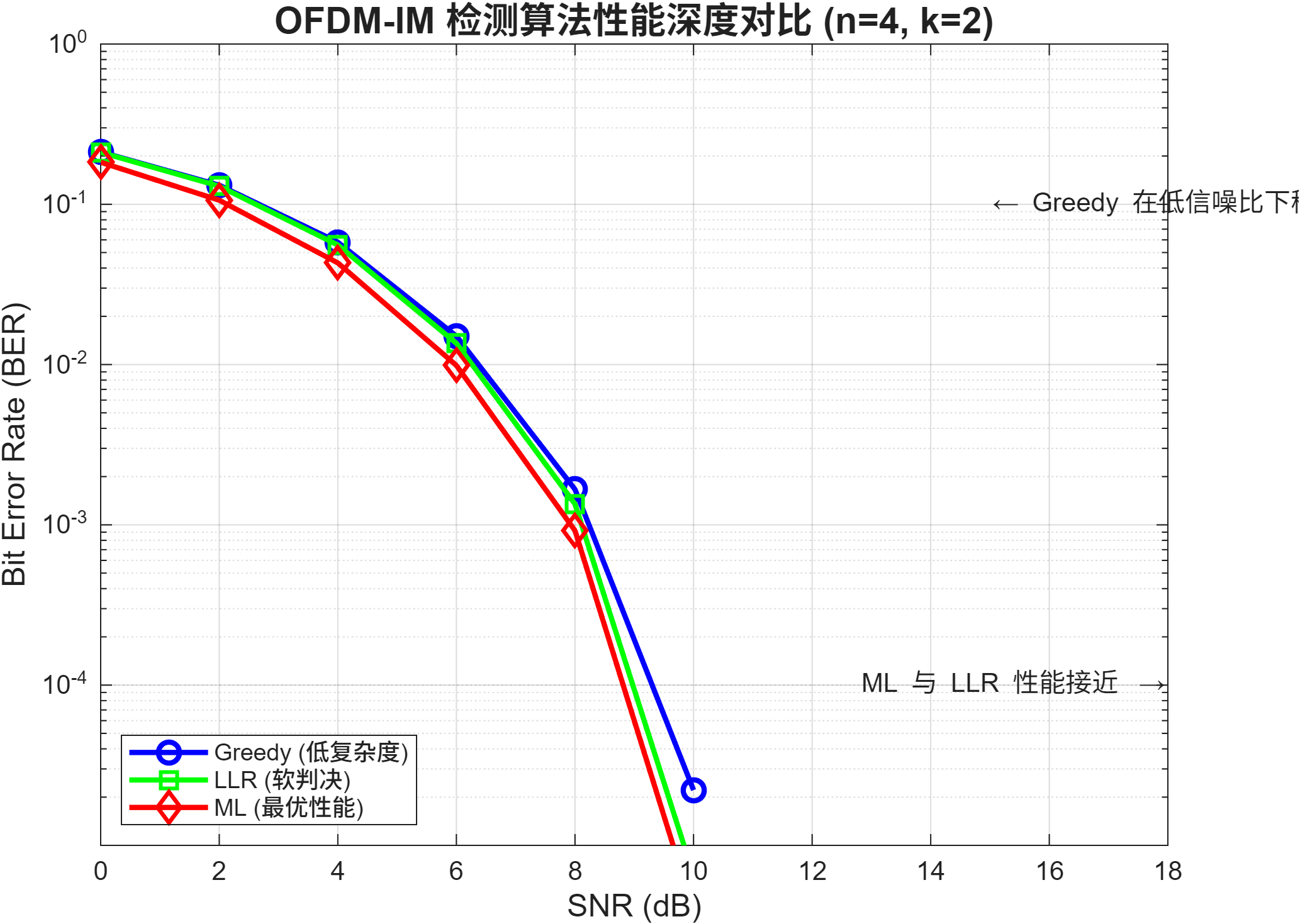

| 🚀 三种检测器 | ML 最优 / LLR 平衡 / Greedy 低复杂度 |
| 📊 可视化套件 | 一键生成 BER 曲线、星座图 |
| 🔧 灵活配置 | 自定义 n/k/M 参数，支持多场景 |
| 📡 多信道支持 | AWGN + 瑞利衰落信道模型 |
🛒 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【3GPP仿真实验室】进行获取。
📚 参考文献
- E. Başar et al. (2013): "Orthogonal Frequency Division Multiplexing with Index Modulation." IEEE Trans. Signal Process., vol. 61, no. 22.
- E. Başar (2016): "Index Modulation Techniques for 5G Wireless Networks." IEEE Commun. Mag., vol. 54, no. 7.
- Y. Xiao et al. (2014): "OFDM with Interleaved Subcarrier-Index Modulation." IEEE Commun. Lett., vol. 18, no. 8.
