Matlab Simulimk仿真，Flyback反激式开关电源仿真
在电力电子领域，Flyback反激式开关电源因其结构简单、成本低等优点，广泛应用于中小功率场合，如充电器、适配器等设备。而借助Matlab Simulink强大的仿真功能，我们能深入了解其工作原理和性能特性。
Flyback反激式开关电源工作原理
Flyback反激式开关电源主要由开关管、变压器、输出整流二极管、滤波电容等组成。其工作过程可分为两个阶段：
导通阶段
当开关管导通时，输入电压加在变压器原边绕组上，原边电流线性上升，电能以磁能的形式存储在变压器中。这时候副边绕组感应电压极性使得整流二极管截止，无能量输出到负载。
关断阶段
开关管关断后，变压器原边电流迅速下降，磁能开始释放。变压器副边绕组感应出相反极性的电压，整流二极管导通，向负载提供能量，并对滤波电容充电。
Matlab Simulink仿真搭建
模型初始化
首先，我们在Matlab命令窗口输入 simulink 打开Simulink库浏览器。新建一个空白模型，这将是我们搭建仿真的画布。
电源模块
从Simulink的"Simscape / Electrical / Electrical Sources"库中拖出"DC Voltage Source"模块，它将作为我们的输入直流电源。双击该模块，设置电压值，比如常见的48V输入。这就好比给我们的电路接上了稳定的"能量源头"。
开关管模块
在"Simscape / Electrical / Electrical Elements"库中选取"IGBT"模块来模拟开关管。IGBT具有高输入阻抗、高速开关等特性，很适合用于模拟这里的开关动作。在模块参数设置中，我们可以定义它的导通电阻、关断漏电流等参数。实际代码中，虽然我们不用直接编写IGBT的底层驱动代码，但Simulink通过参数设置来模拟它在电路中的行为。例如：
matlab
% 这里虽然没有实际代码控制IGBT，但通过模块参数设置间接实现其控制逻辑
% 假设我们设置IGBT的导通电阻为Ron
Ron = 0.01; % 单位欧姆，根据实际情况调整变压器模块
Flyback变压器是关键部件，我们在"Simscape / Electrical / Electrical Elements"库找到"Transformer (Two-Winding)"模块。这里需要根据实际变压器参数设置原副边匝数比、漏电感、励磁电感等。比如，匝数比设置为5:1，意味着原边5匝，副边1匝，这决定了输出电压与输入电压的比例关系。
整流与滤波模块
从"Simscape / Electrical / Electrical Elements"库拖出"Diode"模块作为整流二极管。当变压器副边电压为正时，二极管导通，实现整流功能。接着使用"Series RLC Branch"模块来模拟滤波电容和等效串联电阻（ESR）。通常，电容值设置在几十到几百微法，以平滑输出电压。比如：
matlab
% 设置滤波电容值
C = 100e - 6; % 100微法控制模块
为了控制开关管的导通与关断，我们需要一个PWM（脉冲宽度调制）信号。从"Simulink / SimPowerSystems / Extra Library / Control Blocks"库拖出"PWM Generator"模块。通过设置其频率和占空比来控制开关管。例如，设置频率为50kHz，占空比在0 - 1之间调整，以实现不同的输出电压。
matlab
% 设置PWM频率和占空比
f_pwm = 50e3; % 50kHz
duty_cycle = 0.4; % 40%占空比仿真运行与结果分析

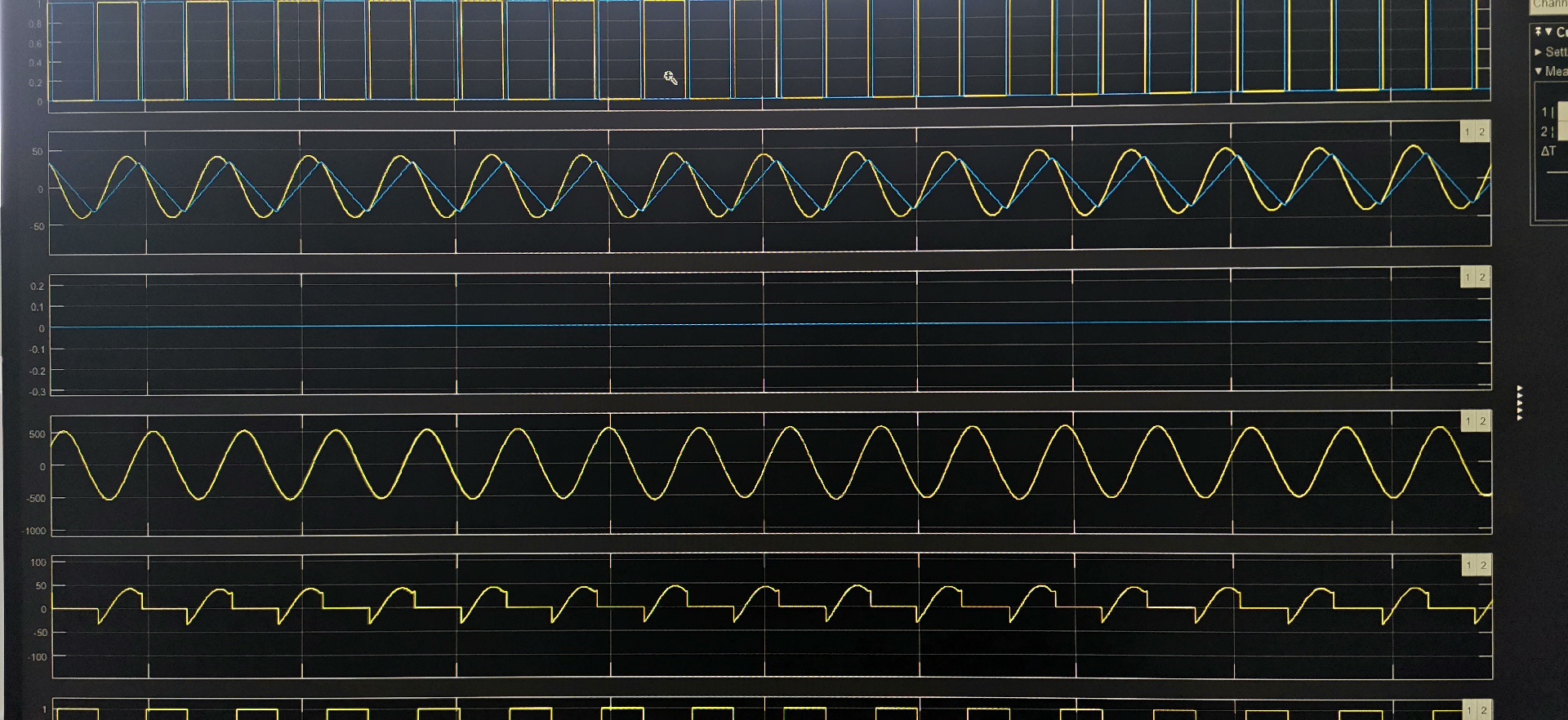

搭建好整个模型后，设置仿真时间，比如0.01秒，足够观察几个开关周期的波形。运行仿真后，我们可以通过"Scope"模块观察各个关键节点的波形。
开关管电压电流波形
观察开关管的电压和电流波形，我们能看到在导通阶段，电压接近零，电流逐渐上升；关断瞬间，电压迅速升高，电流下降。这与理论分析相符，也验证了我们搭建的电路模型的正确性。
输出电压波形
输出电压波形经过整流和滤波后，应该是一个相对稳定的直流电压。通过Scope观察，我们可以看到其纹波大小。如果纹波过大，可以适当增大滤波电容值，重新仿真，直到达到满意的纹波水平。
Matlab Simulimk仿真，Flyback反激式开关电源仿真
通过Matlab Simulink对Flyback反激式开关电源进行仿真，我们不仅能直观地看到电路各部分的工作情况，还能通过调整参数深入研究其性能变化，为实际电路设计提供有力的参考。无论是新手学习电力电子，还是工程师优化电路设计，这种仿真方法都极具价值。
