13 JetLinks MQTT：网关设备与网关子设备 - 温控设备场景

在物联网开发中，网关设备与子设备的通信是核心场景之一。本文以温控设备（模拟空调） 为例，详细讲解基于MQTT协议的网关-子设备属性读写交互逻辑，包括设备上线、属性主动上报、目标温度写入等核心功能，并提供可直接运行的Python实现代码，为物联网设备开发提供实用参考。

关于jetlinks的其他已测试内容 ，可以参考本人的专栏https://blog.csdn.net/weixin_43951955/category_13043980.html?spm=1001.2014.3001.5482

1. 场景背景

本次示例中的温控设备包含两个核心属性：

当前环境温度（temperature）：即室温，随环境实时变化；
目标温度（temperature_dest）：即空调设定温度，支持云平台远程写入修改。

本文重点聚焦属性的写入操作，同时覆盖子设备上线、属性主动上报等基础逻辑。

2. MQTT 主题与报文规范

网关子设备无需独立的MQTT客户端，直接复用网关的MQTT通道与云平台通信，核心交互围绕以下主题和报文格式展开。

2.1 主动上报属性（子设备→云平台）

子设备通过网关主动上报环境温度和目标温度，报文格式简洁，同时该操作也是子设备的"上线触发条件"。

上报报文格式

json 复制代码

{
  "properties": {
    "temperature": 25.6,
    "temperature_dest": 27
  }
}

工具测试示例

使用MQTTX工具直接上传上述报文，即可完成属性上报：

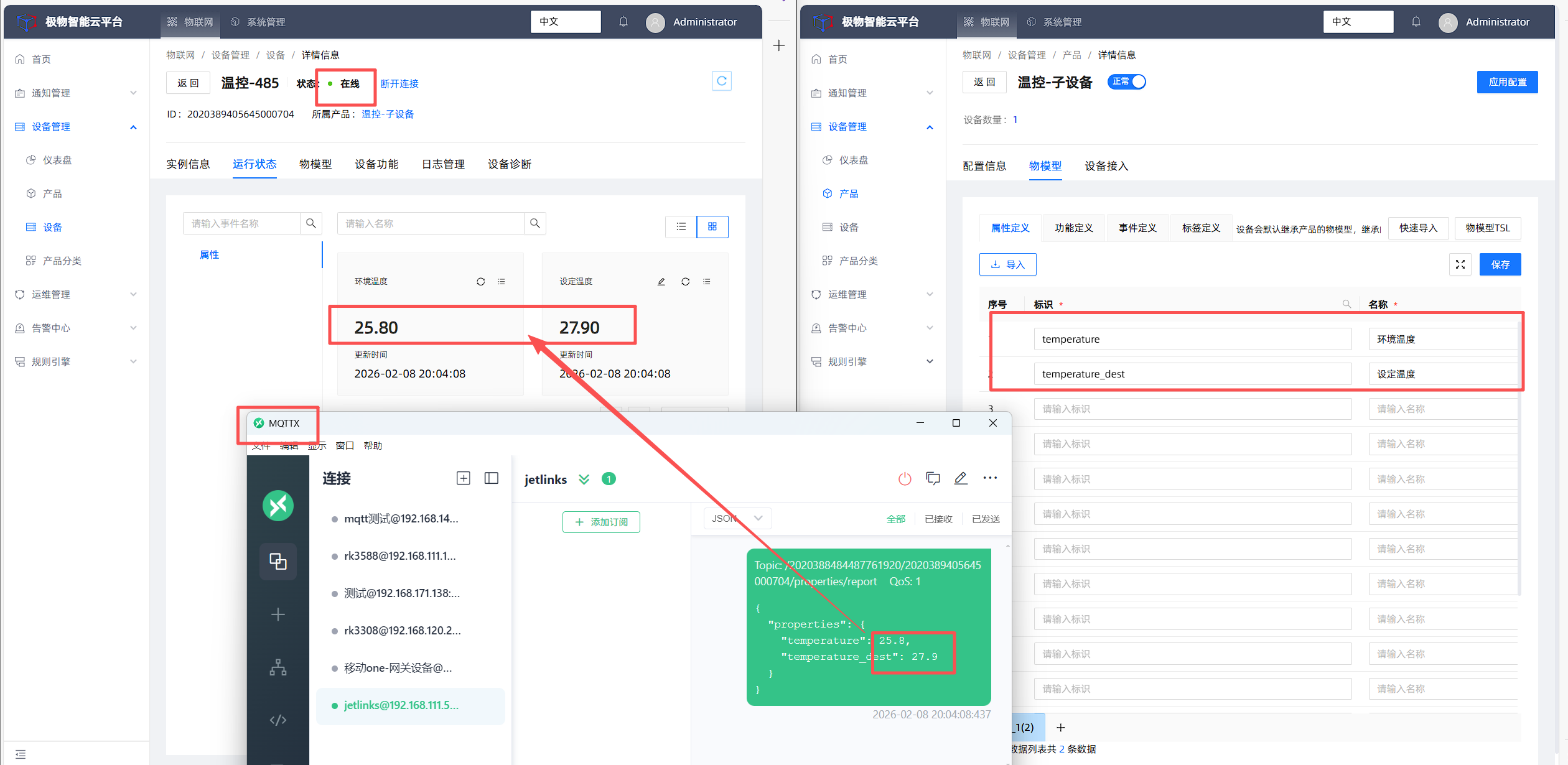

使用 MQTTX 工具上传两个温度属性，显示OK，成功

2.2 写属性（云平台→网关→子设备）

云平台下发指令修改子设备的目标温度，网关接收指令后处理并回复执行结果。

主题约定

方向	主题格式	说明
下行（云→网关）	`/{产品ID}/{设备名称}/properties/write`	云平台下发写属性指令
上行（网关→云）	`/{productId}/{deviceId}/properties/write/reply`	网关回复指令执行结果

报文格式

下行报文（云平台下发）

json 复制代码

{
  "headers": {
    "deviceName": "温控-485",
    "productName": "温控-子设备",
    "productId": "2020388484487761920",
    "_uid": "WZw9Nea1m8IlUn1AiebQifJlC8OEEenV",
    "traceparent": "00-306a597889cdd28e5611a38ebdf8587e-755ec08297b54fd5-01"
  },
  "messageId": "2020473806001197056",
  "deviceId": "2020389405645000704",
  "timestamp": 1770553468595,
  "properties": {
    "temperature_dest": 25
  },
  "messageType": "WRITE_PROPERTY",
  "replyType": "READ_PROPERTY_REPLY"
}

上行报文（网关回复）

需原样返回messageId，并标识执行结果：

json 复制代码

{
  "messageId":"平台下发报文中的messageId",
  "success":true
}

3. 网关与子设备的上下线逻辑

3.1 设备上线规则

设备类型	上线条件	核心说明
网关设备	MQTT客户端成功连接云平台	网关作为独立MQTT客户端，连接成功即在线
子设备	网关通过MQTT通道上报子设备任意属性	子设备无独立MQTT连接，上报属性是触发上线的核心动作；若无属性可上报，可自定义"上下线状态"属性，怎么折腾都行，没有属性就创造属性

3.2 设备离线规则

被动离线：网关MQTT连接断开（MQTT心跳机制检测），云平台自动标记网关及下属子设备离线；
主动离线：实际开发中极少主动上报离线报文，重点需排查离线原因（如网络、设备故障）并恢复上线。

3.3 MQTTX工具测试验证

网关设备上线

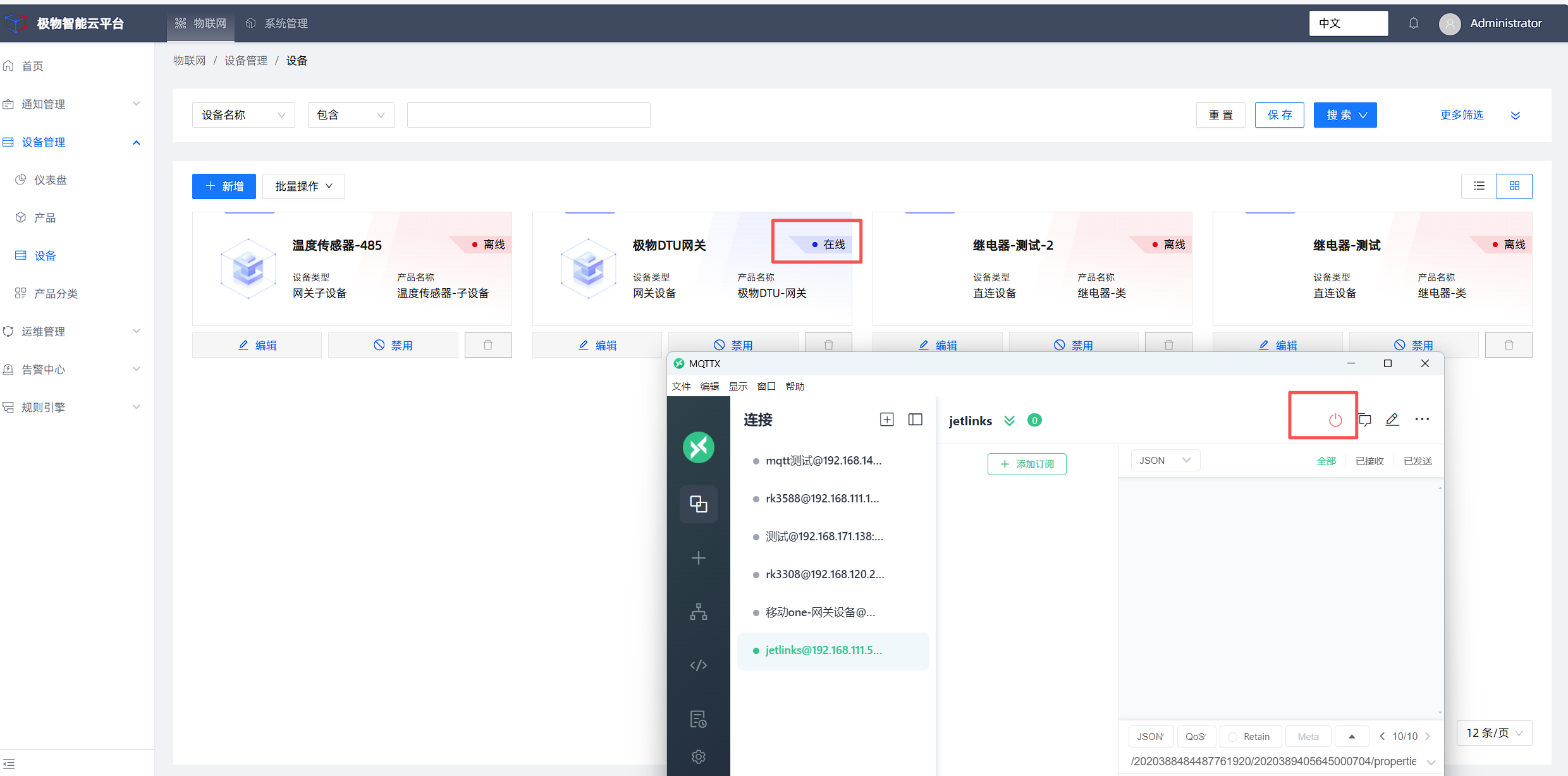

仅需完成MQTT连接，网关即可上线：

只要连接MQTT，网关即可上线

子设备上线

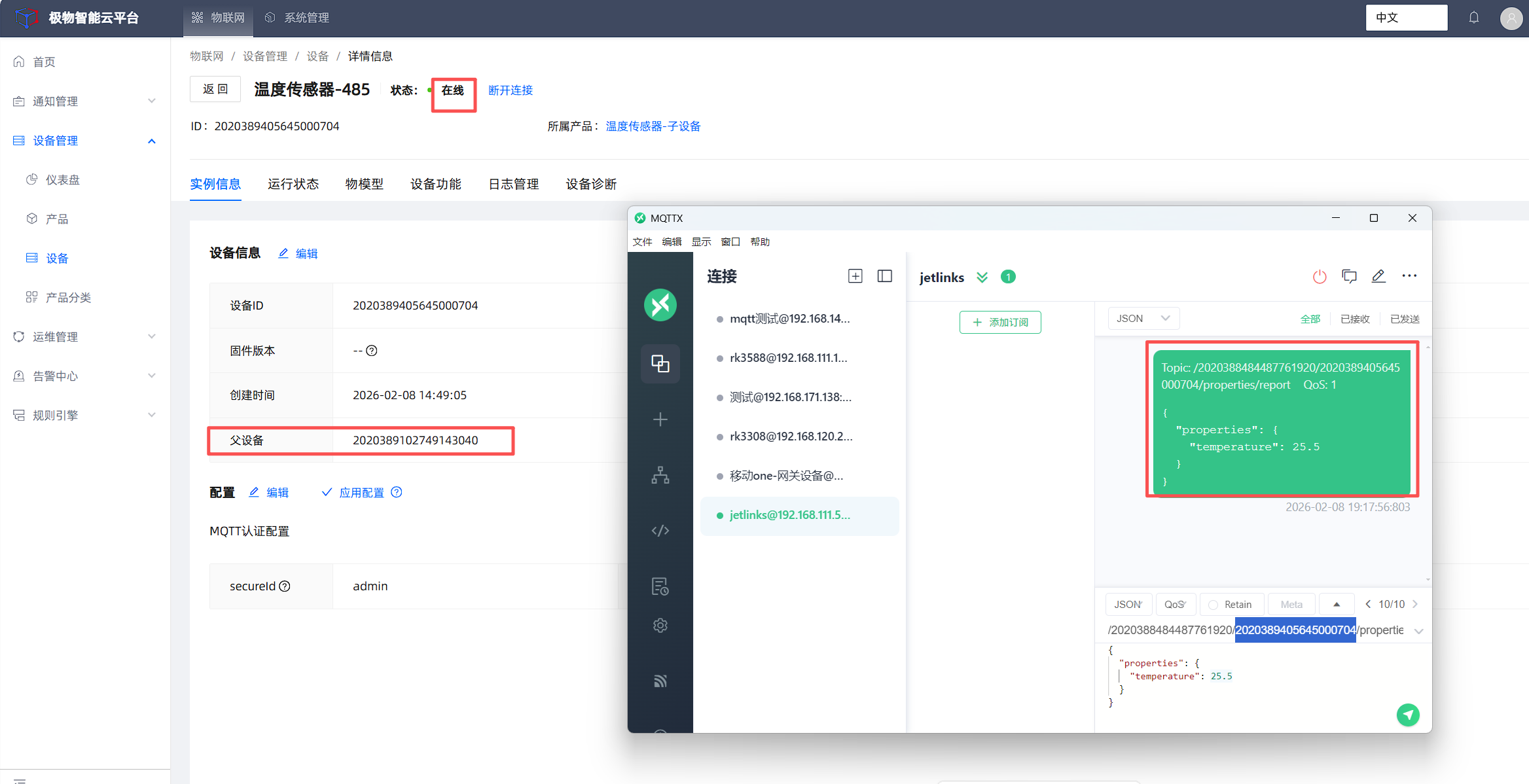

通过网关的MQTT通道发送任意属性上报报文，子设备立即上线：

只要发一个属性上报报文，子设备就上线了

4. Python 实现代码

以下代码完整实现网关的MQTT连接、子设备属性5秒定时上报、目标温度写入指令处理等核心功能，代码无需修改，可直接运行，杠杠的。

python 复制代码

import json
import logging
import time
import random
from threading import Timer
from paho.mqtt import client as mqtt_client
from paho.mqtt.client import MQTTv311

# ===================== 核心配置项 ======================
# MQTT服务器配置
MQTT_BROKER = "192.168.111.53"
MQTT_PORT = 1883
MQTT_USERNAME = "admin"
MQTT_PASSWORD = "admin"

# 网关设备信息（作为MQTT客户端标识）
GATEWAY_PRODUCT_ID = "2020387880562511872"
GATEWAY_DEVICE_ID = "2020389102749143040"
CLIENT_ID = GATEWAY_DEVICE_ID  # 网关设备ID作为MQTT客户端ID

# 子设备（温控设备）信息
SUB_DEVICE_PRODUCT_ID = "2020388484487761920"
SUB_DEVICE_ID = "2020389405645000704"

# ========== Topic定义 ==========
# 1. 子设备属性主动上报Topic
SUB_DEVICE_PROPERTY_REPORT_TOPIC = (
    f"/{SUB_DEVICE_PRODUCT_ID}/{SUB_DEVICE_ID}/properties/report"
)
# 2. 子设备写属性下行Topic（云平台→网关）
SUB_DEVICE_PROPERTY_WRITE_TOPIC = (
    f"/{SUB_DEVICE_PRODUCT_ID}/{SUB_DEVICE_ID}/properties/write"
)
# 3. 子设备写属性响应上行Topic（网关→云平台）
SUB_DEVICE_PROPERTY_WRITE_REPLY_TOPIC = (
    f"/{SUB_DEVICE_PRODUCT_ID}/{SUB_DEVICE_ID}/properties/write/reply"
)

# ========== 温控设备状态 ==========
DEVICE_STATE = {
    "temperature": 25.0,  # 当前环境温度（模拟随机波动）
    "temperature_dest": 27.0,  # 目标温度（初始值）
    "last_update_time": None,  # 最后更新时间
}

# 日志配置
logging.basicConfig(
    level=logging.INFO, format="%(asctime)s - %(levelname)s - %(message)s"
)
logger = logging.getLogger(__name__)


def print_all_mqtt_topics_detail():
    """详细打印代码中所有MQTT主题（含变量名、含义、流向、实际值）"""
    logger.info("\n" + "=" * 80)
    logger.info("📋 代码中所有MQTT主题详细信息")
    logger.info("=" * 80)

    # 构造主题详情列表（变量名、含义、数据流向、实际值）
    topic_details = [
        {
            "var_name": "SUB_DEVICE_PROPERTY_REPORT_TOPIC",
            "description": "子设备属性主动上报Topic",
            "data_flow": "上行（网关 → 云平台）",
            "purpose": "定时上报环境温度、目标温度，同时触发子设备上线",
            "actual_value": SUB_DEVICE_PROPERTY_REPORT_TOPIC,
        },
        {
            "var_name": "SUB_DEVICE_PROPERTY_WRITE_TOPIC",
            "description": "子设备写属性下行Topic",
            "data_flow": "下行（云平台 → 网关）",
            "purpose": "接收云平台下发的目标温度修改指令",
            "actual_value": SUB_DEVICE_PROPERTY_WRITE_TOPIC,
        },
        {
            "var_name": "SUB_DEVICE_PROPERTY_WRITE_REPLY_TOPIC",
            "description": "子设备写属性响应上行Topic",
            "data_flow": "上行（网关 → 云平台）",
            "purpose": "回复云平台写属性指令的执行结果（success=true/false）",
            "actual_value": SUB_DEVICE_PROPERTY_WRITE_REPLY_TOPIC,
        },
    ]

    # 逐个打印主题详情
    for idx, topic in enumerate(topic_details, 1):
        logger.info(f"\n【{idx}】主题变量：{topic['var_name']}")
        logger.info(f"   📖 含义：{topic['description']}")
        logger.info(f"   📥📤 数据流向：{topic['data_flow']}")
        logger.info(f"   🎯 用途：{topic['purpose']}")
        logger.info(f"   🔍 实际完整主题：\n       {topic['actual_value']}")

    logger.info("\n" + "=" * 80 + "\n")


def connect_mqtt() -> mqtt_client.Client:
    """创建并连接MQTT客户端（网关身份）"""

    def on_connect(client, userdata, flags, rc, properties=None):
        rc_msg = {
            0: "连接成功",
            1: "协议版本错误",
            2: "客户端ID非法",
            3: "服务器不可用",
            4: "用户名/密码错误",
            5: "未授权",
        }
        if rc == 0:
            logger.info(f"✅ 网关MQTT连接成功（{MQTT_BROKER}:{MQTT_PORT}）")
        else:
            logger.error(f"❌ 网关连接失败（rc={rc}）：{rc_msg.get(rc, '未知错误')}")

    def on_disconnect(client, userdata, rc, properties=None):
        if rc != 0:
            logger.warning(f"⚠️  网关MQTT被动断开，将自动重连（rc={rc}）")

    # 创建MQTT客户端（网关身份）
    client = mqtt_client.Client(
        client_id=CLIENT_ID,
        callback_api_version=mqtt_client.CallbackAPIVersion.VERSION1,
        protocol=MQTTv311,
    )
    client.username_pw_set(MQTT_USERNAME, MQTT_PASSWORD)
    client.on_connect = on_connect
    client.on_disconnect = on_disconnect
    client.auto_reconnect = True
    client.reconnect_delay_set(min_delay=2, max_delay=10)

    # 连接MQTT服务器
    try:
        client.connect(MQTT_BROKER, MQTT_PORT, keepalive=60)
    except Exception as e:
        logger.error(f"❌ 网关TCP连接失败：{str(e)}")
        raise
    return client


def simulate_environment_temperature():
    """模拟环境温度随机波动（±0.5℃）"""
    base_temp = DEVICE_STATE["temperature"]
    # 随机波动，范围20~30℃
    new_temp = base_temp + random.uniform(-0.5, 0.5)
    new_temp = max(20.0, min(30.0, new_temp))  # 限制温度范围
    DEVICE_STATE["temperature"] = round(new_temp, 1)


def report_temperature_properties(client: mqtt_client.Client):
    """主动上报温度属性（每5秒执行）"""
    try:
        # 1. 模拟环境温度波动
        simulate_environment_temperature()
        DEVICE_STATE["last_update_time"] = time.strftime(
            "%Y-%m-%d %H:%M:%S", time.localtime()
        )

        # 2. 构造上报报文
        report_payload = json.dumps(
            {
                "properties": {
                    "temperature": DEVICE_STATE["temperature"],
                    "temperature_dest": DEVICE_STATE["temperature_dest"],
                }
            },
            ensure_ascii=False,
        )

        # 3. 发布上报报文
        result = client.publish(SUB_DEVICE_PROPERTY_REPORT_TOPIC, report_payload, qos=0)
        if result[0] == 0:
            logger.info(
                f"📤 子设备属性上报成功 | 环境温度：{DEVICE_STATE['temperature']}℃ | 目标温度：{DEVICE_STATE['temperature_dest']}℃"
            )
        else:
            logger.error(f"❌ 子设备属性上报失败，状态码：{result[0]}")

    except Exception as e:
        logger.error(f"❌ 属性上报异常：{str(e)}")

    # 4. 定时任务：5秒后再次执行
    Timer(5, report_temperature_properties, args=[client]).start()


def parse_write_property_request(payload: str) -> tuple:
    """解析云平台下发的写属性请求"""
    try:
        payload_data = json.loads(payload)
        # 提取核心字段
        message_id = payload_data.get("messageId")  # 回复时需原样返回
        properties = payload_data.get("properties", {})  # 待写入的属性
        message_type = payload_data.get("messageType")  # 消息类型（WRITE_PROPERTY）

        return message_id, properties, message_type
    except json.JSONDecodeError:
        logger.error(f"❌ 写属性请求解析失败：{payload}")
        return None, {}, ""


def handle_write_temperature_dest(properties: dict) -> bool:
    """处理目标温度写入请求"""
    # 1. 校验参数
    if "temperature_dest" not in properties:
        logger.error("❌ 写属性请求缺少参数：temperature_dest")
        return False

    target_temp = properties["temperature_dest"]
    # 校验温度范围（合理范围：16~35℃）
    if (
        not isinstance(target_temp, (int, float))
        or target_temp < 16
        or target_temp > 35
    ):
        logger.error(f"❌ 目标温度参数错误：{target_temp}（必须是16~35之间的数字）")
        return False

    # 2. 更新设备状态
    DEVICE_STATE["temperature_dest"] = round(target_temp, 1)
    DEVICE_STATE["last_update_time"] = time.strftime(
        "%Y-%m-%d %H:%M:%S", time.localtime()
    )
    logger.info(
        f"🔧 目标温度更新成功 | 新目标温度：{DEVICE_STATE['temperature_dest']}℃"
    )
    return True


def on_message(client, userdata, msg):
    """处理MQTT消息（主要是写属性请求）"""
    topic = msg.topic
    payload = msg.payload.decode("utf-8", errors="ignore")

    logger.info(f"\n📩 收到MQTT消息：")
    logger.info(f"   📌 Topic: {topic}")
    logger.info(
        f"   📝 报文: {json.dumps(json.loads(payload), ensure_ascii=False, indent=2) if payload else '空报文'}"
    )

    # 处理子设备写属性请求
    if topic == SUB_DEVICE_PROPERTY_WRITE_TOPIC:
        # 1. 解析请求报文
        message_id, properties, message_type = parse_write_property_request(payload)
        if not message_id or message_type != "WRITE_PROPERTY":
            logger.error("❌ 非有效写属性请求，跳过回复")
            return

        # 2. 处理目标温度写入
        success = handle_write_temperature_dest(properties)

        # 3. 构造回复报文
        reply_payload = json.dumps(
            {"messageId": message_id, "success": success}, ensure_ascii=False
        )

        # 4. 发布回复报文
        reply_result = client.publish(
            SUB_DEVICE_PROPERTY_WRITE_REPLY_TOPIC, reply_payload, qos=0
        )
        if reply_result[0] == 0:
            logger.info(
                f"✅ 写属性回复成功 | messageId: {message_id} | success: {success}"
            )
        else:
            logger.error(f"❌ 写属性回复发布失败，状态码：{reply_result[0]}")


def subscribe_related_topics(client: mqtt_client.Client):
    """订阅相关Topic（主要是写属性请求Topic）"""
    # 订阅子设备写属性Topic
    client.subscribe(SUB_DEVICE_PROPERTY_WRITE_TOPIC, qos=0)
    client.on_message = on_message
    logger.info(f"📌 已订阅子设备写属性Topic：{SUB_DEVICE_PROPERTY_WRITE_TOPIC}")
    logger.info(
        f"📌 子设备初始状态 | 环境温度：{DEVICE_STATE['temperature']}℃ | 目标温度：{DEVICE_STATE['temperature_dest']}℃"
    )


def run():
    """启动网关MQTT服务（核心入口）"""
    logger.info("🚀 启动JetLinks网关子设备（温控设备）MQTT服务")

    # ========== 新增：程序启动时先打印所有主题详情 ==========
    print_all_mqtt_topics_detail()

    # 1. 连接MQTT服务器
    client = connect_mqtt()

    # 2. 订阅相关Topic
    subscribe_related_topics(client)

    # 3. 启动5秒定时上报属性
    report_temperature_properties(client)

    # 4. 保持MQTT循环
    try:
        client.loop_forever()
    except KeyboardInterrupt:
        logger.info("\n🛑 退出网关MQTT服务")
    except Exception as e:
        logger.error(f"❌ 程序异常：{str(e)}", exc_info=True)
    finally:
        client.disconnect()


if __name__ == "__main__":
    run()

代码核心功能说明

MQTT连接：网关以自身设备ID为客户端ID连接MQTT服务器，开启自动重连保障稳定性；
属性上报：每5秒模拟环境温度波动，主动上报子设备的环境温度和目标温度，触发子设备上线；
写属性处理：监听云平台下发的目标温度修改指令，校验参数有效性后更新状态，并回复执行结果；
日志调试：启动时打印所有MQTT主题的详细信息，关键操作记录日志，便于问题定位。

5. 测试验证

5.1 属性上报测试

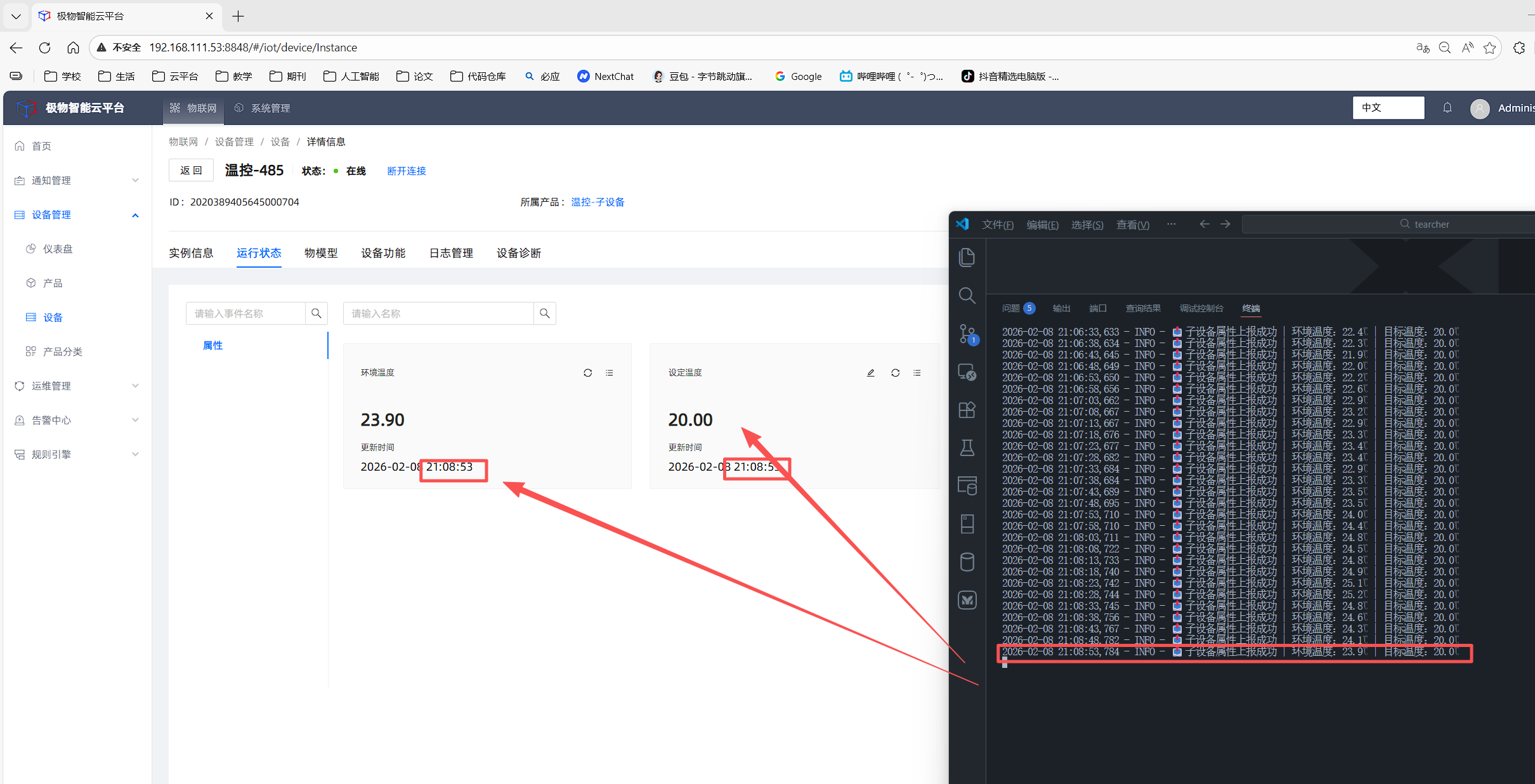

运行代码后，日志中可看到每5秒上报的温度属性，与云平台显示的时间、数值完全一致：

图中看出 时间和属性值对得上 ，测试成功

5.2 属性修改测试

云平台下发目标温度修改指令后，网关接收并处理，上报的属性值与Web端显示一致：

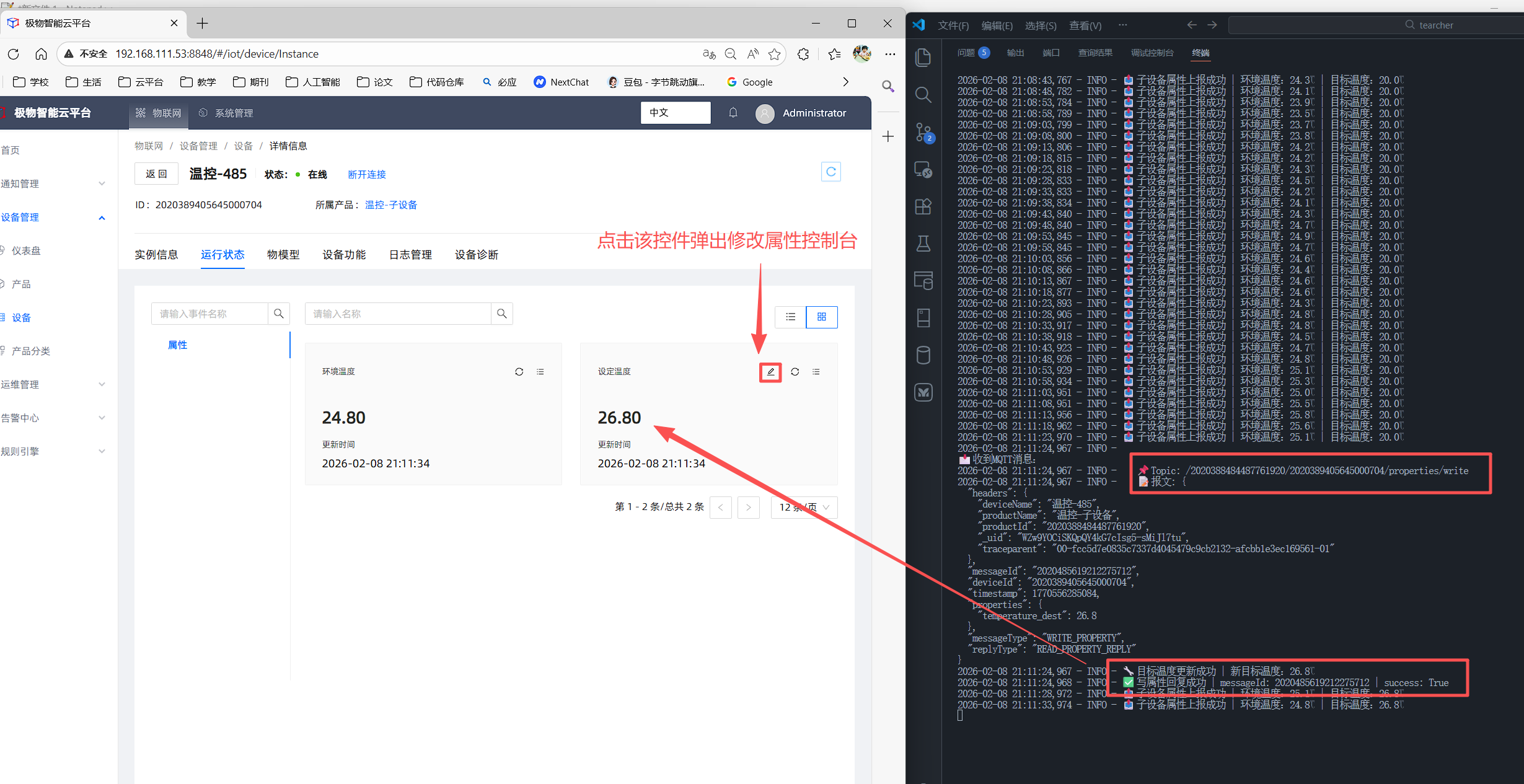

图中看出客户端监听到属性修改报文，之后再主动上传属性，web显示一致，测试成功

6. 总结

子设备上线核心：子设备无独立MQTT连接，需通过网关上报任意属性触发上线；
属性交互逻辑 ：主动上报用/properties/report主题，写属性用/properties/write下行+/write/reply上行回复；
稳定性保障：代码实现了MQTT自动重连、参数校验、异常捕获，符合工业级设备开发规范。
