本篇笔记总结了最近所学的机器学习的知识，包括机器学习模式、数据集类型、网络搭建全流程，作为在FPGA中部署神经网络的基础知识。

1.机器学习模式

1.1. 有监督学习 (Supervised Learning)

核心比喻：老师带着有标准答案的课本来教课。

在有监督学习中，模型接收的是带标签 (Labeled) 的数据。每一条输入数据 x 都有一个对应的正确答案 y。

工作原理：模型预测一个结果，然后将其与标准答案对比。如果错了，模型会通过损失函数（Loss Function）计算误差，并调整内部参数以减少下次的误差。其目标是学习一个映射函数 f(x) = y。
常见任务：
- 分类 (Classification)：判断一张图片是猫还是狗。
- 回归 (Regression)：预测明年的房价（连续数值）。
应用场景：垃圾邮件检测、人脸识别、医疗诊断。

1.2. 无监督学习 (Unsupervised Learning)

核心比喻：给学生一堆杂乱的乐高积木，让他们自己按颜色或形状分类。

模型处理的是没有标签 (Unlabeled) 的数据。它不知道这些数据"是什么"，它的任务是发现数据内部潜藏的结构或模式。

工作原理：模型通过计算数据点之间的相似度或分布特征，将相似的东西聚在一起，或者压缩数据的维度。
常见任务：
- 聚类 (Clustering)：根据购买行为将客户分为不同的群体。
- 降维 (Dimensionality Reduction)：简化复杂数据，提取核心特征（如 PCA）。
- 关联分析：发现"买尿布的人通常也会买啤酒"这种规律。
应用场景：用户画像分析、异常检测（如信用卡欺诈）、基因序列分析。

1.3. 强化学习 (Reinforcement Learning, RL)

核心比喻：驯兽师训练小狗，做对了给骨头，做错了不给。

强化学习不依赖静态的数据集，而是在交互中学习。

核心组件：
- 智能体 (Agent)：学习者。
- 环境 (Environment)：智能体所处的场景。
- 动作 (Action)：智能体做出的行为。
- 奖励 (Reward)：反馈信号（正奖或负罚）。
工作原理 ：智能体在环境中采取行动，观察结果并获得奖励。它的目标是找到一种策略（Policy），使长期累积奖励最大化。
应用场景：自动驾驶、游戏 AI（如 AlphaGo）、机器人控制、量化交易。

1.4. RLHF (Reinforcement Learning from Human Feedback)

核心比喻：老师不再给标准答案，而是根据学生的作文写得"好不好看"来打分。

RLHF 是强化学习的一个特殊变种，也是让大语言模型（如 ChatGPT, Gemini）表现得像人类的关键技术。

为什么需要它？：对于"写一首优美的诗"这种任务，没有唯一的标准答案（有监督学习很难做），也很难写出公式化的奖励函数（强化学习很难写 Reward）。但人类可以轻易判断：A 写的诗比 B 写的更好。
训练步骤：
1. 有监督微调 (SFT)：用人类写好的高质量问答对模型进行初步训练。
2. 奖励模型训练 (RM) ：模型生成几个不同的回答，让人类进行排序（比如 A > C > B）。利用这些偏好数据训练一个"奖励模型"，这个模型学会了模拟人类的品味。
3. 近端策略优化 (PPO)：用这个"奖励模型"去指导原始模型进行强化学习。如果模型说出人类喜欢的话，奖励模型就给高分。
作用：它解决了 AI 的**对齐（Alignment）**问题，确保模型生成的回答不仅逻辑正确，而且符合人类的价值观、安全且有用。

四者对比总结

维度	有监督学习	无监督学习	强化学习	RLHF
数据源	结构化的标签数据	原始无标签数据	动态环境反馈	人类偏好排序
反馈机制	直接对比标准答案	寻找数据内在联系	奖励信号 (Reward)	模拟人类品味的奖励模型
学习目标	预测准确度	发现潜在模式	获取最大奖励	与人类意图/价值观对齐

2.数据集获取方式

这四种学习模式对数据的"胃口"完全不同。简单来说，它们的差异在于数据的加工深度 、反馈的及时性 以及人参与的方式。

2.1. 有监督学习数据集 (Supervised Dataset)

特征：成对出现。每一条数据都必须由"输入 x"和对应的"标签 y"组成。（可以理解为图片+图片属于什么标签）
数据集构成 ：。
获取方式：
- 公开数据集 ：如 ImageNet （图像分类）、MNIST （手写数字）、COCO（目标检测）。
- 人工标注：这是最常见的商业手段。通过数据标注公司（如 Scale AI、Appen）雇佣大量人力，手动给图片打框或给文字分类。
- 合成数据：利用已有的物理引擎或模拟器生成带标签的数据。

2.2. 无监督学习数据集 (Unsupervised Dataset)

特征：原始且海量。只有"输入 x"，没有任何人为标记的答案。
数据集构成 ：。
获取方式：
- 网络爬虫：从互联网抓取的文本（如 Common Crawl 数据集）、图片、视频。
- 日志记录：服务器产生的用户访问日志、传感器采集的原始信号（如你之前研究的卫星频谱原始数据）。
- 公共仓库 ：Wikipedia 全文、GitHub 代码库等。

2.3. 强化学习数据集 (Reinforcement Learning Dataset)

特征：交互式序列 。强化学习通常不需要预先准备好的"静态数据集"，而是需要一个环境 (Environment)。
数据集构成 ：由状态、动作、奖励组成的轨迹。
获取方式：
- 仿真环境/模拟器：
  - OpenAI Gymnasium：经典的控制类环境（如倒立摆、走迷宫）。
  - MuJoCo：高级物理动力学模拟。
  - CARLA：自动驾驶模拟器。
- 离线强化学习 (Offline RL)：如果无法实时交互，可以使用已有的历史运行记录（如工业机器人的历史操作日志）。

2.4. RLHF 数据集 (RLHF Datasets)

RLHF 并不是一种单一数据集，它通常包含三个阶段的不同数据：

SFT 数据集（有监督微调）：
- 内容：人类写出的高质量"标准范文"。（例如：提问"如何写诗？"，给出一个人类写的优美示例）。
- 获取：雇佣专业的"专家"来撰写回答。
RM 数据集（奖励模型/偏好数据）：
- 内容：排序/比较数据。模型给出 A 和 B 两个回答，人类勾选"A 比 B 好"。
- 获取：通过标注平台，让标注员对模型生成的多个结果进行打分或排序。
Prompt 数据集（提示词集）：
- 内容：纯问题集。用于最后的强化学习训练，让模型面对这些问题不断生成新回答。

2.5四种模式对比表

模式	数据核心成分	数据成本	获取难点
有监督	(x, y) 键值对	高（标注贵）	标注的准确性和一致性
无监督	纯 x 原始数据	低（量大）	数据的清洗和去重
强化学习	(s, a, r, s') 序列	中（仿真成本）	构建高精度的模拟环境
RLHF	人类偏好排序 (A > B)	极高（专家成本）	人类主观标准的一致性

2.6 获取数据集的方式

2.6.1公开数据集网站获取

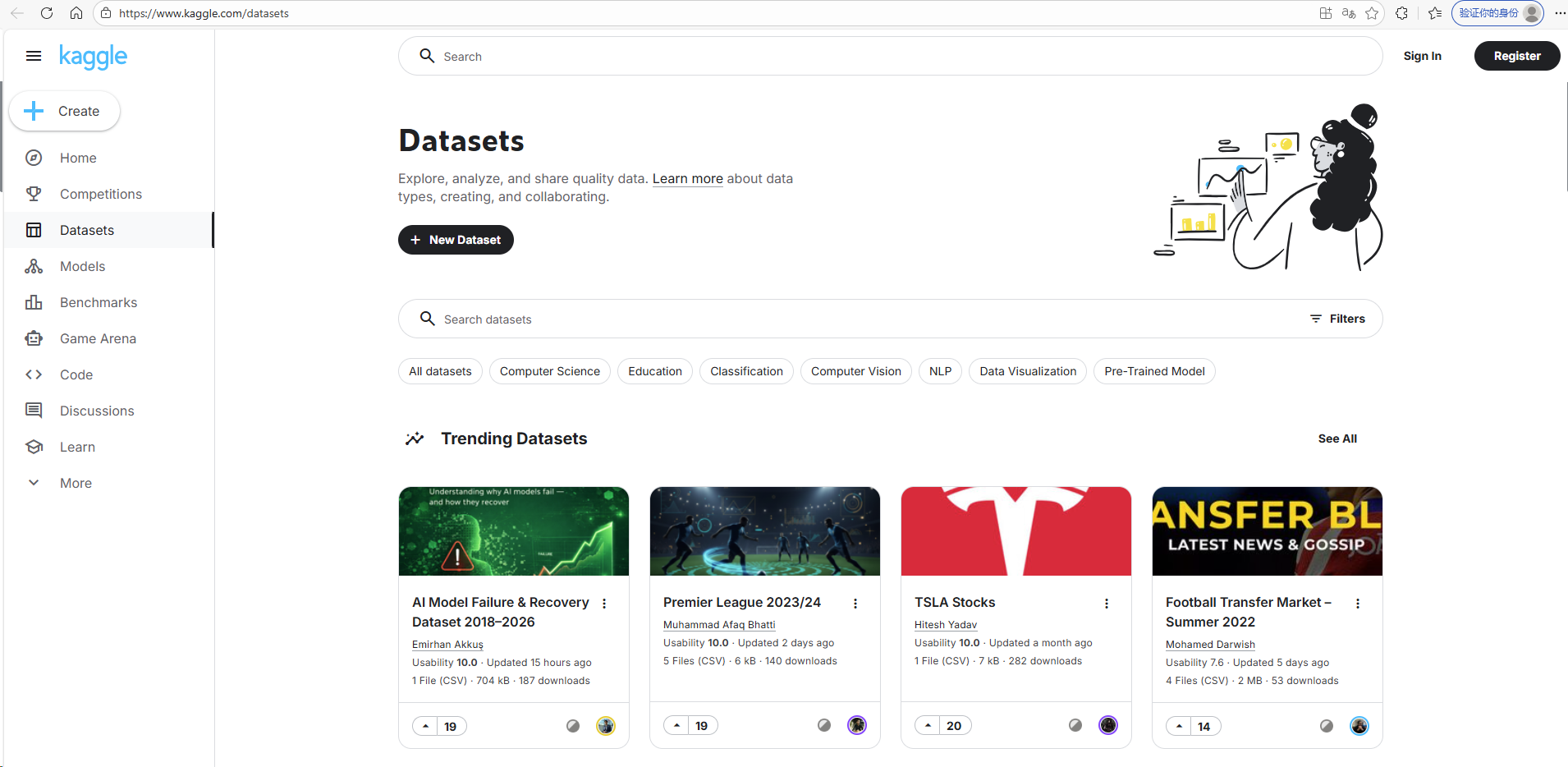

Kaggle Datasets ：Find Open Datasets and Machine Learning Projects | Kaggle

Hugging Face Datasets： Datasets -- Hugging Face

2.6.2 手动自作

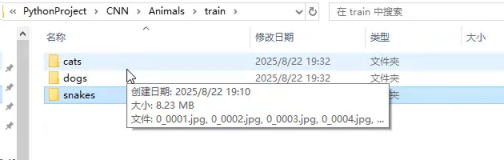

（1）文件夹分割

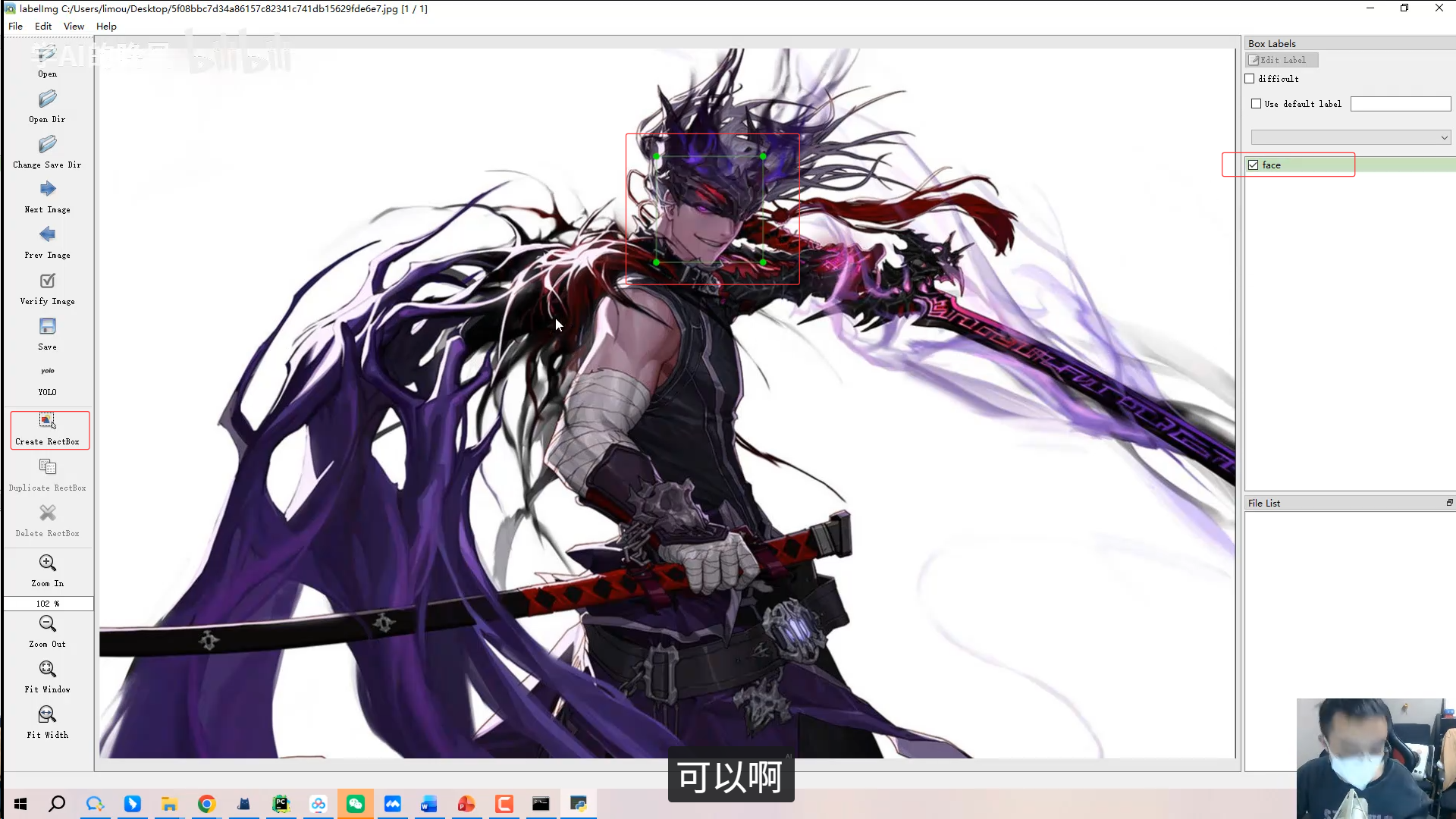

（2）目标检测类型

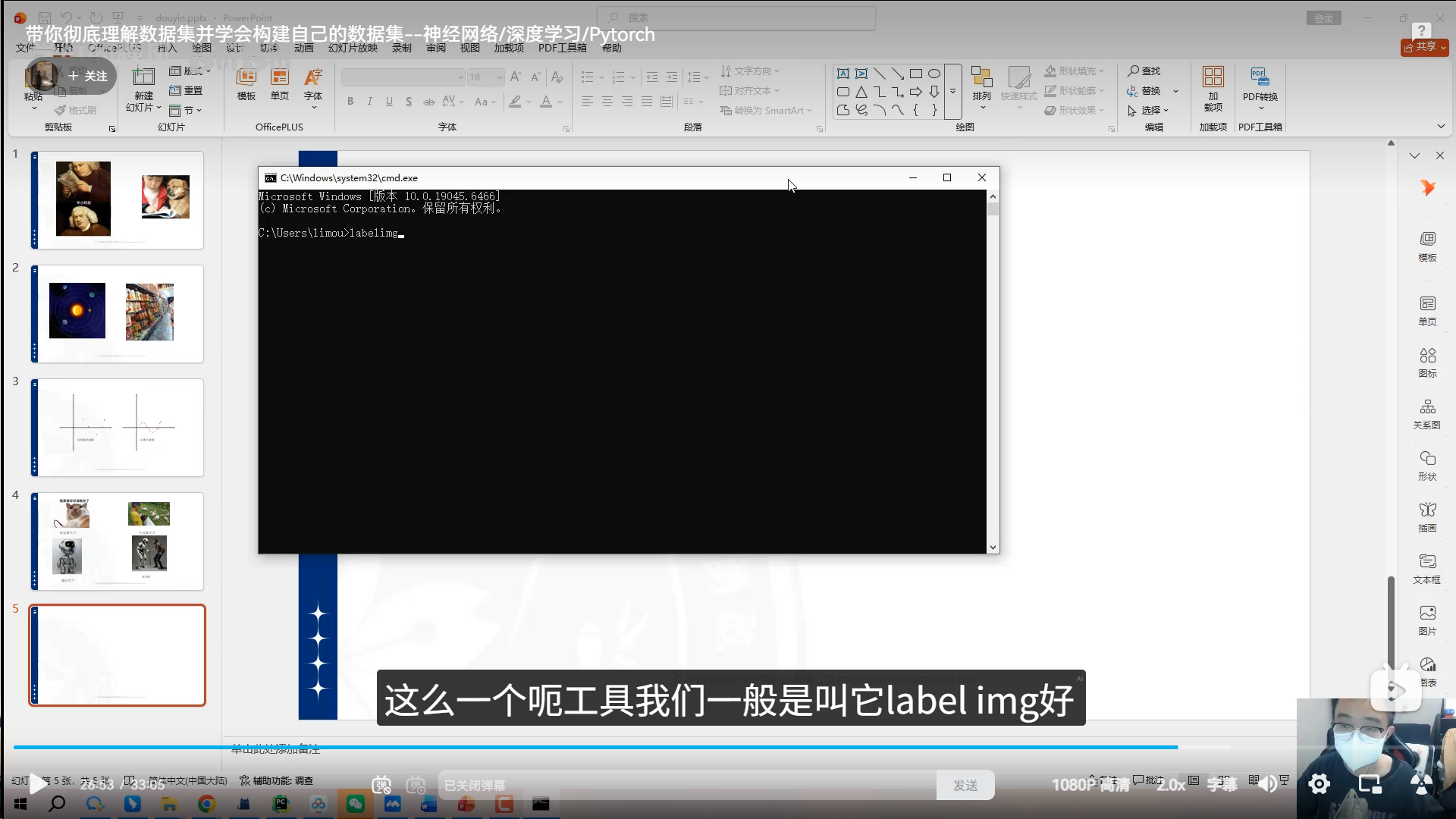

通过labelim等工具手动标注。（这个我还没用过）

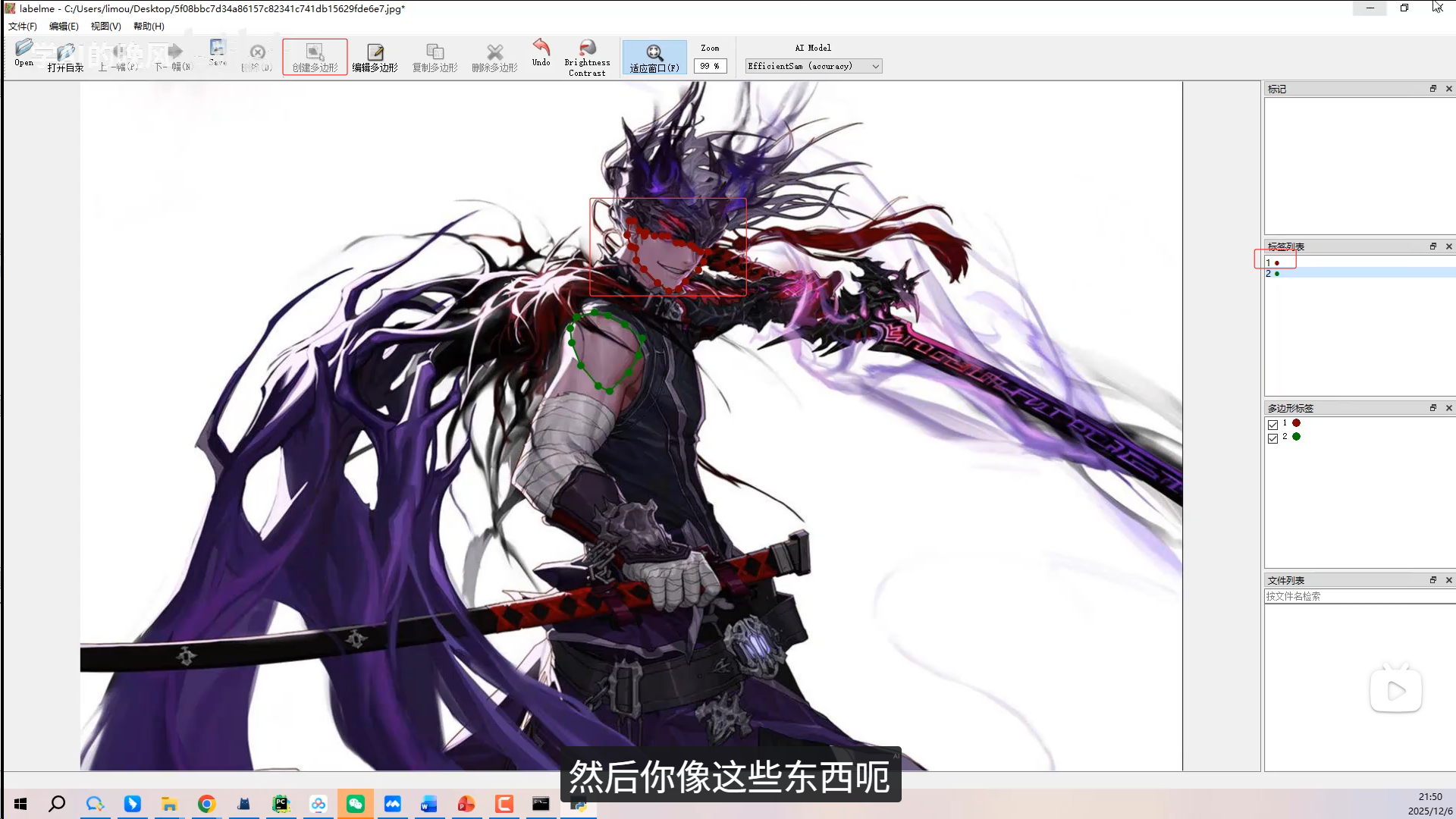

（3）图像分割

通过labelme进行图像分割来标注。

3.机器学习网络搭建流程

搭建一个机器学习（尤其是深度学习）网络是一个系统工程，通常遵循从数据到模型，再到部署的标准化流程。

3.1. 明确问题与数据准备 (Problem & Data)

行业里有一句话：Data is the new oil. 模型的上限由数据决定，算法只是在逼近这个上限。一切模型的基础都是数据。在开始写代码前，必须定义清楚任务。

定义任务 ：确定是分类（分类别）、回归（预测连续值）还是聚类。
数据采集：从 Kaggle、Hugging Face 或传感器获取原始数据。
数据清洗：处理缺失值、异常值和重复数据。
特征工程：
- 归一化/标准化：将数据缩放到 [0, 1] 或均值为 0、方差为 1 的区间，防止梯度爆炸。
- 提取特征 ：例如音频信号需要做 FFT（快速傅里叶变换）转为频谱图。比如做哨声识别 ，不能直接把波形丢进去，通常需要做 STFT（短时傅里叶变换） 转化为梅尔频谱图。

3.2. 划分数据集 (Dataset Splitting)

为了保证模型的泛化能力，必须将数据分为三部分：

数据集	占比	作用
训练集 (Train)	70% - 80%	给模型"看"和"学"的，用于更新网络权重和偏置。
验证集 (Val)	10% - 15%	训练期间调整超参数，监控是否过拟合。
测试集 (Test)	10% - 15%	最后用来考试的，模型之前从未见过，模型训练完成后，评估其实际表现。

3.3. 网络架构设计 (Model Architecture)

根据任务类型选择或设计神经网络结构。

选择框架 ：目前主流是 PyTorch （灵活、好调试）或 TensorFlow/Keras（工程化强）。
定义架构：
- 选择层类型：
  - 全连接层 (Dense/Linear)：处理通用特征。
  - 卷积层 (Conv2D)：处理空间特征（图像、频谱图）。
  - 循环层 (LSTM/GRU)：处理时间序列（语音、文本）。
- 激活函数：给网络注入非线性。例如：
  - ReLU：隐层最常用，解决梯度消失。
  - Sigmoid/Softmax：用于输出层分类。
初始化权重：随机给网络里的参数赋初值，好的初始化能让收敛快一倍。

架构一般是根据经典的模型来修改的。

决定神经网络的"长相"确实是整个开发过程中最具创造力的部分。简单来说：你可以完全"手搓"一个架构，也可以在巨人的肩膀上进行"微调"。

对于初学者或有特定硬件限制（如你的 FPGA 背景）的开发者，建议遵循从"借鉴成熟架构"到"自定义修改"的过程。

1. 架构是自己写的吗？

在实际开发中，通常有三种选择：

完全自定义 (Custom Architecture) ：如果你有一个非常特殊的任务（比如在极其有限的资源下识别特定的哨声频率），你可以从头开始堆叠 Conv2d、ReLU 和 MaxPool。这就像用乐高积木拼出一个全新的造型。

经典背骨 (Backbones)：直接套用学术界公认的结构（如 ResNet, MobileNet）。这些结构经过了成千上万次实验验证，性能非常稳定。

迁移学习 (Transfer Learning)：直接拿别人训练好的模型（已经在数百万张图片上学过如何提取特征），你只需要把最后一层"分类头"换成你自己的（比如换成识别"哨声"和"环境音"）。

2. 如何搭建：神经网络的"积木"逻辑

一个标准的卷积神经网络（CNN）通常由三部分组成：

A. 输入层 (Input Layer)

你需要告诉网络数据的大小。如果你把哨声转成了的梅尔频谱图，那么输入就是 (1, 64, 64)（1代表单通道）。

B. 特征提取层 (Feature Extraction / Backbone)

这是网络的主体，负责从原始信号中提取特征（如线条、频率跳变等）。

卷积层 (Convolution)：像一个放大镜，滑动观察局部特征。

激活层 (Activation)：通常用 $ReLU(x) = \\max(0, x)$ ，目的是给网络增加非线性能力。

池化层 (Pooling)：压缩图片尺寸，减少计算量，同时保留最重要的信息。

C. 分类层 (Classification Head)

全连接层 (Linear/Dense)：将提取到的二维特征"拍扁"成一维向量。

Softmax 层：将输出转化为概率（比如：哨声 95%，噪音 5%）。

3. 从简单到复杂

如果你要实现哨声识别，以下是三个级别的参考架构：

级别一：入门级（类 LeNet-5）

适合初学者和资源极其匮乏的 FPGA 部署。
结构：2个卷积层 + 2个池化层 + 2个全连接层。

优点：参数极少（几万个），计算非常快，FPGA 逻辑资源占用低。
参考代码 (PyTorch)：
复制代码
self.conv1 = nn.Conv2d(1, 16, kernel_size=3) # 提取基础频率特征
self.pool = nn.MaxPool2d(2, 2)
self.conv2 = nn.Conv2d(16, 32, kernel_size=3)
self.fc1 = nn.Linear(32 * 14 * 14, 128)
self.fc2 = nn.Linear(128, 2) # 输出两类：有哨声，无哨声
级别二：工业级标杆（ResNet - 残差网络）

如果你发现网络加深后反而学不动了，ResNet 是救星。

核心：残差连接 (Shortcut Connection)。它允许信息跨层传递，解决了深层网络的梯度消失问题。

参考场景：如果你需要极高的识别准确率，且不介意稍大的计算量。

级别三：硬件友好型（MobileNet / TinyML）

这是最推荐你关注的方向，因为它专门为移动端和嵌入式（FPGA 可能借鉴其思想）设计。

核心：深度可分离卷积 (Depthwise Separable Convolution)。

参考价值 ：它将标准卷积拆分为两步，计算量直接下降到原来的到，且准确率下降很少。

4. 针对 FPGA 部署的架构设计建议

既然你熟悉 Verilog 和信号处理，在搭建架构时需要特别考虑"硬件友好性"：

权重的定点化 (Quantization Friendly)：在搭建时尽量选择简单的激活函数（如 ReLU），避免使用 Sigmoid 或 Tanh，因为后者在 FPGA 上需要消耗大量的查找表（LUT）或复杂的浮点计算。

避免巨大的全连接层：全连接层非常吃内存（BRAM）。尽量多用卷积层减少尺寸，最后接一个小的全连接层。

步长 (Stride) 代替池化 ：有时直接在卷积层设置 stride=2 来降维，比专门加一个 Pooling 层在硬件实现上更简洁。

算力对齐：尽量让通道数（Channel）是 8、16 或 32 的倍数，这样在 FPGA 并行处理（PE 阵列）时效率最高。

搭建工具推荐

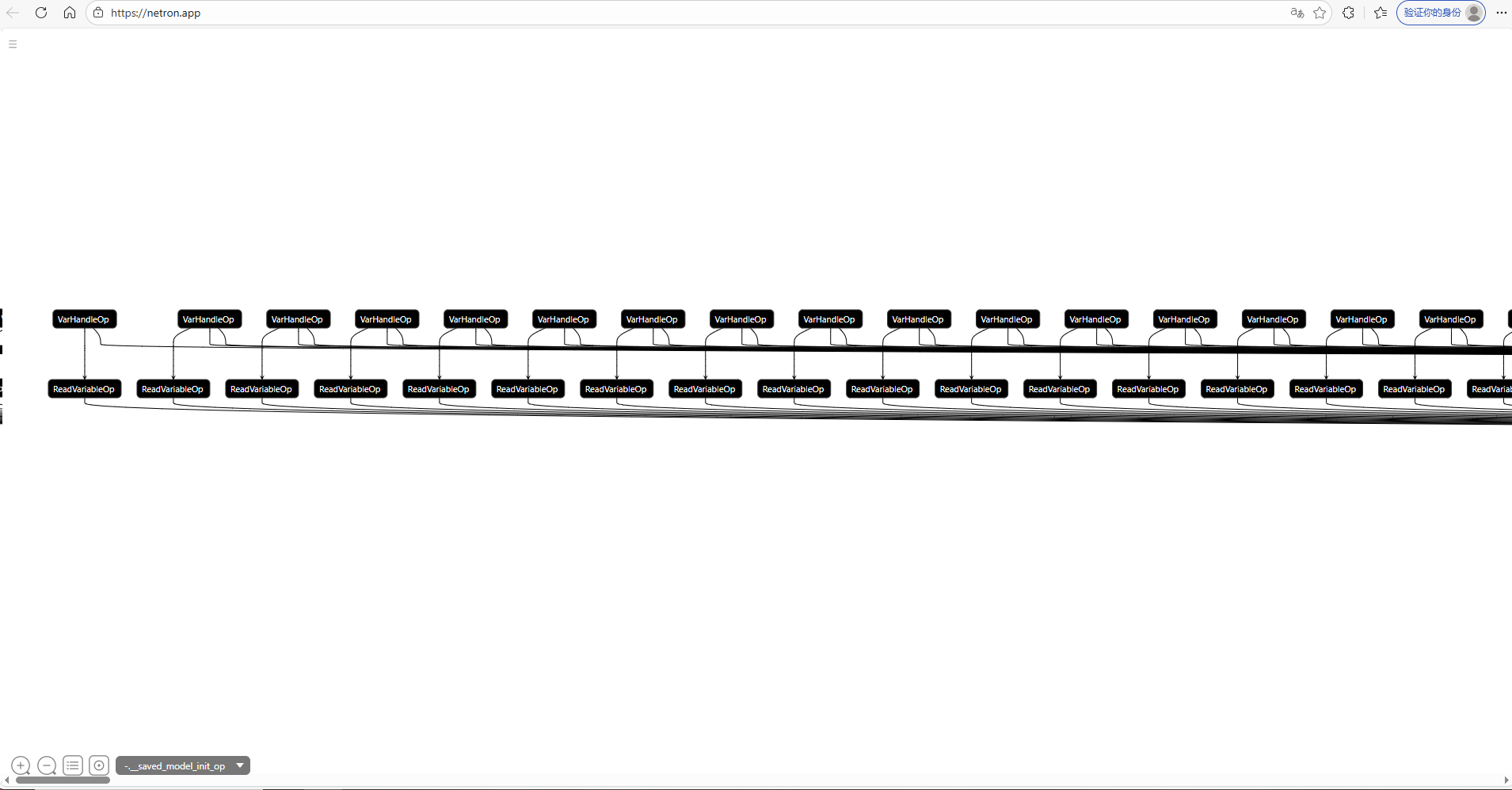

可视化工具 ：使用 Netron。你可以下载别人的模型文件（.onnx 或 .h5），直接把文件拖进去，就能看到清晰的架构图。

网站地址：saved_model.pb

代码参考 ：在 GitHub 搜索 Simple Audio Classification PyTorch，你会看到很多现成的、专门针对声音识别优化过的精简架构。

3.4. 编译模型 (Model Compilation)

在训练开始前，需要配置三个核心要素：

损失函数 (Loss Function) ：衡量预测值与真实值的差距。
- 回归：均方误差
- 分类：交叉熵
优化器 (Optimizer)：决定如何更新权重。
- 常用：Adam (自适应)、SGD (随机梯度下降)。
评价指标 (Metrics)：如 Accuracy（准确率）、Recall（召回率）。

3.5. 模型训练 (Model Training)

模型开始在训练集上迭代。

正向传播：输入数据通过网络层，计算预测结果。
反向传播 ：利用梯度下降法更新权重 W：

其中是学习率（Learning Rate）。
超参数调节 ：设置 Batch Size （每批处理样本数）和 Epochs（全量数据训练次数）。

3.6. 模型评估与调试 (Evaluation & Tuning)

观察训练曲线，判断模型状态：

欠拟合 (Underfitting)：训练集和验证集准确率都很低。解决：增加模型复杂度、减少正则化。
过拟合 (Overfitting) ：训练集表现极好，但验证集表现很差。解决：引入 Dropout 、L2 正则化或增加数据量。

3.7. 模型保存与转换 (Deployment Preparation)

格式导出 ：将模型保存为 .pth (PyTorch)、.h5 (TensorFlow) 或通用格式 ONNX。
量化/压缩：如果要在嵌入式设备或硬件（如 FPGA）上运行，通常需要将浮点数转为定点数。
