esp32基于中断+FIFO+事件队列的uart

摘要：本文分析了基于队列的数据处理机制，适用于多任务并行、容错性要求高及协议解析场景，但不适合超低功耗或资源受限系统。通过实例解析了串口中断触发条件（包括正常接收、异常错误和特殊信号），并演示了三种数据处理情况：少量数据（触发超时中断）、大量数据（分批次处理）以及处理速度慢于接收速度时的积压处理。该机制通过环形缓冲区和队列实现稳健的数据处理，确保数据不丢失，但需注意硬件资源消耗。

一、应用

（1）适用场景

1.多任务并存：

2.容错性强：

3.协议解析：

（1）这种机制不适合的场景

[1.超低功耗（Ultra-Low Power）：](#1.超低功耗（Ultra-Low Power）：)

[2协议极简的 51 单片机](#2协议极简的 51 单片机)

二、实例解析

（1）中断触发条件：

[1. 正常接收触发](#1. 正常接收触发)

[2. 异常错误触发（保护机制）](#2. 异常错误触发（保护机制）)

[3. 特殊信号触发](#3. 特殊信号触发)

（2）三种情况

[1.当发的数据量极少（例如：每隔 1 秒发 1 个字节）](#1.当发的数据量极少（例如：每隔 1 秒发 1 个字节）)

[2.发的数据又快又多（例如：一次性发 500 字节，波特率 115200）](#2.发的数据又快又多（例如：一次性发 500 字节，波特率 115200）)

3.你（程序）处理得慢，对方发得快

这种基于队列的机制，是为数据量大、逻辑复杂的系统设计的

一、应用

（1）适用场景

1.多任务并存：

当串口在收数据时，你的 CPU 还可以去处理 Wi-Fi、控制电机或刷新屏幕等。

2.容错性强：

它能自动帮你缓存数据（RingBuffer），即便你的主任务卡住了 10ms，数据也不会丢失。

3.协议解析：

非常适合处理 AT 指令、JSON 数据包或 Modbus 协议。

（1）这种机制不适合的场景

1.超低功耗（Ultra-Low Power）：

事件驱动机制需要维持 FreeRTOS 的调度器运行，且串口外设必须一直通电。

2协议极简的 51 单片机

在内存只有几百字节的单片机上，开辟 1024 字节的 RingBuffer 和 FreeRTOS 队列简直是"奢侈品"。

二、实例解析

复制代码

    while(1)
    {
        if(pdTRUE == xQueueReceive(uart_queue,&uart_ev,portMAX_DELAY))
        {
            switch(uart_ev.type)
            {
                case UART_DATA:
                ESP_LOGI(TAG, "UART_DATA, size: %d", uart_ev.size);
                    uart_read_bytes(USER_UART,uart_buffer,uart_ev.size,portMAX_DELAY);
                    uart_write_bytes(USER_UART,uart_buffer,uart_ev.size);
                    break;
                default:
                    break;
            }
        }
    }

以上代码是例子，在此之前先了解一下串口中断触发的机制

（1）中断触发条件：

1. 正常接收触发

RX FIFO Full (满阈值中断)：硬件自带一个"小仓库"（FIFO），当硬件 FIFO 里的数据满时（比如esp32s3的 120 字节）触发。
- 场景：对方发大段数据，效率最高，攒够一波再处理。
RX FIFO Timeout (接收超时中断)： FIFO 里有数据，但对方停止发送的时间超过了设定的阈值（比如 10 个字符传输的时间）。
- 场景：对方发完了一串短指令（比如 AT+OK），虽然没填满 FIFO，但为了保证实时性，硬件会强制触发中断通知 CPU 领走。

10 个字符传输的时间具体长短取决于波特率，波特率的定义是"每秒传输的比特数。

当串口是：1 位起始位+8 位数据位+1 位停止位= 10 Bits，十个字符传输了100bits。

时间计算公式：总比特数/波特率

2. 异常错误触发（保护机制）

当通讯物理链路出现问题时，硬件会立刻报警。

RX FIFO Overflow (硬件溢出中断)：硬件 FIFO（128 字节）已经满了，但 CPU 还没把数据搬走，新数据又进来了，导致旧数据被覆盖。
- 场景：波特率极高且中断处理程序被其他高优先级任务卡住了。
Frame Error (帧错误中断)：数据位的起始位或停止位不符合标准（波形乱了）。
- 场景：波特率设置不一致，或者线路干扰极其严重。
Parity Error (校验错误中断)：开启了奇偶校验，但接收到的数据校验位对不上。

3. 特殊信号触发

UART Break (总线中断信号)：接收线（RX）被拉低并持续超过一个完整帧的时间（通常用于复位从设备或进入某种特殊模式）。
Pattern Detect (模式匹配中断) ：你可以设置硬件监控特定的字符（比如 + 字符）。当硬件连续看到 3 个 + 时，即使没发生超时或满溢，也会立刻触发中断。
- 场景：用于进入无线模块的 AT 指令模式。

（2）三种情况

1.当发的数据量极少（例如：每隔 1 秒发 1 个字节）

假设你从电脑串口助手发送了一个字符 A。

过程：
1. A 进入硬件的 FIFO。
2. 因为只有一个字节，没达到"满员阈值"（比如 120 字节），不触发中断。
3. 触发计时器 ：硬件发现 1 个字节进来后，后面没动静了。等待一段时间后，触发 "接收超时中断"。
4. 驱动程序把 A 搬到仓库（Ring Buffer）。
5. 驱动程序往队列里发一张通知单：UART_DATA, size: 1。
结果：你的 xQueueReceive 被唤醒，if 成立，uart_ev.size 为 1。

在 ESP-IDF 框架下，当你调用 uart_driver_install 时，系统会自动在内部帮你开辟、初始化并管理这个 Ring Buffer。如果是stm32f103，需要自己写这个Ring Buffer。

2.发的数据又快又多（例如：一次性发 500 字节，波特率 115200）

假设你发送了一个很长的字符串，长度为 500 字节。

过程：

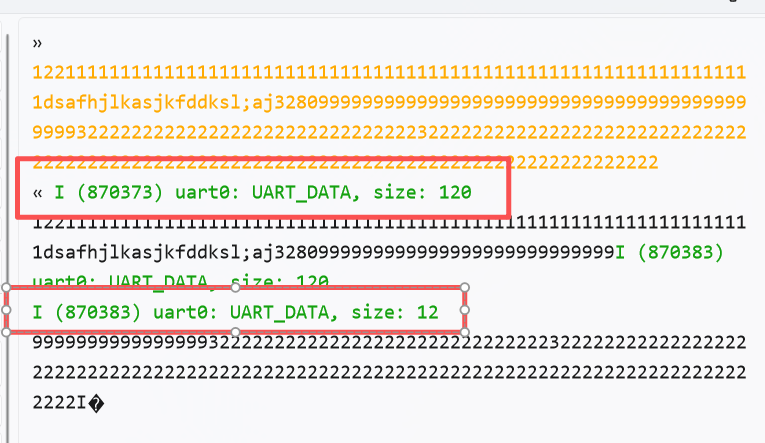

1. 第一波 ：前 120 字节进入 FIFO，达到阈值，触发 "FIFO 全满中断"。
  - 驱动迅速把这 120 字节搬进仓库。
  - 发第一张通知单：UART_DATA, size: 120。
2. 第二波：紧接着后续数据又填满一次 FIFO。
  - 发第二张通知单：UART_DATA, size: 120。
3. 以此类推...
4. 最后一波 ：剩下的 20 字节不满 120，触发 "超时中断"。
  - 发最后一张通知单：UART_DATA, size: 20。
结果：你的 while(1) 循环会连续跑 5 次 if。
- 前 4 次 uart_ev.size 都是 120。
- 最后 1 次 uart_ev.size 是 20。
体验：系统处理非常稳健，不会因为数据太快而卡死，因为数据都在仓库里排队。

3.你（程序）处理得慢，对方发得快

假设对方每 10ms 发 100 字节，但你的程序在 if 里面加了一个 vTaskDelay(500)（故意偷懒）。

过程：
1. 对方发了 5 次数据，产生了 5 个事件通知单都在队列里排队。
2. 因为你没去读仓库（Ring Buffer），数据一直在仓库里堆积。
3. 终于，你处理完上一个任务，回到 xQueueReceive 拿到了下一张通知单。
结果：由于驱动程序非常聪明，它给你的 size 实际上是当前仓库里积压的所有字节数。
- 你拿到的 uart_ev.size 可能会变成 500。
体验：你会发现 size 变大了。这是一种自我保护机制，防止你漏掉已经存进仓库的数据。

当缓冲区读取完了，消息队列还有未处理的数据，但此时仓库已经是空的了，这个函数会返回 0 或者阻塞等待。
