- Access Control List。访问控制列表。与网络安全和网络服务质量QoS(Quality of Service)问题紧密相关。
- 本质：
- 由若干条允许permit或拒绝deny语句组成的、有序规则的列表。每条语句是ACL的一条规则，每条语句中的permit或deny就是与则条规则相对应的处理动作。
- 是一个匹配工具，能够对路由信息和报文进行匹配和区分。
- 只是一份名单，不能具体操作，需要其他技术调用执行。
- 作用：通过对网络中报文流的精确识别（流量或路由），与其他技术结合，达到控制网络访问行为、防止网络攻击和提高网络带宽利用率的目的，从而切实保障网络环境的安全性和网络服务质量的可靠性。
- 应用：
- 允许permit或拒绝deny特定流量；匹配IP流量（过滤流量）；
- 在Traffic-filter(流过滤)中被调用=ACL+允许/拒绝
- 在NAT(Network Address Translation)中被调用；
- 在路由策略中、防火墙的策略部署中、QoS中被调用。

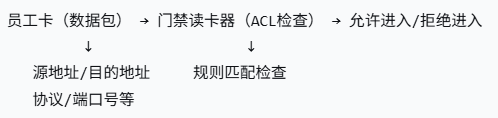

- 简单比喻：像是公司的门禁系统。（小区的保安室）
- 一条ACL规则包含：
- 规则编号 rule-id：可选，默认步长为5。
- 一条ACL中的每一条规则都有一个相应的编号；匹配顺序按照规则编号从小到大匹配，规则最小的最先被匹配。
- 步长Step：系统自动为ACL规则分配编号时，每个相邻规则编号之间的差值，缺省值为5. 步长的作用是为了方便后续在旧规则之间，插入新规则。
- 分配规则：步长为=5，系统分配首条规则编号是5；为后续规则分配编号时，使用大于当前ACL内最大规则编号且时步长整数倍的最小整数作为规则编号。
- 动作 action：permit或deny
- 匹配条件（五元组中的一项也可）：源IP/掩码；目的IP/掩码；协议：ip、tcp、udp、icmp等；源端口；目的端口；其他：dscp、precedence等
- 生效时间（可选）
rule 4294967294 deny --> 流量全部被拒绝 0.0.0.0 = 精确匹配；255.255.255.255 = 任意匹配 精确匹配192.168.1.1这个IP地址：192.168.1.1 0.0.0.0 = 192.168.1.1 0 匹配所有IP地址：0.0.0.0 255.255.255.255 = any
- 规则编号 rule-id：可选，默认步长为5。
- 匹配位置：入方向inbound；出方向outbound
inbound 流经路径：[外部] -> 接口 -> ACL检查 -> 路由器处理。影响访问路由器自身的流量，接口收到时就过滤，节省资源。 outbound 流经路径：路由器处理-> ACL检查 -> 接口-> [外部]。不影响路由器自身流量，先路由再过滤，可能浪费资源。 - 分类与标识：
- 基于ACL标识方法的分类：
- 数字型ACL：传统的ACL标识方法，创建ACL时，指定一个唯一的数字标识该ACL。
- 命名型ACL：通过名称代替编号来标识ACL。

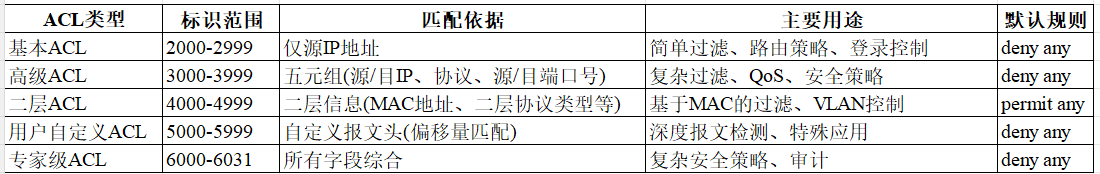

- 分类
- 基于ACL标识方法的分类：
配置练习：

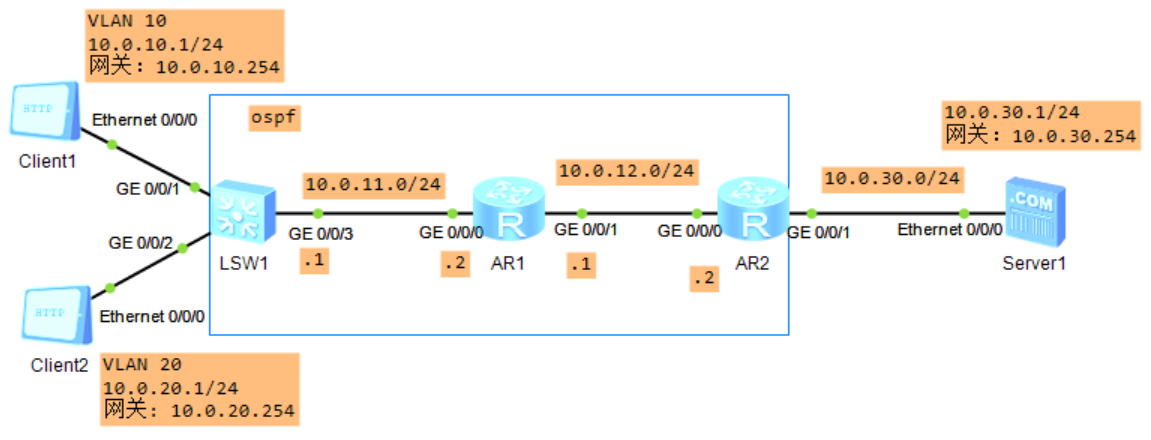

需求1：配置基本ACL，实现Client 1能访问server1，Client 2不能访问server 1：（匹配流量的时候，比较粗糙，流量匹配的不够精细，只能匹配源IP）
- 客户端，服务器的IP，网关配置，每个接口的IP配置，交换机每个接口都要创建逻辑接口后再配IP
- 交换机：
- 创建vlan
- 把交换机的接口划分到对应的vlan里：
- 配置接口IP地址，交换机的接口属于二层口，不能配IP，需要创建逻辑接口(三层接口)：
- g3接口需要创建逻辑接口（三层接口）：
- 创建vlan
- 配置AR1的接口g0接口的IP，此时 LSW1和AR1之间形成直连链路，可以通信（同一个网段，同一个广播域）。
- 如果把交换机的vlanif 1移除，重新创建vlan 2，然后创建虚拟接口并配IP，此时和直连路由器无法ping通。路由器属于vlan1的广播域，交换机属于vlan 2这个广播域，不属于同一个广播域了。（交换机的所有端口默认都属于 vlan 1）
- 修改g0/0/3接口的PVID，使得g3接口划到vlan 2 的广播域，为什么不用trunk类型，trunk接口给通过的流量打上vlan标签，但是路由器的三层物理接口不识别标签，打标签的流量会被丢掉，需要把标签剥掉，使用access类型。
- 交换机的三个接口都加入到ospf中：（AR1和AR2同样的操作，两个接口都加入到ospf的Area 0 中）
- 如果把交换机的vlanif 1移除，重新创建vlan 2，然后创建虚拟接口并配IP，此时和直连路由器无法ping通。路由器属于vlan1的广播域，交换机属于vlan 2这个广播域，不属于同一个广播域了。（交换机的所有端口默认都属于 vlan 1）

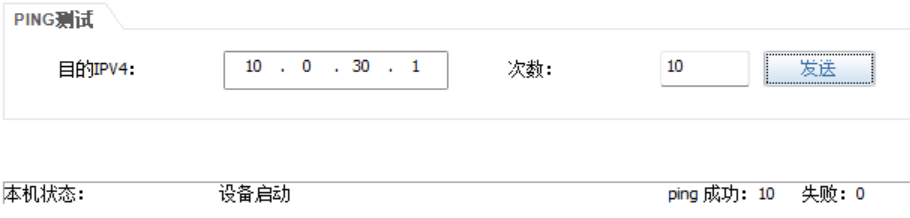

- 测试：client1和client2和服务器都能ping通
- 实现需求，在LSW1配置ACL，允许或拒绝某个流量，只需要交给LSW1处理流量，节省资源
- 基本ACL：
- 允许10.0.10.0这个网段，拒绝10.0.20.0这个网段
- 此时acl规则还未有效，只是列好
了名单，需要调用：
流量过滤，在交换机的g3接口过滤（出接口），尽量不在直连pc的接口过滤。 - 删除第一条规则，client1还能访问服务器：
- 先删g3接口的这条配置，因为已经调用了rule，所以不删掉这个，配置的规则删不掉：
- 然后再进入到acl 2000中：
第一条规则写不写都可以，acl 2000做流量过滤的时候默认允许所有流量通过（华为，traffic-filter）
- 先删g3接口的这条配置，因为已经调用了rule，所以不删掉这个，配置的规则删不掉：
- 基本ACL：
需求2：高级ACL，匹配五元组源目IP，协议，源目端口-client 1只能够访问server 1的http 服务，client 2只能够访问server 1的ftp服务
- 打开server1的http服务和和htp服务；
- 需求1中的配置没有删除的情况下，client 1可以访问server 1的所有服务；client 2不能访问server 1的所有服务。
- 在模拟器上，在AR1上配置高级ACL，默认允许，需要访问的就不用写了，五元组信息： 源IP-10.0.10.0/24; 目的IP: 10.0.30.1；协议：ftp；源端口：随机生成；目的端口：21(ftp的端口号)
vlan 10访问server 1的ftp流量匹配并拒绝放行：
协议-TCP（ftp是基于TCP协议工作，控制ftp，实际是在控制tcp流量），源IP网络段，目IP，通配符，目的端口号。 - vlan 20 访问server 1的http流量匹配并拒绝放行：
出错的地方：
- 路由器查看路由表，不使用brief命令：
- 配置高级ACL，要先把基本ACL配置删掉
混淆的点：
- "二层"和"三层"指的是设备接口的"工作模式"，而不是设备本身的绝对属性。路由器接口默认是三层路由接口，可以配IP；交换机接口默认是二层交换口，不能配IP.

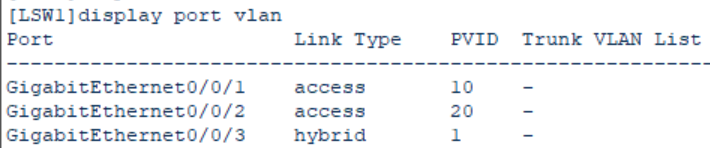

- display port vlan是交换机的专用命令，用于查看端口与vlan的绑定关系，在路由器上没有这个命令。路由器的设计：每个vlan对应一个逻辑子接口；收到带vlan标签的帧后，剥掉标签进行三层处理。路由器上通常不需要创建vlan，直接配置子接口。
