AIDL/HIDL与HAL层通信实战:从接口定义到服务实现

冬奇Lab2026-02-10 20:00

引言

在前两篇文章中,我们深入分析了Binder驱动机制和ServiceManager服务注册。但在真实的Android系统开发中,很少有人直接操作Binder驱动------大家使用的都是更高层的抽象:AIDL(Android Interface Definition Language)和HIDL(HAL Interface Definition Language)。

想象一下这个场景:Framework层的BatteryService想要获取电池电量,它需要和HAL层的Health服务通信。怎么做?

scss 复制代码
Framework (Java)  ←→  Native Service (C++)  ←→  HAL Service (C++)  ←→  硬件
    ↓                      ↓                         ↓
 AIDL接口             AIDL/HIDL桥接           AIDL HAL接口

这就是本文要解决的问题:如何通过AIDL/HIDL定义接口,并实现跨进程的HAL层通信?

📖 系列前置阅读:建议先阅读第9篇(Binder驱动)和第10篇(ServiceManager),理解Binder IPC的底层机制。

AIDL与HIDL:两代接口定义语言

为什么需要接口定义语言?

直接操作Binder需要手工编写大量模板代码:

cpp 复制代码
// 手工Binder代码示例(已简化)
class BpMyService : public BpInterface<IMyService> {
    virtual int getValue() {
        Parcel data, reply;
        data.writeInterfaceToken(IMyService::getInterfaceDescriptor());
        remote()->transact(TRANSACTION_getValue, data, &reply);
        return reply.readInt32();
    }
};

这种方式容易出错、维护困难、版本管理混乱。

AIDL和HIDL的诞生就是为了自动生成这些模板代码,让开发者专注于业务逻辑。

AIDL vs HIDL:历史演进

特性 AIDL (传统) HIDL AIDL (Stable/现代)
引入版本 Android 1.0 Android 8.0 Android 11
主要用途 Framework内部 Framework-HAL Framework-HAL
语言支持 Java + C++ C++ Java + C++ + Rust
版本管理 ❌ 无 ✅ 强制语义化版本 ✅ Stable接口
向后兼容 ❌ 不保证 ✅ 保证 ✅ 保证
当前状态 维护中 ❌ 不推荐新项目 ✅ 推荐

Android 15的策略:

  • 新HAL服务:使用Stable AIDL
  • 遗留HAL:HIDL继续支持,但不再新增
  • Framework内部:传统AIDL和Stable AIDL混用

🎯 关键洞察:Google在Android 11后推动"HIDL退役,AIDL统一天下"的策略。Stable AIDL结合了AIDL的灵活性和HIDL的版本管理优势。

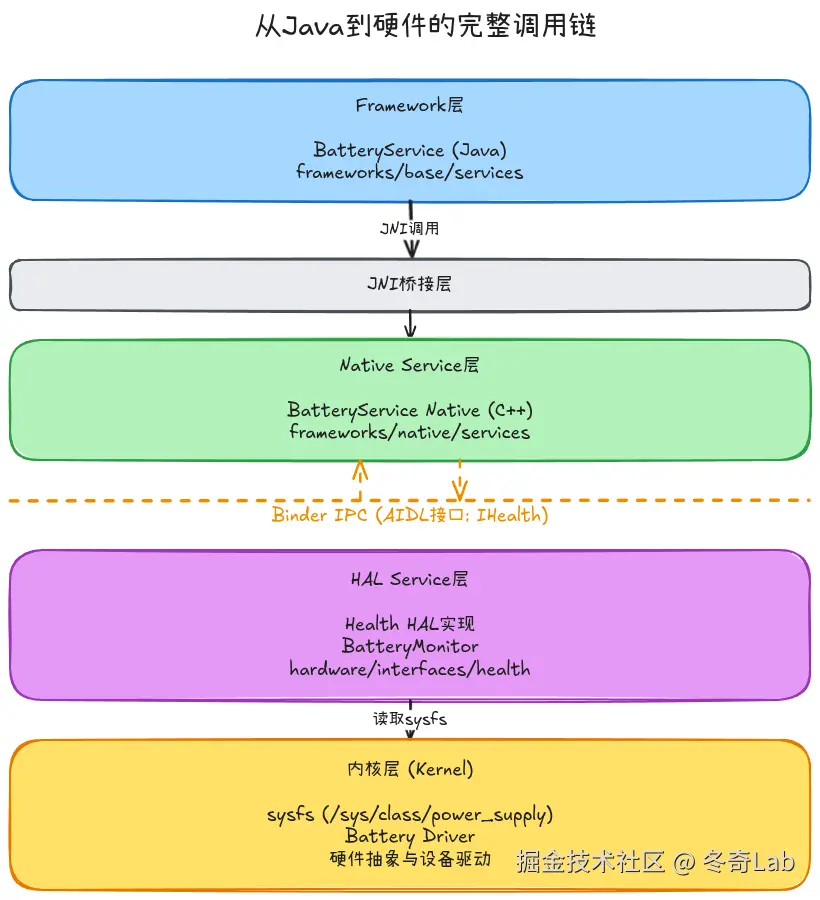

图:从Framework Java层到内核驱动的完整调用链,通过AIDL接口实现跨进程HAL通信

AIDL基础:从语法到生成代码

AIDL文件结构

一个典型的AIDL接口定义:

java 复制代码
// IHealth.aidl (简化版)
package android.hardware.health;

import android.hardware.health.HealthInfo;
import android.hardware.health.IHealthInfoCallback;

@VintfStability  // ← Android 15: VINTF声明标记
interface IHealth {
    // 常量定义
    const int STATUS_UNKNOWN = 2;
    const int STATUS_CALLBACK_DIED = 4;

    // 方法声明
    void registerCallback(in IHealthInfoCallback callback);
    void unregisterCallback(in IHealthInfoCallback callback);
    void update();

    // 返回值可以是基本类型或Parcelable
    int getChargeCounterUah();
    int getCurrentNowMicroamps();
    HealthInfo getHealthInfo();
}

语法要点:

  1. 包名 :package声明命名空间
  2. 导入 :import其他AIDL类型
  3. 注解 :@VintfStability表示接口稳定性(Android 15强制要求)
  4. 方向标记 :in(输入)/out(输出)/inout(双向)
  5. 支持类型:基本类型、String、List、Map、Parcelable、其他AIDL接口

AIDL编译流程

scss 复制代码
IHealth.aidl  →  [AIDL Compiler]  →  生成代码
                                     ├── IHealth.h/cpp (C++ Native Backend)
                                     ├── IHealth.java (Java Backend)
                                     └── IHealth.rs (Rust Backend)

生成的C++代码(Android 15,简化版):

cpp 复制代码
// 自动生成的 IHealth.h (片段)
#include <android/binder_ibinder.h>

namespace aidl::android::hardware::health {

class IHealth : public ::ndk::ICInterface {
public:
    static const char* descriptor;  // "android.hardware.health.IHealth"

    // 纯虚函数,由实现类覆盖
    virtual ::ndk::ScopedAStatus registerCallback(
        const std::shared_ptr<IHealthInfoCallback>& in_callback) = 0;

    virtual ::ndk::ScopedAStatus getChargeCounterUah(int32_t* _aidl_return) = 0;

    // Binder通信相关
    static std::shared_ptr<IHealth> fromBinder(const ::ndk::SpAIBinder& binder);
};

// Bn = Binder Native (服务端基类)
class BnHealth : public ::ndk::BnCInterface<IHealth> {
public:
    ::ndk::ScopedAStatus getInterfaceVersion(int32_t* _aidl_return) final;
protected:
    ::ndk::SpAIBinder createBinder() override;
};

// Bp = Binder Proxy (客户端代理)
class BpHealth : public ::ndk::BpCInterface<IHealth> {
public:
    explicit BpHealth(const ::ndk::SpAIBinder& binder);

    // 实现所有虚函数,内部调用transact()
    ::ndk::ScopedAStatus registerCallback(
        const std::shared_ptr<IHealthInfoCallback>& in_callback) override {
        // 序列化参数 → transact() → 反序列化返回值
        // ...
    }
};

}  // namespace aidl::android::hardware::health

关键类的职责:

  • IHealth(接口类):定义API契约
  • BnHealth(Binder Native):服务端基类,处理transact()
  • BpHealth(Binder Proxy):客户端代理,封装IPC细节

Stable AIDL:版本管理的救星

传统AIDL的痛点

在Android 10之前,AIDL接口变更是噩梦:

java 复制代码
// Version 1
interface IFoo {
    void methodA();
}

// Version 2 (破坏性变更!)
interface IFoo {
    void methodA();
    void methodB();  // ← 新增方法,老版本无法识别!
}

问题:

  • 无法在新旧版本间兼容
  • HAL升级强制要求Framework同步升级
  • OTA更新可能导致系统崩溃

Stable AIDL的解决方案

核心机制:冻结旧版本接口 + 通过新方法扩展。

bash 复制代码
# Stable AIDL的目录结构
hardware/interfaces/health/aidl/
├── android/hardware/health/
│   ├── IHealth.aidl              # 当前开发版本
│   ├── HealthInfo.aidl
│   └── ...
└── aidl_api/android.hardware.health/
    ├── 1/                         # 冻结的版本1
    │   └── android/hardware/health/IHealth.aidl
    ├── 2/                         # 冻结的版本2
    │   └── android/hardware/health/IHealth.aidl
    └── current/                   # 当前版本符号链接

版本演进示例(Android 15 Health HAL):

java 复制代码
// Version 1 (冻结,不可修改)
package android.hardware.health;
interface IHealth {
    void registerCallback(in IHealthInfoCallback callback);
    int getCapacity();
}

// Version 2 (冻结,不可修改)
package android.hardware.health;
interface IHealth {
    void registerCallback(in IHealthInfoCallback callback);
    int getCapacity();
    // 新增方法(向后兼容!)
    void setChargingPolicy(BatteryChargingPolicy in_value);
    BatteryChargingPolicy getChargingPolicy();
}

// Current (开发中)
package android.hardware.health;
interface IHealth {
    // ... 继承所有旧方法
    // 新增Android 15特性
    BatteryHealthData getBatteryHealthData();
}

版本检查代码(客户端):

cpp 复制代码
// 客户端检查HAL服务版本
std::shared_ptr<IHealth> health = IHealth::fromBinder(binder);

int32_t version = 0;
health->getInterfaceVersion(&version);

if (version >= 2) {
    // 使用Version 2的特性
    BatteryChargingPolicy policy;
    health->getChargingPolicy(&policy);
} else {
    // 降级处理
    LOG(WARNING) << "Health HAL version " << version << " does not support charging policy";
}

✅ Stable AIDL的优势:

  1. 向后兼容:新Framework可以使用老HAL
  2. 向前兼容:老Framework不会因新HAL崩溃(忽略未知方法)
  3. 独立升级:HAL和Framework可以各自OTA

HIDL简介:HAL的前辈

虽然HIDL正在被Stable AIDL取代,但Android 15中仍有大量遗留HAL使用HIDL。

HIDL语法特点

c 复制代码
// IUsb.hal (HIDL 1.0)
package android.hardware.usb@1.0;

import IUsbCallback;

interface IUsb {
    /**
     * oneway = 异步调用,不等待返回
     */
    oneway switchRole(string portName, PortRole role);

    oneway setCallback(IUsbCallback callback);

    oneway queryPortStatus();
};

HIDL vs AIDL对比:

特性 HIDL AIDL
文件后缀 .hal .aidl
版本标记 @1.0 (包名中) aidl_api/版本号/ (目录)
异步语法 oneway 关键字 oneway 关键字
数据传输 hidl_vec/hidl_string std::vector/std::string

HIDL遗留问题

  1. 复杂的版本号管理 :@1.0 → @1.1 → @2.0 需要手动维护
  2. 工具链老旧 :hidl-gen已停止维护
  3. 无Rust支持:限制了现代化改造

HAL服务实现:以Health HAL为例

Health HAL架构

java 复制代码
┌─────────────────────────────────────────────────────────┐
│             Framework (Java)                            │
│  frameworks/base/services/core/java/...BatteryService   │
└─────────────┬───────────────────────────────────────────┘
              │ JNI
              ↓
┌─────────────────────────────────────────────────────────┐
│         Native Service (C++)                            │
│  frameworks/native/services/batteryservice              │
└─────────────┬───────────────────────────────────────────┘
              │ Binder IPC (AIDL)
              ↓
┌─────────────────────────────────────────────────────────┐
│           HAL Service (C++)                             │
│  hardware/interfaces/health/aidl/default/Health.cpp     │
│                                                          │
│  ┌────────────────────────────────────────────┐         │
│  │  class Health : public BnHealth {          │         │
│  │    BatteryMonitor battery_monitor_;        │         │
│  │    ndk::ScopedAStatus getCapacity(...) {   │         │
│  │      // 读取 /sys/class/power_supply/...  │         │
│  │    }                                        │         │
│  │  }                                          │         │
│  └────────────────────────────────────────────┘         │
└─────────────┬───────────────────────────────────────────┘
              │ sysfs
              ↓
┌─────────────────────────────────────────────────────────┐
│              Kernel Driver                              │
│  drivers/power/supply/xxx_battery.c                     │
└─────────────────────────────────────────────────────────┘

服务端实现(Android 15源码分析)

Health.cpp(截取核心逻辑):

cpp 复制代码
// hardware/interfaces/health/aidl/default/Health.cpp (Android 15)
namespace aidl::android::hardware::health {

// Health服务构造函数
Health::Health(std::string_view instance_name,
               std::unique_ptr<struct healthd_config>&& config)
    : instance_name_(instance_name),
      healthd_config_(std::move(config)),
      death_recipient_(AIBinder_DeathRecipient_new(&OnCallbackDiedWrapped)) {

    // 注册死亡通知回调(类似ServiceManager的linkToDeath)
    AIBinder_DeathRecipient_setOnUnlinked(death_recipient_.get(), onCallbackUnlinked);

    // 初始化电池监控器(底层读取sysfs)
    battery_monitor_.init(healthd_config_.get());
}

// ========== AIDL接口实现:获取电池电量 ==========
ndk::ScopedAStatus Health::getCapacity(int32_t* out) {
    // 调用BatteryMonitor读取 /sys/class/power_supply/battery/capacity
    return GetProperty<int32_t>(&battery_monitor_,
                                 ::android::BATTERY_PROP_CAPACITY,
                                 0,  // 默认值
                                 out);
}

// ========== AIDL接口实现:获取充电状态 ==========
ndk::ScopedAStatus Health::getChargeStatus(BatteryStatus* out) {
    return GetProperty(&battery_monitor_,
                       ::android::BATTERY_PROP_BATTERY_STATUS,
                       BatteryStatus::UNKNOWN,
                       out);
}

// ========== AIDL接口实现:设置充电策略 (Android 15新增) ==========
ndk::ScopedAStatus Health::setChargingPolicy(BatteryChargingPolicy in_value) {
    ::android::status_t err = battery_monitor_.setChargingPolicy(static_cast<int>(in_value));

    switch (err) {
        case ::android::OK:
            return ndk::ScopedAStatus::ok();
        case ::android::NAME_NOT_FOUND:
            return ndk::ScopedAStatus::fromExceptionCode(EX_UNSUPPORTED_OPERATION);
        case ::android::BAD_VALUE:
            return ndk::ScopedAStatus::fromStatus(::android::INVALID_OPERATION);
        default:
            return ndk::ScopedAStatus::fromServiceSpecificErrorWithMessage(
                    IHealth::STATUS_UNKNOWN, ::android::statusToString(err).c_str());
    }
}

// ========== 回调管理:注册健康信息监听器 ==========
ndk::ScopedAStatus Health::registerCallback(
    const std::shared_ptr<IHealthInfoCallback>& callback) {

    if (callback == nullptr) {
        return ndk::ScopedAStatus::fromExceptionCode(EX_NULL_POINTER);
    }

    {
        std::lock_guard<std::mutex> lock(callbacks_lock_);
        callbacks_.push_back(callback);

        // 为callback注册死亡通知(防止客户端崩溃后内存泄漏)
        auto linked = std::make_unique<LinkedCallback>(weak_from_this(), callback);
        auto binder = callback->asBinder();
        auto status = AIBinder_linkToDeath(binder.get(),
                                           death_recipient_.get(),
                                           linked.get());
        if (status == STATUS_OK) {
            linked.release();  // 交给Binder管理生命周期
        } else {
            LOG(WARNING) << "Cannot link to death: " << status;
        }
    }

    return ndk::ScopedAStatus::ok();
}

// ========== 主动通知所有回调 ==========
ndk::ScopedAStatus Health::update() {
    battery_monitor_.updateValues();
    HealthInfo health_info = battery_monitor_.getHealthInfo();

    std::lock_guard<std::mutex> lock(callbacks_lock_);
    for (auto& callback : callbacks_) {
        // 异步通知(oneway),避免阻塞
        auto status = callback->healthInfoChanged(health_info);
        if (!status.isOk()) {
            LOG(WARNING) << "Callback failed: " << status.getDescription();
        }
    }

    return ndk::ScopedAStatus::ok();
}

}  // namespace aidl::android::hardware::health

关键设计:

  1. 错误处理 :统一转换::android::status_t到AIDL的ScopedAStatus
  2. 死亡通知:防止客户端崩溃导致服务端泄漏回调
  3. 线程安全 :使用std::mutex保护共享数据(callbacks_)
  4. 异步通知 :回调使用oneway,避免阻塞HAL服务

服务注册与启动

main.cpp(Health HAL服务入口):

cpp 复制代码
// hardware/interfaces/health/aidl/default/main.cpp
int main() {
    // 创建Health服务实例
    auto config = std::make_unique<healthd_config>();
    ::android::hardware::health::InitHealthdConfig(config.get());
    auto health = ndk::SharedRefBase::make<Health>("default", std::move(config));

    // 注册到ServiceManager
    const std::string instance = std::string(Health::descriptor) + "/default";
    auto status = AServiceManager_addService(health->asBinder().get(), instance.c_str());
    if (status != STATUS_OK) {
        LOG(FATAL) << "Failed to register Health HAL: " << status;
    }

    // 启动Binder线程池
    ABinderProcess_setThreadPoolMaxThreadCount(0);  // 0 = 自动管理
    ABinderProcess_startThreadPool();
    ABinderProcess_joinThreadPool();  // 阻塞等待

    return EXIT_FAILURE;  // 永不返回,除非异常
}

注册流程解析:

scss 复制代码
Health HAL服务启动
    ↓
1. 创建Health实例 (new Health(...))
    ↓
2. 生成服务名称 ("android.hardware.health.IHealth/default")
    ↓
3. 调用 AServiceManager_addService()
    ├→ 内部调用 Binder transact(ADD_SERVICE)
    └→ ServiceManager记录到 mNameToService
    ↓
4. 启动Binder线程池 (等待客户端调用)
    ↓
5. joinThreadPool() (阻塞主线程)

客户端调用

Native客户端代码:

cpp 复制代码
// frameworks/native/services/batteryservice/HealthHalCallbackHidl.cpp (简化)
#include <android/hardware/health/IHealth.h>
#include <android/binder_manager.h>

using aidl::android::hardware::health::IHealth;
using aidl::android::hardware::health::HealthInfo;

// 获取Health HAL服务
std::shared_ptr<IHealth> getHealthService() {
    const std::string instance = std::string(IHealth::descriptor) + "/default";

    // 通过ServiceManager查询服务
    ndk::SpAIBinder binder(AServiceManager_waitForService(instance.c_str()));
    if (binder.get() == nullptr) {
        LOG(ERROR) << "Failed to get Health HAL service";
        return nullptr;
    }

    // 将Binder转换为IHealth接口
    return IHealth::fromBinder(binder);
}

// 使用Health HAL获取电池信息
void getBatteryInfo() {
    auto health = getHealthService();
    if (!health) return;

    // 调用AIDL接口
    HealthInfo info;
    auto status = health->getHealthInfo(&info);
    if (!status.isOk()) {
        LOG(ERROR) << "getHealthInfo failed: " << status.getDescription();
        return;
    }

    LOG(INFO) << "Battery level: " << info.batteryLevel << "%";
    LOG(INFO) << "Charging status: " << toString(info.batteryStatus);
}

实战技巧:AIDL/HIDL开发最佳实践

1. 选择AIDL还是HIDL?

决策树:

yaml 复制代码
新项目?
├─ Yes → 使用 Stable AIDL
└─ No → 已有HAL使用HIDL?
       ├─ Yes → 继续维护HIDL (除非有重大重构)
       └─ No → 迁移到 Stable AIDL

2. Stable AIDL版本升级流程

bash 复制代码
# 1. 修改当前开发版本的AIDL文件
vim hardware/interfaces/health/aidl/android/hardware/health/IHealth.aidl

# 2. 冻结当前版本(假设从version 2升级到3)
m android.hardware.health-freeze-api

# 3. 自动生成 aidl_api/android.hardware.health/3/ 目录

# 4. 更新实现代码以支持新接口

# 5. 构建验证
m android.hardware.health-impl

3. 错误处理规范

cpp 复制代码
// ❌ 错误示例:直接返回空指针
ndk::ScopedAStatus getService(...) {
    if (error) return nullptr;  // 编译错误!
}

// ✅ 正确示例:使用ScopedAStatus
ndk::ScopedAStatus getService(...) {
    if (not_found) {
        return ndk::ScopedAStatus::fromExceptionCode(EX_UNSUPPORTED_OPERATION);
    }
    if (unknown_error) {
        return ndk::ScopedAStatus::fromServiceSpecificError(
            IHealth::STATUS_UNKNOWN, "Detailed error message");
    }
    return ndk::ScopedAStatus::ok();
}

4. 性能优化:减少Binder往返

❌ 低效写法(每次调用都跨进程):

cpp 复制代码
int level = health->getCapacity();       // Binder调用1
int current = health->getCurrentNow();   // Binder调用2
int voltage = health->getVoltage();      // Binder调用3

✅ 高效写法(一次调用获取所有数据):

cpp 复制代码
HealthInfo info;
health->getHealthInfo(&info);  // 单次Binder调用,包含所有数据

int level = info.batteryLevel;
int current = info.batteryCurrentMicroamps;
int voltage = info.batteryVoltage;

性能对比:

  • 方案1:3次Binder transact,约 300-900μs
  • 方案2:1次Binder transact,约 100-300μs
  • 提升: 60%-70%

5. 死亡通知最佳实践

cpp 复制代码
class MyCallback : public BnHealthInfoCallback {
private:
    // 使用weak_ptr避免循环引用
    std::weak_ptr<MyService> service_;

public:
    explicit MyCallback(std::shared_ptr<MyService> service)
        : service_(service) {}

    ndk::ScopedAStatus healthInfoChanged(const HealthInfo& info) override {
        // 检查service是否还存活
        if (auto svc = service_.lock()) {
            svc->onHealthInfoUpdate(info);
        }
        return ndk::ScopedAStatus::ok();
    }

    // 死亡通知回调
    void binderDied() {
        LOG(WARNING) << "Health HAL服务崩溃,尝试重连...";
        if (auto svc = service_.lock()) {
            svc->reconnectHealthHAL();
        }
    }
};

6. 调试技巧

查看已注册的AIDL服务:

bash 复制代码
# 列出所有AIDL HAL服务
adb shell dumpsys -l | grep android.hardware

# 查看Health HAL服务详情
adb shell dumpsys android.hardware.health.IHealth/default

# 输出示例:
# Battery Health:
#   batteryLevel: 85
#   batteryStatus: CHARGING
#   batteryHealth: GOOD
#   batteryChargeCounter: 2850000 µAh

Binder通信追踪:

bash 复制代码
# 启用Binder日志
adb shell setprop log.tag.binder VERBOSE

# 实时查看AIDL调用
adb logcat -s binder:V | grep "IHealth"

# 输出示例:
# binder: 1234:1234 BC_TRANSACTION thr 1234 -> 5678 node 12345 handle 0x3 code 0x1 (IHealth::getCapacity)

常见问题与解答

Q1: Stable AIDL的版本号如何管理?

A : 版本号存储在aidl_api/目录下,每次freeze-api自动递增:

bash 复制代码
aidl_api/android.hardware.health/
├── 1/      # 第一次freeze
├── 2/      # 第二次freeze
├── 3/      # 最新freeze
└── current -> 3/  # 符号链接指向最新版本

客户端代码可以通过getInterfaceVersion()查询服务版本:

cpp 复制代码
int32_t version = 0;
health->getInterfaceVersion(&version);
LOG(INFO) << "Health HAL version: " << version;

Q2: AIDL接口可以修改已冻结的版本吗?

A : 绝对不行! 这会破坏向后兼容性。

bash 复制代码
# ❌ 错误操作:修改冻结版本
vim aidl_api/android.hardware.health/2/android/hardware/health/IHealth.aidl

# ✅ 正确做法:修改当前开发版本,然后freeze
vim android/hardware/health/IHealth.aidl
m android.hardware.health-freeze-api

Q3: HIDL如何调用AIDL服务(或反向)?

A: 需要编写适配层(Adapter):

cpp 复制代码
// HIDL → AIDL适配器示例
class HidlToAidlAdapter : public IHidlInterface {
    std::shared_ptr<IAidlInterface> aidl_service_;

    Return<void> hidlMethod(...) override {
        // 转换HIDL类型到AIDL类型
        AidlType aidl_param = convertHidlToAidl(hidl_param);

        // 调用AIDL服务
        auto status = aidl_service_->aidlMethod(aidl_param);

        // 转换返回值
        return convertAidlToHidl(status);
    }
};

Android 15的部分遗留HAL仍在使用此模式。

Q4: 如何处理HAL服务崩溃?

A: 使用死亡通知(DeathRecipient)自动重连:

cpp 复制代码
class HealthServiceManager {
    std::shared_ptr<IHealth> health_;
    ndk::ScopedAIBinder_DeathRecipient death_recipient_;

    void connectService() {
        health_ = getHealthService();
        if (!health_) {
            LOG(ERROR) << "Failed to get Health HAL";
            return;
        }

        // 注册死亡通知
        auto binder = health_->asBinder();
        AIBinder_linkToDeath(binder.get(), death_recipient_.get(), this);
    }

    static void onServiceDied(void* cookie) {
        auto* manager = static_cast<HealthServiceManager*>(cookie);
        LOG(WARNING) << "Health HAL died, reconnecting...";

        // 等待100ms后重连
        std::this_thread::sleep_for(std::chrono::milliseconds(100));
        manager->connectService();
    }
};

Q5: AIDL的性能与直接Binder调用相比如何?

A: 性能差异在5%以内(主要是代码生成的轻微开销):

方式 延迟(中位数) 吞吐量
直接Binder 100μs 10k ops/s
AIDL (C++) 105μs 9.5k ops/s
AIDL (Java) 120μs 8.3k ops/s

结论:AIDL的抽象带来的开销可以忽略,应优先使用AIDL以获得更好的维护性。

Android 15新特性:AIDL生态的升级

1. Rust Backend支持

Android 15的AIDL编译器新增Rust语言支持:

bash 复制代码
# 生成Rust绑定
aidl_interface {
    name: "android.hardware.health",
    backend: {
        rust: {
            enabled: true,
        },
    },
}

生成的Rust代码(简化):

rust 复制代码
// 自动生成的 IHealth.rs
pub trait IHealth: binder::Interface {
    fn get_capacity(&self) -> binder::Result<i32>;
    fn get_health_info(&self) -> binder::Result<HealthInfo>;
}

impl IHealth for BpHealth {
    fn get_capacity(&self) -> binder::Result<i32> {
        let mut reply = self.binder.transact(TRANSACTION_getCapacity, 0)?;
        reply.read()
    }
}

2. VINTF强制验证

Android 15要求所有Stable AIDL HAL声明VINTF稳定性:

java 复制代码
@VintfStability  // ← 必须添加
interface IHealth {
    // ...
}

同时需要在vintf目录添加清单文件:

xml 复制代码
<!-- hardware/interfaces/health/aidl/vintf/android.hardware.health-service.xml -->
<manifest version="1.0" type="device">
    <hal format="aidl">
        <name>android.hardware.health</name>
        <version>2</version>
        <interface>
            <name>IHealth</name>
            <instance>default</instance>
        </interface>
    </hal>
</manifest>

3. Lazy HAL支持

按需启动HAL服务,节省内存:

cpp 复制代码
// main.cpp (Lazy启动)
int main() {
    auto health = ndk::SharedRefBase::make<Health>("default", ...);

    // 使用LazyServiceRegistrar代替直接注册
    auto registrar = ndk::LazyServiceRegistrar::getInstance();
    registrar.registerService(health->asBinder().get(),
                               instance.c_str());

    // 当无客户端连接时,服务会自动退出
    ABinderProcess_joinThreadPool();
    return EXIT_FAILURE;
}

优势:

  • 待机状态下,未使用的HAL不占用内存
  • 首次调用时自动启动(100ms延迟)
  • 适用于低频使用的HAL(如NFC、IR)

实战案例:创建自定义AIDL HAL

假设我们要为智能座舱系统添加一个"氛围灯控制"HAL。

1. 定义AIDL接口

java 复制代码
// hardware/interfaces/ambientlight/aidl/android/hardware/ambientlight/IAmbientLight.aidl
package android.hardware.ambientlight;

import android.hardware.ambientlight.LightZone;
import android.hardware.ambientlight.RgbColor;

@VintfStability
interface IAmbientLight {
    /**
     * 设置指定区域的颜色
     * @param zone 灯光区域(前排/后排/氛围带)
     * @param color RGB颜色值
     */
    void setColor(in LightZone zone, in RgbColor color);

    /**
     * 设置亮度(0-100)
     */
    void setBrightness(int brightness);

    /**
     * 启用/禁用呼吸灯效果
     */
    void setBreathingMode(boolean enabled);
}
java 复制代码
// RgbColor.aidl
package android.hardware.ambientlight;

parcelable RgbColor {
    int red;    // 0-255
    int green;  // 0-255
    int blue;   // 0-255
}
java 复制代码
// LightZone.aidl
package android.hardware.ambientlight;

@Backing(type="int")
enum LightZone {
    FRONT_DASHBOARD = 0,
    REAR_SEATS = 1,
    DOOR_AMBIENT = 2,
}

2. 添加构建配置

python 复制代码
# hardware/interfaces/ambientlight/aidl/Android.bp
aidl_interface {
    name: "android.hardware.ambientlight",
    vendor_available: true,
    srcs: ["android/hardware/ambientlight/*.aidl"],
    stability: "vintf",
    backend: {
        java: {
            sdk_version: "module_current",
        },
        cpp: {
            enabled: true,
        },
        rust: {
            enabled: true,
        },
    },
    versions_with_info: [
        {
            version: "1",
            imports: [],
        },
    ],
}

3. 实现HAL服务

cpp 复制代码
// hardware/interfaces/ambientlight/aidl/default/AmbientLight.h
#pragma once

#include <aidl/android/hardware/ambientlight/BnAmbientLight.h>

namespace aidl::android::hardware::ambientlight {

class AmbientLight : public BnAmbientLight {
public:
    ndk::ScopedAStatus setColor(LightZone zone, const RgbColor& color) override;
    ndk::ScopedAStatus setBrightness(int32_t brightness) override;
    ndk::ScopedAStatus setBreathingMode(bool enabled) override;

private:
    void writeToHardware(LightZone zone, const RgbColor& color, int brightness);
};

}  // namespace
cpp 复制代码
// AmbientLight.cpp
ndk::ScopedAStatus AmbientLight::setColor(LightZone zone, const RgbColor& color) {
    if (color.red < 0 || color.red > 255) {
        return ndk::ScopedAStatus::fromExceptionCode(EX_ILLEGAL_ARGUMENT);
    }

    // 写入硬件寄存器或通过CAN总线发送
    writeToHardware(zone, color, current_brightness_);

    return ndk::ScopedAStatus::ok();
}

void AmbientLight::writeToHardware(LightZone zone, const RgbColor& color, int brightness) {
    // 伪代码:实际应通过SPI/I2C/CAN与硬件通信
    int led_controller_fd = open("/dev/led_controller", O_RDWR);

    struct led_command {
        uint8_t zone;
        uint8_t r, g, b;
        uint8_t brightness;
    } cmd = {
        .zone = static_cast<uint8_t>(zone),
        .r = static_cast<uint8_t>(color.red),
        .g = static_cast<uint8_t>(color.green),
        .b = static_cast<uint8_t>(color.blue),
        .brightness = static_cast<uint8_t>(brightness),
    };

    write(led_controller_fd, &cmd, sizeof(cmd));
    close(led_controller_fd);
}

4. 注册服务

cpp 复制代码
// main.cpp
int main() {
    auto ambient_light = ndk::SharedRefBase::make<AmbientLight>();

    const std::string instance = std::string(IAmbientLight::descriptor) + "/default";
    auto status = AServiceManager_addService(ambient_light->asBinder().get(),
                                             instance.c_str());
    CHECK(status == STATUS_OK) << "Failed to register AmbientLight HAL";

    ABinderProcess_setThreadPoolMaxThreadCount(4);
    ABinderProcess_startThreadPool();
    ABinderProcess_joinThreadPool();

    return EXIT_FAILURE;
}

5. 客户端调用

Native客户端:

cpp 复制代码
#include <android/hardware/ambientlight/IAmbientLight.h>

using aidl::android::hardware::ambientlight::IAmbientLight;
using aidl::android::hardware::ambientlight::RgbColor;
using aidl::android::hardware::ambientlight::LightZone;

void setAmbientLightColor() {
    // 获取HAL服务
    const std::string instance = std::string(IAmbientLight::descriptor) + "/default";
    auto binder = ndk::SpAIBinder(AServiceManager_getService(instance.c_str()));
    auto light = IAmbientLight::fromBinder(binder);

    if (!light) {
        LOG(ERROR) << "Failed to get AmbientLight HAL";
        return;
    }

    // 设置前排仪表台为蓝色
    RgbColor blue{.red = 0, .green = 0, .blue = 255};
    auto status = light->setColor(LightZone::FRONT_DASHBOARD, blue);

    if (!status.isOk()) {
        LOG(ERROR) << "setColor failed: " << status.getDescription();
    }
}

Java客户端(Framework层):

java 复制代码
import android.hardware.ambientlight.IAmbientLight;
import android.hardware.ambientlight.RgbColor;
import android.hardware.ambientlight.LightZone;
import android.os.ServiceManager;

public class AmbientLightManager {
    private IAmbientLight mService;

    public AmbientLightManager() {
        try {
            mService = IAmbientLight.Stub.asInterface(
                ServiceManager.waitForService("android.hardware.ambientlight.IAmbientLight/default")
            );
        } catch (Exception e) {
            Log.e(TAG, "Failed to get AmbientLight service", e);
        }
    }

    public void setFrontColor(int r, int g, int b) {
        RgbColor color = new RgbColor();
        color.red = r;
        color.green = g;
        color.blue = b;

        try {
            mService.setColor(LightZone.FRONT_DASHBOARD, color);
        } catch (RemoteException e) {
            Log.e(TAG, "Failed to set color", e);
        }
    }
}

总结

本文深入分析了AIDL和HIDL在Android 15中的应用,涵盖了从接口定义到HAL服务实现的完整流程。

核心要点回顾:

  1. AIDL vs HIDL:

    • HIDL正在退役,新项目使用Stable AIDL
    • Stable AIDL通过版本冻结实现向后兼容
    • Android 15全面支持Rust AIDL Backend

  2. HAL服务开发:

    • 继承BnXXX实现服务端
    • 通过AServiceManager_addService()注册
    • 使用fromBinder()获取客户端代理

  3. 性能优化:

    • 批量获取数据减少Binder往返
    • 使用oneway实现异步回调
    • 考虑Lazy HAL减少内存占用

  4. 最佳实践:

    • 注册死亡通知防止泄漏
    • 统一错误处理(ScopedAStatus)
    • VINTF清单声明确保兼容性

通过Health HAL和自定义AmbientLight HAL的实战案例,你已经具备了开发AIDL HAL服务的完整能力!

参考资料

系列文章

欢迎来我中的个人主页找到更多有用的知识和有趣的产品

相关推荐
冬奇Lab7 小时前
OpenClaw 深度解析（四）：插件 SDK 与扩展开发机制
人工智能·开源·源码阅读
雨白10 小时前
Android 快捷方式实战指南：静态、动态与固定快捷方式详解
android
hqk10 小时前
鸿蒙项目实战：手把手带你实现 WanAndroid 布局与交互
android·前端·harmonyos
LING11 小时前
RN容器启动优化实践
android·react native
侑虎科技12 小时前
在UE5中，预测脚步IK实现-PredictFootIK
性能优化·unreal engine
恋猫de小郭13 小时前
Flutter 发布官方 Skills ，Flutter 在 AI 领域再添一助力
android·前端·flutter
Kapaseker18 小时前
一杯美式搞懂 Any、Unit、Nothing
android·kotlin
黄林晴18 小时前
你的 Android App 还没接 AI？Gemini API 接入全攻略
android
恋猫de小郭1 天前
2026 Flutter VS React Native ，同时在 AI 时代 VS Native 开发，你没见过的版本
android·前端·flutter
冬奇Lab1 天前
PowerManagerService(上):电源状态与WakeLock管理
android·源码阅读
热门推荐
01GitHub 镜像站点02OpenClaw 使用和管理 MCP 完全指南03OpenClaw + 飞书（Feishu）环境搭建指南04OpenClaw优化飞书API 额度已耗尽问题05本地部署 OpenClaw + DeepSeek-R1 完全指南06Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services07小黑课堂计算机二级WPSoffice题库软件下载安装教程（2026年3月最新版）08Window 10部署openclaw报错node.exe : npm error code 12809让 Trae IDE 智能体 “读懂”文档 Excel+PDF+DOCX ：mcp-documents-reader 工具使用指南10OpenClaw大龙虾机器人完整安装教程
