前言

上一期博客我们编写完成了chrdevbase 字符设备驱动开发实验的代码，这一期博客，我们开始编写测试 APP的代码。

一、C库文件操作基本函数

编写测试 APP 就是编写 Linux 应用，需要用到 C 库里面和文件操作有关的一些函数，比如open、read、write 和 close 这四个函数。

1.1、open函数

open 函数原型如下：

复制代码

int open(const char *pathname, int flags)

open 函数参数含义如下：

pathname：要打开的设备或者文件名。

flags**：**文件打开模式，以下三种模式必选其一：

O_RDONLY 只读模式

O_WRONLY 只写模式

O_RDWR 读写模式

因为我们要对 chrdevbase 这个设备进行读写操作，所以选择 O_RDWR。除了上述三种模式以外还有其他的可选模式，通过逻辑或来选择多种模式

返回值：如果文件打开成功的话返回文件的文件描述符。
在 Ubuntu 中输入" man 2 open "即可查看 open 函数的详细内容，如下图所示：

1.2read函数

read 函数原型如下：

复制代码

ssize_t read(int fd, void *buf, size_t count)

read 函数参数含义如下：

fd：要读取的文件描述符，读取文件之前要先用 open 函数打开文件，open 函数打开文件成

功以后会得到文件描述符。

buf**：**数据读取到此 buf 中。

count**：**要读取的数据长度，也就是字节数。

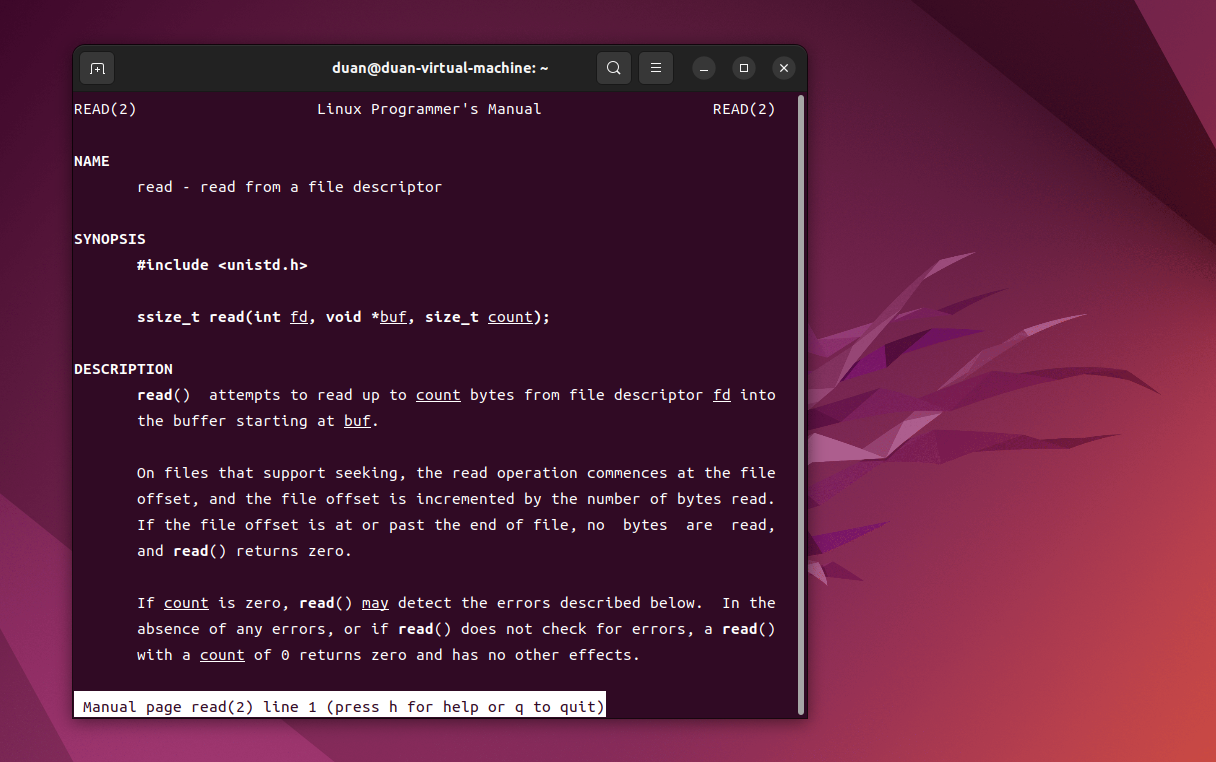

**返回值：**读取成功的话返回读取到的字节数；如果返回 0 表示读取到了文件末尾；如果返回负值，表示读取失败。在 Ubuntu 中输入"man 2 read"命令即可查看 read 函数的详细内容。

1.3write函数

write 函数原型如下：

复制代码

ssize_t write(int fd, const void *buf, size_t count);

write 函数参数含义如下：

fd：要进行写操作的文件描述符，写文件之前要先用 open 函数打开文件，open 函数打开文

件成功以后会得到文件描述符。

buf**：**要写入的数据。

count**：**要写入的数据长度，也就是字节数。

**返回值：**写入成功的话返回写入的字节数；如果返回 0 表示没有写入任何数据；如果返回

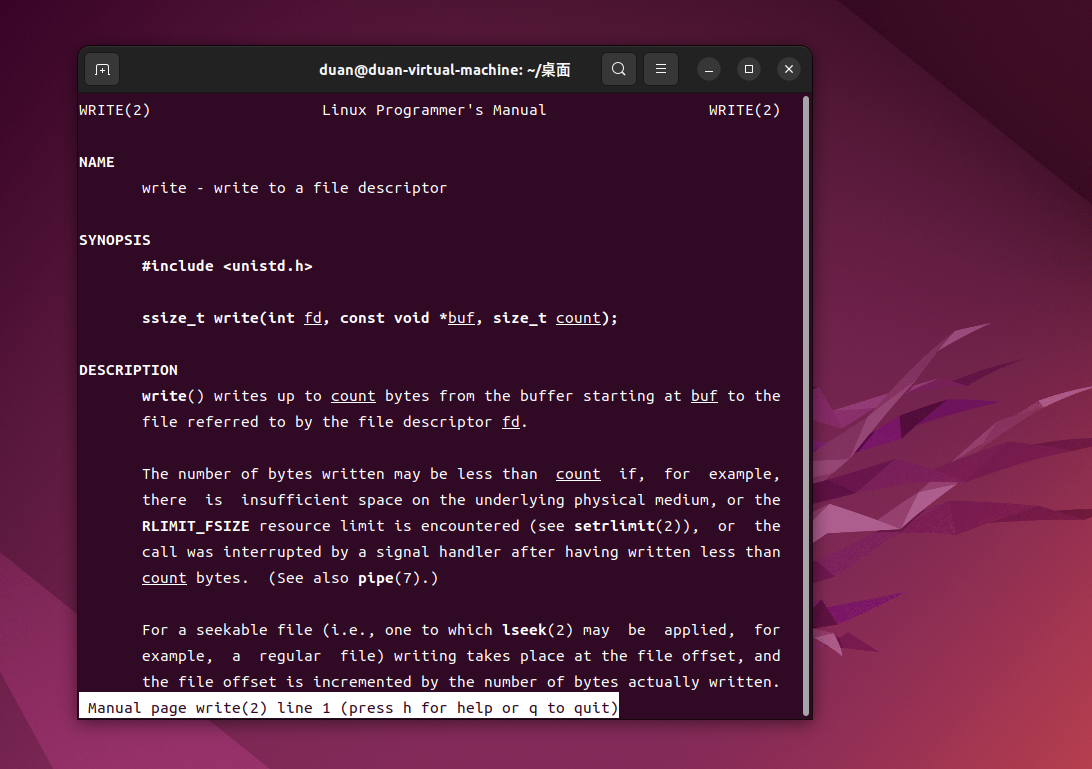

负值，表示写入失败。在 Ubuntu 中输入"man 2 write"命令即可查看 write 函数的详细内容。

1.4、close函数

close 函数原型如下：

int close(int fd);

close 函数参数含义如下：

fd：要关闭的文件描述符。

**返回值：**0 表示关闭成功，负值表示关闭失败。在 Ubuntu 中输入"man 2 close"命令即可

查看 close 函数的详细内容。

二、编写测试APP程序

驱动编写好以后是需要测试的，一般编写一个简单的测试 APP，测试 APP 运行在用户空

间。测试 APP 很简单通过输入相应的指令来对 chrdevbase 设备执行读或者写操作。在 1_chrdevbase 目录中新建 chrdevbaseApp.c 文件，在此文件中输入如下内容：

复制代码

1  #include "stdio.h"
2  #include "unistd.h"
3  #include "sys/types.h"
4  #include "sys/stat.h"
5  #include "fcntl.h"
6  #include "stdlib.h"
7  #include "string.h"
8
9  /********************************************
11 文件名     : chrdevbaseApp.c
13 版本       : V1.0
14 描述       : chrdevbase 驱动测试APP。
15 其他       : 使用方法: ./chrdevbaseApp /dev/chrdevbase <1>|<2>
16 ********************************************/
17
18 static char usrdata[] = {"usr data!"};
19
20 /*
21  * @description : main 主程序
22  * @param - argc : argv 数组元素个数
23  * @param - argv : 具体参数
24  * @return      : 0 成功;其他 失败
25  */
26 int main(int argc, char *argv[])
27 {
28     int fd, retval;
29     char readbuf[100], writebuf[100];
30     static char usrdata[] = {"usr data!"};
31
32     if(argc != 3){
33         printf("Error Usage!\r\n");
34         return -1;
35     }
36
37     char *filename = argv[1];
38
39     /* 打开驱动文件 */
40     fd = open(filename, O_RDWR);
41     if(fd < 0){
42         printf("Can't open file %s\r\n", filename);
43         return -1;
44     }
45
46     if(atoi(argv[2]) == 1){ /* 从驱动文件读取数据 */
47         retval = read(fd, readbuf, 50);
48         if(retval < 0){
49             printf("read file %s failed!\r\n", filename);
50         }else{
51             /* 读取成功，打印出读取成功的数据 */
52             printf("read data:%s\r\n",readbuf);
53         }
54     }
55
56     if(atoi(argv[2]) == 2){ /* 向设备驱动写数据 */
57         memcpy(writebuf, usrdata, sizeof(usrdata));
58         retval = write(fd, writebuf, 50);
59         if(retval < 0){
60             printf("write file %s failed!\r\n", filename);
61         }
62     }
63
64     /* 关闭设备 */
65     retval = close(fd);
66     if(retval < 0){
67         printf("Can't close file %s\r\n", filename);
68         return -1;
69     }
70
71     return 0;
72 }

第 18 行，数组 usrdata 是测试 APP 要向 chrdevbase 设备写入的数据。

第 32行，判断运行测试 APP 的时候输入的参数是不是为 3 个，main 函数的 argc 参数表示参数数量，argv\[\]保存着具体的参数，如果参数不为 3 个的话就表示测试 APP 用法错误。比如，现在要从 chrdevbase 设备中读取数据，需要输入如下命令：

复制代码

./chrdevbaseApp /dev/chrdevbase 1

上述命令一共有三个参数"./chrdevbaseApp"、"/dev/chrdevbase"和"1"，这三个参数分别

对应 argv $0$ 、argv $1$ 和 argv $2$ 。第一个参数表示运行 chrdevbaseAPP 这个软件，第二个参数表

示测试APP要打开/dev/chrdevbase这个设备。第三个参数就是要执行的操作，1表示从chrdevbase

中读取数据，2 表示向 chrdevbase 写数据。

第 37行，获取要打开的设备文件名字，argv $1$ 保存着设备名字。

第 40行，调用 C 库中的 open 函数打开设备文件：/dev/chrdevbase。

第 46行，判断 argv $2$ 参数的值是 1 还是 2，因为输入命令的时候其参数都是字符串格式的，因此需要借助 atoi 函数将字符串格式的数字转换为真实的数字。

第 47 行，当 argv $2$ 为 1 的时候表示要从 chrdevbase 设备中读取数据，一共读取 50 字节的数据，读取到的数据保存在 readbuf 中，读取成功以后就在终端上打印出读取到的数据。

第 56 行，当 argv $2$ 为 2 的时候表示要向 chrdevbase 设备写数据。

第 65 行，对 chrdevbase 设备操作完成以后就关闭设备。

chrdevbaseApp.c 内容还是很简单的，就是最普通的文件打开、关闭和读写操作。

三、编译驱动程序和测试APP

1、编译驱动程序

首先编译驱动程序，也就是 chrdevbase.c 这个文件，我们需要将其编译为.ko 模块，创建 Makefile 文件，然后在其中输入如下内容：

复制代码

1 KERNELDIR := /home/duan/linux/linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek
2 CURRENT_PATH := $(shell pwd)
3 obj-m := chrdevbase.o
4
5 build: kernel_modules
6
7 kernel_modules:
8 	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules
9 clean:
10 	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean

第 1 行，KERNELDIR 表示开发板所使用的 Linux 内核源码目录，使用绝对路径（需要自己修改）。

第 2 行，CURRENT_PATH 表示当前路径，直接通过运行"pwd"命令来获取当前所处路径。

第 3 行，obj-m 表示将 chrdevbase.c 这个文件编译为 chrdevbase.ko 模块。

第 8 行，具体的编译命令，后面的 modules 表示编译模块，-C 表示将当前的工作目录切

换到指定目录中，也就是 KERNERLDIR 目录。M 表示模块源码目录，"make modules"命令

中加入 M=dir 以后程序会自动到指定的 dir 目录中读取模块的源码并将其编译为.ko 文件。

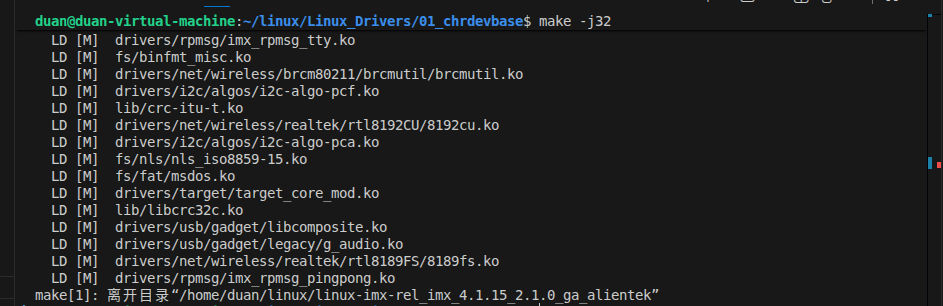

Makefile 编写好以后输入"make"命令编译驱动模块，编译过程如图所示：

编译成功以后就会生成一个叫做 chrdevbaes.ko 的文件，此文件就是 chrdevbase 设备的驱动

模块。至此，chrdevbase 设备的驱动就编译成功。

2、编译测试APP

测试 APP 比较简单，只有一个文件，因此就不需要编写 Makefile 了，直接输入命令编译。

因为测试 APP 是要在 ARM 开发板上运行的，所以需要使用 arm-linux-gnueabihf-gcc 来编译，

输入如下命令：

复制代码

arm-linux-gnueabihf-gcc chrdevbaseApp.c -o chrdevbaseApp

编译完成以后会生成一个叫做 chrdevbaseApp 的可执行程序，输入如下命令查看

复制代码

chrdevbaseAPP

结果如下图所示：
