函数调用与栈帧

函数调用与栈帧

引言

int add(int a, int b) {
    int c = a + b;
    return c;
}

int main() {
    int x = add(1, 2);
}

执行main时，CPU如何执行add？

1. 跳到add的地址去执行
2. 需要传递给add的参数
3. add执行完毕后结果返回值需要传递给main
4. 需要返回到main中调用的地方，且main依旧保持原样

栈与栈帧

栈是一个后进先出的内存区域。同时在linux中，栈向低地址增长(这是 ABI/实现选择)。

为什么选用栈进行函数调用？

栈本身便是后进先出，天然满足保持add执行后，main保持原样的要求。

栈帧是对函数调用时产生的栈空间的定义。

┌─────────────────────┐  ← 高地址
│ 调用者传入的参数。     │  （可能有）
├─────────────────────┤
│ 返回地址             │  （必须有）
├─────────────────────┤
│ 保存的帧指针          │  （可选）
├─────────────────────┤
│ 保存的被调者寄存器     │  （按需）
├─────────────────────┤
│ 局部变量， 临时空间    │  （按需）
├─────────────────────┤
│ 对齐填充             │  （可能有）
└─────────────────────┘  ← 低地址

汇编代码

让我们看看计算机底层汇编是如何实现上述操作的。

add(int, int):
        push    rbp  // 压栈
        mov     rbp, rsp // rbp = rsp
        sub     rsp, 32  // 给局部变量/对齐留空间
        mov     DWORD PTR [rbp-20], edi // 将 rbp - 20 的空间存放参数
        mov     DWORD PTR [rbp-24], esi
        mov     edx, DWORD PTR [rbp-20] // edx = edi
        mov     eax, DWORD PTR [rbp-24] // eax = esi
        add     eax, edx // eax = eax + edx
        mov     DWORD PTR [rbp-4], eax  // rbp - 4 的空间存放 eax
        mov     eax, DWORD PTR [rbp-4]  // eax 等于 rbp - 4 中的值
        pop     rbp // 弹出 rbp
        ret
main:
        push    rbp      // 将 rbp 压入栈中
        mov     rbp, rsp // rbp = rsp
        sub     rsp, 16  // 向下开辟 16 字节空间，用于对齐
        mov     esi, 2   // 传递参数
        mov     edi, 1   // 传递参数
        call    add(int, int) // 调用函数
        mov     DWORD PTR [rbp-4], eax // rbp - 4 的空间存放 eax
        mov     eax, 0   // eax = 0
        leave
        ret

调用者传入参数

前 6 个整数/指针参数：走寄存器

Linux x86-64（SysV ABI）约定：

1. 第 1 个参数 → rdi
2. 第 2 个参数 → rsi
3. 第 3 个参数 → rdx
4. 第 4 个参数 → rcx
5. 第 5 个参数 → r8
6. 第 6 个参数 → r9
   超过 6 个的，才会继续压入到栈上。

所以才有

        mov     esi, 2   // 传递参数
        mov     edi, 1   // 传递参数

寄存器也分32与64位。esi是32位的，rsi是64位的。edi，rdi同理

下面是寄存器用法：

返回地址

call add 做两件事

1. 把"下一条指令的地址"压入栈 ------ 这就是 返回地址
2. 跳转到 add 的入口地址执行
   也就是说：call = push 返回地址 + 跳转

ret 做一件事

1. 从栈顶弹出一个地址，跳转到那里继续执行
   也就是说：ret = pop 返回地址 + 跳回去

所以返回地址由被调用者保存。

保存的帧指针

        push    rbp  // 压栈
        mov     rbp, rsp // rbp = rsp
        // ...
        pop     rbp

为什么要保存 rbp

1. 调用约定要求 ：rbp 通常属于 callee-saved（被调用者若使用必须恢复）
2. 要形成栈帧链：调试/回溯时可以沿着"保存的 rbp"一级一级找到上层函数

push rbp 是一个"压栈"指令，本质等价于两步：

1. rsp = rsp - 8
2. [rsp] = rbp（把当前 rbp 的 8 字节值写到栈顶空间）

pop rbp 是"出栈"指令，本质等价于两步：

1. rbp = [rsp]（把栈顶 8 字节读到 rbp）
2. rsp = rsp + 8

通过push和pop可以

• 将rbp 恢复为进入函数前的旧值
• 栈顶回到原来的位置（向高地址移动 8 字节）

局部变量 / 临时空间

        mov     DWORD PTR [rbp-20], edi // 将 rbp - 20 的空间存放参数
        mov     DWORD PTR [rbp-24], esi
		// ...
        mov     DWORD PTR [rbp-4], eax  // rbp - 4 的空间存放 eax

本质上就是通过rbp的偏移，去进行存储。

要求偏移空间是合法的。

• 局部变量区：服务于"源代码语义"，写了这个变量，它应该在函数期间存在
• 临时空间：服务于"编译器实现"，没写，但机器需要。

对齐填充

        sub     rsp, 16  // 向下开辟 16 字节空间，用于对齐

对齐，一个地址如果能被某个数整除，就说它按那个数对齐。例如：

• 地址 0x...10 能被 16 整除 → 16 字节对齐
• 地址 0x...18 不能被 16 整除（余 8） → 非 16 字节对齐

对齐填充（padding），当你需要某个对齐，但当前位置不满足时，就在中间"多留出一些没用的字节"，把后面的内容挪到满足对齐的位置。在栈帧里，这种"没用的字节"就是对齐填充。

在 x86-64 linux（ABI） 里，调用约定要求：

在执行 call 指令之前，栈指针 rsp 需要满足特定对齐（常见要求是 16 字节对齐）。

原因主要有三类：

1. ABI 要求
2. 性能提升，对齐的数据更利于 CPU 以更少的内存事务读写
3. 可变参数、调用链一致性，保证跨编译器、跨语言（C/C++/Rust 等）互调时，栈布局一致且可预期。

返回值

这里有几种情况：

4字节：当函数返回值是4个字节会通过%eax寄存器作为通道，函数将返回值存储在%eax中，返回后函数的调用方再读取%eax。

5-8个字节：通过rax寄存器作为通道。

大于8个字节：以如下代码举例：

struct A {// ...大于8字节  };
A func() {
    A b;
    return b;
}
A x = func();

1. 调用者分配返回对象空间（temp）；
2. 把这块空间的地址作为隐藏的第一个参数传给被调用者；
3. 被调用函数把结果写入该地址指向的内存。
4. 调用者得到这块内存中的结果。

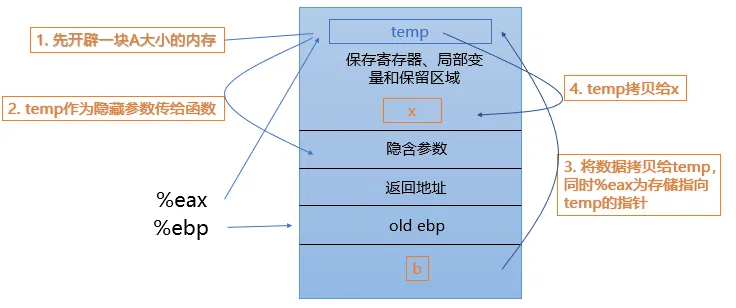

返回值传递方式如图：

参考文章：

https://chengxumiaodaren.com/docs/build-debug/linux-func-call/
