手把手教你做eNSP动态路由实验

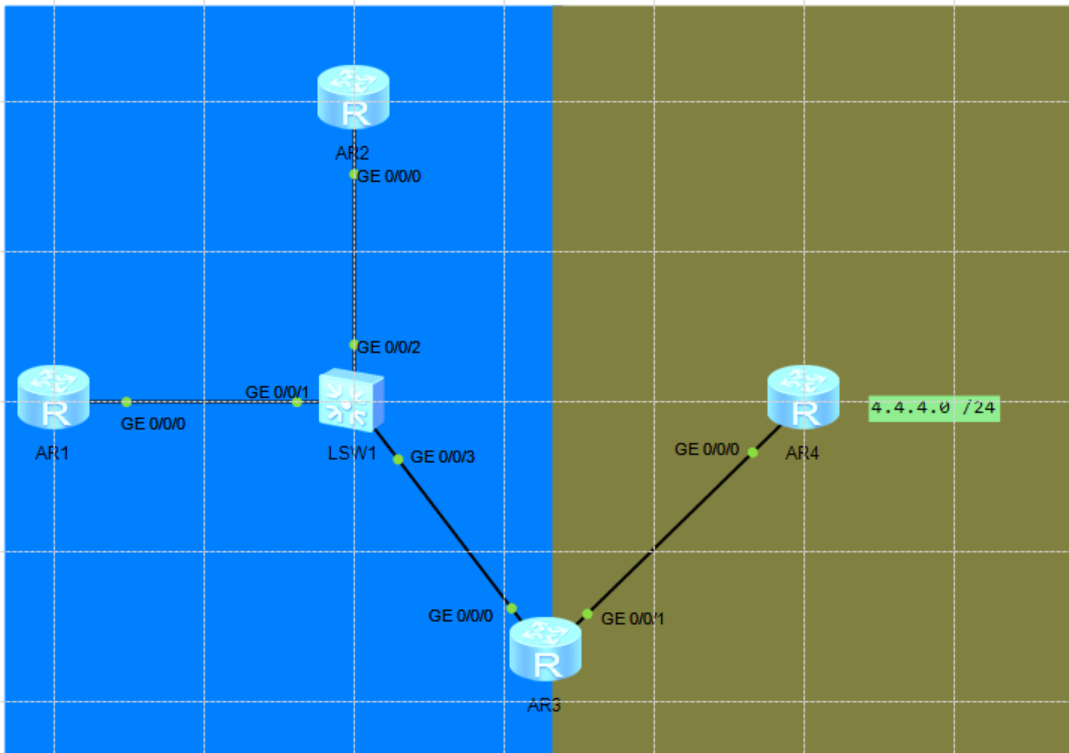

一、实验拓扑图

二、实验要求

1. R4环回地址已固定，其他所有网段使用192.168.1.0 /24 进行合理的分配。其中R1-3为区域0，R3-R4为区域1，r3的环回也在区域0。R1,R2也各有一个环回。

2. 区域0中R3为DR设备，没有BDR设备。

3. R4环回不能宣告，全网可达，保障更新安全，避免环路， 减少路由条目。

三、实验细分析

3.1 网段划分

基于实验要求和实验拓扑图我们进行网段划分。

思路：

1.实验是基于192.168.1.0 /24 进行划分，且有区域0和区域1，因此我们借一位网络位，划分出192.168.1.0 /25 和 192.168.1.128 /25，作为两个区域的汇总。

2.区域1中只有R3、R4 两个路由器，因此，出于节约IP地址的考虑，只需要2个IP地址即可，划分的网段为：192.168.1.160 /30。

3.区域0中R1、R2、R3 三台路由器，都有环回接口，在加上骨干链路，一个需要划分四个网段，2^2=4,故借两位网络位，为192.168.1.0 /27、 192.168.1.32 /27、192.168.1.64 /27 、192.168.1.96 /27。

4.R1、R2、R3 三台路由器都连在同一台交换机（LSW1），这是一个共享的广播域，因此三台路由器都是在一个网段内，出于节约IP地址的考虑，只需要三个IP地址即可，因此在192.168.1.0 /27的基础上借两位网络位，为 192.168.1.1 /29、192.168.1.2 /29、192.168.1.3 /29。

结果：

192.168.1.0 /24

​ 192.168.1.0 /25 -- area 0

​ 192.168.1.0 /27 -- 骨干链路汇总

​ 192.168.1.1 /29 -- R1 与 LSW1

​ 192.168.1.2 /29 -- R2 与 LSW1

​ 192.168.1.3 /29 -- R3 与 LSW1

​

​ 192.168.1.32 /27 -- R1

​ 192.168.1.64 /27 -- R2

​ 192.168.1.96 /27 -- R3

​ 192.168.1.128 /25 -- area 1

​ 192.168.1.160 /30 -- R3 与 R4

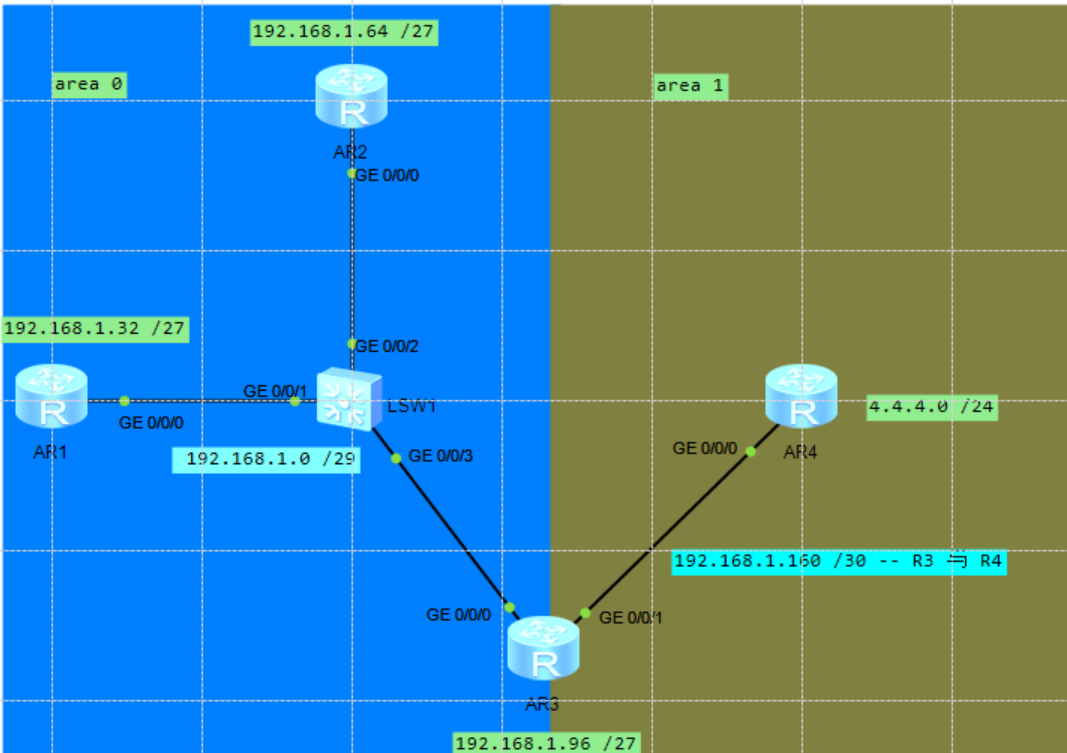

图示结果：

3.2 对于实验要求二的分析

" 区域0中R3为DR设备，没有BDR设备"，这说明了我们需要调整R1和R2路由器接口的ospf优先级，使得R1和R2的优先级为0，从而放弃DR和BDR选举。

3.3 对于实验要求三的分析

实验要求三是最为复杂与繁琐的，R4环回不能宣告，全网可达，保障更新安全，避免环路， 减少路由条目。

不能宣告：使用ospf的缺省路由。

保障更新安全：接口使用手工认证。

避免环路：使用静态路由指向空接口。

减少路由条目：使用手工汇总。

四、开始实验

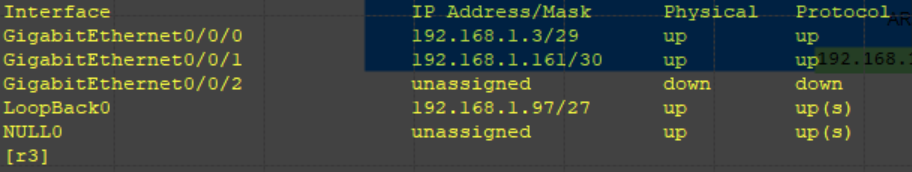

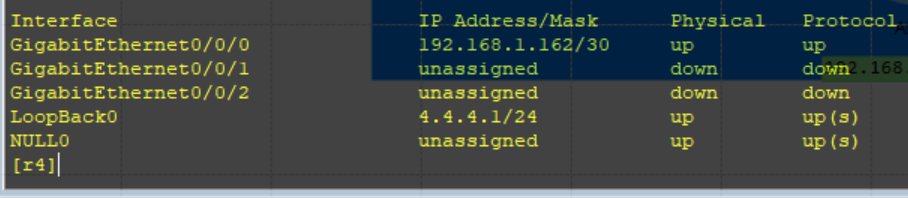

4.1 配置ip

（注：篇幅有限，R2、R3、R4配置就不逐个展示了）

#配置物理接口和环回接口
[r1]interface gigabitEthernet0/0/0
[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 29
[r1-GigabitEthernet0/0/0]int loopback 0
[r1-LoopBack0]ip address 192.168.1.33 27

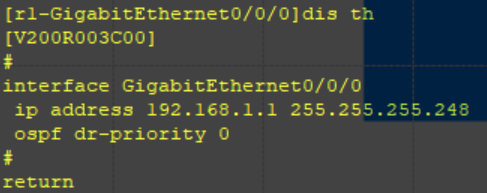

4.2 设置R1、R2接口ospf优先级

按正常应该是等到我们ospf配置完后，再完成这一步，但提前写也没关系。

# R1
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ospf dr-priority 0
# R2
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ospf dr-priority 0

4.3 配置动态路由ospf

区域0：

-- R1 --
# 启动ospf进程
[r1]ospf 1 router-id  1.1.1.1
# 区域号
[r1-ospf-1]area 0
# 宣告网段
[r1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

-- R2 --
[r2]ospf 1 r
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

-- R3 --
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 192.168.1.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 192.168.1.97 0.0.0.0

区域1：

-- R3 --
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]network 192.168.1.161 0.0.0.0

-- R4 --
[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 1
# 缺省路由
[r4-ospf-1]default-route-advertise always
[r4-ospf-1-area-0.0.0.1]network 192.168.1.162 0.0.0.0

++这里通过查看R3的配置信息和 R1 ping R3的环回 和 R4环回 来验证配置是否成功。++

4.3.1 查看R3的配置信息

# 查看 OSPF 邻居状态的命令。

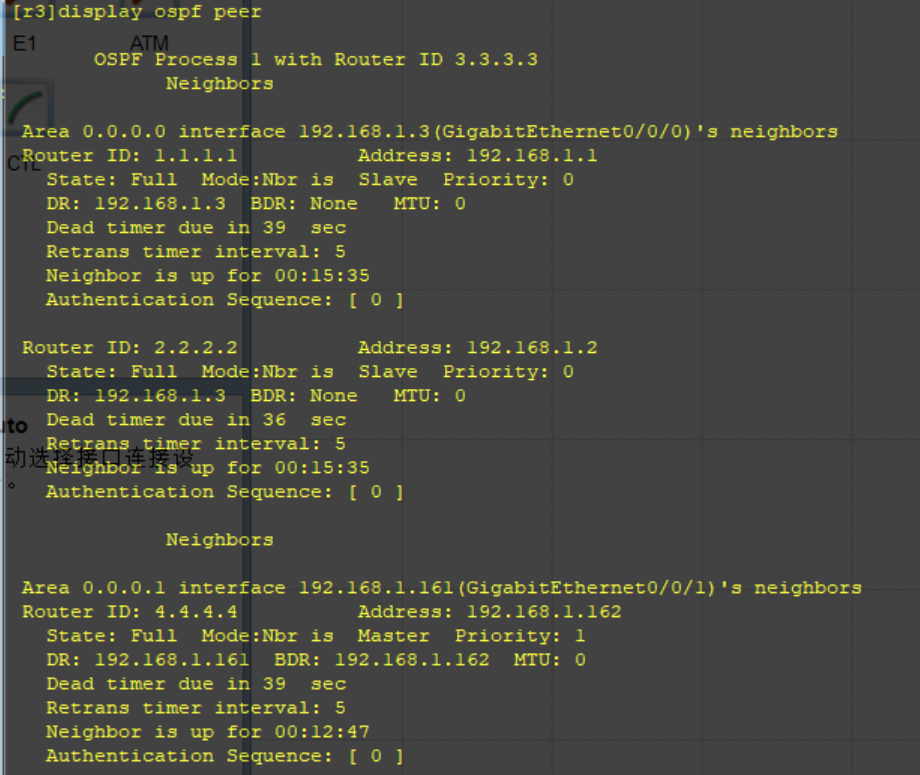

[r3]display ospf peer

由邻居表可以看出区域0中DR设备都是R3，且是没有BDR设备的。

# 查看路由器上，由 OSPF 协议动态学习 / 生成的路由条目

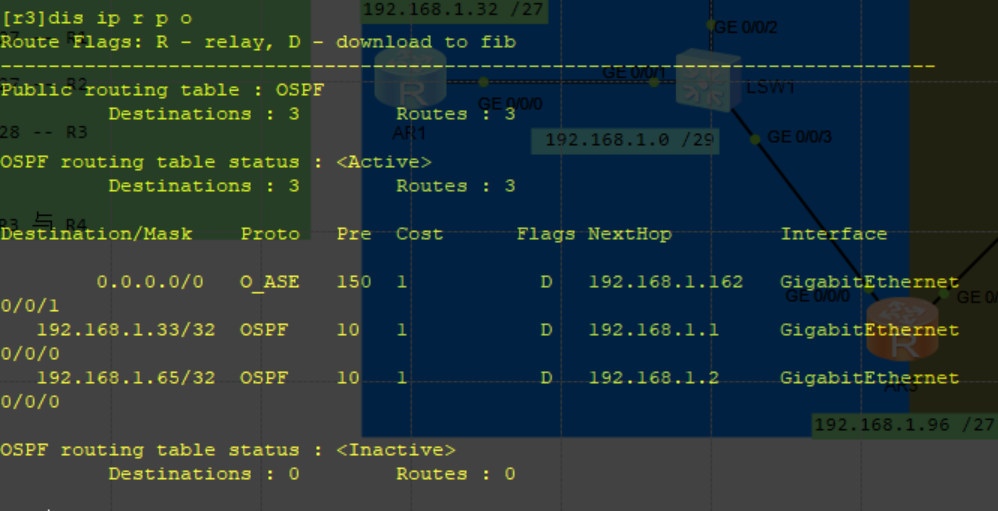

[r3]display ip routing-table protocol ospf

从路由表可以看出R3 成功通过 OSPF 学习到了 3 条路由

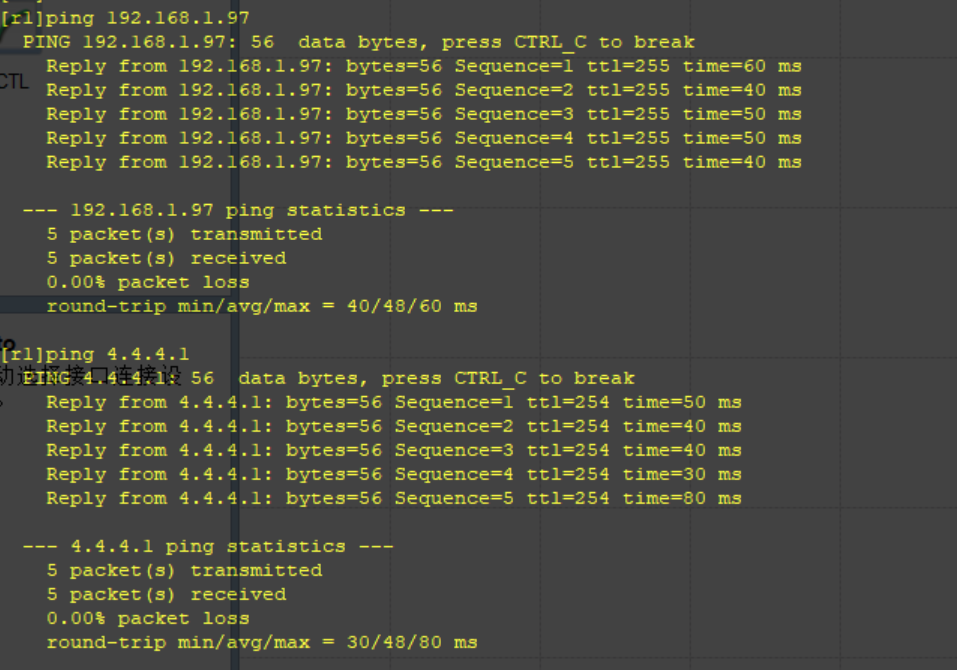

4.3.2 R1 ping R3 的环回和 R4 环回

• ++综上所述的ospf的基础配置是没有问题的++

五、实验拓展（实验要求三）

5.1 手工认证

# 手工认证，其余接口一致
[r1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123123

各个接口都配置完后，检验邻居是否重写建立。

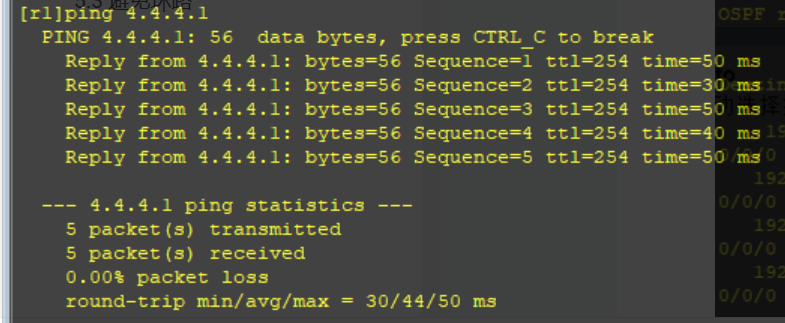

R1收到4.4.4.1回包，故配置成功。

5.2 手工汇总

手工汇总 是在边界路由器上基于区域进行IP汇总的。

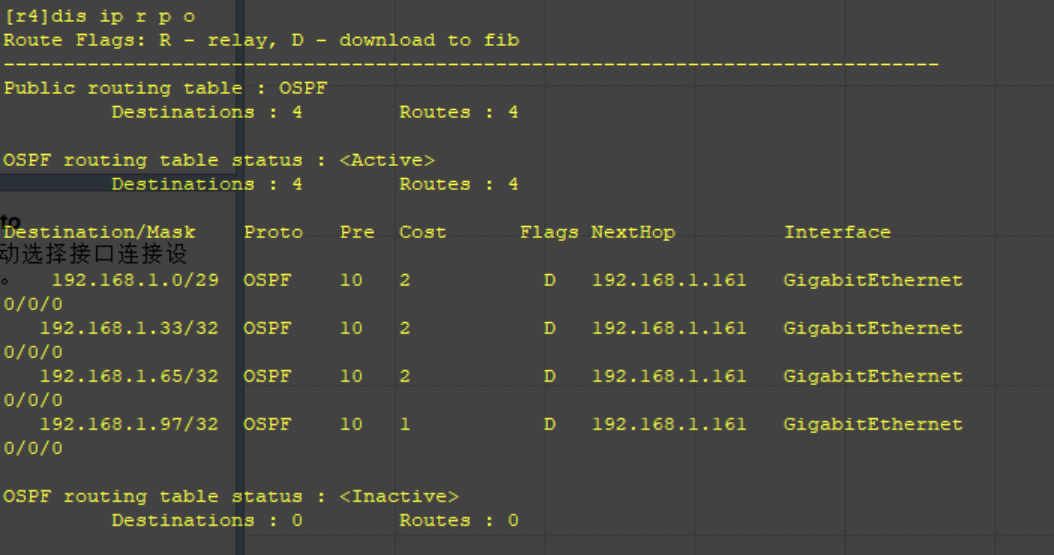

观察R4的路由表可以看到去往区域0有四条路由，过于冗余，因此在R3上对于区域0进行手工汇总。

# 手工汇总
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]abr-summary 192.168.1.0 255.255.255.128

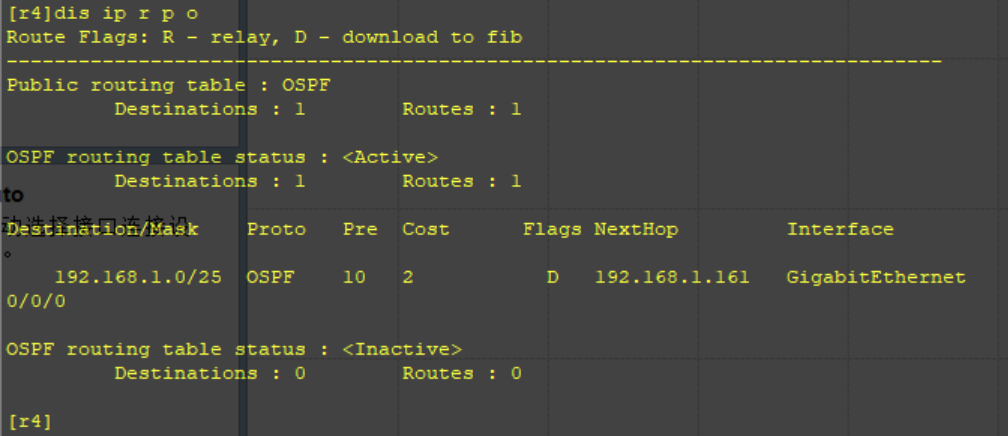

配置后查看R4的路由表：

5.3 避免环路

将手工汇总的路由指向空接口。

[r3]ip route-static 192.168.1.0 25 null 0

六、结语

恭喜你完成了本次 ospf 实验

本次 OSPF 实验，我们从一个清晰的拓扑出发，完成了从网段规划、OSPF 基础配置，到 DR/BDR 选举控制、路由手工汇总与环路避免的全流程实践。

在实验的起点，我们首先面对的是网段规划这一基础但至关重要的环节。根据实验要求，我们将 192.168.1.0/24 这一主网段进行了精细化的子网划分，为 R1、R2、R3 所在的区域 0，以及 R3、R4 所在的区域 1 分配了独立的子网地址。

紧接着，我们进入了 OSPF 基础配置阶段。从为每个接口配置 IP 地址，到在 OSPF 进程中宣告网络、划分区域，再到手动指定 Router-ID，每一步操作都在构建 OSPF 网络的骨架。我们见证了路由器如何通过 Hello 包发现邻居，如何逐步建立邻接关系，最终形成一个统一的链路状态数据库。

在区域 0 的广播网络中，我们重点实践了 DR/BDR 选举控制。通过调整 R3 接口的 OSPF 优先级，我们成功让 R3 成为了该网段唯一的 DR，并且刻意不选举 BDR。这一操作的背后，是对 OSPF 协议优化的深入思考：在明确的网络设计下，人为干预 DR/BDR 选举，可以避免不必要的协议开销，确保关键设备承担核心的路由转发角色，提升网络的稳定性和可预测性。

实验的核心挑战，在于如何满足 "R4 环回不宣告，但全网可达，同时避免环路、减少路由条目" 的要求。这引导我们进入了 路由手工汇总的高级实践。通过分析 R4 路由表中多条明细路由的共同前缀，我们将它们汇总为一条更优的汇总路由。这一操作不仅大幅缩减了路由表的条目数量，降低了设备的内存和 CPU 消耗，更重要的是，它通过隐藏明细路由的波动，实现了对网络故障的隔离，提升了全网的稳定性。同时，结合合理的路由过滤和汇总策略，我们成功避免了环路的产生，保障了网络更新的安全性。

相信看完本篇博客的你，也能轻松完成这个实验。
