一、BPMN介绍

BPMN是一个被广泛接收和支持的，展现流程的语言。该文件一般以。bpmn20.xml或者.bpmn结尾。

1.1、BPMN根元素

BPMN 2.0概要（schema）的根元素（root element）是definitions元素。

<definitions
  xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
  xmlns:flowable="http://flowable.org/bpmn"
  targetNamespace="Examples">

  <process id="myProcess" name="My First Process">
    ..
  </process>

</definitions>

1.2、process元素

1.2.1、id：必填属性

将映射为Flowable ProcessDefinition对象的key参数。

1.2.2、name：可选属性

将映射为ProcessDefinition的name参数。引擎本身不会使用这个参数。可以用于在用户界面上显示更友好的名字。

二、事件

**事件（event）**通常用于为流程生命周期中发生的事情建模。事件总是图形化为圆圈。

2.1、启动事件

**启动事件（start event）**是流程的起点。启动事件的类型（流程在消息到达时启动，在指定的时间间隔后启动，等等），定义了流程如何启动，并显示为启动事件中的小图标。在XML中，类型由子元素声明来定义。

initiator

指明保存认证用户（authenticated user）ID用的变量名。在流程启动时，操作用户的ID会保存在这个变量中。例如

<startEvent id="request" flowable:initiator="initiator" />

2.2、空启动事件

"空"启动事件（none Start Event），指的是未指定启动流程实例触发器的启动事件。引擎将无法预知何时启动流程实例。空启动事件用于流程实例通过调用下列startProcessInstanceByXXX API方法启动的情况。

	ProcessInstance processInstance = runtimeService.startProcessInstanceByXXX();

请注意：子流程（sub-process）必须有空启动事件。

图示

空启动事件用空心圆圈表示，中间没有图标（也就是说，没有触发器）。

XML表示

空启动事件的XML表示格式，就是普通的启动事件声明，而没有任何子元素（其他种类的启动事件都有用于声明其类型的子元素）。

2.3、结束事件

结束事件（end event）标志着流程或子流程中一个分支的结束。

结束事件总是抛出（型）事件。这意味着当流程执行到达结束事件时，会抛出一个结果。结果的类型由事件内部的黑色图标表示。在XML表示中，类型由子元素声明给出。

2.4、空结束事件

"空"结束事件(none end event)，意味着当到达这个事件时，没有特别指定抛出的结果。因此，引擎除了结束当前执行分支之外，不会多做任何事情。

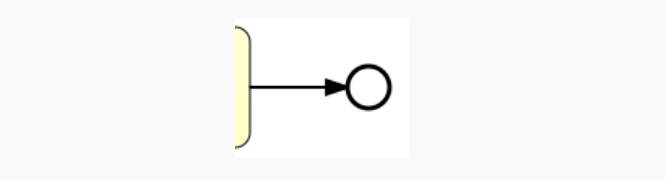

图示

空结束事件，用其中没有图标（没有结果类型）的粗圆圈表示。

XML表示

空事件的XML表示格式为普通结束事件声明，没有任何子元素（其它种类的结束事件都有子元素，用于声明其类型）。

<endEvent id="end" name="my end event" />

三、顺序流

3.1、顺序流

3.1.1、描述

**顺序流（sequence flow）**是流程中两个元素间的连接器。在流程执行过程中，一个元素被访问后，会沿着其所有出口顺序流继续执行。这意味着BPMN 2.0的默认是并行执行的：两个出口顺序流就会创建两个独立的、并行的执行路径。

3.1.2、图示

顺序流，用从源元素指向目标元素的箭头表示。箭头总是指向目标元素。

3.1.3、XML表示

顺序流需要有流程唯一的id，并引用存在的源与目标元素。

<sequenceFlow id="flow1" sourceRef="theStart" targetRef="theTask" />

3.2、条件顺序流

3.2.1、描述

在顺序流上可以定义条件（conditional sequence flow）。当离开BPMN 2.0活动时，默认行为是计算其每个出口顺序流上的条件。当条件计算为true时，选择该出口顺序流。如果该方法选择了多条顺序流，则会生成多个执行，流程会以并行方式继续。

请注意：上面的介绍针对BPMN 2.0活动（与事件），但不适用于网关（gateway）。不同类型的网关，会用不同的方式处理带有条件的顺序流。

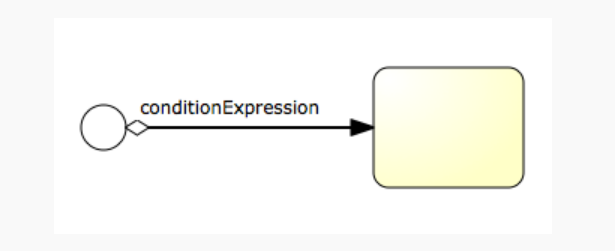

3.2.2、图示

条件顺序流用起点带有小菱形的顺序流表示。在顺序流旁显示条件表达式。

3.2.3、XML表示

条件顺序流的XML表示格式为含有conditionExpression（条件表达式）子元素的普通顺序流。请注意目前只支持tFormalExpressions。可以省略xsi:type=""定义，默认为唯一支持的表达式类型。

<sequenceFlow id="flow" sourceRef="theStart" targetRef="theTask">
  <conditionExpression xsi:type="tFormalExpression">
    <![CDATA[${order.price > 100 && order.price < 250}]]>
  </conditionExpression>
</sequenceFlow>

目前conditionalExpressions只能使用UEL。使用的表达式需要能解析为boolean值，否则当计算条件时会抛出异常。

• 下面的例子，通过典型的JavaBean的方式，使用getter引用流程变量的数据。

<sequenceFlow id="flow" sourceRef="theStart" targetRef="theTask">
  <conditionExpression xsi:type="tFormalExpression">
    <![CDATA[${order.price > 100 && order.price < 250}]]>
  </conditionExpression>
</sequenceFlow>

• 这个例子调用了一个解析为boolean值的方法。

<sequenceFlow id="flow" sourceRef="theStart" targetRef="theTask">
  <conditionExpression xsi:type="tFormalExpression">
    <![CDATA[${order.price > 100 && order.price < 250}]]>
  </conditionExpression>
</sequenceFlow>

3.3、默认顺序流

3.3.1、描述

所有的BPMN 2.0任务与网关都可以使用默认顺序流（default sequence flow）。只有当没有其他顺序流可以选择时，才会选择默认顺序流作为活动的出口顺序流。流程会忽略默认顺序流上的条件。

3.3.2、图示

默认顺序流用起点带有"斜线"标记的一般顺序流表示。

3.3.3、XML表示

活动的默认顺序流由该活动的default属性定义。下面的XML片段展示了一个排他网关（exclusive gateway），带有默认顺序流flow 2。只有当conditionA与conditionB都计算为false时，才会选择默认顺序流作为网关的出口顺序流。

<exclusiveGateway id="exclusiveGw" name="Exclusive Gateway" default="flow2" />

<sequenceFlow id="flow1" sourceRef="exclusiveGw" targetRef="task1">
    <conditionExpression xsi:type="tFormalExpression">${conditionA}</conditionExpression>
</sequenceFlow>

<sequenceFlow id="flow2" sourceRef="exclusiveGw" targetRef="task2"/>

<sequenceFlow id="flow3" sourceRef="exclusiveGw" targetRef="task3">
    <conditionExpression xsi:type="tFormalExpression">${conditionB}</conditionExpression>
</sequenceFlow>

四、网关

网关（gateway）用于控制执行的流向（或者按BPMN 2.0的用词：执行的"标志（token）"）。网关可以消费（consuming）与生成（generating）标志。

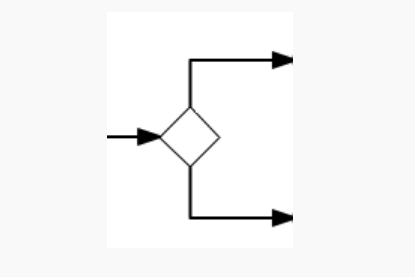

网关用其中带有图标的菱形表示。该图标显示了网关的类型。

4.1、排他网关

描述

排他网关（exclusive gateway）用于对流程中的决策建模。当执行到达这个网关时，会按照所有出口顺序流定义的顺序对它们进行计算。选择第一个条件计算为true的顺序流（当没有设置条件时，认为顺序流为true）继续流程。

排他网关时，只会选择一条顺序流。当多条顺序流的条件都计算为true时，会且仅会选择在XML中最先定义的顺序流继续流程。如果没有可选的顺序流，会抛出异常。

图示

排他网关用内部带有'X'图标表示，'X'图标代表异或的含义。请注意内部没有图标的网关默认为排他网关。BPMN 2.0规范不允许在同一个流程中混合使用有及没有X的菱形标志。

XML表示

排他网关的XML表示格式很简洁：一行定义网关的XML。条件表达式定义在其出口顺序流上。查看条件顺序流章节了解这种表达式的可用选项。

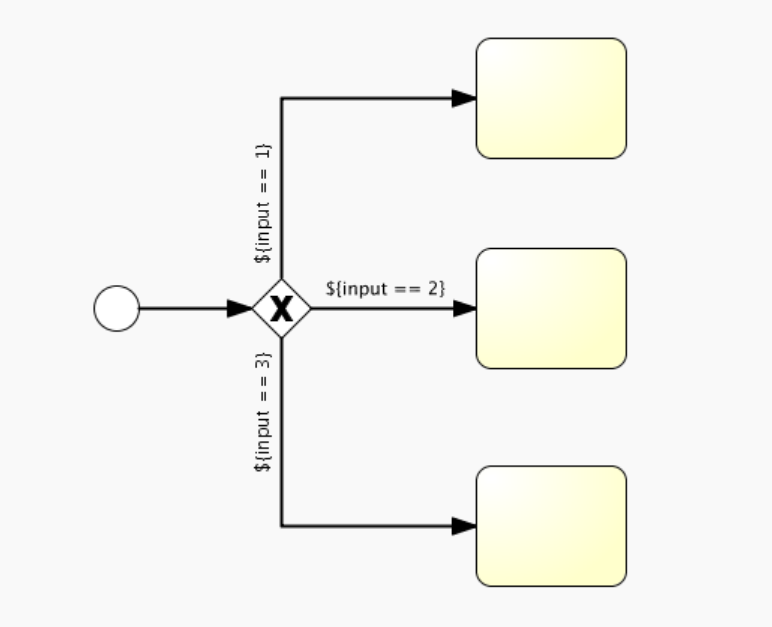

以下面的模型为例：

其XML表示如下：

<exclusiveGateway id="exclusiveGw" name="Exclusive Gateway" />

<sequenceFlow id="flow2" sourceRef="exclusiveGw" targetRef="theTask1">
  <conditionExpression xsi:type="tFormalExpression">${input == 1}</conditionExpression>
</sequenceFlow>

<sequenceFlow id="flow3" sourceRef="exclusiveGw" targetRef="theTask2">
  <conditionExpression xsi:type="tFormalExpression">${input == 2}</conditionExpression>
</sequenceFlow>

<sequenceFlow id="flow4" sourceRef="exclusiveGw" targetRef="theTask3">
  <conditionExpression xsi:type="tFormalExpression">${input == 3}</conditionExpression>
</sequenceFlow>

4.2、并行网关

描述

网关也可以建模流程中的并行执行。在流程模型中引入并行的最简单的网关，就是并行网关（parallel gateway） 。
并行网关可以将执行分支（fork）为多条路径，也可以合并（join）多条入口路径的执行。

并行网关的功能取决于其入口与出口顺序流：

• 分支：所有的出口顺序流都并行执行，为每一条顺序流创建一个并行执行。
• 合并：所有到达并行网关的并行执行都会在网关处等待，直到每一条入口顺序流都到达了有个执行。然后流程经过该合并网关继续。

如果并行网关同时具有多条入口与出口顺序流，可以同时具有分支与合并的行为。在这种情况下，网关首先合并所有入口顺序流，然后分裂为多条并行执行路径。

与其他网关类型有一个重要区别：并行网关不计算条件。如果连接到并行网关的顺序流上定义了条件，会直接忽略该条件。

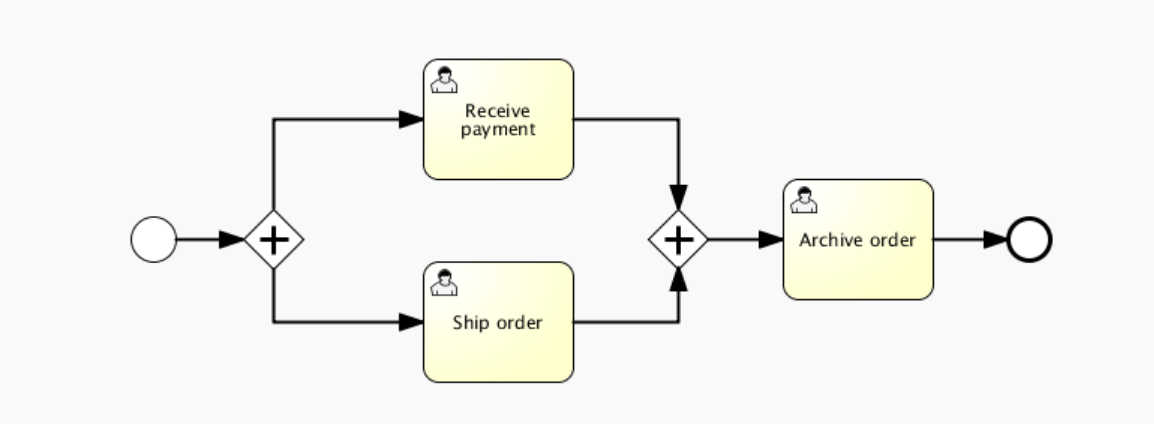

图示

并行网关，用内部带有'加号'图标的网关表示，代表与（AND）的含义。

XML表示

定义并行网关只需要一行XML：

<parallelGateway id="myParallelGateway" />

4.3、包容网关

描述

可以把包容网关（inclusive gateway） 看做排他网关与并行网关的组合。与排他网关一样，可以在包容网关的出口顺序流上定义条件，包容网关会计算条件。然而主要的区别是，包容网关与并行网关一样，可以同时选择多于一条出口顺序流。

包容网关的功能取决于其入口与出口顺序流：

• 分支：流程会计算所有出口顺序流的条件。对于每一条计算为true的顺序流，流程都会创建一个并行执行。
• 合并：所有到达包容网关的并行执行，都会在网关处等待。直到每一条具有流程标志（process token）的入口顺序流，都有一个执行到达。这是与并行网关的重要区别。换句话说，包容网关只会等待可以被执行的入口顺序流。在合并后，流程穿过合并并行网关继续。

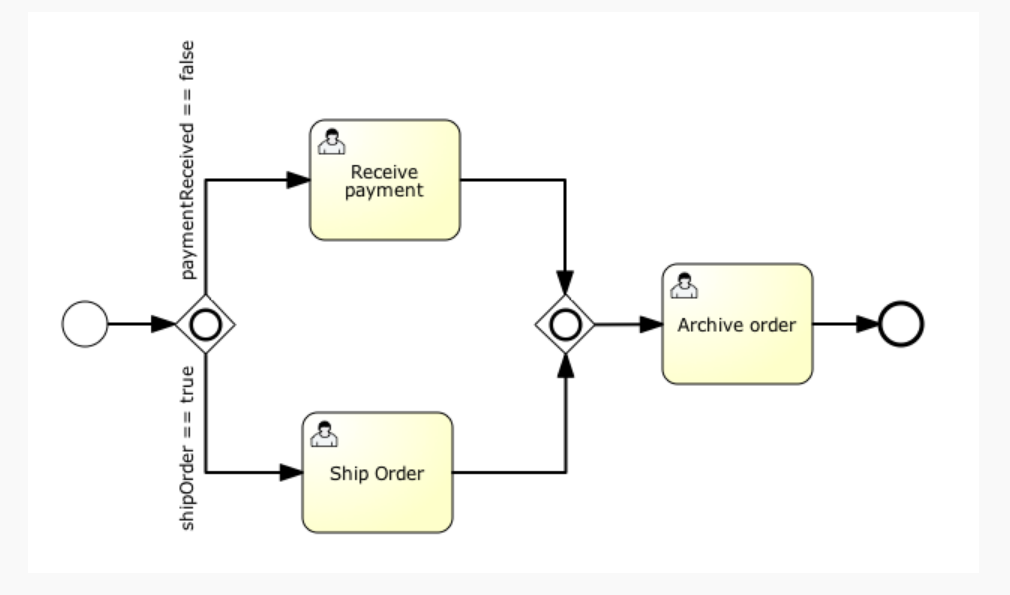

图示

包容网关，用内部带有'圆圈'图标的网关（菱形）表示。

XML表示

定义包容网关需要一行XML：

<inclusiveGateway id="myInclusiveGateway" />

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/b0ae70c848c44e26b0691481c7795c6f.png#pic_center)

五、任务

5.1、用户任务

描述

"用户任务（user task）"用于对需要人工执行的任务进行建模。当流程执行到达用户任务时，会为指派至该任务的用户或组的任务列表创建一个新任务。

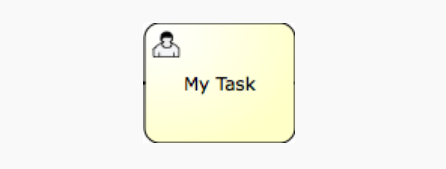

图示

用户任务用左上角有一个小用户图标的标准任务（圆角矩形）表示。

XML表示

用户任务在XML中如下定义。其中id是必须属性，name是可选属性

<userTask id="theTask" name="Important task" />

也可以为用户任务添加描述（description）。事实上任何BPMN 2.0元素都可以有描述。描述由documentation元素定义。

userTask id="theTask" name="Schedule meeting" >
  <documentation>
      Schedule an engineering meeting for next week with the new hire.
  </documentation>

可以使用标准Java方式获取描述文本：

task.getDescription()

到期日期

每个任务都可以使用一个字段标志该任务的到期日期（due date）。可以使用查询API，查询在给定日期前或后到期的任务。

可以在任务定义中使用扩展指定表达式，以在任务创建时设定到期日期。该表达式必须解析为java.util.Date，java.util.String (ISO8601格式)，ISO8601时间长度（例如PT50M），或者null。例如，可以使用在流程里前一个表单中输入的日期，或者由前一个服务任务计算出的日期。如果使用的是时间长度，则到期日期基于当前时间加上给定长度计算。例如当dueDate使用"PT30M"时，任务在从现在起30分钟后到期。

<userTask id="theTask" name="Important task" flowable:dueDate="${dateVariable}"/>

任务的到期日期也可以使用TaskService，或者在TaskListener中使用传递的DelegateTask修改。

用户指派

用户任务可以直接指派（assign）给用户。可以定义humanPerformer子元素来实现。humanPerformer需要resourceAssignmentExpression来实际定义用户。目前，只支持formalExpressions。

<process >

  ...

  <userTask id='theTask' name='important task' >
    <humanPerformer>
      <resourceAssignmentExpression>
        <formalExpression>kermit</formalExpression>
      </resourceAssignmentExpression>
    </humanPerformer>
  </userTask>

只能指定一个用户作为任务的humanPerformer。在Flowable术语中，这个用户被称作办理人（assignee）。拥有办理人的任务，在其他人的任务列表中不可见，而只能在该办理人的个人任务列表中看到。

可以通过TaskService获取特定用户办理的任务：

List<Task> tasks = taskService.createTaskQuery().taskAssignee("kermit").list();

通过任务监听器自定义指派

在创建事件（create event）上使用任务监听器，调用自定义指派逻辑：

<userTask id="task1" name="My task" >
  <extensionElements>
    <flowable:taskListener event="create" class="org.flowable.MyAssignmentHandler" />
  </extensionElements>
</userTask>

传递至TaskListener的DelegateTask，可用于设置办理人与候选用户/组：

public class MyAssignmentHandler implements TaskListener {

  public void notify(DelegateTask delegateTask) {
    // 在这里执行自定义身份查询

    // 然后调用如下命令：
    delegateTask.setAssignee("kermit");
    delegateTask.addCandidateUser("fozzie");
    delegateTask.addCandidateGroup("management");
    ...
  }

}

5.2、其他任务

5.2.1、脚本任务

脚本任务（script task）是自动执行的活动。当流程执行到达脚本任务时，会执行相应的脚本。

5.2.2、Java服务任务

Java服务任务（Java service task）用于调用Java类。

5.2.3、Web服务任务

Web服务任务（Web service task）用于同步地调用外部的Web服务。

5.2.4、邮件任务

Flowable让你可以通过自动的邮件服务任务（email task），增强业务流程。可以向一个或多个收信人发送邮件，支持cc，bcc，HTML文本，等等。请注意邮件任务不是BPMN 2.0规范的"官方"任务（所以也没有专用图标）。因此，在Flowable中，邮件任务实现为一种特殊的服务任务。

5.2.5、Http任务

Http任务（Http task）用于发出HTTP请求，增强了Flowable的集成能力。请注意Http任务不是BPMN 2.0规范的"官方"任务（所以也没有专用图标）。因此，在Flowable中，Http任务实现为一种特殊的服务任务。

5.2.6、任务监听器

任务监听器（task listener）用于在特定的任务相关事件发生时，执行自定义的Java逻辑或表达式。
