Linux_19：RV1126的OSD模块和SDL_TTF结合输出H264文件

TEC_INO2026-02-12 16:21

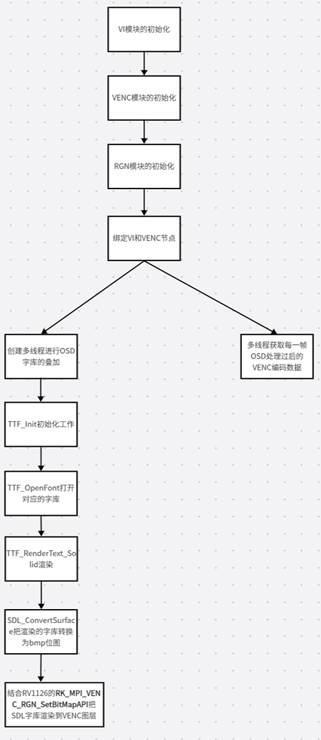

1.RV1126多线程处理输出OSD字符叠加图层的流程

用RV1126多线程输出OSD叠加需要经过上面几个重要步骤，分别是VI模块初始化、VENC模块初始化、RGN模块初始化、多线程进行OSD字库的叠加(里面主要是进行字库的渲染和RV1126的OSD

2.代码

cs 复制代码
#include <assert.h>
#include <fcntl.h>
#include <getopt.h>
#include <pthread.h>
#include <signal.h>
#include <stdbool.h>
#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include <unistd.h>

// #include "common/sample_common.h"
#include "rkmedia_api.h"

#include <stdio.h>
#include "SDL.h"
#include "SDL_ttf.h"
#include <time.h>

#define CAMERA_PATH "rkispp_scale0"
#define CAMERA_ID 0
#define CAMERA_CHN 0
#define VENC_CHN 0

//对某个数值进行对齐
static int get_align16_value(int input_value, int align)
{
    if (align == 0)
        return input_value;

    if (input_value % align == 0)
        return input_value;

    return (input_value / align + 1) * align;

}

void * bitmap_osd_handle_thread(void * args)
{
    pthread_detach(pthread_self());
    int ret ;
    TTF_Font * ttf_font;
    char *pstr = "2026-2-11 19:46:29";
    SDL_Surface * text_surface;
    SDL_Surface * convert_text_surface;
    SDL_PixelFormat * pixel_format;

    //TTF模块的初始化
    ret = TTF_Init();
    if(ret < 0)
    {
        printf("TTF_Init Failed...\n");
    }

    //打开TTF的字库
    ttf_font = TTF_OpenFont("./fzlth.ttf", 48);
    if(ttf_font == NULL)
    {
        printf("TTF_OpenFont Failed...\n");
    }

    //SDL_COLOR黑色,RGB(0,0,0)
    SDL_Color sdl_color;
    sdl_color.r = 0;
    sdl_color.g = 0;
    sdl_color.b = 0;
    text_surface = TTF_RenderText_Solid(ttf_font, pstr, sdl_color); ////渲染文字

    if (!text_surface)
    {
        printf("TTF_RenderText_Solid error: %s\n", TTF_GetError());
        return NULL;
    }

    printf("text w=%d h=%d\n",
           text_surface->w,
           text_surface->h);


    //ARGB_8888
    pixel_format = (SDL_PixelFormat *)malloc(sizeof(SDL_PixelFormat));
    pixel_format->BitsPerPixel = 32;  //每个像素所占的比特位数
    pixel_format->BytesPerPixel = 4; //每个像素所占的字节数
    pixel_format->Amask = 0XFF000000;//ARGB的A掩码，A位0xff
    pixel_format->Rmask = 0X00FF0000;//ARGB的R掩码，R位0xff
    pixel_format->Gmask = 0X0000FF00;//ARGB的G掩码，G位0xff
    pixel_format->Bmask = 0X000000FF;//ARGB的B掩码，B位0xff
    convert_text_surface = SDL_ConvertSurface(text_surface, pixel_format, 0);
    if(convert_text_surface == NULL)
    {
        printf("convert_text_surface failed...\n");
    }

    BITMAP_S bitmap;                                                                                                                         // Bitmap位图结构体
    bitmap.u32Width = get_align16_value(convert_text_surface->w, 16);                                                                        // Bitmap的宽度
    bitmap.u32Height = get_align16_value(convert_text_surface->h, 16);                                                                       // Bitmap的高度
    bitmap.enPixelFormat = PIXEL_FORMAT_ARGB_8888;                                                                                           ////像素格式ARGB8888
    bitmap.pData = malloc((bitmap.u32Width) * (bitmap.u32Height) * pixel_format->BytesPerPixel);

    printf("surface pitch=%d\n", convert_text_surface->pitch);
    printf("bitmap stride=%d\n", bitmap.u32Width * 4);////bitmap的data的分配大小

    //memcpy(bitmap.pData, convert_text_surface->pixels, (convert_text_surface->w) * (convert_text_surface->h) * pixel_format->BytesPerPixel); ////bitmap的data赋值

    memset(bitmap.pData, 0,bitmap.u32Width * bitmap.u32Height * 4);

    int src_pitch = convert_text_surface->pitch;  // 2044
    int dst_pitch = bitmap.u32Width * 4;          // 2048
    int copy_bytes = convert_text_surface->w * 4; // 2044

    for (int i = 0; i < convert_text_surface->h; i++)
    {
        memcpy(
            (uint8_t *)bitmap.pData + i * dst_pitch,
            (uint8_t *)convert_text_surface->pixels + i * src_pitch,
            copy_bytes);
    }

    printf("text w=%d h=%d\n",
           convert_text_surface->w,
           convert_text_surface->h);

    printf("align w=%d h=%d\n",
           bitmap.u32Width,
           bitmap.u32Height);

    OSD_REGION_INFO_S rgn_info; //OSD_RGN_INFO结构体
    rgn_info.enRegionId = REGION_ID_0; //rgn的区域ID
    rgn_info.u32Width = bitmap.u32Width ; //osd的长度
    rgn_info.u32Height = bitmap.u32Height ; //osd的高度

    rgn_info.u32PosX = 192; //Osd的X轴方向
    rgn_info.u32PosY = 256; //Osd的Y轴方向
    rgn_info.u8Enable = 1; ////使能OSD模块，1是使能，0为禁止。
    rgn_info.u8Inverse = 0; //禁止翻转

    ret = RK_MPI_VENC_RGN_SetBitMap(VENC_CHN, &rgn_info, &bitmap);  //设置OSD位图
    if(ret)
    {
        printf("RK_MPI_VENC_RGN_SetBitMap failed...\n");
    }
    else
    {
        printf("RK_MPI_VENC_RGN_SetBitMap Success...\n");
    }

    return NULL;
}

void * get_h264_data_thread(void * args)
{
    pthread_detach(pthread_self());
    FILE *h264_file = fopen("test_osd_venc.h264", "w+");
    MEDIA_BUFFER mb ;

    while (1)
    {
        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, VENC_CHN, -1);
        if(!mb)
        {
            printf("RK_MPI_SYS_GetMediaBuffer failed...\n");
            break;
        }

        printf("Get osd buffer success.....\n");
        fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, h264_file);
        RK_MPI_MB_ReleaseBuffer(mb);
    }

    return NULL;
}


int main()
{
    setvbuf(stdout, NULL, _IONBF, 0);

    int ret;
    VI_CHN_ATTR_S vi_chn_attr;
    vi_chn_attr.pcVideoNode = CAMERA_PATH;        //设置视频设备节点路径
    vi_chn_attr.u32Width = 1920;                  //设置分辨率的宽度
    vi_chn_attr.u32Height = 1080;                 //设置分辨率的高度
    vi_chn_attr.enPixFmt = IMAGE_TYPE_NV12;       //设置图像类型
    vi_chn_attr.enBufType = VI_CHN_BUF_TYPE_MMAP; //设置VI获取类型
    vi_chn_attr.u32BufCnt = 3;                    //设置缓冲数量
    vi_chn_attr.enWorkMode = VI_WORK_MODE_NORMAL; //设置VI工作类型
    ret = RK_MPI_VI_SetChnAttr(CAMERA_ID, CAMERA_CHN, &vi_chn_attr);
    if (ret)
    {
        printf("Vi Set Attr Failed.....\n");
        return 0;
    }
    else
    {
        printf("Vi Set Attr Success.....\n");
    }

    ret = RK_MPI_VI_EnableChn(CAMERA_ID, CAMERA_CHN); //
    if (ret)
    {
        printf("Vi Enable Attr Failed.....\n");
        return 0;
    }
    else
    {
        printf("Vi Enable Attr Success.....\n");
    }

    VENC_CHN_ATTR_S venc_chn_attr;
    memset(&venc_chn_attr, 0, sizeof(venc_chn_attr));
    venc_chn_attr.stVencAttr.enType = RK_CODEC_TYPE_H264;//设置编码器类型
    venc_chn_attr.stVencAttr.imageType = IMAGE_TYPE_NV12;//设置编码图像类型
    venc_chn_attr.stVencAttr.u32PicWidth = 1920;//设置编码分辨率宽度
    venc_chn_attr.stVencAttr.u32PicHeight = 1080;//设置编码分辨率高度
    venc_chn_attr.stVencAttr.u32VirWidth = 1920;//设置编码分辨率虚宽
    venc_chn_attr.stVencAttr.u32VirHeight = 1080;//设置编码分辨率虚高
    venc_chn_attr.stVencAttr.u32Profile = 77;//设置编码等级
    venc_chn_attr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;//设置H264的CBR码率控制模式
    venc_chn_attr.stRcAttr.stH264Cbr.u32Gop = 25;
    venc_chn_attr.stRcAttr.stH264Cbr.u32BitRate = 2000000; // 2Mb
    venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateDen = 1;//设置源帧率分母
    venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateNum = 25;//设置源帧率分子
    venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateDen = 1;//设置目标帧率分母
    venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateNum = 25;//设置目标帧率分子
    ret = RK_MPI_VENC_CreateChn(0, &venc_chn_attr);  //VENC模块的初始化
    if (ret)
    {
        printf("ERROR: create VENC[0] error! ret=%d\n", ret);
        return 0;
    }
    else
    {
        printf("VENC SUCCESS\n");
    }

    ret = RK_MPI_VENC_RGN_Init(VENC_CHN, NULL);//RGN模块的初始化
    printf("Create RGN ret=%d\n", ret);

    if(ret)
    {
        printf("Create VENC_RGN Failed .....\n");
        return 0;
    }
    else
    {
        printf("Create VENC_RGN Success .....\n");
    }

    MPP_CHN_S vi_chn_s;
    MPP_CHN_S venc_chn_s;
    vi_chn_s.enModId = RK_ID_VI;
    vi_chn_s.s32ChnId = 0;

    venc_chn_s.enModId = RK_ID_VENC;
    venc_chn_s.s32ChnId = 0;

    ret = RK_MPI_SYS_Bind(&vi_chn_s, &venc_chn_s); ////VI模块节点和VENC节点绑定
    if(ret)
    {
        printf("RK_MPI_SYS_Bind Failed .....\n");
    }
    else
    {
        printf("RK_MPI_SYS_Bind Success .....\n");
    }


    pthread_t bitmap_pid, venc_pid;
    pthread_create(&bitmap_pid, NULL, bitmap_osd_handle_thread, NULL); //创建OSD叠加线程
    pthread_create(&venc_pid, NULL, get_h264_data_thread, NULL);   //获取H264码流线程

    while (1)
    {
        sleep(2);
    }

    RK_MPI_SYS_UnBind(&vi_chn_s, &venc_chn_s);
    RK_MPI_VENC_DestroyChn(VENC_CHN);
    RK_MPI_VI_DisableChn(CAMERA_ID, CAMERA_CHN);

    return 0;
}

3.详解

1.初始化RGN 模块：

RGN是RV1126图层区域功能管理的功能，比方说OSD图层、Bitmap位图都属于RGN模块。所以开发者要用到OSD功能都需要初始化RGN，具体的API描述如下：

第一个传参数：VENC编码通道号

第二个传参数：VENC_COLOR_TBL_S结构体指针，默认是NULL

RK_MPI_VENC_RGN_Init(0, NULL);

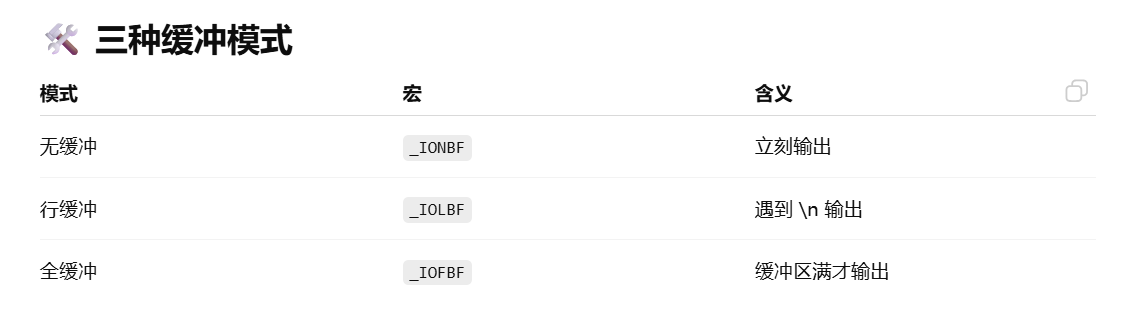

2.setvbuf(stdout, NULL, _IONBF, 0);

关闭 stdout 的缓冲，让 printf 立即输出 = 在printf 后边加fflush(stdout);

3.对齐函数

static int get_align16_value(int input_value, int align)

{

if (align == 0)

return input_value;

if (input_value % align == 0)

return input_value;

return (input_value / align + 1) * align;

}

4.创建osd叠加线程

cs 复制代码
void * bitmap_osd_handle_thread(void * args)
{
    pthread_detach(pthread_self());
    int ret ;
    TTF_Font * ttf_font;
    char *pstr = "2026-2-11 19:46:29";
    SDL_Surface * text_surface;
    SDL_Surface * convert_text_surface;
    SDL_PixelFormat * pixel_format;

    //TTF模块的初始化
    ret = TTF_Init();
    if(ret < 0)
    {
        printf("TTF_Init Failed...\n");
    }

    //打开TTF的字库
    ttf_font = TTF_OpenFont("./fzlth.ttf", 48);
    if(ttf_font == NULL)
    {
        printf("TTF_OpenFont Failed...\n");
    }

    //SDL_COLOR黑色,RGB(0,0,0)
    SDL_Color sdl_color;
    sdl_color.r = 0;
    sdl_color.g = 0;
    sdl_color.b = 0;
    text_surface = TTF_RenderText_Solid(ttf_font, pstr, sdl_color); ////渲染文字

    if (!text_surface)
    {
        printf("TTF_RenderText_Solid error: %s\n", TTF_GetError());
        return NULL;
    }

    printf("text w=%d h=%d\n",
           text_surface->w,
           text_surface->h);


    //ARGB_8888
    pixel_format = (SDL_PixelFormat *)malloc(sizeof(SDL_PixelFormat));
    pixel_format->BitsPerPixel = 32;  //每个像素所占的比特位数
    pixel_format->BytesPerPixel = 4; //每个像素所占的字节数
    pixel_format->Amask = 0XFF000000;//ARGB的A掩码，A位0xff
    pixel_format->Rmask = 0X00FF0000;//ARGB的R掩码，R位0xff
    pixel_format->Gmask = 0X0000FF00;//ARGB的G掩码，G位0xff
    pixel_format->Bmask = 0X000000FF;//ARGB的B掩码，B位0xff
    convert_text_surface = SDL_ConvertSurface(text_surface, pixel_format, 0);
    if(convert_text_surface == NULL)
    {
        printf("convert_text_surface failed...\n");
    }

    BITMAP_S bitmap;                                                                                                                                             // Bitmap位图结构体
    bitmap.u32Width = get_align16_value(convert_text_surface->w, 16);                                                                        // Bitmap的宽度
    bitmap.u32Height = get_align16_value(convert_text_surface->h, 16);                                                                       // Bitmap的高度
    bitmap.enPixelFormat = PIXEL_FORMAT_ARGB_8888;                                                                                           ////像素格式ARGB8888
    bitmap.pData = malloc((bitmap.u32Width) * (bitmap.u32Height) * pixel_format->BytesPerPixel);

    printf("surface pitch=%d\n", convert_text_surface->pitch);
    printf("bitmap stride=%d\n", bitmap.u32Width * 4);////bitmap的data的分配大小

    //memcpy(bitmap.pData, convert_text_surface->pixels, (convert_text_surface->w) * (convert_text_surface->h) * pixel_format->BytesPerPixel); ////bitmap的data赋值

    memset(bitmap.pData, 0,bitmap.u32Width * bitmap.u32Height * 4);

    int src_pitch = convert_text_surface->pitch;
    int dst_pitch = bitmap.u32Width * 4;
    int copy_bytes = convert_text_surface->w * 4;

    for (int i = 0; i < convert_text_surface->h; i++)
    {
        memcpy(
            (uint8_t *)bitmap.pData + i * dst_pitch,
            (uint8_t *)convert_text_surface->pixels + i * src_pitch,
            copy_bytes);
    }

    printf("text w=%d h=%d\n",convert_text_surface->w,convert_text_surface->h);

    printf("align w=%d h=%d\n",bitmap.u32Width,bitmap.u32Height);

    OSD_REGION_INFO_S rgn_info; //OSD_RGN_INFO结构体
    rgn_info.enRegionId = REGION_ID_0; //rgn的区域ID
    rgn_info.u32Width = bitmap.u32Width ; //osd的长度
    rgn_info.u32Height = bitmap.u32Height ; //osd的高度

    rgn_info.u32PosX = 192; //Osd的X轴方向
    rgn_info.u32PosY = 256; //Osd的Y轴方向
    rgn_info.u8Enable = 1; ////使能OSD模块，1是使能，0为禁止。
    rgn_info.u8Inverse = 0; //禁止翻转

    ret = RK_MPI_VENC_RGN_SetBitMap(VENC_CHN, &rgn_info, &bitmap);  //设置OSD位图
    if(ret)
    {
        printf("RK_MPI_VENC_RGN_SetBitMap failed...\n");
    }
    else
    {
        printf("RK_MPI_VENC_RGN_SetBitMap Success...\n");
    }

    return NULL;
}

1.text_surface = TTF_RenderText_Solid(ttf_font, pstr, sdl_color);

它干了两件事：

  1. 用字体把字符串画成"位图"
  2. 生成一个 SDL_Surface，是8 位索引色（调色板），不是 ARGB8888。

它内部其实是：

  • 0 = 透明
  • 1 = 文字颜色

Solid 的特点

  • 无抗锯齿
  • 边缘锐利
  • 速度最快

2.convert_text_surface = SDL_ConvertSurface(text_surface, pixel_format, 0);

把原来的 8 位 surface 转换成 32 位 ARGB8888 surface

  1. 按你给的 pixel_format 创建新 surface
  2. 遍历原 surface 每个像素
  3. 根据 mask 生成新的 32 位像素
  4. 处理 alpha

3.pixel_format->Amask

告诉 SDL：哪 8 位是 Alpha 通道

5.VENC 的 RGN 和 bitmap

在 RK VENC RGN 里：

bitmap 相对于 region 是没有"位置偏移"的。

bitmap 永远是从 region 的左上角 (0,0) 开始贴。

如果 bitmap 小于 region ：

  • 剩余区域保持透明
  • 或者保留原值（看是否清零）
  • 但不会自动居中。

如果 bitmap 大于 region ，直接失败。

因为：bitmap 不能超过 region 尺寸

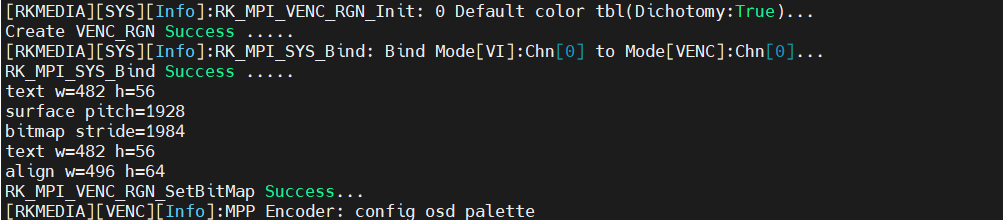

6.surface 的 pitch 和 bitmap 的 stride 不一致（重点！）

1.text w=482 h=56

这是字体真实渲染出来的尺寸。

真实有效区域 = 482 × 56

2.align w=496 h=64

宽度：

482 → 496 (16 对齐)

482 % 16 = 2

高度：

56 → 64

56 不是 16 的倍数
最终 Region = 496 × 64

3.surface pitch = 1928 最重要的参数一

每一行 SDL surface 实际占用的字节数

计算验证：

482 × 4 = 1928

说明SDL surface：

  • 没做额外对齐
  • 一行就是 width × 4

4.bitmap stride = 1984 最重要的参数二

OSD buffer 每一行占用的字节数

计算验证：

496 × 4 = 1984

5.memcpy拷贝

cs 复制代码
    int src_pitch = convert_text_surface->pitch;
    int dst_pitch = bitmap.u32Width * 4;
    int copy_bytes = convert_text_surface->w * 4;

    for (int i = 0; i < convert_text_surface->h; i++)
    {
        memcpy(
            (uint8_t *)bitmap.pData + i * dst_pitch,
            (uint8_t *)convert_text_surface->pixels + i * src_pitch,
            copy_bytes);
    }

for (int i = 0; i < convert_text_surface->h; i++) {

当前是第 i 行

1.计算 source 第 i 行地址

(uint8_t*)convert_text_surface->pixels + i * src_pitch

意思：

从首地址开始 跳 i 行

2.计算 destination 第 i 行地址

(uint8_t*)bitmap.pData + i * dst_pitch

3.只拷贝有效像素数据

memcpy(dst_row, src_row, copy_bytes);

例子：

1.图像不是连续紧密排列的

surface pitch = 2044 bitmap stride = 2048

source（SDL surface）内存结构

宽 511，ARGB8888

511 × 4 = 2044 字节

SDL 没对齐，所以：

第1行：2044字节 第2行：2044字节 第3行：2044字节 ...

内存排布：

|----2044----|----2044----|----2044----| ...

destination（bitmap）内存结构

你对齐后宽度变 512：

512 × 4 = 2048 字节

所以 bitmap 内存是：

|----2048----|----2048----|----2048----| ...

注意：

每一行比 source 多 4 字节空位

如果直接 memcpy 会发生什么？

memcpy(dst, src, 2044 * 56);

一条直线复制

实际发生的情况：

第1行：

dst[0 ~ 2043] ← src[0 ~ 2043] 正确

但 dst 第1行真实应该占 2048 字节！

所以：

dst[2044 ~ 2047] 这4字节没有填

第2行应该从：

dst[2048] 开始

但你现在继续写的是：

dst[2044]

于是

整行向左错4字节

下一行再错4字节

结果就是：

每行逐渐错位 → 倾斜

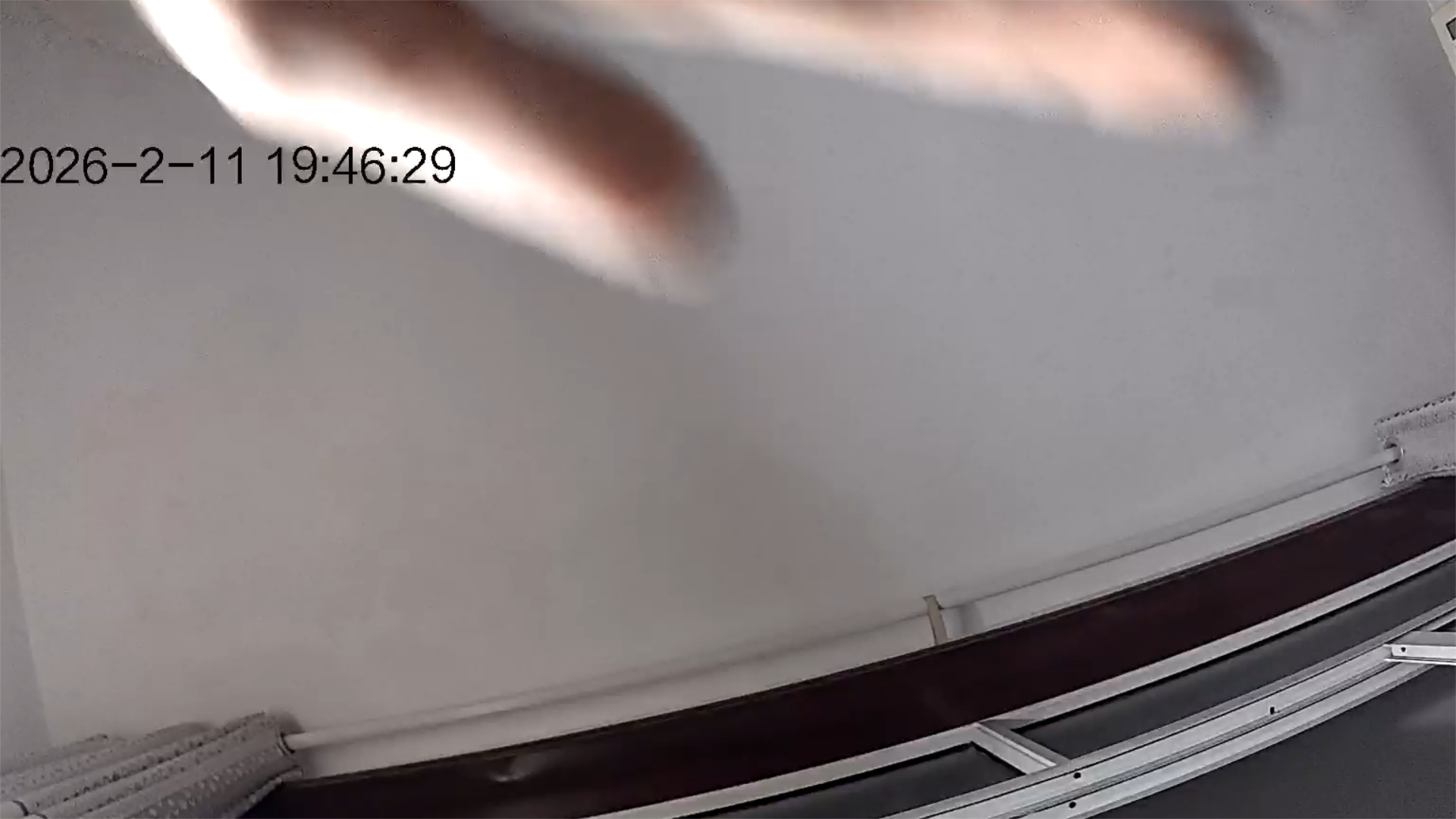

7.关于显示的问题

cs 复制代码
    OSD_REGION_INFO_S rgn_info; //OSD_RGN_INFO结构体
    rgn_info.enRegionId = REGION_ID_0; //rgn的区域ID
    rgn_info.u32Width = bitmap.u32Width ; //osd的长度
    rgn_info.u32Height = bitmap.u32Height ; //osd的高度

    rgn_info.u32PosX = 192; //Osd的X轴方向
    rgn_info.u32PosY = 256; //Osd的Y轴方向
    rgn_info.u8Enable = 1; ////使能OSD模块，1是使能，0为禁止。
    rgn_info.u8Inverse = 0; //禁止翻转

    ret = RK_MPI_VENC_RGN_SetBitMap(VENC_CHN, &rgn_info, &bitmap);  //设置OSD位图
    if(ret)
    {
        printf("RK_MPI_VENC_RGN_SetBitMap failed...\n");
    }
    else
    {
        printf("RK_MPI_VENC_RGN_SetBitMap Success...\n");
    }

VENC OSD 的坐标系是：

编码器内部帧缓存坐标

不是显示窗口坐标。

VENC OSD 不是在"显示画面"上叠加

它是：

在编码器内部帧缓存上叠加

而这个帧缓存：

很可能不是 1920×1080

而是：对齐后的尺寸

注：

编码器内部坐标原点 (0,0) 是：

内部对齐帧的左上角

但你实际显示的视频：

可能经过：

  • 裁剪
  • 缩放
  • ISP crop
  • VI crop

所以你看到的画面左上角，

不一定等于编码器内部 (0,0)。

常见：如果你的视频源来自：

VI -> VENC

很多 RK 平台：

VI 输出的有效区域

并不是整个 buffer

例如：

Sensor 实际输出 1944×1096

但你裁成 1920×1080

内部 buffer 仍然可能保留 padding 区。

这时：

VENC 的 (0,0)

可能对应的是：

padding 区

不是可见画面左上角。

相关推荐
Lana学习中18 小时前
【运维杂记】连接不上远程服务器的问题处理
运维·服务器
AOwhisky19 小时前
MySQL 学习笔记（第一期）：数据库基础与 MySQL 初探
运维·数据库·笔记·学习·mysql·云计算
Ｐｅａｃｅ19 小时前
【Prometheus】
linux·运维·prometheus
LZZ and MYY21 小时前
RTS 在windows和Linux之间ShareMem
linux·运维·服务器
aningx21 小时前
openSUSE Leap 16.0 运行 sunshine 报错的解决方法
linux
爱学习的徐徐21 小时前
Linux 基础IO
linux·服务器
zt1985q21 小时前
本地部署源代码管理解决方案 Bitbucket Data Center 并实现外部访问
运维·服务器·数据库·网络协议·postgresql·源代码管理
xiaobobo333021 小时前
面向对象：linux内核中函数转数据的用法
linux·面向对象·隔离·函数指针绑定
极客先躯21 小时前
高级java每日一道面试题-2026年01月18日-实战篇[Docker]-如何清理仓库中的旧镜像？
java·运维·docker·容器
姓刘的哦21 小时前
C++软件架构设计思路
linux
热门推荐
01GitHub 镜像站点022026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf03【AI】2026 年具身智能模型和世界模型总结04Codex 下载安装指南：Windows 和 macOS 官方版下载05Codex 桌面端更新后 Chrome 插件和 Computer Use 不可用，怎么排查和修复06【踩坑记录 | 第一篇】微软商店无法使用时，如何手动安装 OpenAI Codex？附`.msix`文件系统错误解决方法07CC-Switch 下载、安装与使用配置指南【2026.5.29】08Codex 接入 DeepSeek API 完整配置文档09CC-Switch & Claude 基于 Linux 服务器安装使用指南10裂开！ChatGPT 居然开始要手机号验证，附详细解决方法
