RHCSE 实战笔记: LVS 负载均衡集群深度解析

01. 什么是 LVS？（通俗理解）

LVS 全称 Linux Virtual Server，即 Linux 虚拟服务器。它是由章文嵩博士开发的，现在已经集成在 Linux 内核中（IPVS模块），因此性能非常强悍。

通俗比喻：想象一家生意火爆的餐厅（网站）。

**以前（单机模式）：**只有一个服务员，既要门口迎宾，又要点菜端盘子，客人一多就累垮了（服务器宕机）。
现在（LVS集群模式）： 我们聘请了一个极速前台（LVS Director）。
- 这个前台不负责做菜（不处理具体业务，如 PHP、数据库）。
- 只负责站在门口 （监听端口），把进来的客人分配给后面几十个服务员（Real Server）。
- 因为她只负责"分流"，所以处理速度极快，能抗住巨大的并发量。

02. LVS核心术语

DS (Director Server - 负载均衡调度器): 就是上面的"前台"。它是集群的入口 ，负责接收用户请求并根据算法转发。
RS (Real Server - 真实服务器): 就是后面的"服务员"。它们是真正干活的服务器（比如运行着 Nginx, Tomcat, MySQL 的机器）。
VIP (Virtual IP - 虚拟 IP): 这是对外公布的 IP 地址。就像餐厅的"招牌电话"，用户只知道访问这个 IP，不知道后面具体是谁在服务。
RIP (Real IP - 真实 IP): 后面 RS（服务员）自己真实的网卡 IP，用于内部通信。
DIP (Director IP - 调度器 IP): 调度器 （DS）用来和后端 RS 通信的 IP。
CIP (Client IP - 客户端 IP): 发起请求的用户的电脑 IP。

03. LVS 的三种工作模式

1. NAT 模式 (地址转换模式)

原理： 类似于家里的路由器。

用户发请求给 VIP。
DS 收到后，把数据包的目标 IP 修改为后端的 RIP，转发过去。
RS 处理完，把结果发回给 DS。
DS 再把源 IP 改回 VIP，发给用户。

特点： 进出都要经过 DS。
缺点： DS 容易成为瓶颈（因为所有回包流量通常很大，都要经过它）。
比喻： 快递员（用户）把包裹给前台，前台改个标签给员工；员工处理完把包裹给前台，前台再改标签给快递员。前台非常忙。

2.DR 模式 (直接路由模式) ------ 企业最常用

原理： 修改 MAC 地址。

用户发请求给 VIP。
DS 收到后，不修改 IP ，只是把数据包的目标 MAC 地址 改成某台RS 的 MAC 地址 ，扔给 RS。
RS 收到包，发现目标 IP 是 VIP （RS 上也配置了这个 VIP，但藏在回环接口 lo 上不让外人知道），于是处理请求。
RS 处理完，直接通过自己的网关把数据包发回给用户 ，不走 DS 了。

特点： 进流量走 DS，出流量直接回用户。
优点： 性能极高，因为回包流量通常是请求流量的几十倍，DS 再也不用处理回包了。
限制： DS 和 RS 必须在同一个物理网络（二层互通）。
比喻： 客户给前台递个条子，前台把条子递给员工。员工处理完，直接把货发给客户，不用再经过前台。

3. TUN 模式 (IP 隧道模式)

原理： 给数据包再"包"一层。 DS 在原有的数据包外面再封装一层 IP 报文发给 RS。RS 拆开后处理，也是直接返回给用户。

场景： 这里的 DS 和 RS 可以跨越互联网（异地容灾），但配置较复杂，RS 必须支持隧道协议,由于不常用，这里就不细究。

04. 常用调度算法

静态算法（不考虑服务器当前忙不忙）：

RR (Round Robin - 轮询): 一人一个，按顺序来。绝对公平。
WRR (Weighted Round Robin - 加权轮询): 谁能力强（配置高），谁多干点。比如 A 机器 8 核，B 机器 4 核，那就让 A 接 2 单，B 接 1 单。

动态算法（看谁闲着给谁）：

LC (Least Connections - 最少连接): 谁身上的连接数少，就分给谁。
WLC (Weighted Least Connections - 加权最少连接): （最常用） 综合考虑权重和当前连接数。

05.NAT模式实验

1. 实验拓扑规划 (环境准备)

在 NAT 模式中，LVS 调度器（Director）充当了类似'路由器'的角色。它必须拥有两张网卡：一张连接公网（业务网段），一张连接内网（后端服务器网段）。最关键的一点是：后端真实服务器（RS）的网关必须指向调度器（DS）的内网 IP，否则数据包有去无回。

实验 IP 规划表：

主机角色	主机名	网卡配置	IP 地址	网关 (Gateway)	备注
调度器	`lvs-server`	eth0 (外网)	172.25.254.200	172.25.254.2	VIP (对外服务)
		eth1 (内网)	192.168.0.100	无	DIP (对内连接/仅主机)
真实服务器1	`server1`	eth0	192.168.0.10	192.168.0.100	仅主机模式
真实服务器2	`server2`	eth0	192.168.0.20	192.168.0.100	仅主机模式
测试客户端	`foundation`	eth0	172.25.254.100	-	你的母机

2. 分步实施步骤

第一步：基础环境配置 (所有节点)

为了排除干扰，建议在实验初期关闭防火墙和 SELinux

bash 复制代码

# 在 lvs-server, server1, server2 上执行
systemctl stop firewalld
systemctl disable firewalld
setenforce 0
# 记得修改 /etc/selinux/config 设为 disabled 以便永久生效

第二步：配置调度器 (LVS Director) 网络

LVS 调度器需要配置双网卡，并开启内核路由转发功能。

1.配置 IP (使用 nmcli):

bash 复制代码

# 配置外网网卡 (VIP)
nmcli connection modify eth0 ipv4.addresses 172.25.254.200/24 ipv4.gateway 172.25.254.2 ipv4.method manual connection.autoconnect yes
nmcli connection up eth0

# 配置内网网卡 (DIP) - 假设第二块网卡为 eth1
nmcli connection modify eth1 ipv4.addresses 192.168.0.100/24 ipv4.method manual connection.autoconnect yes
nmcli connection up eth1

2.开启路由转发 (核心步骤):

注：因为 NAT 模式下，LVS 主机相当于一台路由器，Linux 默认是禁止转发数据包的，必须开启。

bash 复制代码

echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p

第三步：配置真实服务器 (Real Servers) 网络

配置 Server1:

bash 复制代码

# 注意：网关必须指向 LVS 的内网 IP (192.168.0.100)
nmcli connection modify eth0 ipv4.addresses 192.168.0.10/24 ipv4.gateway 192.168.0.100 ipv4.method manual connection.autoconnect yes
nmcli connection up eth0

配置 Server2:

bash 复制代码

# 同样指向 LVS 内网 IP
nmcli connection modify eth0 ipv4.addresses 192.168.0.20/24 ipv4.gateway 192.168.0.100 ipv4.method manual connection.autoconnect yes
nmcli connection up eth0

第四步：部署 Web 服务 (Real Servers)

为了测试效果，我们在两台 RS 上安装 httpd，并写入不同的内容，以便区分流量被分发到了哪台机器。

在 Server1 上:

bash 复制代码

yum install httpd -y
echo "This is Server 1 (192.168.0.10)" > /var/www/html/index.html
systemctl enable --now httpd

在 Server2 上:

bash 复制代码

yum install httpd -y
echo "This is Server 2 (192.168.0.20)" > /var/www/html/index.html
systemctl enable --now httpd

验证连通性：

此时，在 lvs-server 上应该能 curl 192.168.0.10 和 curl 192.168.0.20 并看到不同的内容

第五步：配置 LVS 规则 (Director)

我们需要安装 ipvsadm 工具并编写规则（LVS主机上进行）

安装工具:

bash 复制代码

yum install ipvsadm -y

编写策略 (NAT模式):

bash 复制代码

# 1. 清空旧规则
ipvsadm -C

# 2. 添加虚拟服务 (VIP:端口)
# -A: 添加服务
# -t: TCP协议
# -s rr: 调度算法为轮询 (Round Robin)
ipvsadm -A -t 172.25.254.200:80 -s rr

# 3. 添加后端真实服务器 (RIP:端口)
# -a: 添加 Real Server
# -t: 指定所属的虚拟服务
# -r: Real Server 的 IP
# -m: 指定为 NAT 模式 (Masquerade)
ipvsadm -a -t 172.25.254.200:80 -r 192.168.0.10:80 -m
ipvsadm -a -t 172.25.254.200:80 -r 192.168.0.20:80 -m

查看规则状态:

bash 复制代码

ipvsadm -Ln

输出示例：

实验验证：

此时切换测试机（172.25.254.100），连续执行：

bash 复制代码

curl 172.25.254.200

预期结果：

到这就完成了 LVS-NAT 模式的搭建。我们可以看到，客户端只需要访问 172.25.254.200 这个 VIP，请求就会被自动分发到后端的私有网络中。

3.额外配置：IPVS持久化

1. 核心概念：什么是持久化？

LVS 的持久化不是指数据保存到硬盘，而是指 连接的"亲缘性"。

默认情况 (无持久化)： LVS 像一个绝对公平的交警，按照算法（比如轮询 rr），把你的第 1 个包给 Server1，第 2 个包给 Server2......
开启持久化 (-p 参数)： LVS 会记录一个小本本（内存中的持久化模板 ）。一旦记录了"IP A -> Server1"，那么在设定的倒计时内，IP A 发来的所有请求，无视调度算法，统统扔给 Server1。

2. 实验步骤：配置持久化

在你现有的 LVS-NAT 环境中，我们将原来的"轮询"改为"带持久化的轮询"。

第一步：修改 LVS 规则

我们不需要删除原来的规则，直接使用 -E (Edit) 参数修改即可。

命令语法： ipvsadm -E -t VIP:端口 -s 算法 -p [时间秒]

在 LVS 调度器上执行：

bash 复制代码

# 修改 VIP 172.25.254.200:80 的规则
# -E: 修改现有服务
# -s rr: 依然保持轮询算法
# -p 30: 开启持久化，时间为 30 秒 (为了实验效果，设置短一点)
ipvsadm -E -t 172.25.254.200:80 -s rr -p 30

第二步：查看效果

执行查看命令，你会发现多了一个 persistent 标志：

验证实验：

回到测试机 (172.25.254.100)

操作 1：连续访问

bash 复制代码

for i in {1..5}; do curl 172.25.254.200; done

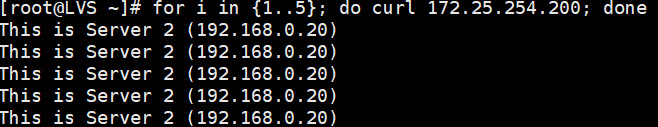

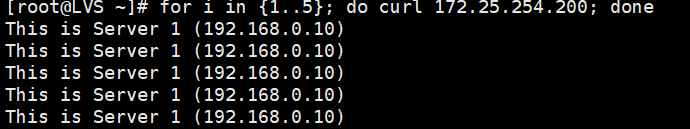

预期结果：

全为RS1或RS2

操作 2：等待超时

等待 35 秒（超过我们设置的 30 秒）

等待结束后，再次执行 curl 172.25.254.200

预期结果：

LVS 可能会把你分配到另一台机器上（因为持久化模板过期了，LVS 重新按照轮询算法分配了一次）

06.DR模式实验

1.实验环境

在 DR 模式下，LVS 调度器和所有真实服务器 (RS) 必须在同一个物理广播域（同一个网段）。

1.LVS 调度器 (DS):

保留 仅一张网卡 即可（比如 eth0）。
VMware 模式： 设置为 NAT 模式 (VMnet8)。
IP配置： 设为 172.25.254.200 (作为 DIP - 调度器 IP)。
VIP配置： 设为 172.25.254.250 (作为 VIP - 对外服务 IP)。

2.真实服务器 (RS1 & RS2):

VMware 模式： 全部改为 NAT 模式 (VMnet8)。
注意： 不要再用"仅主机模式"了，把它们拉回到和 LVS 同一个网络。
IP配置：
- RS1: 172.25.254.10
- RS2: 172.25.254.20
网关 (Gateway)： 这是最大的坑！
- 在 NAT 模式下，网关指向 LVS。
- 在 DR 模式下，网关必须指向真实的路由器（即 VMware 的网关，通常是 172.25.254.2）。 RS 必须有能力自己上网/回复客户端。

2. 实验步骤详解

第一步：初始化环境 (所有节点)

为了防止之前的实验干扰，建议清空 IPVS 规则并重启网络。

bash 复制代码

# 在 LVS 上
ipvsadm -C

# 确保防火墙关闭
systemctl stop firewalld
setenforce 0

第二步：配置 LVS 调度器 (Director)

调度器需要两个 IP：一个是自己的 IP (DIP)，一个是服务的 IP (VIP)。VIP 通常绑定在网卡别名上。

bash 复制代码

# 1. 确保 DIP 已经配置 (假设 eth0 是 172.25.254.200)
ip addr show eth0

# 2. 配置 VIP (绑定在 eth0 上)
# 这行命令的意思是：在 eth0 上再加一个 IP，作为 VIP
ip addr add 172.25.254.250/32 dev eth0
#这里掩码用 /32 是为了只广播这一个 IP，不产生路由条目干扰。

第三步：配置真实服务器 RS

RS 也需要配置 VIP，但是这个 VIP 必须配置在 回环接口 (lo) 上。

原因： RS 收到 LVS 转过来的包，目标 IP 是 VIP。如果 RS 身上没有 VIP，它会丢弃这个包。但如果把 VIP 配在物理网卡上，就会和 LVS 的 VIP 冲突（IP 冲突）。所以要藏在 lo 上。

操作（在 Server1 和 Server2 上都要做）：

1.配置 VIP 到回环接口：

bash 复制代码

ip addr add 172.25.254.250/32 dev lo

2.配置 ARP 抑制：

既然 RS 上也有 VIP，为了不让局域网内的其他机器（包括路由器）知道 RS 上有这个 IP，我们需要"封住 RS 的嘴"。

arp_ignore=1: 别人问 VIP 是谁，我坚决不回答（除非问的是我的物理 IP）。

arp_announce=2: 我发包出去时，坚决不用 VIP 作为源地址。

bash 复制代码

# 临时生效命令
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

第四步：配置 LVS 转发策略

回到 LVS 调度器 ，配置规则。注意这次要用 -g 参数 (Gateway/DR模式)。

bash 复制代码

# 1. 添加虚拟服务
ipvsadm -A -t 172.25.254.250:80 -s rr

# 2. 添加后端服务器
# -g : 指定为 DR 模式 (Gatewaying)
ipvsadm -a -t 172.25.254.250:80 -r 172.25.254.10:80 -g
ipvsadm -a -t 172.25.254.250:80 -r 172.25.254.20:80 -g

# 3. 查看状态
ipvsadm -Ln

预期结果：

验证实验：

在测试机 (172.25.254.100) 上进行测试。

访问 VIP：

bash 复制代码

curl 172.25.254.250

预期结果：

轮询显示 Server1 和 Server2 的内容。

3.额外配置：防火墙标记和会话粘滞

为什么需要"防火墙标记 + 会话粘滞"？

想象一个常见的电商场景：

用户在浏览商品时，通过 HTTP (80端口) 访问。
用户点击"去支付"，跳转到了 HTTPS (443端口)。
问题来了： 如果 LVS 把 80 的请求分给了 Server1，却把 443 的请求分给了 Server2，那么用户在 Server1 上的购物车/登录状态就丢了！

解决方案： 我们需要把 HTTP 和 HTTPS 看作一个整体。无论用户访问 80 还是 443，只要是同一个用户，都必须坚持发给同一台后端服务器。这就需要 FWM (Firewall Mark) 登场了。

实验目标：端口绑定与全会话保持

我们将通过 iptables 给数据包打上"标签"，然后 LVS 识别这个标签进行统一调度。

1. 准备工作：后端 RS 开启 SSL

为了测试 HTTPS，我们需要让后端两台 RS 支持 443 端口。

在 Server1 和 Server2 上执行：

bash 复制代码

# 1. 安装 mod_ssl 模块 (会让 httpd 支持 SSL)
yum install mod_ssl -y

# 2. 重启 httpd 服务
systemctl restart httpd

# 3. 验证端口
ss -antl | grep 443
# 看到 443 端口处于 LISTEN 状态即成功

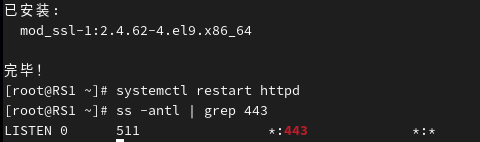

预期结果：

2. LVS 调度器配置：

我们利用 Linux 防火墙 (iptables) 的 mangle 表。它的作用不是拦截数据，而是修改数据。下面的命令意思是："凡是发往 VIP (172.25.254.250) 的 TCP 数据包，不管是 80 端口还是 443 端口，统统要在脑门上盖一个章，号码是 66。"

bash 复制代码

# 1. 确保 ipvsadm 规则已清空 (为了看清效果)
ipvsadm -C

# 2. 使用 iptables 打标记
# -t mangle: 指定 mangle 表
# -A PREROUTING: 在路由前链操作
# -d 172.25.254.250: 目标是我们的 VIP
# -p tcp: 协议是 TCP
# -m multiport --dports 80,443: 指定多个端口
# -j MARK --set-mark 66: 动作是打标记，标记号为 66 (数字随便定，只要和后面对应)

iptables -t mangle -A PREROUTING -d 172.25.254.250 -p tcp -m multiport --dports 80,443 -j MARK --set-mark 66

3. LVS 调度器配置：基于标记调度

现在，LVS 不再盯着"IP:端口"看了，而是盯着"标记号码"看。

在 LVS 调度器上执行：

bash 复制代码

# 添加虚拟服务
# 注意：这里不再是 -t (TCP) 或 -u (UDP)，而是 -f (Firewall Mark)
# -f 66: 监听标记为 66 的流量
# -s rr: 轮询算法
# -p: 开启持久化 (默认 360 秒)，这是实现"粘滞"的关键
ipvsadm -A -f 66 -s rr -p

# 添加后端真实服务器
# -r: Real Server IP
# -g: DR 模式 (Gateway)
ipvsadm -a -f 66 -r 172.25.254.10 -g
ipvsadm -a -f 66 -r 172.25.254.20 -g

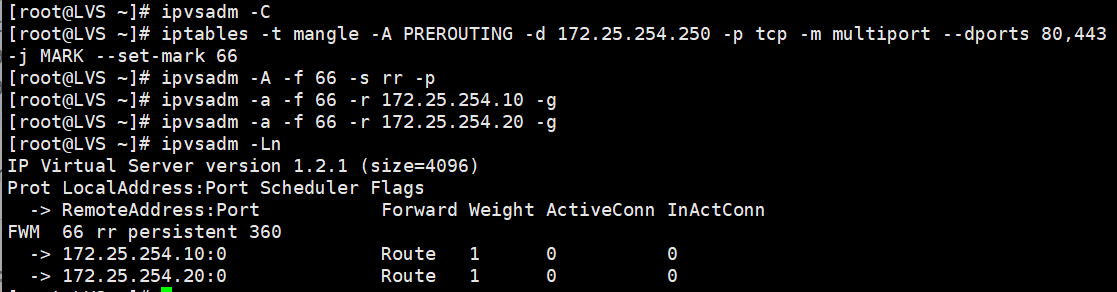

预期结果：

4. 实验验证 (见证 HTTP 和 HTTPS 的绑定)

回到客户端进行测试，为了验证"粘滞"效果，我们需要先访问 HTTP，再访问 HTTPS，看看是否都在同一台机器上。

访问 HTTP：

访问 HTTPS：

注意：因为是自签名证书，curl 需要加 -k (insecure) 参数忽略证书报错。

两次测试得到的必须是同一Server
