回顾ESP32S3系列---音频开发

第一张图：I2S 总线的 "三根线" 和 "传输规则"

你可以把 I2S 想象成一个立体声广播系统，它有三根关键的 "线" 负责把声音从 ESP32S3 传到喇叭 / 耳机，或者从麦克风传到 ESP32S3：

LRCLK（左右声道选择线）：
- 就像一个频道切换开关，它的电平高低决定现在传的是左声道还是右声道。
- 它的频率就是采样率（比如 44.1KHz），意思是每秒切换左右声道 44100 次，每次切换就传一个声道的声音数据。
- 图里的1/fs就是一个完整的 "左 + 右" 声道周期，对应一帧音频数据。
BCLK（时钟线）：
- 这是整个系统的节拍器，每 "滴答" 一下，就传一个 bit 的数据。
- 它的频率比 LRCLK 高很多，比如采样率 44.1KHz、16 位音频，BCLK 频率就是44.1KHz × 16位 × 2声道 = 1.4112MHz，这样才能在一个声道周期里传完所有数据。
SD（数据线）：
- 这是真正的声音快递通道，音频数据从最高位（MSB）开始，一个 bit 一个 bit 地传，直到最低位（LSB）结束。
- 图里的Word Length (WL)就是每个声道数据的 "包裹大小"，比如 16 位、24 位。
主从模式：
- ESP32S3 通常作为主设备，就像 "总指挥"，主动提供 LRCLK 和 BCLK 的节拍和频道切换信号，喇叭 / 麦克风等从设备只需要跟着节奏接收 / 发送数据就行。

第二张图："位宽" 和 "位深"，别再搞混了

这俩概念就像快递包裹的 "最大容量" 和 "实际装货量"：

数据位宽（硬件属性）：
- 这是硬件接口设计的 "最大包裹容量"，比如 32 位，意思是 I2S 总线每次最多能装 32 个 bit 的数据进一个包裹。
- 这是硬件定死的，比如 ESP32S3 的 I2S 支持 16/24/32 位位宽。
数据位深（音频属性）：
- 这是音频数据的 "实际有效内容"，比如 24 位，意思是真正的声音信息只有 24 个 bit，剩下的 8 个 bit 用 0 填充，就像包裹里有 24 件商品，剩下的空间用泡沫填充。
- 位深越大，声音的细节和动态范围就越好，比如 24 位比 16 位的音质更细腻。
常见组合：
- CD 音质：16 位位深 + 16 位位宽（刚好装满）
- 高保真音频：24 位位深 + 32 位位宽（用 0 填充 8 位）

第三张图："采样率" 和 "帧率"，声音的 "拍照速度"

你可以把音频采样想象成给声音 "拍照"：

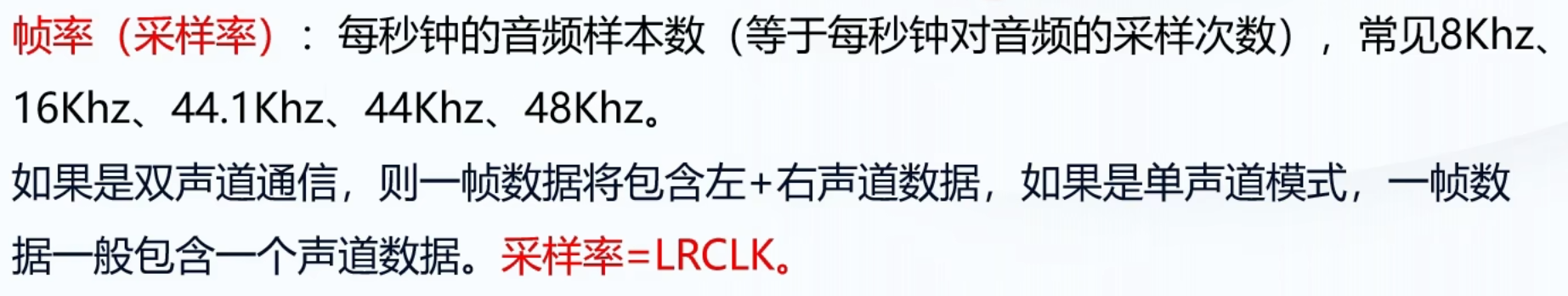

采样率（帧率）：
- 就是每秒给声音拍多少张 "照片"，比如 44.1KHz 就是每秒拍 44100 张，采样率越高，声音还原得越真实。
- 常见的采样率：8KHz（电话音质）、16KHz（语音通话）、44.1KHz（CD 音质）、48KHz（影视音频）。
采样率 = LRCLK：
- 因为 LRCLK 每秒钟切换左右声道的次数，就是采样率。比如 44.1KHz 的采样率，LRCLK 就是 44.1KHz，每秒钟有 44100 个左声道数据和 44100 个右声道数据。
单 / 双声道：
- 双声道（立体声）：每帧数据包含 "左 + 右" 两个声道的声音，就像同时拍两张照片。
- 单声道：每帧只有一个声道的数据，就像只拍一张照片。

1. 标准模式（飞利浦模式）

这是 I2S 协议的原生标准，也是应用最广泛的模式。

核心特点：
- 声道选择：LRCLK（WCLK）为低电平时传输左声道，高电平时传输右声道。
- 数据延迟：有效数据的 MSB（最高位）相对于 LRCLK 的跳变沿，延迟 1 个 BCLK（位时钟）周期。
- 对齐方式：数据从 MSB 开始发送，MSB 与延迟 1 个 BCLK 后的边沿对齐。
- 采样时机：在 BCLK 下降沿发送数据，上升沿采样数据。
主要用途：
- 作为行业标准，它的兼容性最好，几乎所有现代音频 Codec、DAC、MCU（如 ESP32）都原生支持。
- 适用于绝大多数通用音频场景，如手机音频输出、专业声卡、蓝牙音频传输等。
优缺点：
- 优点：标准统一，时序清晰，兼容性极强，能适配不同位宽的音频设备。
- 缺点：如果系统位宽与设备位宽不匹配，需要额外的位宽转换处理。

2. 左对齐模式（MSB 对齐模式）

这种模式也被称为 "MSB 对齐模式"，是为了兼容一些早期音频设备而设计的。

核心特点：
- 声道选择：LRCLK 为高电平时传输左声道，低电平时传输右声道（与标准模式相反）。
- 数据延迟：无延迟，数据 MSB 直接与 LRCLK 的跳变沿对齐。
- 对齐方式：数据从 MSB 开始发送，MSB 与 LRCLK 跳变沿对齐。
- 采样时机：在 BCLK 下降沿发送数据，上升沿接收数据。
主要用途：
- 主要用于老款音频 Codec、DAC（如 PCM5102）或需要简化时序的低成本设备。
- 适合位宽固定的系统（如 16 位、24 位固定位宽），因为没有延迟，时序设计更简单。
优缺点：
- 优点：时序简单，无延迟，适合位宽固定的音频设备。
- 缺点：声道选择逻辑与标准模式相反，兼容性不如标准模式，配置时需格外注意。

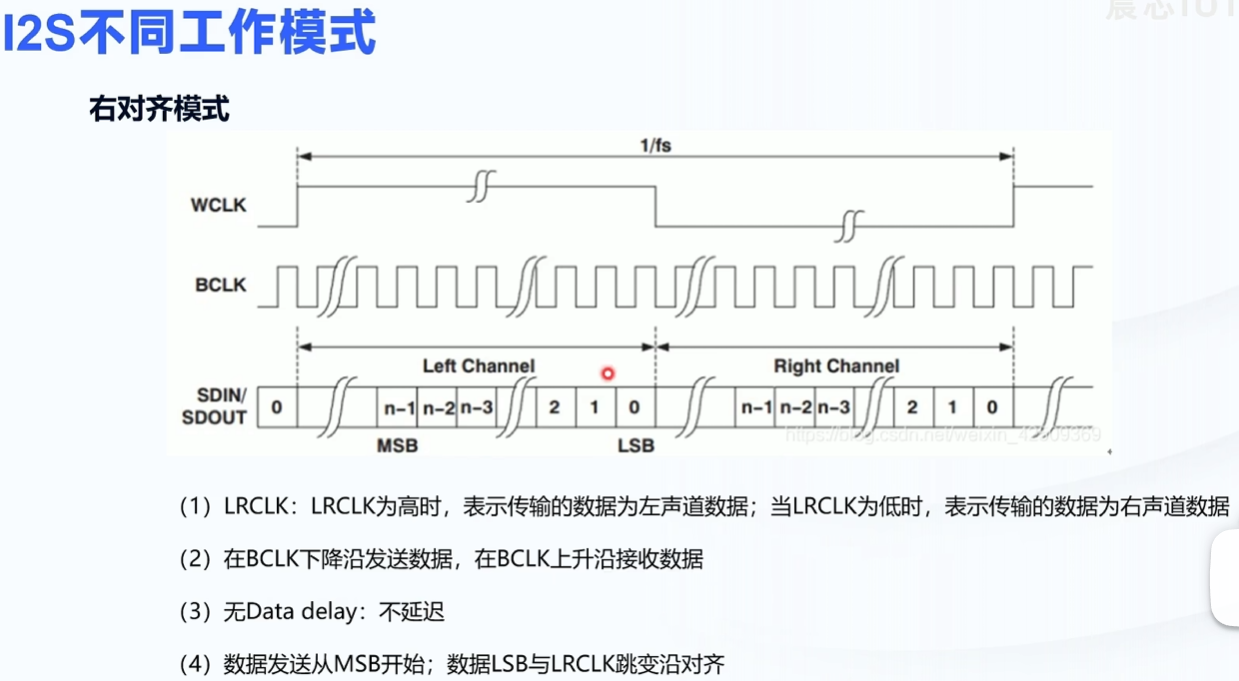

3. 右对齐模式（LSB 对齐模式）

这是兼容性最差的模式，主要用于老式音频硬件。

核心特点：
- 声道选择：与左对齐模式一致，LRCLK 高电平为左声道，低电平为右声道。
- 数据延迟：无延迟。
- 对齐方式：数据从 MSB 开始发送，但 LSB（最低位）与 LRCLK 跳变沿对齐，导致 MSB 出现在更早的 BCLK 周期。
- 采样时机：在 BCLK 下降沿发送数据，上升沿接收数据。
主要用途：
- 主要用于老式 8 位、16 位 DAC（如 TDA1543）或需要 LSB 优先处理的 DSP 场景。
- 适合位宽较小的设备，或数据位宽可变的情况（如 8 位数据在 16 位通道中传输，LSB 对齐可让低 8 位有效）。
优缺点：
- 优点：适合位宽较小的音频设备，或需要 LSB 优先处理的场景。
- 缺点：兼容性最差，现代音频设备大多不支持，配置复杂，容易出现数据错位。

三种模式核心对比表

模式	LRCLK 电平对应声道	数据延迟	对齐方式	主要用途	兼容性
标准模式	低 = 左，高 = 右	延迟 1 个 BCLK	MSB（延迟后）	通用音频传输	最好，几乎所有设备支持
左对齐模式	高 = 左，低 = 右	无延迟	MSB（直接）	老款 Codec、固定位宽设备	较好，部分设备支持
右对齐模式	高 = 左，低 = 右	无延迟	LSB（直接）	老式 DAC、位宽较小设备	最差，现代设备少支持

一、PCM（脉冲编码调制）：数字音频的 "标准语言"

1. 核心原理

PCM（Pulse Code Modulation）是将模拟信号（如声音）转换为数字信号的基础技术，通过三步完成：

采样：按固定时间间隔（如 44.1kHz）对模拟信号 "拍照"，得到离散的样本点。
量化：将每个样本的幅度值近似到最近的量化级别（如 16bit 可表示 65536 个级别）。
编码：将量化后的数值转换为二进制代码（如十进制 5→二进制 101）。

2. 关键参数

采样率：每秒采样次数（如 44.1kHz 是 CD 标准），越高声音还原越真实。
采样位数：二进制编码的位数（如 16bit、24bit），位数越大，声音细节越精细。

3. 作用与功能

是数字音频的原始无压缩格式（如 WAV 文件本质就是 PCM 数据）。
实现模拟→数字的转换，是所有数字音频处理（编辑、压缩、传输）的基础。
应用场景：CD、数字录音、音频 DAC/ADC 芯片、音频编辑软件等。

二、PDM（脉冲密度调制）：微型音频的 "简化编码"

1. 核心原理

PDM（Pulse Density Modulation）用固定宽度脉冲的 "密度"（1 出现的频率）表示信号幅度，而非像 PCM 那样用数值：

模拟信号幅度越大 → 对应数字信号中 "1" 的密度越高；
模拟信号幅度越小 → 对应数字信号中 "0" 的密度越高。
调制方式：采用 Δ-Σ 调制，通过 "过采样"（远高于奈奎斯特频率）提高精度。

2. 与 PCM 的关系

PDM 数据不能直接用于音频处理，需要先通过 "PDM 解调"（如低通滤波）转换为 PCM 格式，才能被主控、DAC 等设备识别。

3. 作用与功能

适合高采样率、低成本、小体积的场景，如 MEMS 麦克风（TWS 耳机、智能音箱常用）。
优势：电路设计简单、成本低、体积小，适合空间受限的设备。

三、I2S（集成电路内置音频总线）：PCM 数据的 "传输高速路"

1. 核心定位

I2S 是专门用于传输数字音频数据的串行总线协议，是 PCM 数据在不同芯片间传递的 "标准通道"。

2. 与 PCM/PDM 的关系

与 PCM ：I2S 传输的核心是PCM 格式的数字音频数据，如图 1 中，PCM 调制模块、主控、DAC 之间通过 I2S 传递 PCM 数据，保证音频同步、稳定传输。
与 PDM：PDM 数据一般通过专用的 PDM 接口（如图 4 的 CLK+DATA）直接由 PDM 麦传给主控，主控内部完成 PDM→PCM 解调后，再通过 I2S 传输 PCM 数据。

3. 作用与功能

提供标准化的音频传输接口，避免不同芯片间的时序错误，保证音频同步。
应用场景：音频 Codec 与主控通信、DAC 与主控通信、多声道音频系统等。

四、四张图的整体逻辑串讲

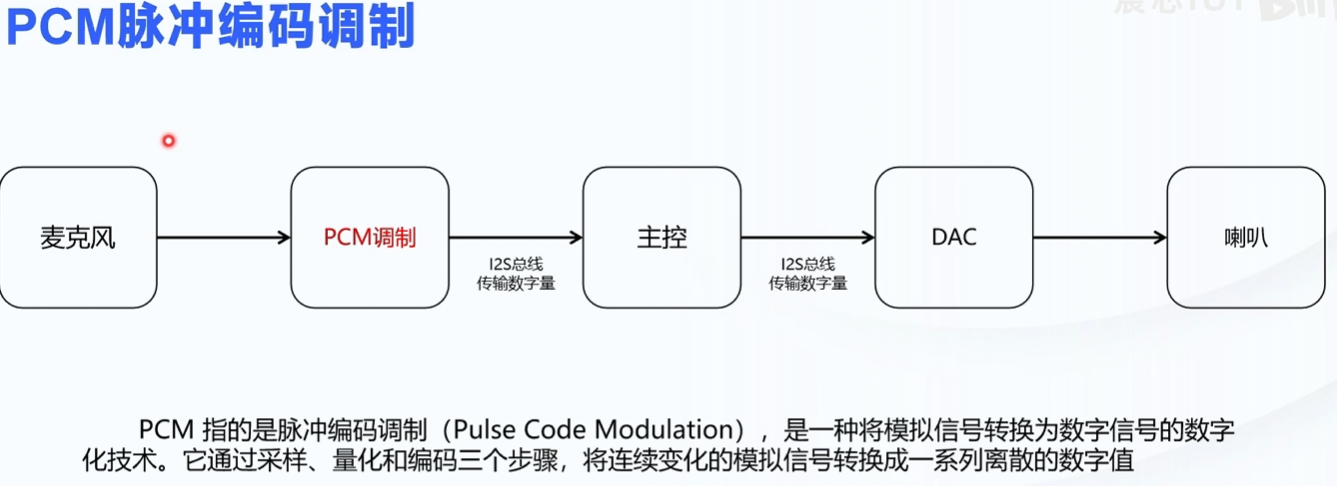

图 1（PCM 流程）：麦克风采集模拟信号→PCM 调制（采样 / 量化 / 编码）→I2S 传主控→I2S 传 DAC→DAC 转模拟→喇叭播放。

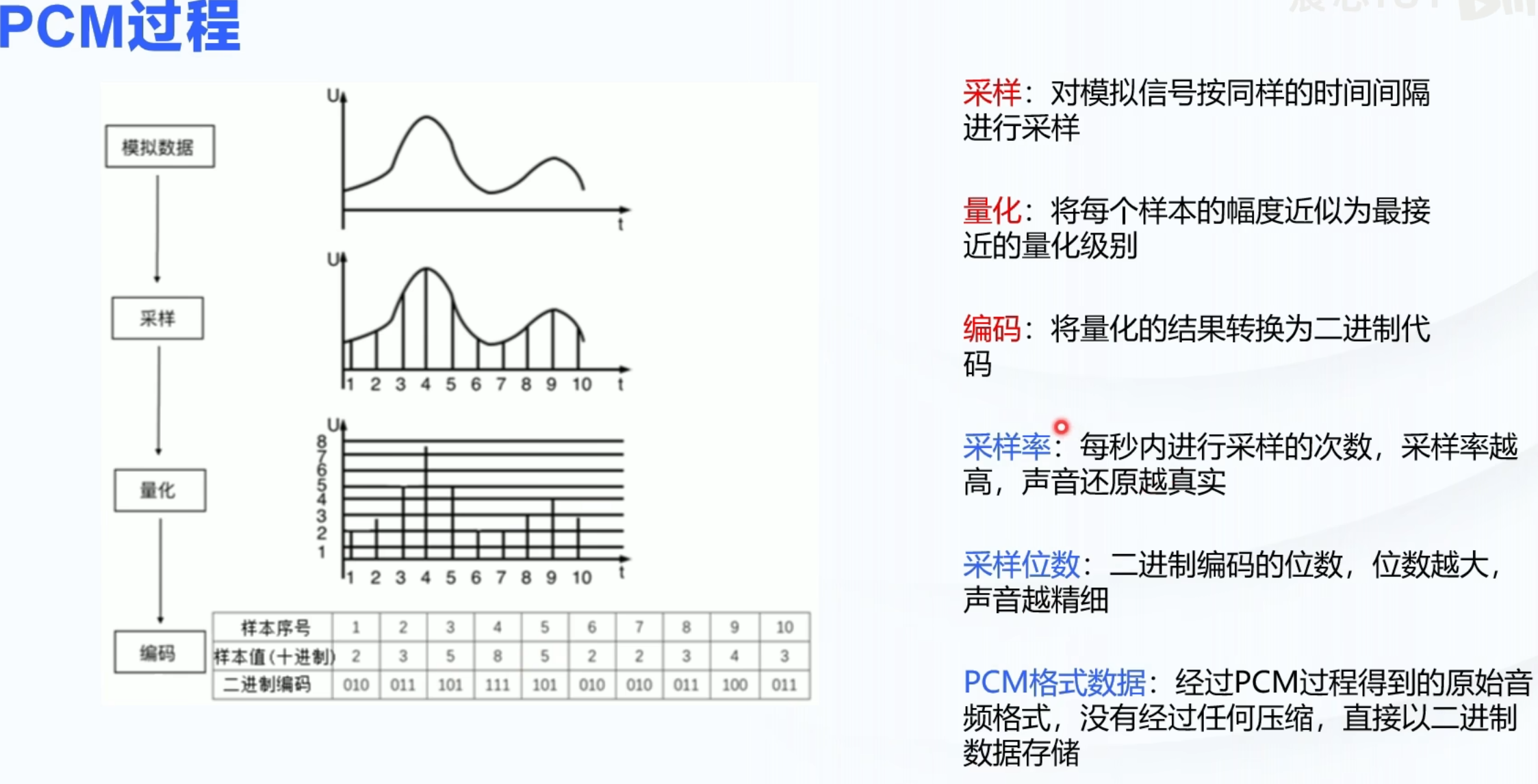

图 2（PCM 过程）：直观展示 PCM 如何将连续模拟信号转成离散二进制数据，以及采样率 / 采样位数对音质的影响。

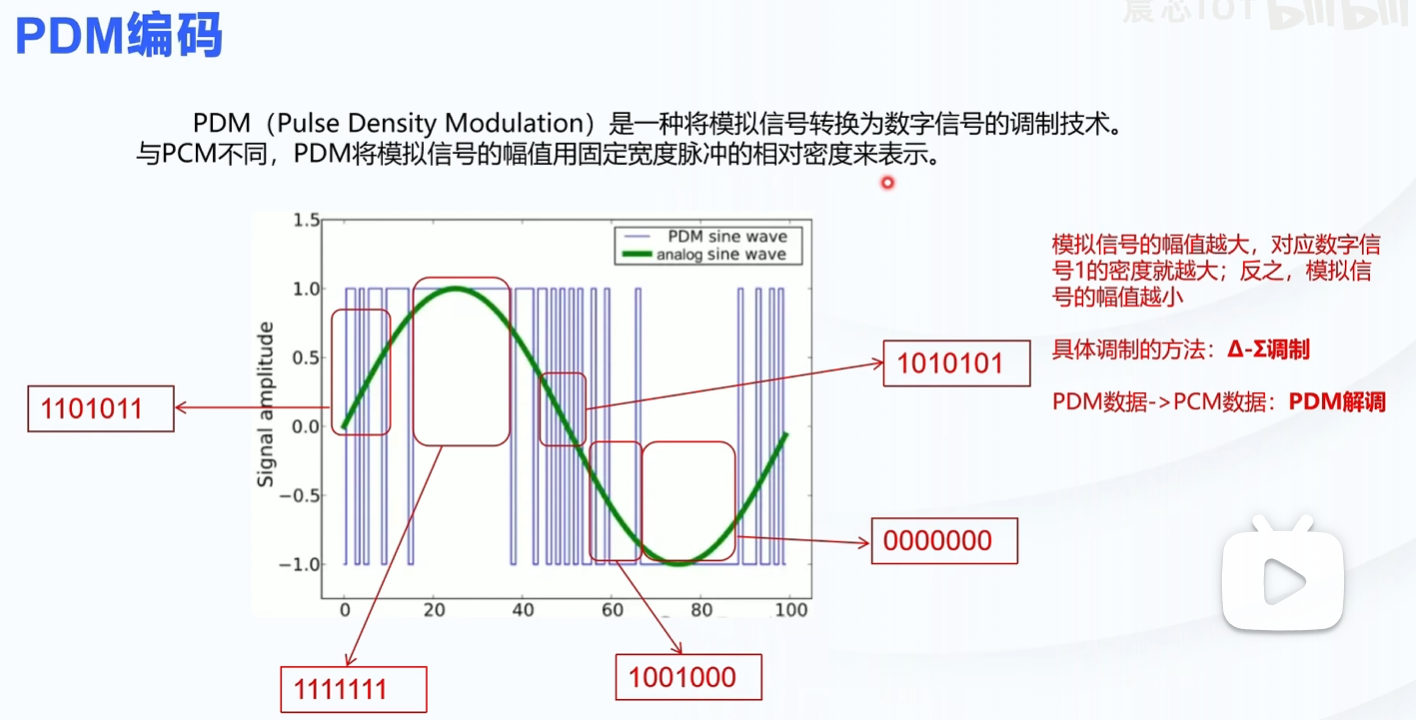

图 3（PDM 编码）：对比 PCM，说明 PDM 用 "脉冲密度" 表示幅度，需解调为 PCM 才能使用，适合微型麦克风。

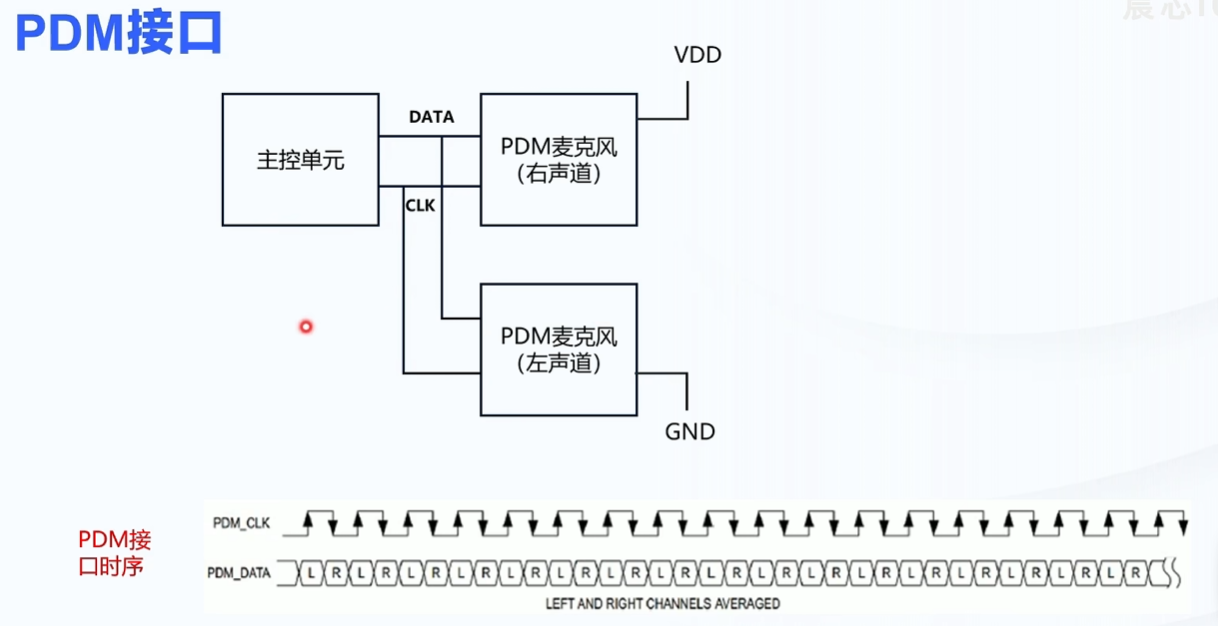

图 4（PDM 接口）：展示主控如何通过 PDM 接口（CLK+DATA）采集左右声道的 PDM 数据，时序上通过时钟边沿区分声道。

///麦克风输出 PDM → 单片机转 PCM → I2S 传 PCM 给数字功放 → 喇叭播放///

这是嵌入式音频最常用的标准链路 ，但不是所有麦克风都输出 PDM------ 只有「PDM 数字麦 / 硅麦」是这样；如果是「I2S 数字麦」，会直接输出 PCM，单片机就不用转格式了（少一步）

信号类型	本质	例子对照
模拟信号	连续变化的电压波（像波浪）	老式耳机线、模拟麦输出、功放最终给喇叭的信号
数字信号	只有 0 和 1（高低电平）	单片机的 IO 口电平、IIC 通信、PCM/PDM、I2S 传输的信号

PDM 是数字信号：麦克风里的芯片把声音震动转成 "一串 0 和 1"（比如声音大时 1 多、声音小时 0 多），完全是数字电平（高 = 1，低 = 0），单片机可以直接读。
PCM 也是数字信号：是 "更规整的 0 和 1"------ 比如 16 位 PCM 就是用 16 个 0/1 组合表示一个声音采样点（比如 00001111 表示某个音量），本质还是数字，单片机处理、I2S 传输的都是这种数字信号。
只有到数字功放最后一步，才会把 PCM 数字信号转成模拟信号（电压波），驱动喇叭震动发声（喇叭只能识别模拟的电压变化）。
PCM 和 PDM 都是数字信号（0 和 1），只有模拟麦输出模拟信号；
数字信号抗干扰、易处理，所以现在都用 PDM/PCM+I2S 的数字链路，而非纯模拟。

PCM 能直接当 WAV 播放。 PDM 不能直接播放。

WAV 文件里面装的核心就是 PCM
PDM 只是麦克风输出的原始草稿数据，必须先转成 PCM 才能存、才能播放、才能进 WAV。

PCM 是给每一个声音瞬间，编一个精确数字。比如：

声音小 = 1001
声音大 = 1111这是规整、可直接播放的数字声音。

PDM 不编数字，只靠0 和 1 的疏密表示声音大小：

声音大 → 1 特别多、特别密
声音小 → 1 很少、很稀它只有 0 和 1 的密度，没有精确数值。

麦克风分类：

模拟麦：输出模拟电压波，单片机要 ADC 转数字，最老款，不是数字。
PDM 数字麦（硅麦）：输出 PDM 数字，单片机转 PCM。
I2S 数字麦（也是硅麦 / MEMS）：直接输出 I2S 格式的 PCM，单片机不用转。

1. 模拟麦克风（最老式）

输出：连续的电压波浪（模拟信号）
单片机不能直接读，必须经过 ADC（模拟转数字） 才能变成 PCM
不是数字麦，不是 I2S，不是 PDM
就像：直接说话的声音，没经过任何数字化

2. PDM 数字麦（现在最常用、硅麦）

输出：PDM 数字信号（0 和 1 密度）
单片机要把 PDM → 转成 PCM
是数字麦

3. I2S 数字麦（高级一点的数字麦，也是硅麦）

输出：直接就是 I2S 格式的 PCM
单片机不用转格式，拿来就能用
也是数字麦
