WPF+OpenCV 实现精准像素距离测量工具（.NET 4.6.1）

观无2026-02-14 8:30

代码链接：https://download.csdn.net/download/ly1h1/92658735

功能介绍

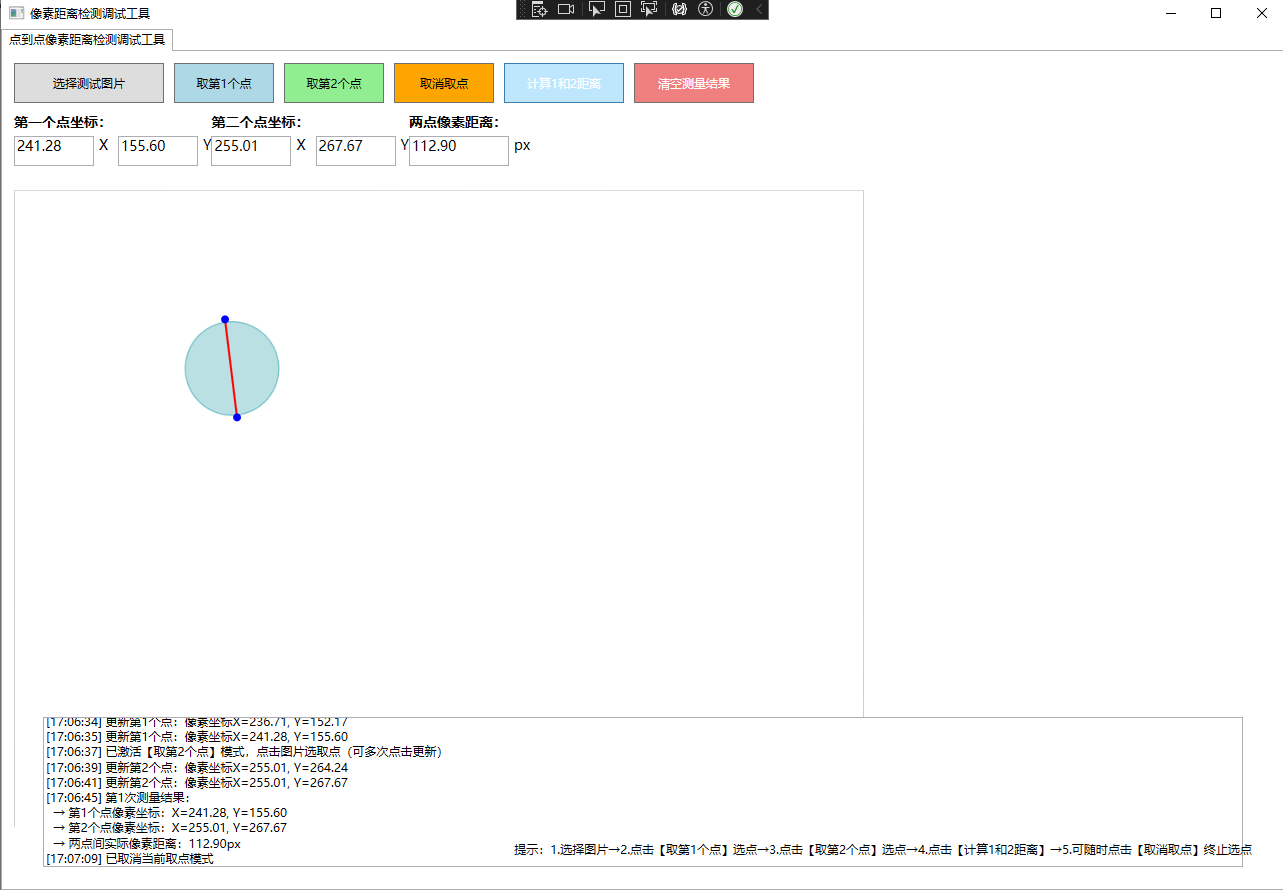

基于 WPF 和 OpenCVSharp 开发的像素距离测量工具，解决图片缩放 / 居中后取点错位问题，核心功能：

  1. 支持选择本地图片（JPG/PNG/BMP 等格式）
  2. 分阶段取点：【取第 1 个点】【取第 2 个点】独立控制，支持多次更新取点
  3. 实时显示取点坐标，独立控件展示第一个点、第二个点坐标及两点像素距离
  4. 精准计算两点间欧几里得像素距离，测量线实时预览
  5. 支持取消取点、清空测量结果等操作

环境准备

  1. .NET Framework 4.6.1

  2. WPF 项目

  3. 安装 OpenCVSharp NuGet 包（适配.NET 4.6.1）：

    复制代码
    Install-Package OpenCvSharp4 -Version 4.5.5.20220408
Install-Package OpenCvSharp4.Extensions -Version 4.5.5.20220408
Install-Package OpenCvSharp4.runtime.win -Version 4.5.5.20220408

完整代码实现

1. XAML 布局（MainWindow.xaml）

复制代码
<Window x:Class="WpfPixelDistanceTool.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="像素距离检测调试工具" Height="900" Width="1300"
        WindowStartupLocation="CenterScreen">
    <Grid>
        <TabControl>
            <TabItem Header="点到点像素距离检测调试工具">
                <Grid Margin="10">
                    <!-- 顶部操作区 -->
                    <StackPanel Orientation="Horizontal" VerticalAlignment="Top" Margin="0,0,0,10">
                        <Button x:Name="btnSelectDistanceImage" Content="选择测试图片" Width="150" Height="40"
                                Click="BtnSelectDistanceImage_Click" Margin="0,0,10,0"/>
                        <Button x:Name="btnGetPoint1" Content="取第1个点" Width="100" Height="40"
                                Click="BtnGetPoint1_Click" Margin="0,0,10,0" Background="LightBlue" Foreground="Black"/>
                        <Button x:Name="btnGetPoint2" Content="取第2个点" Width="100" Height="40"
                                Click="BtnGetPoint2_Click" Margin="0,0,10,0" Background="LightGreen" Foreground="Black"/>
                        <Button x:Name="btnCancelPick" Content="取消取点" Width="100" Height="40"
                                Click="BtnCancelPick_Click" Margin="0,0,10,0" Background="Orange" Foreground="Black"/>
                        <Button x:Name="btnCalculateDistance" Content="计算1和2距离" Width="120" Height="40"
                                Click="BtnCalculateDistance_Click" Margin="0,0,10,0" Background="LightSeaGreen" Foreground="White"/>
                        <Button x:Name="btnClearDistanceMeasure" Content="清空测量结果" Width="120" Height="40"
                                Click="BtnClearDistanceMeasure_Click" Background="LightCoral" Foreground="White"/>
                    </StackPanel>

                    <!-- 坐标独立显示区 -->
                    <StackPanel Orientation="Horizontal" VerticalAlignment="Top" Margin="0,50,0,0">
                        <!-- 第一个点坐标显示 -->
                        <StackPanel Orientation="Vertical">
                            <TextBlock Text="第一个点坐标：" FontSize="14" FontWeight="Bold"/>
                            <StackPanel Orientation="Horizontal" Margin="0,5,0,0">
                                <TextBox x:Name="txtPoint1X" Width="80" Height="30" FontSize="14" IsReadOnly="True" Margin="0,0,5,0"/>
                                <TextBlock Text="X" FontSize="14"/>
                                <TextBox x:Name="txtPoint1Y" Width="80" Height="30" FontSize="14" IsReadOnly="True" Margin="10,0,5,0"/>
                                <TextBlock Text="Y" FontSize="14"/>
                            </StackPanel>
                        </StackPanel>

                        <!-- 第二个点坐标显示 -->
                        <StackPanel Orientation="Vertical">
                            <TextBlock Text="第二个点坐标：" FontSize="14" FontWeight="Bold"/>
                            <StackPanel Orientation="Horizontal" Margin="0,5,0,0">
                                <TextBox x:Name="txtPoint2X" Width="80" Height="30" FontSize="14" IsReadOnly="True" Margin="0,0,5,0"/>
                                <TextBlock Text="X" FontSize="14"/>
                                <TextBox x:Name="txtPoint2Y" Width="80" Height="30" FontSize="14" IsReadOnly="True" Margin="10,0,5,0"/>
                                <TextBlock Text="Y" FontSize="14"/>
                            </StackPanel>
                        </StackPanel>

                        <!-- 两点距离显示 -->
                        <StackPanel Orientation="Vertical">
                            <TextBlock Text="两点像素距离：" FontSize="14" FontWeight="Bold"/>
                            <StackPanel Orientation="Horizontal" Margin="0,5,0,0">
                                <TextBox x:Name="txtDistanceValue" Width="100" Height="30" FontSize="14" IsReadOnly="True" Margin="0,0,5,0"/>
                                <TextBlock Text="px" FontSize="14"/>
                            </StackPanel>
                        </StackPanel>
                    </StackPanel>

                    <!-- 图片显示区 -->
                    <Canvas x:Name="canvasDistance" Background="White" Margin="0,120,0,200">
                        <Image x:Name="imgDistanceDisplay" Stretch="Uniform"
                               MouseDown="ImgDistanceDisplay_MouseDown"
                               MouseMove="ImgDistanceDisplay_MouseMove"
                               Width="850" Height="650"/>
                        <!-- 测量线（红色） -->
                        <Line x:Name="distanceLine" Stroke="Red" StrokeThickness="2" Visibility="Collapsed"/>
                        <!-- 测量点标记 -->
                        <Ellipse x:Name="point1Marker" Width="8" Height="8" Fill="Blue" Visibility="Collapsed"/>
                        <Ellipse x:Name="point2Marker" Width="8" Height="8" Fill="Blue" Visibility="Collapsed"/>
                    </Canvas>

                    <!-- 操作日志显示区 -->
                    <TextBox x:Name="txtDistanceResult" Width="1200" Height="150"
                             VerticalAlignment="Bottom" FontSize="12" IsReadOnly="True"
                             Margin="10" TextWrapping="Wrap"/>

                    <!-- 操作提示 -->
                    <TextBlock VerticalAlignment="Bottom" HorizontalAlignment="Right"
                               Margin="0,0,20,20" FontSize="12"
                               Text="提示：1.选择图片→2.点击【取第1个点】选点→3.点击【取第2个点】选点→4.点击【计算1和2距离】→5.可随时点击【取消取点】终止选点"/>
                </Grid>
            </TabItem>
        </TabControl>
    </Grid>
</Window>

  1. 后台逻辑（MainWindow.xaml.cs）

    using System;
    using System.Windows;
    using System.Windows.Media;
    using System.Windows.Media.Imaging;
    using Microsoft.Win32;
    using OpenCvSharp;
    using OpenCvSharp.Extensions;
    using System.Drawing;
    using System.Windows.Interop;
    using System.Runtime.InteropServices;
    using System.Windows.Controls;
    using System.Windows.Shapes;

    namespace WpfPixelDistanceTool
    {
    public partial class MainWindow : System.Windows.Window
    {
    // OpenCV图像矩阵
    private Mat _distanceMat;
    // 取点状态枚举
    private enum PickPointState { None, PickingPoint1, PickingPoint2 }
    private PickPointState _currentPickState = PickPointState.None;

    复制代码
         // 存储两个测量点的实际像素坐标
     private System.Windows.Point _point1 = new System.Windows.Point(-1, -1);
     private System.Windows.Point _point2 = new System.Windows.Point(-1, -1);

     // 记录测量次数
     private int _measureCount;

     public MainWindow()
     {
         InitializeComponent();
         // 初始化变量
         _measureCount = 0;
         // 禁用计算按钮（初始无点）
         btnCalculateDistance.IsEnabled = false;
         // 清空所有独立显示控件
         ClearCoordinateControls();
     }

     /// <summary>
     /// 选择测试图片按钮点击事件
     /// </summary>
     private void BtnSelectDistanceImage_Click(object sender, RoutedEventArgs e)
     {
         try
         {
             // 清空之前的测量状态
             ClearMeasureState();

             // 打开文件选择对话框
             OpenFileDialog openFileDialog = new OpenFileDialog
             {
                 Filter = "图片文件|*.jpg;*.jpeg;*.png;*.bmp;*.tif|所有文件|*.*",
                 Title = "选择测试图片",
                 Multiselect = false
             };

             if (openFileDialog.ShowDialog() == true)
             {
                 // 读取图片到OpenCV矩阵
                 _distanceMat = Cv2.ImRead(openFileDialog.FileName, ImreadModes.Color);
                 if (_distanceMat.Empty())
                 {
                     MessageBox.Show("图片读取失败，请选择有效的图片文件！", "错误", MessageBoxButton.OK, MessageBoxImage.Error);
                     return;
                 }

                 // 将OpenCV Mat转换为WPF的BitmapSource并显示
                 imgDistanceDisplay.Source = BitmapSourceConverter.ToBitmapSource(_distanceMat);
                 txtDistanceResult.AppendText($"[{DateTime.Now:HH:mm:ss}] 成功加载图片：{openFileDialog.SafeFileName} | 图片尺寸：{_distanceMat.Width}x{_distanceMat.Height}px\r\n");
             }
         }
         catch (Exception ex)
         {
             MessageBox.Show($"加载图片出错：{ex.Message}", "错误", MessageBoxButton.OK, MessageBoxImage.Error);
         }
     }

     /// <summary>
     /// 取第1个点按钮点击事件
     /// </summary>
     private void BtnGetPoint1_Click(object sender, RoutedEventArgs e)
     {
         if (_distanceMat == null || _distanceMat.Empty())
         {
             MessageBox.Show("请先选择测试图片！", "提示", MessageBoxButton.OK, MessageBoxImage.Information);
             return;
         }

         // 激活取第一个点的状态
         _currentPickState = PickPointState.PickingPoint1;
         txtDistanceResult.AppendText($"[{DateTime.Now:HH:mm:ss}] 已激活【取第1个点】模式，点击图片选取点（可多次点击更新）\r\n");
         // 清空当前第一个点的标记（如果有）
         point1Marker.Visibility = Visibility.Collapsed;
         // 禁用计算按钮（未选完两个点）
         btnCalculateDistance.IsEnabled = false;
     }

     /// <summary>
     /// 取第2个点按钮点击事件
     /// </summary>
     private void BtnGetPoint2_Click(object sender, RoutedEventArgs e)
     {
         if (_distanceMat == null || _distanceMat.Empty())
         {
             MessageBox.Show("请先选择测试图片！", "提示", MessageBoxButton.OK, MessageBoxImage.Information);
             return;
         }

         // 激活取第二个点的状态
         _currentPickState = PickPointState.PickingPoint2;
         txtDistanceResult.AppendText($"[{DateTime.Now:HH:mm:ss}] 已激活【取第2个点】模式，点击图片选取点（可多次点击更新）\r\n");
         // 清空当前第二个点的标记（如果有）
         point2Marker.Visibility = Visibility.Collapsed;
         // 禁用计算按钮（未确认两个点）
         btnCalculateDistance.IsEnabled = false;
     }

     /// <summary>
     /// 取消取点按钮点击事件
     /// </summary>
     private void BtnCancelPick_Click(object sender, RoutedEventArgs e)
     {
         if (_currentPickState != PickPointState.None)
         {
             txtDistanceResult.AppendText($"[{DateTime.Now:HH:mm:ss}] 已取消当前取点模式\r\n");
             // 重置取点状态
             _currentPickState = PickPointState.None;
             // 隐藏实时预览线
             distanceLine.Visibility = Visibility.Collapsed;
         }
         else
         {
             MessageBox.Show("当前未处于取点模式！", "提示", MessageBoxButton.OK, MessageBoxImage.Information);
         }
     }

     /// <summary>
     /// 计算1和2距离按钮点击事件
     /// </summary>
     private void BtnCalculateDistance_Click(object sender, RoutedEventArgs e)
     {
         // 校验两个点是否有效
         if (_point1.X < 0 || _point1.Y < 0 || _point2.X < 0 || _point2.Y < 0)
         {
             MessageBox.Show("请先选取有效的第1个点和第2个点！", "提示", MessageBoxButton.OK, MessageBoxImage.Warning);
             return;
         }

         // 计算实际像素距离
         double pixelDistance = CalculateEuclideanDistance(_point1, _point2);
         _measureCount++;

         // 将距离显示到独立控件
         txtDistanceValue.Text = pixelDistance.ToString("F2");

         // 日志记录
         txtDistanceResult.AppendText($"[{DateTime.Now:HH:mm:ss}] 第{_measureCount}次测量结果：\r\n");
         txtDistanceResult.AppendText($"  → 第1个点像素坐标：X={_point1.X:F2}, Y={_point1.Y:F2}\r\n");
         txtDistanceResult.AppendText($"  → 第2个点像素坐标：X={_point2.X:F2}, Y={_point2.Y:F2}\r\n");
         txtDistanceResult.AppendText($"  → 两点间实际像素距离：{pixelDistance:F2}px\r\n");

         // 绘制最终测量线
         DrawFinalDistanceLine();
     }

     /// <summary>
     /// 清空测量结果按钮点击事件
     /// </summary>
     private void BtnClearDistanceMeasure_Click(object sender, RoutedEventArgs e)
     {
         ClearMeasureState();
         ClearCoordinateControls(); // 清空独立显示控件
         txtDistanceResult.Clear();
         txtDistanceResult.AppendText($"[{DateTime.Now:HH:mm:ss}] 已清空所有测量结果\r\n");
     }

     /// <summary>
     /// 鼠标点击图片事件（选取/更新测量点）
     /// </summary>
     private void ImgDistanceDisplay_MouseDown(object sender, System.Windows.Input.MouseButtonEventArgs e)
     {
         try
         {
             if (_distanceMat == null || _distanceMat.Empty() || _currentPickState == PickPointState.None)
             {
                 return; // 无图片或未激活取点模式，不处理
             }

             // 1. 获取鼠标在Image控件上的原始坐标
             System.Windows.Point rawClickPoint = e.GetPosition(imgDistanceDisplay);
             // 2. 转换为图片的实际像素坐标
             System.Windows.Point pixelPoint = ConvertToImagePixelCoordinate(rawClickPoint);

             // 根据当前取点状态处理
             if (_currentPickState == PickPointState.PickingPoint1)
             {
                 // 更新第一个点的像素坐标
                 _point1 = pixelPoint;
                 // 将第一个点坐标显示到独立控件
                 txtPoint1X.Text = pixelPoint.X.ToString("F2");
                 txtPoint1Y.Text = pixelPoint.Y.ToString("F2");

                 // 转换为显示坐标，更新标记点
                 System.Windows.Point displayPoint = ConvertToDisplayCoordinate(pixelPoint);
                 UpdateMarkerPosition(point1Marker, displayPoint);
                 point1Marker.Visibility = Visibility.Visible;

                 txtDistanceResult.AppendText($"[{DateTime.Now:HH:mm:ss}] 更新第1个点：像素坐标X={pixelPoint.X:F2}, Y={pixelPoint.Y:F2}\r\n");
             }
             else if (_currentPickState == PickPointState.PickingPoint2)
             {
                 // 更新第二个点的像素坐标
                 _point2 = pixelPoint;
                 // 将第二个点坐标显示到独立控件
                 txtPoint2X.Text = pixelPoint.X.ToString("F2");
                 txtPoint2Y.Text = pixelPoint.Y.ToString("F2");

                 // 转换为显示坐标，更新标记点
                 System.Windows.Point displayPoint = ConvertToDisplayCoordinate(pixelPoint);
                 UpdateMarkerPosition(point2Marker, displayPoint);
                 point2Marker.Visibility = Visibility.Visible;

                 txtDistanceResult.AppendText($"[{DateTime.Now:HH:mm:ss}] 更新第2个点：像素坐标X={pixelPoint.X:F2}, Y={pixelPoint.Y:F2}\r\n");
             }

             // 如果两个点都已选取，启用计算按钮
             if (_point1.X >= 0 && _point1.Y >= 0 && _point2.X >= 0 && _point2.Y >= 0)
             {
                 btnCalculateDistance.IsEnabled = true;
             }
         }
         catch (Exception ex)
         {
             MessageBox.Show($"选取测量点出错：{ex.Message}", "错误", MessageBoxButton.OK, MessageBoxImage.Error);
         }
     }

     /// <summary>
     /// 鼠标移动：实时预览取点位置
     /// </summary>
     private void ImgDistanceDisplay_MouseMove(object sender, System.Windows.Input.MouseEventArgs e)
     {
         if (_distanceMat == null || _distanceMat.Empty() || _currentPickState == PickPointState.None)
         {
             distanceLine.Visibility = Visibility.Collapsed;
             return;
         }

         // 获取鼠标当前显示坐标
         System.Windows.Point rawMovePoint = e.GetPosition(imgDistanceDisplay);
         // 转换为像素坐标
         System.Windows.Point pixelMovePoint = ConvertToImagePixelCoordinate(rawMovePoint);
         // 转换回显示坐标（用于预览）
         System.Windows.Point displayMovePoint = ConvertToDisplayCoordinate(pixelMovePoint);

         // 实时预览线逻辑
         if (_currentPickState == PickPointState.PickingPoint1)
         {
             // 取第一个点时，预览线从鼠标位置（临时）出发
             distanceLine.X1 = displayMovePoint.X;
             distanceLine.Y1 = displayMovePoint.Y;
             distanceLine.X2 = displayMovePoint.X;
             distanceLine.Y2 = displayMovePoint.Y;
             distanceLine.Visibility = Visibility.Visible;
         }
         else if (_currentPickState == PickPointState.PickingPoint2 && _point1.X >= 0)
         {
             // 取第二个点时，预览线从第一个点到当前鼠标位置
             System.Windows.Point displayPoint1 = ConvertToDisplayCoordinate(_point1);
             distanceLine.X1 = displayPoint1.X;
             distanceLine.Y1 = displayPoint1.Y;
             distanceLine.X2 = displayMovePoint.X;
             distanceLine.Y2 = displayMovePoint.Y;
             distanceLine.Visibility = Visibility.Visible;
         }
     }

     /// <summary>
     /// 绘制最终的测量线（计算距离后）
     /// </summary>
     private void DrawFinalDistanceLine()
     {
         if (_point1.X < 0 || _point2.X < 0) return;

         // 转换为显示坐标
         System.Windows.Point displayPoint1 = ConvertToDisplayCoordinate(_point1);
         System.Windows.Point displayPoint2 = ConvertToDisplayCoordinate(_point2);

         // 更新测量线
         distanceLine.X1 = displayPoint1.X;
         distanceLine.Y1 = displayPoint1.Y;
         distanceLine.X2 = displayPoint2.X;
         distanceLine.Y2 = displayPoint2.Y;
         distanceLine.Visibility = Visibility.Visible;
     }

     /// <summary>
     /// 核心方法：将Image控件上的显示坐标转换为图片的实际像素坐标
     /// </summary>
     private System.Windows.Point ConvertToImagePixelCoordinate(System.Windows.Point displayPoint)
     {
         if (imgDistanceDisplay.Source == null) return displayPoint;

         // 获取图片的实际尺寸
         double imageWidth = _distanceMat.Width;
         double imageHeight = _distanceMat.Height;

         // 获取Image控件的显示尺寸
         double controlWidth = imgDistanceDisplay.ActualWidth;
         double controlHeight = imgDistanceDisplay.ActualHeight;

         // 计算缩放比例（等比例缩放）
         double scaleX = controlWidth / imageWidth;
         double scaleY = controlHeight / imageHeight;
         double scale = Math.Min(scaleX, scaleY); // Uniform模式下的实际缩放比例

         // 计算图片在控件中的偏移（居中显示）
         double offsetX = (controlWidth - imageWidth * scale) / 2;
         double offsetY = (controlHeight - imageHeight * scale) / 2;

         // 转换为实际像素坐标
         double pixelX = (displayPoint.X - offsetX) / scale;
         double pixelY = (displayPoint.Y - offsetY) / scale;

         // 边界校验（防止超出图片范围）
         pixelX = Math.Max(0, Math.Min(imageWidth, pixelX));
         pixelY = Math.Max(0, Math.Min(imageHeight, pixelY));

         return new System.Windows.Point(pixelX, pixelY);
     }

     /// <summary>
     /// 核心方法：将图片的实际像素坐标转换为Image控件上的显示坐标
     /// </summary>
     private System.Windows.Point ConvertToDisplayCoordinate(System.Windows.Point pixelPoint)
     {
         if (imgDistanceDisplay.Source == null) return pixelPoint;

         // 获取图片的实际尺寸
         double imageWidth = _distanceMat.Width;
         double imageHeight = _distanceMat.Height;

         // 获取Image控件的显示尺寸
         double controlWidth = imgDistanceDisplay.ActualWidth;
         double controlHeight = imgDistanceDisplay.ActualHeight;

         // 计算缩放比例
         double scaleX = controlWidth / imageWidth;
         double scaleY = controlHeight / imageHeight;
         double scale = Math.Min(scaleX, scaleY);

         // 计算图片在控件中的偏移
         double offsetX = (controlWidth - imageWidth * scale) / 2;
         double offsetY = (controlHeight - imageHeight * scale) / 2;

         // 转换为显示坐标
         double displayX = pixelPoint.X * scale + offsetX;
         double displayY = pixelPoint.Y * scale + offsetY;

         return new System.Windows.Point(displayX, displayY);
     }

     /// <summary>
     /// 计算两点间的欧几里得距离（像素）
     /// </summary>
     private double CalculateEuclideanDistance(System.Windows.Point p1, System.Windows.Point p2)
     {
         double dx = p2.X - p1.X;
         double dy = p2.Y - p1.Y;
         return Math.Sqrt(dx * dx + dy * dy);
     }

     /// <summary>
     /// 更新标记点的位置（精准居中）
     /// </summary>
     private void UpdateMarkerPosition(Ellipse marker, System.Windows.Point displayPoint)
     {
         // 精准计算标记点的左上角坐标，让标记点中心对齐点击位置
         Canvas.SetLeft(marker, displayPoint.X - marker.Width / 2);
         Canvas.SetTop(marker, displayPoint.Y - marker.Height / 2);
     }

     /// <summary>
     /// 清空所有坐标/距离显示控件
     /// </summary>
     private void ClearCoordinateControls()
     {
         txtPoint1X.Clear();
         txtPoint1Y.Clear();
         txtPoint2X.Clear();
         txtPoint2Y.Clear();
         txtDistanceValue.Clear();
     }

     /// <summary>
     /// 清空测量状态（重置变量和UI）
     /// </summary>
     private void ClearMeasureState()
     {
         // 重置取点状态
         _currentPickState = PickPointState.None;
         _measureCount = 0;

         // 重置点坐标
         _point1 = new System.Windows.Point(-1, -1);
         _point2 = new System.Windows.Point(-1, -1);

         // 释放OpenCV资源
         _distanceMat?.Release();
         _distanceMat = new Mat();

         // 清空UI元素
         imgDistanceDisplay.Source = null;
         distanceLine.Visibility = Visibility.Collapsed;
         point1Marker.Visibility = Visibility.Collapsed;
         point2Marker.Visibility = Visibility.Collapsed;

         // 禁用计算按钮
         btnCalculateDistance.IsEnabled = false;
     }

     /// <summary>
     /// 窗口关闭时释放资源
     /// </summary>
     protected override void OnClosed(EventArgs e)
     {
         base.OnClosed(e);
         _distanceMat?.Release();
         _distanceMat?.Dispose();
     }
 }

 /// <summary>
 /// OpenCV Mat与WPF BitmapSource转换工具类
 /// </summary>
 public static class BitmapSourceConverter
 {
     [DllImport("gdi32.dll")]
     private static extern bool DeleteObject(IntPtr hObject);

     public static BitmapSource ToBitmapSource(Mat mat)
     {
         if (mat == null || mat.Empty())
             return null;

         // 转换Mat到Bitmap
         using (var bitmap = BitmapConverter.ToBitmap(mat))
         {
             var hBitmap = bitmap.GetHbitmap();
             try
             {
                 // 转换为WPF的BitmapSource
                 return Imaging.CreateBitmapSourceFromHBitmap(
                     hBitmap,
                     IntPtr.Zero,
                     Int32Rect.Empty,
                     BitmapSizeOptions.FromEmptyOptions());
             }
             finally
             {
                 // 释放HBitmap资源，避免内存泄漏
                 DeleteObject(hBitmap);
             }
         }
     }
 }

    }

核心原理说明

1. 坐标转换（解决取点错位问题）

图片在 WPF 的 Image 控件中设置Stretch="Uniform"后会等比例缩放并居中，直接使用鼠标坐标会错位，核心通过两个方法实现坐标映射：

  • ConvertToImagePixelCoordinate：将控件显示坐标转换为图片实际像素坐标（用于计算）
  • ConvertToDisplayCoordinate：将图片像素坐标转换为控件显示坐标（用于绘制标记 / 线条）
关键计算逻辑：
复制代码
// 缩放比例（保证图片等比例显示）
scale = Math.Min(控件宽度/图片宽度, 控件高度/图片高度)

// 居中偏移（图片在控件中居中的空白距离）
offsetX = (控件宽度 - 图片宽度×scale) / 2
offsetY = (控件高度 - 图片高度×scale) / 2

// 像素坐标 → 显示坐标
displayX = 像素X × scale + offsetX
displayY = 像素Y × scale + offsetY

// 显示坐标 → 像素坐标
pixelX = (显示X - offsetX) / scale
pixelY = (显示Y - offsetY) / scale

2. 欧几里得距离计算

两点间像素距离采用欧几里得公式：distance=(x2−x1)2+(y2−y1)2​

使用步骤

  1. 运行程序，点击【选择测试图片】加载本地图片；
  2. 点击【取第 1 个点】，在图片上点击选取第一个点（可多次点击更新），第一个点坐标实时显示在对应控件；
  3. 点击【取第 2 个点】，在图片上点击选取第二个点（可多次点击更新），第二个点坐标实时显示在对应控件；
  4. 点击【计算 1 和 2 距离】，两点间像素距离会显示在专属控件，同时绘制红色测量线；
  5. 可随时点击【取消取点】终止当前取点模式，点击【清空测量结果】重置所有状态。

注意事项

  1. 需确保安装指定版本的 OpenCVSharp 包，适配.NET 4.6.1；
  2. 图片加载后会自动释放 OpenCV Mat 资源，避免内存泄漏；
  3. 取点坐标做了边界校验，防止超出图片范围。

总结

该工具解决了 WPF 中图片缩放居中后取点错位的核心问题，通过精准的坐标映射实现像素级精准测量，界面布局清晰，操作流程简单，可直接集成到图像处理相关的 WPF 项目中。

相关推荐
咚咚王者4 小时前
人工智能之视觉领域 计算机视觉 第四章 图像基本操作
人工智能·opencv·计算机视觉
Java后端的Ai之路4 小时前
【AI应用开发工程师】-分享Java 转 AI成功经验
java·开发语言·人工智能·ai·ai agent
新新学长搞科研4 小时前
【华南理工大学主办】第十三届先进制造技术与材料工程国际学术会议 (AMTME 2026)
人工智能·机器学习·ai·硬件工程·制造·材料工程·机械工程
AI周红伟4 小时前
周红伟：自媒体的AI时刻到了，Seedance2.0生成AI视频的具体技术原理是什么？抖音终于战胜了Sora2
人工智能·计算机视觉
落羽的落羽4 小时前
【C++】深入浅出“图”——最短路径算法
java·服务器·开发语言·c++·人工智能·算法·机器学习
过期的秋刀鱼！4 小时前
深度学习-更复杂的神经网络
人工智能·深度学习·神经网络
爱打代码的小林4 小时前
基于 Lucas-Kanade 光流法实现视频特征点追踪
opencv·计算机视觉·音视频
Maynor9964 小时前
OpenClaw 第2章：环境搭建
运维·人工智能·飞书
向哆哆4 小时前
100类中药材图像识别数据集分享（适用于目标检测任务）
人工智能·目标检测·计算机视觉
热门推荐
01GitHub 镜像站点02Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services03爬虫逆向之观安（观镜WEB应用安全防护系统）04openClaw安装飞书插件｜核心踩坑：spawn EINVAL 错误终极解决指南05BongoCat - 跨平台键盘猫动画工具06HTB 赛季10 - Pterodactyl - user07UV安装并设置国内源08243 行 microGPT：把“训练 + 推理”拆到骨头里09openclaw配置教程（linux+局域网ollama）10openclaw 配置飞书 报错 应用未建立长连接
