1. 概述

1.1 文档简介

本文档系统讲解智能文档解析技术------从传统规则到深度学习，涵盖版面分析、表格提取、复杂版式处理与多模态理解，助你掌握从PDF/图片到结构化数据的完整技术栈。

1.2 内容范围与前置知识

本文档涉及的内容范围

本文档内容涵盖广泛，横跨多个技术领域：

领域	涉及内容	难度
计算机视觉	图像预处理、目标检测、语义分割、OCR	中等
深度学习	CNN、Transformer、多模态融合、预训练模型	较高
自然语言处理	文档理解、文本提取、LayoutLM	中等
工程实践	Python编程、开源工具使用、流水线搭建	入门

从传统基于规则的解析方法到现代深度学习方案，从单栏简单文档到复杂多栏混排，从纯文本提取到多模态视觉-语言融合------本文档试图为读者呈现智能文档解析技术的完整图景。

建议读者具备的前置知识

为充分理解本文档内容，建议读者具备以下基础：

知识领域	具体要求	重要性
Python编程	熟悉基础语法、能阅读代码示例、了解NumPy/OpenCV基本操作	⭐⭐⭐ 必需
深度学习基础	了解神经网络、卷积、注意力机制等基本概念	⭐⭐⭐ 必需
PyTorch/TensorFlow	有简单的模型使用经验，能加载预训练模型进行推理	⭐⭐ 推荐
NLP基础	了解文本分词、嵌入向量、Transformer架构	⭐⭐ 推荐
计算机视觉	了解图像基本操作（灰度化、二值化、边缘检测等）	⭐ 加分

学习路径建议

如果你发现部分内容难以理解，可以按以下顺序补充学习：

1. 基础薄弱：先学习Python编程和深度学习入门（如吴恩达深度学习课程）
2. CV不熟悉：重点阅读第6章的图像预处理部分，同时学习OpenCV基础
3. NLP不了解：关注第6章的多模态融合概念，理解文本+视觉的联合建模思想
4. 工程经验少：从第7章的开源工具实战开始，边用边学

本文档假设读者是希望构建RAG系统的开发者，文档解析是整个RAG流水线的第3步（见《01-RAG学习路线.md》）。如果你已经阅读了前两步的内容（RAG核心概念、数据预处理），将更容易理解本文档中技术选择的背景。

---

2. 文档解析技术演进

2.1 传统解析方法的局限

我们先回顾传统文档解析方法，理解其为何难以满足现代需求。

基于规则的解析方式：

传统工具（如 pdfminer、PyPDF2）依赖固定的坐标规则和启发式算法提取文本。它们假设文档具有简单的线性结构，按阅读顺序逐行读取。这种方式面对复杂版式（多栏混排、图文穿插）时，往往产生混乱的输出------文字顺序错乱、表格被拆碎、图片说明丢失。

主要局限：

局限	说明	典型失败场景
无版式理解	仅能提取文字，无法识别标题、段落、表格等元素类型	无法区分正文与页眉页脚
阅读顺序错乱	按存储顺序而非视觉顺序提取	双栏论文的左右栏内容混杂
表格解析困难	将表格简单转为文本，丢失结构信息	合并单元格被错误拆分
跨页处理弱	无法识别跨页表格或段落的连续性	表格跨页后被当作两个独立表

2.2 智能解析的核心能力

而随着深度学习技术的引入，使文档解析从字符提取 跃升为版式理解。

智能解析的四大核心能力：

1. 版面元素检测：识别页面中的标题、正文、图片、表格、页眉页脚等区域（目标检测任务）
2. 阅读顺序恢复：基于视觉位置和语义逻辑重建正确的阅读流
3. 结构关系建模：理解元素间的层级关系（如标题-正文-子标题）
4. 跨页语义关联：识别跨页表格、连续段落的完整性

技术对比：

维度	传统解析	智能解析
核心方法	规则匹配 + 启发式算法	深度学习模型（CNN/Transformer）
版式理解	无	精准识别元素类型和位置
复杂版式	容易失败	稳定处理多栏、图文混排
泛化能力	差（需针对每种版式调参）	强（模型学习通用视觉特征）

2.3 技术架构概览

现代智能文档解析系统通常采用多阶段流水线架构：

flowchart LR A[文档输入] --> B[图像预处理] B --> C[版面分析模型] C --> D[元素分类] D --> E[阅读顺序恢复] E --> F[内容提取] F --> G[结构化输出] style C fill:#e1f5ff style D fill:#fff3cd

关键技术栈：

阶段	技术方案	代表模型/工具	作用说明
版面检测	目标检测	Faster R-CNN、YOLO、Detectron2	像"框选工具"一样，在页面中定位标题、段落、图片、表格等元素的边界框
元素分类	图像分类	ResNet、Vision Transformer	判断每个检测到的区域是什么类型（是标题？还是正文？或是表格？）
结构理解	图神经网络 / Transformer	LayoutLM、DocFormer	理解元素间的层级关系，如"这个标题属于哪个章节"、"这段文字是哪个表格的说明"
文本提取	OCR	PaddleOCR、Tesseract、云端API	将图像区域的文字转换为可编辑文本，或提取已有文本层的内容

各阶段如何配合工作？

flowchart TD A[输入文档页面] --> B[版面检测
定位所有元素区域] B --> C[元素分类
识别每个区域的类型] C --> D[结构理解
建立元素间关系] D --> E[文本提取
获取各区域内容] E --> F[阅读顺序恢复
按逻辑重组内容] F --> G[结构化输出
JSON/Markdown] B -.->|边界框坐标| C C -.->|元素类型标签| D D -.->|语义关系| F style B fill:#e1f5ff style C fill:#fff3cd style D fill:#f8d7da style E fill:#e2e3f5

配合示例：

假设处理一篇学术论文页面：

1. 版面检测发现3个区域：顶部矩形、中部大矩形、右下角矩形
2. 元素分类判断：顶部是"标题"、中部是"正文段落"、右下角是"图表"
3. 结构理解确定：标题是章节标题，正文属于该章节，图表是正文引用
4. 文本提取读取各区域文字内容
5. 阅读顺序恢复按"标题→正文→图表"逻辑重组，而非存储顺序

主流开源框架：

• LayoutParser：基于 Detectron2 的版面分析工具包
• DocFormer：融合视觉和文本的多模态预训练模型
• PP-Structure：PaddleOCR 的文档结构化套件

3. 文档布局分析技术

在上一章中，我们了解了智能文档解析的核心能力在于版面理解。本章我们将深入探讨如何实现这一能力------通过文档布局分析技术，让机器像人类一样"看懂"页面的结构。

3.1 布局分析的核心任务

我们可以把文档页面想象成一张复杂的拼图。布局分析先把碎片按类别整理好------这里是标题块，那里是正文区，还有图片和表格------然后再按正确顺序组装起来。

三大核心任务：

任务	说明	类比
区域定位	找出每个内容块的位置和边界	用画框工具圈出各个区域
类型识别	判断区域是什么元素（标题/正文/图片/表格）	给每个框贴上标签
阅读顺序恢复	按视觉逻辑重组元素顺序	理清"先读什么后读什么"

接下来，我们将依次学习完成这三个任务的关键技术和工具：首先介绍开箱即用的 LayoutParser 框架 （3.2节），它集成了多种深度学习模型，帮助我们快速实现区域定位和类型识别；然后深入讲解布局检测的技术原理 （3.3节），理解模型是如何"看懂"页面结构的；最后探讨阅读顺序恢复算法（3.4节），确保解析后的内容符合人类阅读逻辑。这三个环节环环相扣：先用 LayoutParser 检测出页面元素（3.2），理解其背后的深度学习机制（3.3），最后按正确顺序重组这些元素（3.4）。

3.2 LayoutParser 框架

LayoutParser 是一个开源的深度学习文档布局分析工具包，提供 PubLayNet 等预训练模型。

📖 安装参考：详细的安装步骤和平台适配方案，请参考：

• 《LayoutParser 安装指南》（CSDN）
• 《LayoutParser 安装与配置详解》（掘金）

⚠️ 注意：LayoutParser 安装配置较为复杂，涉及 PyTorch、Detectron2 等深度学习框架的依赖。如果你想运行上述代码，建议先阅读安装指南完成环境配置。

快速上手：

from layoutparser import LayoutParser

# 初始化 LayoutParser
lp = LayoutParser()

# 加载预训练模型（COCO 布局模型）
layout = lp.load_model("pretrained_models/coco_layout")

# 检测图像中的布局元素
elements = layout.detect_from_image("path_to_your_image.jpg")

# 打印检测结果
for element in elements:
    print(f"类型: {element.type}, 内容: {element.text}")

支持的元素类型 ：Text（正文）、Title（标题）、List（列表）、Table（表格）、Figure（图片）

3.3 基于深度学习的布局检测

布局检测本质上是目标检测任务------在图像中定位并分类多个对象。

技术演进：

flowchart LR A[传统规则
手工特征+启发式] --> B[CNN
Faster R-CNN] B --> C[单阶段检测
YOLO/SSD] C --> D[视觉Transformer
LayoutLM/DETR] style A fill:#ffcccc style B fill:#ccffcc style C fill:#ccccff style D fill:#ffffcc

主流模型对比：

模型	特点	适用场景
Faster R-CNN	精度高，速度较慢	高质量要求场景
YOLO	速度快，精度略低	实时处理需求
LayoutLM	融合文本+视觉信息	复杂语义理解

关键数据集：PubLayNet（学术论文）、DocBank（多样化文档）、CDLA（中文文档）

3.4 阅读顺序恢复

核心问题：文档的存储顺序往往与视觉阅读顺序不一致。例如双栏论文的存储可能是"左栏第一段 → 右栏第一段"，而正确顺序应该是先读完左栏再读右栏。

恢复策略：

flowchart LR A[检测到的元素] --> B[按Y坐标分组] --> C[组内按X排序] --> D[跨栏合并] --> E[生成阅读序列]

实践建议：

• 单栏：按从上到下排序
• 双栏/多栏：先检测栏位分割，再按栏内顺序读取
• 图文混排：遵循"标题→正文→图表→说明"的逻辑顺序

4. 表格智能提取

文档中的表格承载着大量结构化信息，但传统 OCR 只能提取文字，无法还原表格的行列关系。本章我们将学习如何智能识别表格结构，将图片表格转换为可编辑的数据。

4.1 表格检测技术

表格检测的目标是在页面中定位表格区域，判断哪里是表格、哪里不是。

技术演进：

flowchart LR A[基于规则
线条检测] --> B[传统机器学习
SVM/决策树] B --> C[深度学习
YOLO/Faster R-CNN] style C fill:#ccffcc

深度学习方法：

深度学习方法对比：

方法	原理	优点	示例	说明

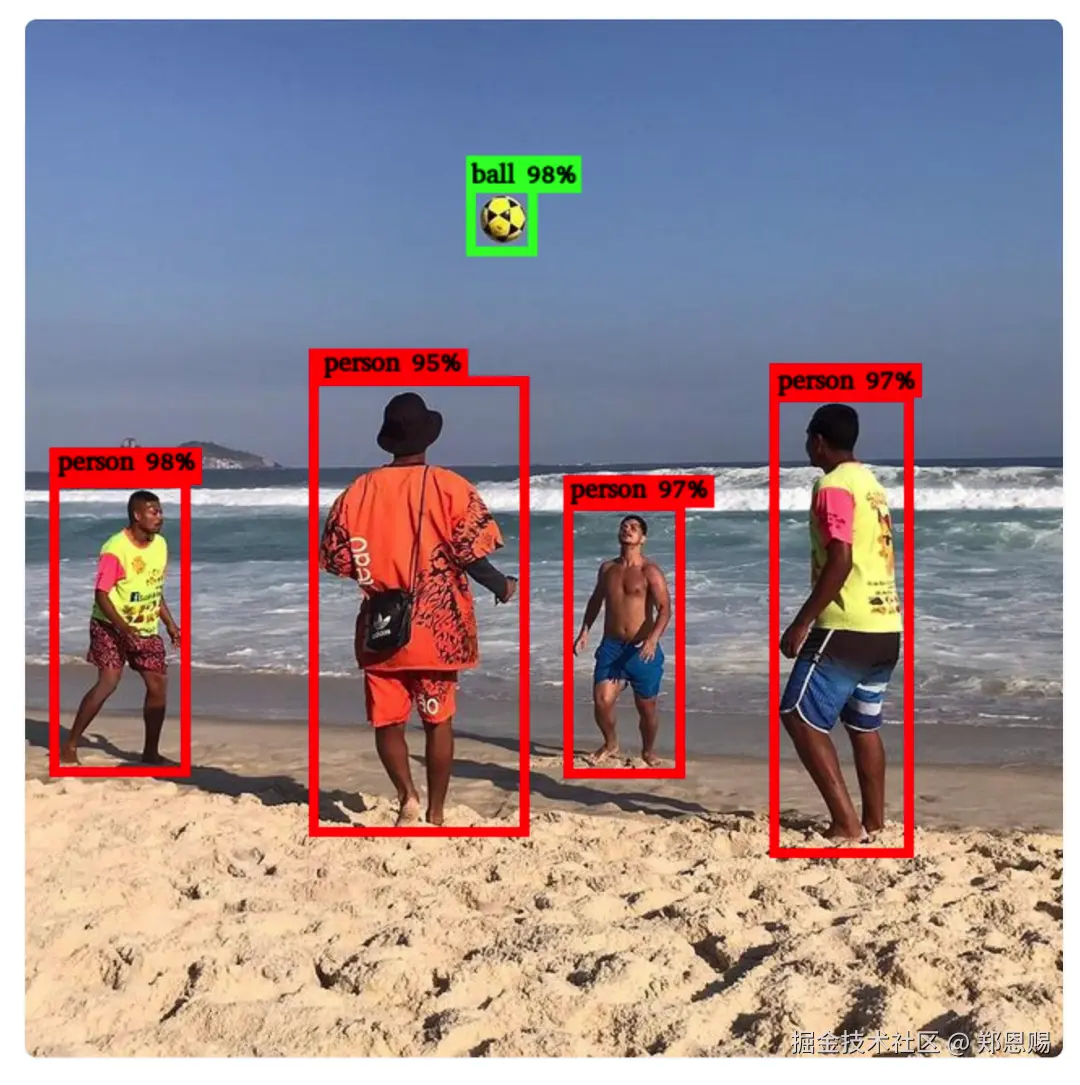

目标检测	将表格视为目标物体，检测边界框	速度快，适合复杂版面		示例图为通用目标检测效果，非表格检测

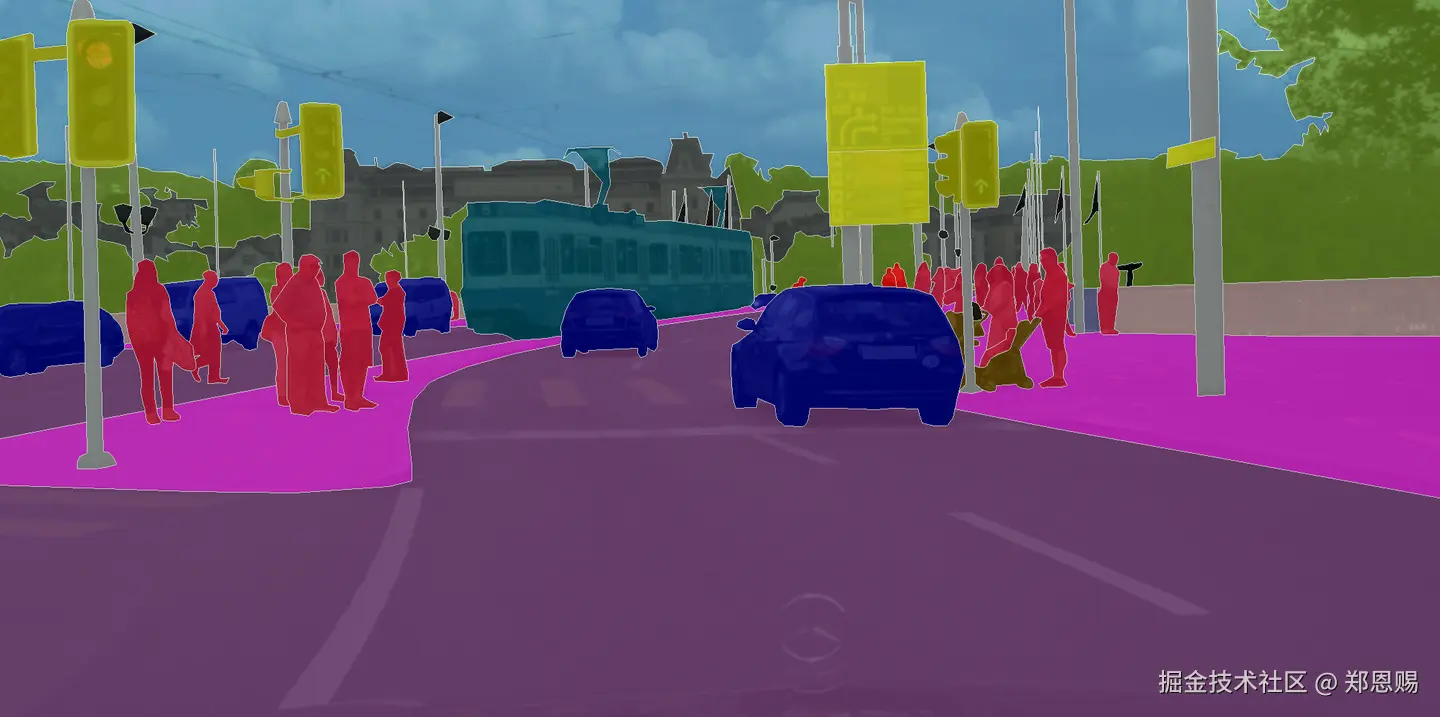

语义分割	像素级分类，标记表格区域	精度高，适合不规则表格		示例图为通用语义分割效果，非表格分割

目标检测方法示例（LayoutParser）：

from layoutparser import LayoutParser

# 初始化并加载预训练模型（基于目标检测）
lp = LayoutParser()
layout = lp.load_model("pretrained_models/coco_layout")

# 检测图像中的布局元素
# 返回的是边界框列表，每个框包含位置和类型信息
elements = layout.detect_from_image("document.jpg")

# 从检测结果中筛选出表格区域
table_blocks = [b for b in elements if b.type == "Table"]

语义分割方法示例（PP-Structure + DBNet）：

import cv2
import numpy as np
from paddleocr import PPStructure

# 初始化 PP-Structure（使用 DBNet 进行语义分割）
# 返回像素级的表格区域掩码
table_engine = PPStructure(
    table=True,           # 启用表格识别
    ocr=False,            # 关闭 OCR，只获取表格结构
    show_log=True
)

# 读取图像
img = cv2.imread("document.jpg")

# 执行表格检测（基于语义分割）
# DBNet 会生成像素级的表格区域概率图
result = table_engine(img)

# 处理结果：result 包含表格区域的掩码和边界信息
for region in result:
    if region['type'] == 'table':
        # 获取表格区域的像素掩码（语义分割输出）
        mask = region['res']['mask']
        # 通过轮廓提取获取精确的表格边界
        # cv2.findContours: 从二值图像中提取轮廓
        # 参数说明:
        #   - mask.astype(np.uint8): 输入的二值图像（语义分割输出的掩码）
        #   - cv2.RETR_EXTERNAL: 只检测最外层轮廓，忽略内部嵌套轮廓（适合提取表格整体边界）
        #   - cv2.CHAIN_APPROX_SIMPLE: 压缩轮廓点，只保留端点（如矩形只保留4个角点，节省内存）
        # 返回值:
        #   - contours: 轮廓列表，每个轮廓是点的坐标数组
        #   - _: 轮廓的层次结构（此处不需要使用）
        contours, _ = cv2.findContours(
            mask.astype(np.uint8),
            cv2.RETR_EXTERNAL,
            cv2.CHAIN_APPROX_SIMPLE
        )
        for contour in contours:
            # 获取表格边界框坐标
            x, y, w, h = cv2.boundingRect(contour)
            print(f"表格区域: ({x}, {y}, {w}, {h})")

两种方法对比：

对比项	目标检测（LayoutParser）	语义分割（PP-Structure）
输出形式	边界框坐标 (x, y, w, h)	像素级掩码 (Mask)
适用场景	表格整体定位	复杂表格结构解析
后处理	简单，直接筛选类型	需要轮廓提取等处理
精度	适合规则表格	适合不规则/倾斜表格

4.2 表格结构识别

检测到表格后，我们需要解析内部结构------识别行、列、单元格，以及它们之间的关系。

核心任务：

任务	说明	输出
行/列检测	识别表格的水平和垂直分隔线	行数、列数
单元格定位	确定每个单元格的位置和大小	单元格坐标矩阵
内容提取	提取单元格内的文字或图像	结构化数据

技术方案对比：

方案	适用场景	局限
基于线条检测	有线表格（ borders 清晰）	无线表格失效
基于文本对齐	无线表格（通过空格对齐）	对齐不规律时失效
端到端深度学习	各种复杂表格	需要大量训练数据

推荐工具：

• PP-Structure：PaddleOCR 的表格识别模块，支持有线/无线表格
• Table Transformer：基于 DETR 的端到端表格识别模型
• Camelot：Python 库，专注于 PDF 表格提取

4.3 跨页表格处理

问题：长表格可能跨多个页面，如何识别它们是同一个表格？

判断依据：

1. 表头重复：下一页顶部是否有相同表头
2. 内容连续：页尾和页首的数据是否连续
3. 边框对齐：表格边框位置是否一致

处理策略：

# 伪代码：跨页表格合并
def merge_cross_page_tables(tables):
    result = [tables[0]]
    for current in tables[1:]:
        last = result[-1]
        if is_same_table(last, current):  # 判断是否为同一表格
            last.merge(current)           # 合并内容
        else:
            result.append(current)
    return result

4.4 复杂表格场景

合并单元格处理：

类型	识别方法	标记方式
行合并	检测垂直方向跨越多个行的单元格	rowspan
列合并	检测水平方向跨越多个列的单元格	colspan

嵌套表格处理：

单元格内又包含表格的情况，需要递归解析：

1. 先识别外层表格结构
2. 对每个单元格内容再次进行表格检测
3. 递归直到没有检测到新表格

实际建议：

• 对于复杂表格，深度学习方案（如 Table Transformer）优于传统规则
• 识别后务必人工校验合并单元格的正确性
• 导出时保留HTML 或 Markdown 格式，保留结构信息

5. 多栏与复杂版式解析

在前面第四章中，我们学习了如何提取表格这一特定类型的文档元素。但真实世界的文档往往更加复杂------学术论文的双栏排版、杂志的图文混排、书籍的页眉页脚等，都给文档解析带来了挑战。本章我们将学习如何处理这些复杂版式，让解析系统能够像人类一样正确理解文档结构。

5.1 多栏布局检测

核心问题：文档可能采用单栏、双栏甚至多栏布局，如何自动识别并正确处理？

检测方法：

flowchart LR A[文本行检测] --> B[计算行间距] --> C[识别栏间隙] --> D[确定栏数] --> E[分割栏位] style C fill:#e1f5ff style D fill:#fff3cd

基于投影的多栏检测算法：

import cv2
import numpy as np

def detect_columns(image, min_column_width=100):
    """
    基于水平投影的多栏布局检测
    适用于背景为白色、文本为深色的文档图像
    """
    # 1. 将图像转为灰度并二值化
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    _, binary = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

    # 2. 计算垂直投影（统计每列的像素值）
    vertical_proj = np.sum(binary, axis=0)

    # 3. 识别文本区域（投影值高的区域）和间隙（投影值接近0的区域）
    text_regions = vertical_proj > np.mean(vertical_proj) * 0.1

    # 4. 寻找连续的间隙区域作为栏分隔
    gaps = []
    in_gap = False
    gap_start = 0

    for i, is_text in enumerate(text_regions):
        if not is_text and not in_gap:
            # 进入间隙区域
            in_gap = True
            gap_start = i
        elif is_text and in_gap:
            # 离开间隙区域
            in_gap = False
            gap_width = i - gap_start
            if gap_width > min_column_width:
                gaps.append((gap_start, i))

    # 5. 根据间隙位置确定栏位边界
    columns = []
    prev_end = 0
    for gap_start, gap_end in gaps:
        columns.append((prev_end, gap_start))
        prev_end = gap_end
    columns.append((prev_end, len(vertical_proj)))

    return columns

多栏类型对比：

栏数	典型场景	检测难点	处理策略
单栏	普通文章、小说	无需分栏	直接按从上到下顺序读取
双栏	学术论文、期刊	栏间内容关联	先读左栏再读右栏
三栏+	报纸、杂志	栏宽不一致	动态识别栏边界
混合栏	标题单栏+正文双栏	栏数变化	分段处理

5.2 图文混排处理

核心问题：文档中图片和文字交织排列，如何正确识别它们的相对位置和引用关系？

处理流程：

flowchart TD A[检测所有元素] --> B[分类：文本/图片/表格] --> C[计算元素间距离] --> D[判断关联关系] --> E[确定阅读顺序] style B fill:#e1f5ff style D fill:#fff3cd

图文关联判断规则：

规则	说明	示例
距离最近	图片与最近的文本块关联	图片下方的说明文字
位置关系	上方/下方/左侧/右侧	正文中的插图
语义提示	包含"图1"、"如图"等关键词	"如图2所示..."
对齐方式	居中对齐的图片通常独立	章节配图

Python实现示例：

def associate_figures_with_text(elements, max_distance=50):
    """
    关联图片与文本说明
    基于距离和位置关系判断
    """
    figures = [e for e in elements if e.type == 'Figure']
    texts = [e for e in elements if e.type == 'Text']

    associations = []

    for figure in figures:
        # 寻找距离最近的文本块
        nearest_text = None
        min_distance = float('inf')

        for text in texts:
            # 计算中心点距离
            dist = calculate_center_distance(figure, text)
            if dist < min_distance and dist < max_distance:
                min_distance = dist
                nearest_text = text

        # 判断关联关系
        if nearest_text:
            # 根据相对位置判断是标题还是说明
            if nearest_text.y < figure.y:
                relation = "标题"
            else:
                relation = "说明"

            associations.append({
                'figure': figure,
                'text': nearest_text,
                'relation': relation,
                'distance': min_distance
            })

    return associations

5.3 页眉页脚识别与过滤

核心问题：同一文档的每一页都有相同的页眉（如章节标题）和页脚（如页码）。如果解析时不把它们识别出来并过滤掉，这些内容会在每页都被提取，导致最终文本中重复出现多次，影响阅读和分析。

识别策略：

flowchart LR A[多页对比] --> B[识别重复区域] --> C[位置判断
顶部/底部] --> D[标记页眉页脚] --> E[过滤或保留] style B fill:#e1f5ff style C fill:#fff3cd

基于重复模式的识别算法：

def detect_headers_footers(pages, similarity_threshold=0.8):
    """
    通过多页对比识别页眉页脚
    基于内容相似度和位置信息
    """
    if len(pages) < 2:
        return [], []

    headers = []
    footers = []

    # 提取每页顶部和底部区域（假设页眉页脚各占页面高度的10%）
    page_height = pages[0].shape[0]
    header_region_height = int(page_height * 0.1)
    footer_region_height = int(page_height * 0.1)

    # 提取顶部区域
    top_regions = [page[:header_region_height, :] for page in pages]
    # 提取底部区域
    bottom_regions = [page[-footer_region_height:, :] for page in pages]

    # 检测重复的顶部内容（页眉）
    if are_regions_similar(top_regions, similarity_threshold):
        headers.append({
            'region': 'top',
            'height': header_region_height,
            'content': extract_text_from_region(top_regions[0])
        })

    # 检测重复的底部内容（页脚）
    if are_regions_similar(bottom_regions, similarity_threshold):
        footers.append({
            'region': 'bottom',
            'height': footer_region_height,
            'content': extract_text_from_region(bottom_regions[0])
        })

    return headers, footers


def are_regions_similar(regions, threshold=0.8):
    """
    判断多个区域是否内容相似
    使用简单的像素对比或哈希算法
    """
    if len(regions) < 2:
        return False

    # 使用感知哈希或特征匹配判断相似度
    # 这里简化为比较第一页和其他页的相似度
    base_hash = compute_image_hash(regions[0])

    similar_count = 1
    for region in regions[1:]:
        region_hash = compute_image_hash(region)
        similarity = compare_hashes(base_hash, region_hash)
        if similarity > threshold:
            similar_count += 1

    # 如果超过80%的页面都有相似区域，认为是页眉页脚
    return similar_count / len(regions) > 0.8

页眉页脚类型：

类型	常见内容	处理方式
页眉	章节标题、文档名称	提取用于文档结构分析
页脚	页码、版权信息	过滤，不参与正文分析
页边注	注释、引用	单独提取，建立关联

5.4 复杂版式恢复策略

前面我们学习了如何处理多栏布局、图文混排和页眉页脚。现在我们将把这些技术整合起来，形成一套完整的复杂版式恢复策略，应对真实场景中的多样化文档。

恢复流程：

flowchart TD A[输入文档页面] --> B[版面分析
检测所有元素] B --> C[页眉页脚过滤] C --> D[多栏检测与分割] D --> E[图文关联分析] E --> F[阅读顺序恢复] F --> G[结构化输出] style B fill:#e1f5ff style D fill:#fff3cd style F fill:#f8d7da

关键策略：

策略	适用场景	实现要点
分层处理	文档结构复杂	先处理页级元素（页眉页脚），再处理栏级，最后处理块级
迭代优化	初次分析不准确	根据上下文信息修正元素类型和边界
规则+模型结合	版式有规律但部分变化	规则处理标准部分，模型处理变化部分
人工校验点	精度要求高的场景	在关键节点（如表格跨页）设置人工确认机制

实践建议：

• 对于学术论文，重点关注双栏布局和图表引用关系
• 对于财报文档，优先保证表格和数字的准确性
• 对于书籍扫描件，注意处理页眉页脚和章节标题的层级关系

通过这一章的学习，我们掌握了处理复杂版式文档的完整方法论。接下来，我们将进入第六章，探讨多模态文档理解技术，结合视觉和语言信息实现更深层次的文档理解。

6. 多模态文档理解

在前面第五章中，我们学习了如何处理复杂版式文档的结构解析。但文档理解不仅仅是提取文字和布局信息------我们还需要理解文档的视觉内容（如图片、图表、字体样式）与文本之间的关联。本章我们将学习多模态文档理解技术，融合视觉和语言信息，实现更深层次的文档智能。

6.1 文档图像预处理

为什么需要预处理？

扫描或拍摄的文档图像往往存在噪声、倾斜、光照不均等问题，直接影响后续的分析和识别效果。我们需要在送入模型前对图像进行标准化处理。

预处理流程：

flowchart LR A[原始图像] --> B[去噪] --> C[倾斜校正] --> D[二值化] --> E[图像增强] --> F[标准化输出] style B fill:#e1f5ff style C fill:#fff3cd style D fill:#f8d7da

关键技术：

技术	作用	常用方法
去噪	消除扫描/拍摄产生的噪点	中值滤波、高斯滤波、形态学开闭运算
倾斜校正	纠正文档旋转角度	投影法、Hough变换、基于文本行的方法
二值化	将灰度图转为黑白图	OTSU自适应阈值、局部阈值法
图像增强	提升文字清晰度	对比度增强、锐化、超分辨率

倾斜校正算法示例：

import cv2
import numpy as np

def deskew_image(image, max_angle=15):
    """
    基于投影的文档图像倾斜校正
    适用于文本行基本水平的文档

    原理：通过形态学操作连接同一文本行的文字，
          然后拟合最小外接矩形计算文本行倾斜角度

    参数:
        image: 输入的BGR格式文档图像（numpy数组）
        max_angle: 最大校正角度限制，防止过度校正（默认15度）

    返回:
        rotated: 校正后的图像
        angle: 检测到的倾斜角度（度）
    """
    # 步骤1: 转换为灰度图
    # cv2.cvtColor: 颜色空间转换
    # COLOR_BGR2GRAY: 从BGR彩色转为灰度，减少计算量
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    # 步骤2: 二值化处理
    # cv2.threshold: 将灰度图转为黑白二值图
    # THRESH_BINARY_INV: 反转二值化（文字变白，背景变黑），便于后续处理
    # THRESH_OTSU: 自动计算最优阈值，适应不同光照条件
    _, binary = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

    # 步骤3: 使用形态学操作连接文本行
    # 目的：将同一行的分散文字连接成连续区域，便于检测文本行方向
    # cv2.getStructuringElement: 创建形态学核（结构元素）
    #   MORPH_RECT: 矩形核
    #   (30, 5): 宽度30像素（水平方向，连接同行文字），高度5像素（垂直方向）
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (30, 5))
    # cv2.dilate: 膨胀操作，将白色区域（文字）向外扩展
    # iterations=2: 执行2次膨胀，确保同行文字充分连接
    dilated = cv2.dilate(binary, kernel, iterations=2)

    # 步骤4: 检测轮廓并计算倾斜角度
    # np.where(dilated > 0): 获取所有白色像素（文字区域）的坐标
    # np.column_stack: 将行坐标和列坐标组合成 (N, 2) 的坐标数组
    coords = np.column_stack(np.where(dilated > 0))

    # cv2.minAreaRect: 计算包围所有坐标点的最小面积旋转矩形
    # 返回值包含: (中心点, 宽高, 旋转角度)
    # 角度范围: [-90, 0)，表示矩形相对于水平线的旋转
    angle = cv2.minAreaRect(coords)[-1]

    # 步骤5: 校正角度值
    # OpenCV的minAreaRect返回的角度需要转换才能得到真实的文本倾斜角
    # 原因：OpenCV将长边作为矩形的"宽"，当文本倾斜超过45度时，宽高会互换
    if angle < -45:
        # 当角度小于-45度时，说明矩形被判定为竖直方向
        # 需要加90度转换为水平方向的倾斜角
        angle = 90 + angle
    angle = -angle  # 反转符号，得到正确的旋转方向（逆时针为正）

    # 安全检查：限制最大校正角度
    # 如果检测到的角度过大，可能是检测错误（如图片中有竖排文字）
    # 此时放弃校正，避免图像被错误旋转
    if abs(angle) > max_angle:
        angle = 0

    # 步骤6: 执行旋转校正
    # 获取图像尺寸
    (h, w) = image.shape[:2]
    # 计算旋转中心点（图像中心）
    center = (w // 2, h // 2)

    # cv2.getRotationMatrix2D: 生成2D旋转矩阵
    # 参数: (旋转中心, 旋转角度, 缩放比例)
    M = cv2.getRotationMatrix2D(center, angle, 1.0)

    # cv2.warpAffine: 应用仿射变换（旋转）
    # 参数说明:
    #   - image: 输入图像
    #   - M: 变换矩阵
    #   - (w, h): 输出图像尺寸
    #   - flags=INTER_CUBIC: 使用双三次插值，旋转后图像质量更高
    #   - borderMode=BORDER_REPLICATE: 边缘像素复制填充，避免黑边
    rotated = cv2.warpAffine(image, M, (w, h),
                             flags=cv2.INTER_CUBIC,
                             borderMode=cv2.BORDER_REPLICATE)

    return rotated, angle

6.2 视觉-语言联合建模

为什么要融合文本和视觉信息？

想象一下，如果你只看到一段文字"重要通知"，你可能不知道它有多重要。但如果这段文字是红色加粗 的，还放在页面顶部居中位置，你立刻就能意识到它的重要性。这就是视觉信息（颜色、字体、位置）对理解文本含义的帮助。

单一模态的局限：

只看文本	只看视觉	文本+视觉
知道写了什么字	知道哪里是标题、哪里是正文	理解标题和正文的层级关系
无法判断重要性	无法知道具体内容	准确理解文档结构和语义

融合的三大优势：

1. 信息互补：文本告诉你"是什么"，视觉告诉你"有多重要"

   • 例：发票中的"总金额"三个字本身不重要，但红色加粗显示时就需要重点关注

2. 提高准确性：有些信息必须结合两种模态才能理解

   • 例：表格中的数字，需要知道它在哪一行哪一列（视觉位置）才能确定含义

3. 更接近人类阅读方式：人类看文档时，眼睛会同时关注文字内容和排版样式

   • 例：看到大字居中就知道是标题，看到小字分段就知道是正文

核心思想：文档理解需要同时考虑文本内容（What）和视觉布局（Where）。传统的 NLP 模型只处理文本，而多模态模型将视觉信息（字体、颜色、位置）与语义信息融合，实现更准确的文档理解。

LayoutLM 系列模型演进：

我们可以把 LayoutLM 的演进想象成一个人学习阅读文档的能力提升过程：

flowchart LR A[LayoutLM v1
能读文字+知道位置] --> B[LayoutLM v2
还能看懂字体颜色] --> C[LayoutLM v3
像人类一样整体理解] style A fill:#e1f5ff style B fill:#fff3cd style C fill:#f8d7da

• LayoutLM v1：像刚学会阅读的小学生，能认字也知道字在页面的哪个位置
• LayoutLM v2：像有了一定经验的读者，除了文字和位置，还能看懂字体样式、颜色、图片等视觉信息
• LayoutLM v3：像专业的文档分析师，能够像人类一样整体理解文档，通过统一的预训练方式同时学习文本、布局和视觉信息

多模态特征融合策略：

想象我们要做一道菜（文档理解），需要把文本和视觉两种"食材"融合在一起。有三种不同的烹饪方法：

策略	比喻	技术说明	代表模型
早期融合	把食材切碎后一起下锅	在输入阶段就把文本和视觉信息混合，一起送入模型学习	LayoutLM v1/v2
中期融合	分别炒到半熟再混合调味	文本和视觉先分别编码，然后在模型中间层通过注意力机制交互融合	DocFormer
晚期融合	分别炒熟后装盘再拼在一起	文本和视觉各自独立编码到输出层，最后才合并结果	ERNIE-Layout

三种策略的优缺点：

• 早期融合：信息融合最充分，但计算量大，两种模态必须同步处理
• 中期融合：平衡了融合效果和灵活性，可以处理不同长度的输入
• 晚期融合：灵活性最高，文本和视觉可以独立优化，但融合可能不够深入

LayoutLM 输入表示：

# LayoutLM 的输入包含三个模态：
# 1. 文本嵌入（Text Embedding）：词向量
# 2. 布局嵌入（Layout Embedding）：边界框坐标 (x0, y0, x1, y1)
# 3. 图像嵌入（Image Embedding）：文档图像的视觉特征（v2/v3）

from transformers import LayoutLMTokenizer, LayoutLMModel

tokenizer = LayoutLMTokenizer.from_pretrained("microsoft/layoutlm-base-uncased")

# 准备输入：文本 + 布局信息（从 OCR 获取）
# 注意：words 和 bboxes 必须一一对应，即第 i 个单词对应第 i 个边界框
text = "Invoice Number: 12345"
words = ["Invoice", "Number:", "12345"]
# 每个边界框格式：[左上角x, 左上角y, 右下角x, 右下角y]
# 对应关系：
#   words[0]="Invoice"  ->  bboxes[0]=[100, 50, 200, 80]  （位于页面左侧）
#   words[1]="Number:"  ->  bboxes[1]=[210, 50, 300, 80]  （位于中间）
#   words[2]="12345"    ->  bboxes[2]=[310, 50, 400, 80]  （位于右侧）
bboxes = [[100, 50, 200, 80], [210, 50, 300, 80], [310, 50, 400, 80]]

# 编码输入
encoding = tokenizer(
    text,
    return_tensors="pt",  # 返回 PyTorch 张量格式（"pt"=PyTorch，"tf"=TensorFlow）
    padding=True,         # 自动填充到相同长度（短句补0）
    truncation=True       # 超长文本自动截断
)

# 添加布局信息（与 tokenizer 输出的 token 对齐）
encoding["bbox"] = torch.tensor([bboxes])

# 送入模型
model = LayoutLMModel.from_pretrained("microsoft/layoutlm-base-uncased")
outputs = model(**encoding)

# 模型输出说明：
# outputs.last_hidden_state: 形状为 [batch_size, seq_len, hidden_dim]
#   - batch_size: 同时处理多少张文档（如 8 表示一次处理 8 页）
#   - seq_len: 文档被分成多少个 token（如 512 表示最多 512 个词）
#   - hidden_dim: 每个 token 用多少维向量表示（如 768 维）
#   - 简单说：每个词都被表示成一个 768 维的数字向量，融合了文本+布局+图像信息
#   - 可用于下游任务：文档分类、实体识别、问答等
#
# outputs.pooler_output: 形状为 [batch_size, hidden_dim]
#   - 整个文档的汇总表示（类似 BERT 的 [CLS] token）
#   - 把整页文档压缩成一个 768 维的向量
#   - 可用于文档级分类任务（如判断这是发票还是合同）

模型输出能做什么？

LayoutLM 的输出是融合了文本和布局信息的特征向量，需要接下游任务头才能产生具体结果：

下游任务	输出层	应用场景
文档分类	在 pooler_output 上加分类器	判断文档类型（发票/合同/简历）
实体识别	在 last_hidden_state 上加分类头	提取关键信息（金额、日期、姓名）
文档问答	在文档中定位答案的位置（从哪个词开始到哪个词结束）	问："总金额是多少？" → 在文档中找到"总金额：￥1000"这段文字的起止位置
表格理解	识别表格的行列结构，输出每个单元格的内容和位置	把图片中的表格转换成 Excel 格式的数据

数据对应关系说明：

在 LayoutLM 中，文本和布局信息必须严格一一对应：

索引	单词 (Word)	边界框 (BBox)	位置说明
0	Invoice	[100, 50, 200, 80]	页面左侧，y坐标50，宽度100
1	Number:	[210, 50, 300, 80]	页面中间，与Invoice同一行
2	12345	[310, 50, 400, 80]	页面右侧，与Invoice同一行

边界框坐标含义 ：[x0, y0, x1, y1]

• x0, y0：单词左上角在页面中的坐标（像素值）
• x1, y1：单词右下角在页面中的坐标（像素值）
• 坐标通常归一化到 0-1000 范围，与页面尺寸无关

6.3 文档问答（DocVQA）技术

什么是 DocVQA？：文档视觉问答（Document Visual Question Answering）是指让模型回答关于文档内容的问题，需要同时理解文档的视觉布局和文本语义。

应用场景：

• 询问"发票的总金额是多少？"，模型需要定位到金额区域并提取数值
• 询问"合同签署日期是哪天？"，模型需要找到日期字段

技术架构：

flowchart TD A[用户问题] --> B[文档图像] --> C[多模态编码器
LayoutLM/ERNIE-Layout] --> D[跨模态注意力] --> E[答案生成] style C fill:#e1f5ff style D fill:#fff3cd

DocVQA 处理流程：

步骤	说明	关键技术
问题编码	将自然语言问题转为向量（让计算机能理解的数字表示）	BERT/RoBERTa 编码器
文档编码	提取文档的多模态特征	LayoutLM 系列模型
跨模态对齐	关联问题中的关键词与文档区域	注意力机制
答案定位	在文档中找到答案所在区域	跨度预测（Span Prediction）
答案生成	提取或生成最终答案	抽取式/生成式

简单示例：

from transformers import LayoutLMv2ForQuestionAnswering, LayoutLMv2Tokenizer

# 加载 DocVQA 模型
model = LayoutLMv2ForQuestionAnswering.from_pretrained("microsoft/layoutlmv2-base-uncased")
tokenizer = LayoutLMv2Tokenizer.from_pretrained("microsoft/layoutlmv2-base-uncased")

# 准备输入
question = "What is the total amount?"
image = load_document_image("invoice.jpg")  # 文档图像
words, boxes = extract_ocr_results(image)   # OCR 提取文本和位置

# 编码并预测答案
encoding = tokenizer(
    question,             # 用户的问题
    words,                # OCR 提取的单词列表
    boxes=boxes,          # 每个单词对应的边界框坐标
    return_tensors="pt"   # 返回 PyTorch 张量格式
)

outputs = model(**encoding)

# 从模型输出中提取答案位置
# start_logits: 模型预测答案起始位置的概率分布（每个位置一个分数）
# argmax(): 取分数最高的位置作为答案起点
answer_start = outputs.start_logits.argmax()

# end_logits: 模型预测答案结束位置的概率分布
# argmax(): 取分数最高的位置作为答案终点
answer_end = outputs.end_logits.argmax()

# 根据起止位置从输入文本中提取答案
# encoding.input_ids[0]: 输入文本的 token 编号列表
# [answer_start:answer_end+1]: 切片获取从起点到终点的 token
# tokenizer.decode(): 将 token 编号转换回文字
answer = tokenizer.decode(encoding.input_ids[0][answer_start:answer_end+1])

通过这一章的学习，我们了解了多模态文档理解的核心技术------从图像预处理到视觉-语言联合建模，再到文档问答。这些技术让机器不仅能"看懂"文档的文字，还能理解其视觉呈现和语义关联。在下一章中，我们将整合前面所有知识，搭建完整的智能文档解析流水线。

7. 开源工具与框架实战

在前面第六章中，我们学习了多模态文档理解的理论基础。现在我们将进入实战环节------了解主流的开源工具，搭建完整的智能文档解析流水线，并掌握性能优化的技巧。

7.1 主流工具对比

工具选型全景图：

flowchart TD A[文档解析需求] --> B{文档类型?} B -->|扫描件/PDF| C[OCR工具] B -->|电子PDF| D[文本提取工具] B -->|表格密集| E[表格专用工具] B -->|复杂版面| F[版面分析工具] C --> C1[Tesseract
经典开源] C --> C2[PaddleOCR
中文优化] C --> C3[EasyOCR
多语言支持] D --> D1[pdfplumber
Python友好] D --> D2[PyMuPDF
高性能] D --> D3[pdfminer.six
精细控制] E --> E1[Camelot
表格专用] E --> E2[Tabula
Java生态] F --> F1[LayoutParser
深度学习] F --> F2[PP-Structure
端到端]

主流工具对比表：

工具	核心能力	优势	局限	适用场景
Tesseract	OCR文字识别	开源免费、多语言支持、社区活跃	对复杂版面效果一般、中文需训练	简单文档、多语言需求
PaddleOCR	OCR+版面分析	中文识别强、PP-Structure集成	模型较大、GPU依赖	中文文档、表格识别
LayoutParser	版面分析	基于深度学习、可自定义训练	安装复杂、需GPU	复杂版面、科研场景
pdfplumber	PDF文本提取	Python友好、保留布局信息	仅支持电子PDF	结构化PDF处理
Camelot	表格提取	专注表格、支持多种格式	对无线表格效果差	有线表格密集文档
Unstructured	通用文档解析	一站式处理、支持多种格式	依赖较多、配置复杂	企业级文档处理

选型建议：

• 快速上手：PaddleOCR（中文）或 Tesseract（英文）
• 复杂版面：LayoutParser + 自定义训练
• 表格密集：PP-Structure 或 Camelot
• 企业应用：Unstructured 或自研流水线

7.2 智能解析流水线搭建

我们将整合前面学到的技术，搭建一个完整的文档解析流水线。

流水线架构：

flowchart LR A[输入文档] --> B[格式判断] --> C[图像预处理] --> D[版面分析] --> E[元素识别] --> F[内容提取] --> G[结构化输出] B -->|PDF| B1[判断扫描件/电子] B -->|图片| B2[直接处理] D --> D1[文本区域] D --> D2[表格区域] D --> D3[图片区域] style C fill:#e1f5ff style D fill:#fff3cd style F fill:#f8d7da

流水线核心模块：

一个完整的智能解析流水线通常包含以下模块：

模块	功能	推荐工具
输入处理	支持多种格式（PDF/图片）、判断文档类型	pdfplumber、Pillow
图像预处理	倾斜校正、去噪、缩放	OpenCV、自定义算法
版面分析	检测文本/表格/图片区域	PP-Structure、LayoutParser
内容识别	OCR文字识别、表格结构化	PaddleOCR、Tesseract
后处理	阅读顺序恢复、结果结构化	自定义规则
输出格式化	导出为 JSON/Markdown/Excel	pandas、json

流水线设计要点：

1. 模块化设计：每个阶段独立，便于替换和升级
2. 错误处理：每个模块都要有异常捕获，避免单点故障
3. 配置化：关键参数（如DPI、模型路径）通过配置文件管理
4. 日志记录：记录处理时间、识别置信度，便于问题排查

7.3 性能与效果优化

性能瓶颈分析：

flowchart TD A[解析速度慢] --> B{瓶颈在哪?} B -->|图像大| C[图像预处理优化] B -->|模型慢| D[模型推理优化] B -->|IO慢| E[并行处理优化] C --> C1[缩放图像] C --> C2[区域裁剪] D --> D1[GPU加速] D --> D2[模型量化] E --> E1[多线程] E --> E2[批量处理]

优化策略对比：

优化方向	策略	效果	代价
图像预处理	缩放至 150-200 DPI	速度提升 2-3 倍	可能影响小字识别
模型推理	使用 GPU 加速	速度提升 5-10 倍	需要 GPU 硬件
模型轻量化	使用量化模型	速度提升 2 倍	精度轻微下降
并行处理	多页并行解析	速度提升 N 倍（N=页数）	内存占用增加
缓存机制	缓存 OCR 结果	重复文档秒级响应	增加存储空间

效果评估指标：

指标	说明	计算公式	目标值
准确率	提取正确的内容占比	正确提取数 / 提取总数	> 95%
召回率	应提取内容的覆盖度	正确提取数 / 应提取总数	> 90%
F1 分数	准确率和召回率的调和平均	2 × 准确率 × 召回率 / (准确率 + 召回率)	> 0.92
处理速度	单页处理时间	总时间 / 页数	< 2 秒/页

快速优化清单：

• 图像预处理：缩放至合适 DPI（150-200）
• 启用 GPU：检查 CUDA 是否可用
• 批量处理：多页并行而非串行
• 结果缓存：避免重复解析相同文档
• 模型选择：根据场景选择合适模型（精度 vs 速度）

通过这一章的学习，我们掌握了从工具选型到流水线搭建，再到性能优化的完整实战技能。这些知识足以支撑你搭建企业级的智能文档解析系统。

8. 总结

经过七章的系统学习，我们从传统解析方法的局限出发，逐步深入到现代智能文档解析的核心技术。现在让我们回顾所学内容，并规划后续的学习方向。

8.1 核心要点回顾

知识体系全景图：

flowchart TD A[智能文档解析技术] --> B[基础认知] A --> C[核心技术] A --> D[实战应用] B --> B1[传统方法局限
规则匹配的边界] B --> B2[智能解析能力
版面理解的跃升] C --> C1[版面分析
第3章] C --> C2[表格提取
第4章] C --> C3[复杂版式
第5章] C --> C4[多模态理解
第6章] D --> D1[工具选型
第7章] D --> D2[流水线搭建] D --> D3[性能优化] C1 --> C1a[LayoutParser
深度学习检测] C1 --> C1b[阅读顺序恢复] C2 --> C2a[目标检测
边界框定位] C2 --> C2b[语义分割
像素级识别] C2 --> C2c[结构识别
行列关系] C3 --> C3a[多栏检测
投影分析] C3 --> C3b[图文混排
关联分析] C3 --> C3c[页眉页脚
重复模式] C4 --> C4a[图像预处理
倾斜校正] C4 --> C4b[视觉-语言融合
LayoutLM] C4 --> C4c[文档问答
DocVQA]

各章核心要点：

章节	核心概念	关键技术	代表工具/模型
第2章	从规则匹配到版面理解	目标检测、图像分类、结构建模	Faster R-CNN、LayoutParser
第3章	版面分析 = 定位 + 分类 + 排序	深度学习检测、阅读顺序恢复	PubLayNet、Detectron2
第4章	表格检测 → 结构识别 → 内容提取	目标检测 vs 语义分割、跨页合并	PP-Structure、Camelot
第5章	复杂版式的分层处理	投影分析、距离计算、重复检测	OpenCV、自定义算法
第6章	文本 + 视觉 + 布局的融合	多模态预训练、早期/中期/晚期融合	LayoutLM、DocFormer
第7章	工具选型与流水线搭建	模块化设计、性能优化、效果评估	PaddleOCR、Tesseract

关键技术决策树：

flowchart TD A[文档解析需求] --> B{文档类型?} B -->|扫描件/图片| C[需要 OCR] B -->|电子 PDF| D[直接提取] C --> C1{版面复杂度?} C1 -->|简单| C2[Tesseract/PaddleOCR] C1 -->|复杂| C3[LayoutParser + PP-Structure] D --> D1{是否含表格?} D1 -->|是| D2[Camelot/pdfplumber] D1 -->|否| D3[pdfminer/PyMuPDF] B -->|表格密集| E[专用表格工具
PP-Structure/Camelot] style C3 fill:#e1f5ff style E fill:#fff3cd

必须掌握的三个核心能力：

1. 版面理解能力：能将文档页面分解为标题、正文、表格、图片等元素，并理解它们之间的关系
2. 工具选型能力：根据文档类型（扫描件/电子PDF）、语言（中文/英文）、复杂度选择合适的工具组合
3. 问题解决能力：面对解析失败的情况，能定位问题（图像质量/模型精度/后处理逻辑）并提出优化方案

---

下一篇文档：《05-文本分块策略设计》

本文档将解析后的长文本切分成适合检索的小片段。这是 RAG 流水线中的重要环节------只有将文本合理分块，才能既保证检索精度，又保留足够的上下文信息供大模型理解。
