【从零手写播放器：FFmpeg 音视频开发实战】04-封装格式与多媒体容器

编码后的音频和视频数据如何"打包"成一个文件？答案是封装格式（Container Format）。本章我们来理清容器与编码的关系、了解常见封装格式，并重点掌握时间基（TimeBase）和 PTS/DTS 的概念。

👉完整教程链接

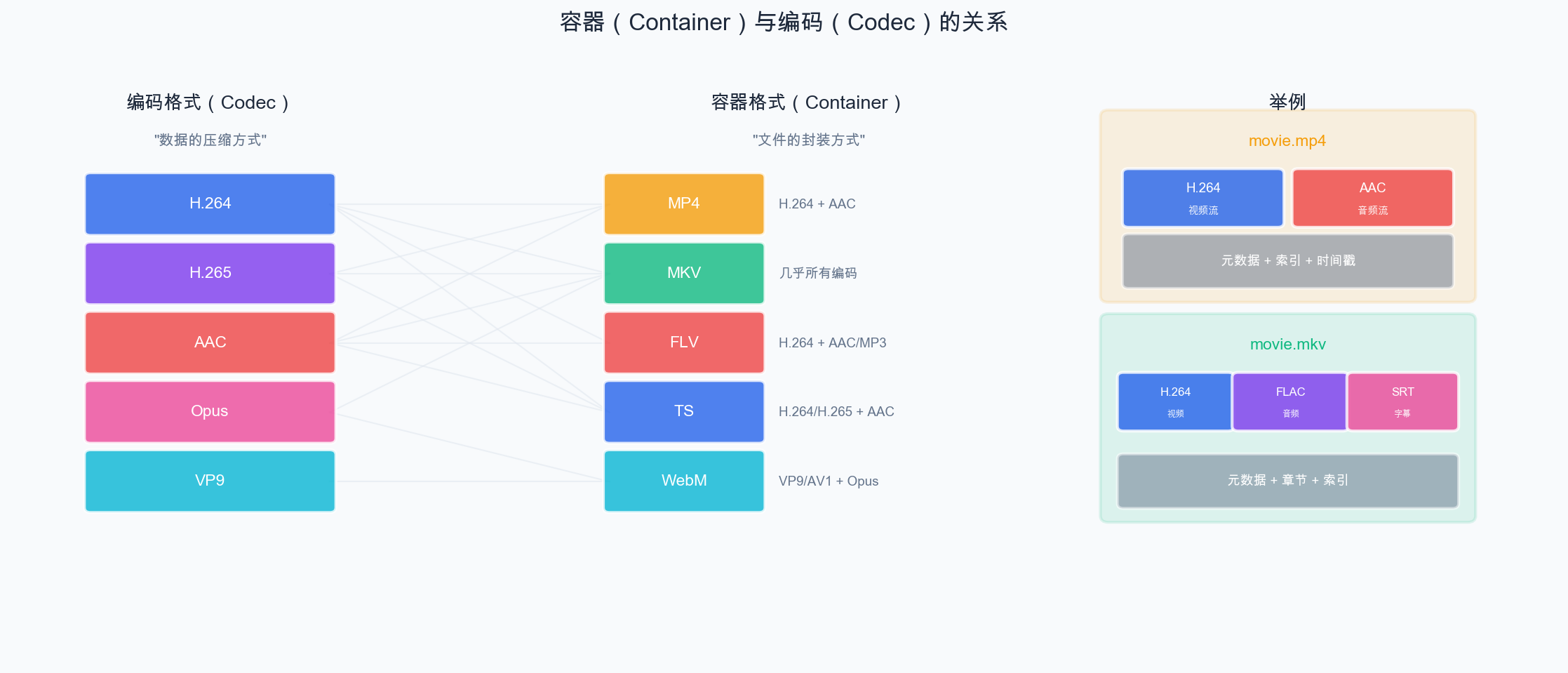

4.1 容器 vs 编码：理清概念

这是初学者最容易混淆的概念之一：

• 编码（Codec）：数据的压缩方式，如 H.264、AAC
• 容器（Container）：文件的封装方式，如 MP4、MKV

两者的关系是：容器负责"装"，编码负责"压"。

例如：

• H.264 视频 + AAC 音频 → 可以封装到 MP4、MKV、FLV、TS 中
• 同一个 MKV 文件可以包含 H.264 视频 + FLAC 音频 + SRT 字幕

常见的组合：

容器	常见视频编码	常见音频编码	典型用途
MP4	H.264, H.265	AAC	通用视频文件，网络视频
MKV	几乎所有	几乎所有	高清视频，字幕支持好
FLV	H.264	AAC, MP3	直播流
TS	H.264, H.265	AAC, AC3	广播电视，HLS
WebM	VP8, VP9, AV1	Vorbis, Opus	Web 视频
AVI	几乎所有	几乎所有	早期 Windows 视频

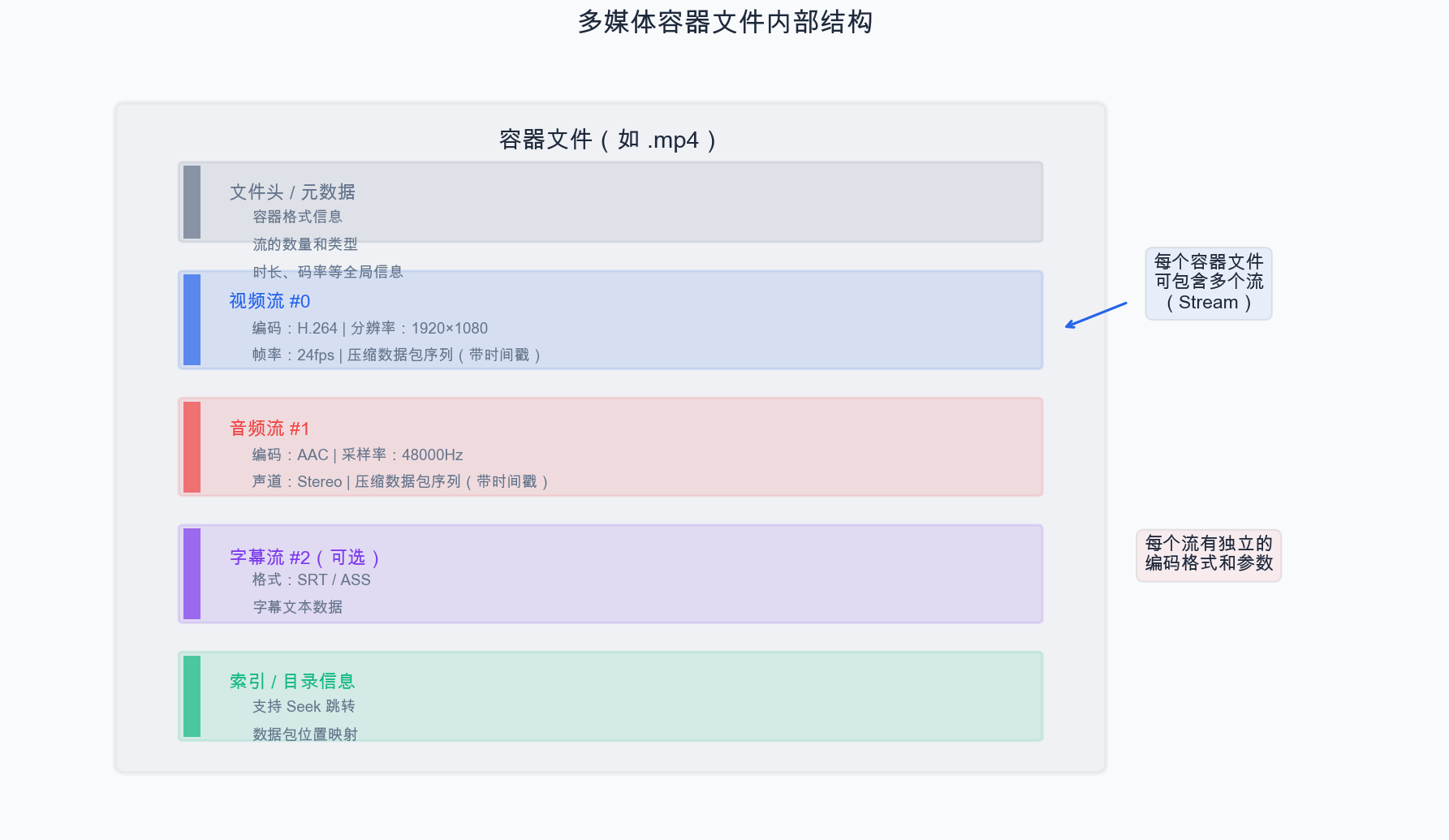

4.2 容器中包含什么？

一个多媒体容器文件通常包含以下内容：

每个容器文件可以包含多个流（Stream），每个流有独立的编码格式和参数。

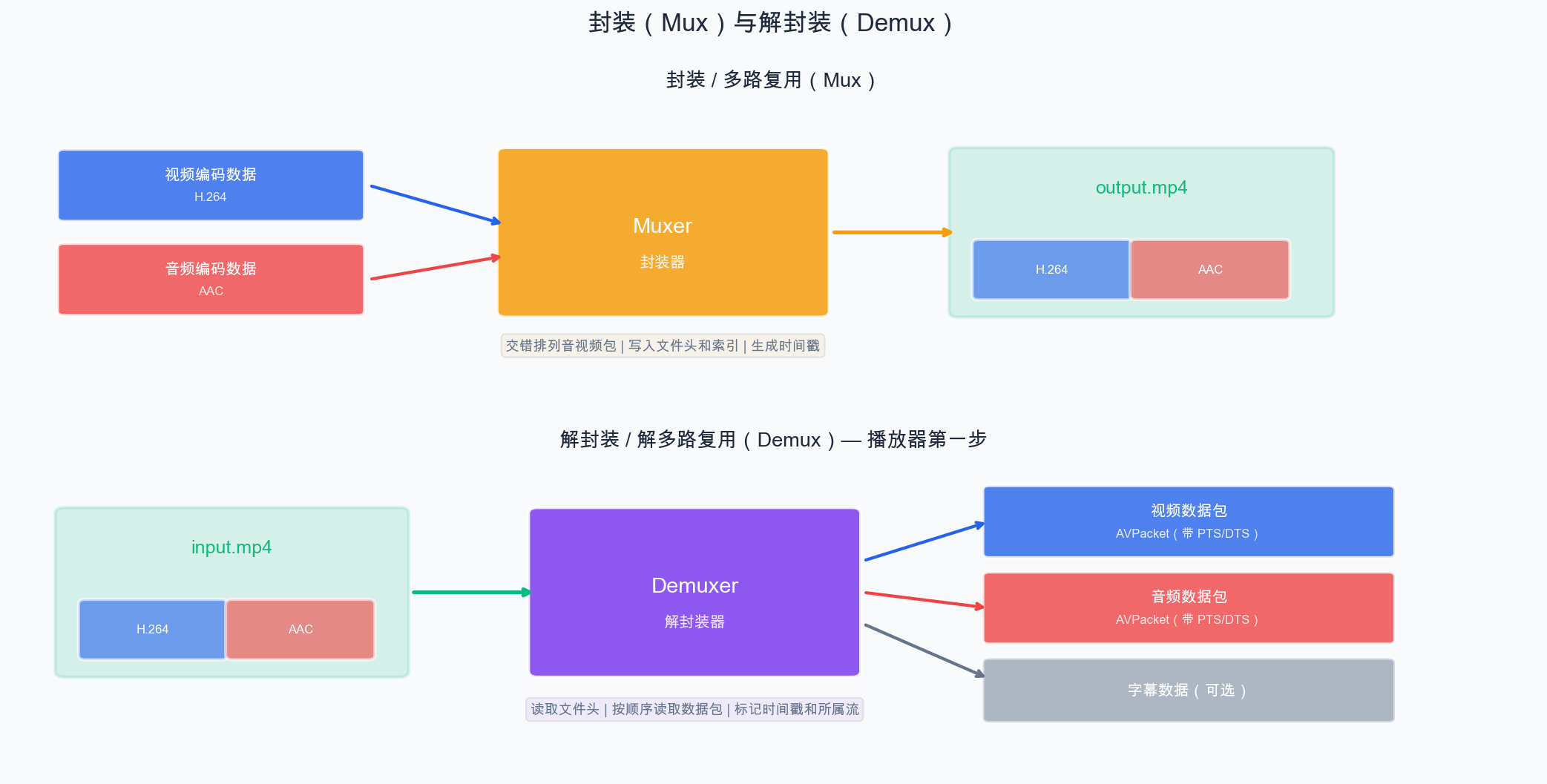

4.3 多路复用与解多路复用

封装 / 多路复用（Mux）

将多个独立的流"合并"到一个容器文件中。

解封装 / 解多路复用（Demux）

从容器文件中"分离"出各个独立的流，这是播放器的第一步操作。

• Muxer 负责：将音视频数据包按时间戳交错排列、写入文件头和索引信息
• Demuxer 负责：读取文件头获取流信息、按顺序读取数据包、标记时间戳和所属流

4.4 时间基（TimeBase）

时间基是音视频中一个非常重要且容易让初学者困惑的概念。

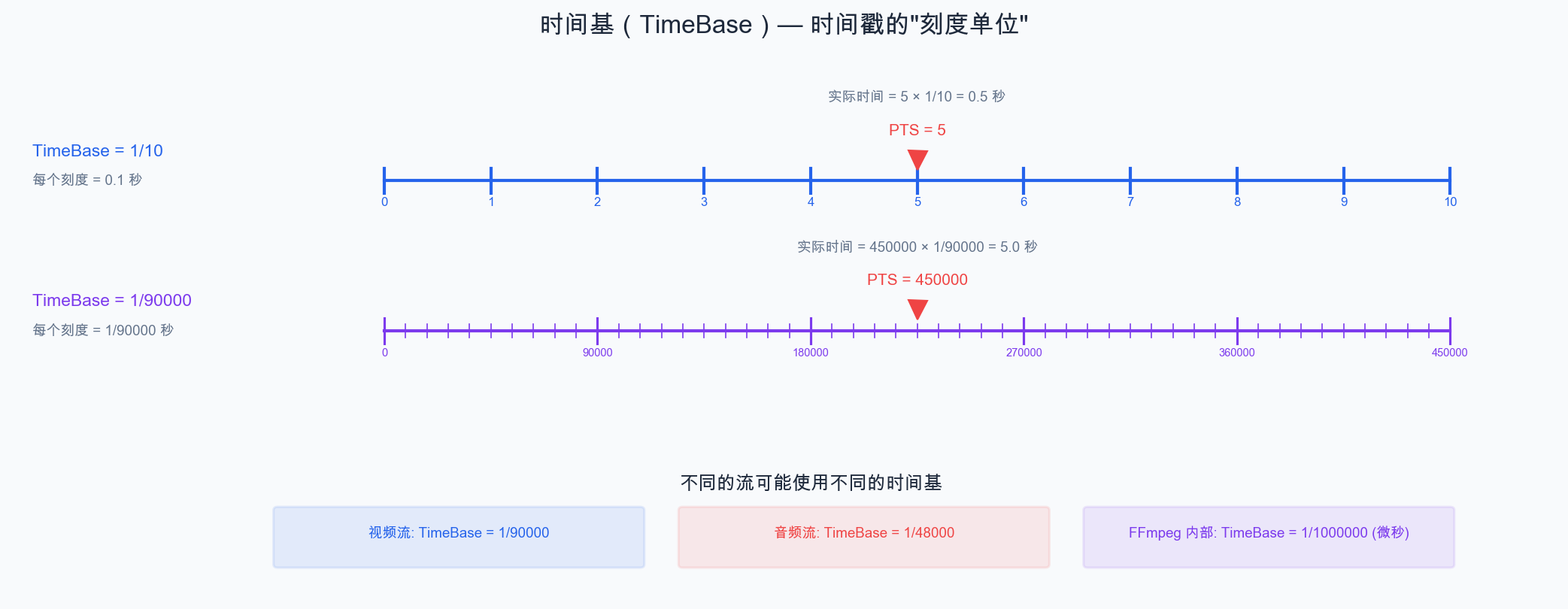

4.4.1 什么是时间基？

时间基定义了时间戳的单位。它是一个分数，表示每个时间刻度代表多少秒。

4.4.2 为什么不直接用秒？

因为浮点数不精确！在音视频处理中，微小的时间误差会导致音画不同步或者帧抖动。使用整数时间戳 + 有理数时间基可以做到精确的时间表示。

4.4.3 FFmpeg 中的时间基

在 FFmpeg 中，时间基用 AVRational 结构表示：

typedef struct AVRational {
    int num;  // 分子
    int den;  // 分母
} AVRational;

常见的时间基：

场景	时间基	说明
AV_TIME_BASE	1/1000000	FFmpeg 内部统一时间基（微秒）
视频流	1/90000	MPEG-TS 中常见
视频流	1/24000	24fps 视频
音频流	1/44100	44100Hz 采样率音频

重点：不同的流可能有不同的时间基！在做音视频同步时，需要将时间戳转换到统一的时间参考下。

4.4.4 时间戳转换

FFmpeg 提供了时间戳转换函数：

// 将时间戳从一个时间基转换到另一个
int64_t av_rescale_q(int64_t a, AVRational bq, AVRational cq);

// 示例：将视频流的 PTS 转换为秒
double time_in_seconds = pts * av_q2d(stream->time_base);

其中 av_q2d() 将 AVRational 转换为 double。

4.5 PTS 与 DTS 详解

上一章简要提到了 PTS 和 DTS，这里做更深入的讲解。

4.5.1 定义

• PTS（Presentation Time Stamp） ：该帧/包应该在什么时间显示/播放
• DTS（Decoding Time Stamp） ：该帧/包应该在什么时间解码

4.5.2 为什么需要两个时间戳？

对于音频 和不含 B 帧的视频，PTS 和 DTS 是相同的，因为解码顺序就是显示顺序。

但对于含 B 帧的视频，由于 B 帧参考前后帧，解码顺序必须和显示顺序不同：

显示顺序：  I(0)  B(1)  B(2)  P(3)  B(4)  B(5)  P(6)
             ↓     ↓     ↓     ↓     ↓     ↓     ↓
解码顺序：  I(0)  P(3)  B(1)  B(2)  P(6)  B(4)  B(5)

P(3) 必须在 B(1)、B(2) 之前解码，因为 B(1)、B(2) 的解码依赖 P(3) 的参考数据。

4.5.3 在播放器中的应用

时间戳	用途
DTS	解码器按此顺序接收数据包
PTS	渲染/播放模块按此时间展示帧

在我们的播放器中：

• 送入解码器时按 DTS 排列（容器文件中已经按 DTS 排好了）
• 从解码器取出帧后，按 PTS 决定何时显示

4.6 常见容器格式详解

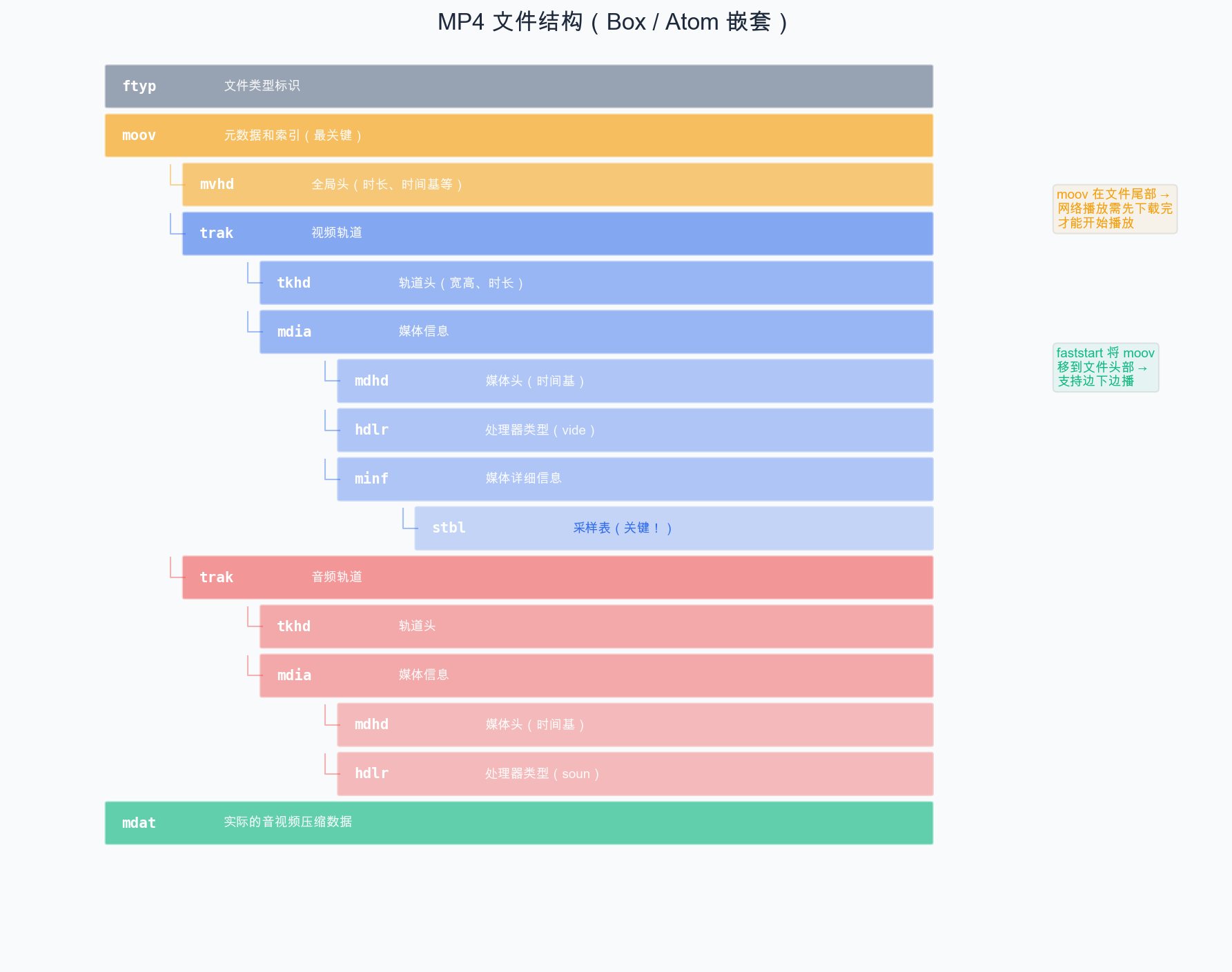

4.6.1 MP4（MPEG-4 Part 14）

最通用的视频容器格式，特点：

• 基于 ISO Base Media File Format（ISOBMFF）
• 由一系列"Box"（也叫"Atom"）嵌套组成
• 支持 H.264/H.265 + AAC
• 索引信息（moov box）通常在文件尾部，可以通过 faststart 移到头部以支持网络流式播放

4.6.2 MKV（Matroska）

开源、功能最丰富的容器：

• 支持几乎所有编码格式
• 强大的字幕支持（可内嵌多语言字幕）
• 支持多音轨
• 支持章节标记

4.6.3 FLV（Flash Video）

结构简单的容器，直播领域常用：

• 只支持少数编码格式（H.264 + AAC/MP3）
• 结构简单，解析开销小
• RTMP 直播的默认封装格式

4.6.4 TS（MPEG Transport Stream）

广播和流媒体领域的标准：

• 固定 188 字节包长，抗传输错误能力强
• 不需要完整文件即可开始播放
• HLS 切片的默认格式

4.7 Demo：用 ffprobe 深入分析视频文件

4.7.1 准备测试文件

如果你没有现成的测试视频，可以用 FFmpeg 生成一个：

# 生成一个 10 秒的测试视频
# 包含视频流（H.264, 1280x720, 24fps）和音频流（AAC, 48000Hz, Stereo）
ffmpeg -y \
  -f lavfi -i "testsrc2=size=1280x720:rate=24:duration=10" \
  -f lavfi -i "sine=frequency=440:duration=10:sample_rate=48000" \
  -c:v libx264 -preset fast -crf 23 \
  -c:a aac -b:a 128k \
  test_video.mp4

4.7.2 查看基本信息

ffprobe test_video.mp4

输出示例：

Input #0, mov,mp4,m4a,3gp,3g2,mj2, from 'test_video.mp4':
  Duration: 00:00:10.00, start: 0.000000, bitrate: 618 kb/s
  Stream #0:0(und): Video: h264 (High) (avc1), yuv420p, 1280x720 [SAR 1:1 DAR 16:9], 481 kb/s, 24 fps, 24 tbr, 12288 tbn
  Stream #0:1(und): Audio: aac (LC) (mp4a), 48000 Hz, mono, fltp, 128 kb/s

关键信息解读：

• mov,mp4,m4a,3gp,...：容器格式（MP4 家族）
• Duration: 00:00:10.00：时长 10 秒
• Stream #0:0：第一个流（视频）
  • h264 (High)：H.264 编码，High Profile
  • yuv420p：像素格式 YUV420P
  • 1280x720：分辨率
  • 24 fps：帧率
  • 12288 tbn：时间基的分母（time_base = 1/12288）
• Stream #0:1：第二个流（音频）
  • aac (LC)：AAC-LC 编码
  • 48000 Hz：采样率
  • mono：单声道
  • fltp：采样格式为 float planar

4.7.3 查看详细流信息

ffprobe -v quiet -show_streams -print_format json test_video.mp4

这会以 JSON 格式输出每个流的详细参数。关注以下字段：

{
  "streams": [
    {
      "index": 0,
      "codec_name": "h264",
      "codec_type": "video",
      "width": 1280,
      "height": 720,
      "pix_fmt": "yuv420p",
      "r_frame_rate": "24/1",
      "time_base": "1/12288",
      "nb_frames": "240",
      "duration": "10.000000"
    },
    {
      "index": 1,
      "codec_name": "aac",
      "codec_type": "audio",
      "sample_rate": "48000",
      "channels": 1,
      "sample_fmt": "fltp",
      "time_base": "1/48000",
      "nb_frames": "469",
      "duration": "10.005333"
    }
  ]
}

注意看 time_base：视频流是 1/12288，音频流是 1/48000------它们的时间基不同！

4.7.4 查看每个数据包的信息

# 只看前 20 个包的信息
ffprobe -v quiet -show_packets -select_streams v:0 test_video.mp4 | head -100

输出：

[PACKET]
codec_type=video
stream_index=0
pts=0
pts_time=0.000000
dts=0
dts_time=0.000000
duration=512
duration_time=0.041667
size=9830
flags=K         ← K 表示关键帧（I 帧）
[/PACKET]
[PACKET]
codec_type=video
stream_index=0
pts=512
pts_time=0.041667
dts=512
dts_time=0.041667
duration=512
duration_time=0.041667
size=384
flags=__        ← 非关键帧
[/PACKET]

可以看到：

• I 帧（flags=K）的 size 远大于其他帧
• pts 和 dts 在无 B 帧时相同
• duration=512 对应时间基 1/12288 下一帧的时长（512/12288 ≈ 0.0417 ≈ 1/24 秒）

4.7.5 查看容器格式信息

ffprobe -v quiet -show_format -print_format json test_video.mp4

输出：

{
  "format": {
    "filename": "test_video.mp4",
    "nb_streams": 2,
    "format_name": "mov,mp4,m4a,3gp,3g2,mj2",
    "duration": "10.005333",
    "size": "773268",
    "bit_rate": "618158"
  }
}

小结

本章我们学习了封装格式的核心知识：

1. 容器 vs 编码：容器是"包装盒"，编码是"压缩方式"，两者独立
2. 容器内容：多个流（视频/音频/字幕）+ 元数据 + 索引
3. Mux 与 Demux：封装与解封装，播放器的第一步是 Demux
4. 时间基（TimeBase）：时间戳的单位，不同流的时间基可能不同
5. PTS 与 DTS：显示时间戳与解码时间戳，PTS 是音视频同步的关键
6. 常见容器格式：MP4（通用）、MKV（功能丰富）、FLV（直播）、TS（广播）

至此，音视频基础知识部分结束。你已经掌握了视频、音频、容器格式的核心概念。下一章，我们将进入 FFmpeg 开发实战，从搭建开发环境开始！
