Linux camera驱动开发（图像后处理之IPP）

图像除了正常的isp、编码、解码、npu处理、网络发送之外，还有一些后处理的工作也是可以用硬件完成。当然，这些需要soc厂家做额外的support，也不是每一个soc厂家都愿意这么做的。今天，正好可以看看图像后处理可以做哪些工作。

1、ipp是什么

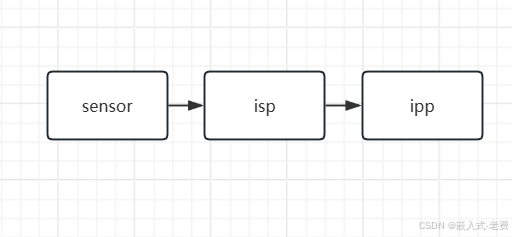

**所谓的ipp，全称是image post processing的意思。它一般位于isp之后，也就是图像质量都tuning好了之后，继续做一些额外补充性的工作，或者是算法前置的工作。**在ipp之后，可能是算法处理，可能是编码，或者是直接发送给lcd、hdmi做显示处理了。

ipp一般是sensor驱动好、isp tuning之后，开始完成的。不知道sensor如何驱动的同学，可以回头看看之前的文章，或者参考这一篇soc sensor驱动文章，

复制代码

https://blog.csdn.net/weixin_45349811/article/details/132707827

2、ipp做了哪些工作

如果说isp本身是对图像质量做tuning处理，那么ipp就是对图像属性做一些额外的处理。这里ipp的工作包括不限于旋转、镜像、放大、缩小、osd、裁剪、马赛克、图片叠加、画框、画线、数字图像算法加速等等。下面就开始做稍微详细一点的介绍。

旋转，主要就是对图像做90°、180°、270°旋转；
镜像，有两种镜像，即上、下镜像和左、右镜像。当然，这一点很多sensor端也支持；
放大，主要就是通过插值对局部图像进行放大处理；
缩小，和放大相对的处理方式，一般都是2的倍数，比如1/2、1/4、1/8等等；
osd，就是在图像上面添加额外的文字信息；
裁剪，就是只输出一部分roi兴趣图片，而不是全部的图片；
马赛克，大部分是为了保护隐私，对一部分图像做模糊处理；
图片叠加，在当前image上面添加一些标志、icon小图片；
画框，这个经常用，特别是和npu、yolo配合使用；
画线，这个也经常使用，如果是不规则图形，画线是比较好的方式；
数字图像算法加速。

3、ipp中的算法加速

ipp中有一个很好的算法加速部分，那就是对传统的cv算法进行加速，比如滤波、边缘提取、二值化、开运算、闭运算等等。这些算法如果用纯cpu计算，会非常慢。但是用硬件来做，速度上面会快非常多。

4、很多传统soc有没有ipp

ipp在大部分的ipcam soc上面都是存在的。但是很多中低端的soc上面，就没有这些内容。这些soc虽然也有mipi csi2 rx可以接mipi camera，也有几个核的arm core，甚至cpu频率也不低。但是由于没有硬件加速的ipp处理，这部分图像处理效率并不高。从ipp支持的内容不难看出，这些内容都是可以通过软件来实现的，但是由硬件来做，不管是延时方面、还是处理效率方面，都会有不小的提高。传统的soc，如果没有ipp，这方面是要吃亏一点，因为没有别的选择，只有通过cpu或者是gpu去做数据处理了。

5、ipp的一些不足

ipp虽然可以帮助我们解决一些问题，但也不是尽善尽美，完全没有问题的。首先，ipp支持的算法是有限的，假设有一些算法是ipp没有的，这部分又需要低延时、高效率地去完成，那么就只能自己想办法了。

其次，就算ipp支持了一些功能，也不一定可以满足所有人的需求。就拿旋转来说，很多的ipcam soc是支持旋转这个功能，但是这种旋转只能是几个角度的旋转，不能是任意角度的旋转。

遇到上面两种情况，就只能选用更高端的soc，要么前面加fpga子板。前者是增加成本，后者是同时增加成本和难度。
