OpenCL 学习(5)---- OpenCL 内核和内核参数

目录

• • • • 创建内核函数
      • 设置内核参数
      • 内核参数设置举例
      • 查询内核信息

创建内核函数

OpenCL 中，使用 cl_kernel 数据结构来表示内核对象，OpenCL 使用如下函数来创建内核对象

cl_kernel clCreateKernel(
      cl_program program,           // 程序对象
      const char *kernel_name,      // 内核函数名，CL代码中要执行的函数名 如上例子，使用的内核函数名就是 "image_filter"
      cl_int *errcode_ret);         // 输出错误码，如果成功返回 0

函数 clCreateKernel，参数 program 为 OpenCL 编译的 Program 对象中构建的程序对象，里面包含了多个内核对象

参数 kernel_name 为程序对象中用 __kernel 地址限定符的内核对象名称，参数 errcode_ret 是函数的执行返回状态

clCreateKernelsInProgram(cl_program     /* program */,
                         cl_uint        /* num_kernels */,
                         cl_kernel *    /* kernels */,
                         cl_uint *      /* num_kernels_ret */) ;

函数 clCreateKernelsInProgram，参数 program 是构建的程序对象，参数 kernels 为返回的内核对象列表，参数 num_kernels 为内核对象列表中内核的个数，参数 num_kernels_ret 为程序对象中内核个数，如果为 NULL 就忽略这个参数

如果程序中有多个对象，使用 clCreateKernelsInProgram 创建内核对象，但是注意内核列表中的内核函数名称顺序并不是根据 cl 文件中的内核书写顺序，而是依赖于实现

设置内核参数

为了执行一个具体的内核，需要向内核函数传递参数，OpenCL 使用下面函数来设置内核参数:

clSetKernelArg(cl_kernel    /* kernel */,
               cl_uint      /* arg_index */,
               size_t       /* arg_size */,
               const void * /* arg_value */);

参数 kernel 为内核对象，参数 arg_index 为内核函数参数的索引，按照从左到右的顺序，第一个(最左边的)参数索引为 0， 第二个参数索引为 1，以此类推：

参数 arg_size 表示参数的大小，分为下面几种情况：

• 如果参数为内存对象，那么 arg_size 为内存对象类型的大小(例如： sizeof(cl_mem))
• 如果参数用 local修饰符声明，则 arg_size 用来存储参数的缓冲区所需的字节数
• 如果参数为 sampler_t 类型，则 arg_size 大小必须扽与 sizeof(cl_sampler)
• 如果参数为 queue_t 类型，则 arg_size 大小必须等于 sizeof(cl_command_queue)
• 如果参数为其他类型，arg_size 大小为该类型参数大小(例如： 对一个 cl_int 类型参数，大小为 sizeof(cl_int))

参数的 arg_value 为传入内核参数的一个指针：

• 如果参数为内存对象(cl_mem)，则指针指向合适的缓冲、管道、图像或者图像数组对象
• 如果参数用 local 修饰符声明，arg_value 必须为 NULL
• 如果参数为 sampler_t, arg_value 必须指向采样器对象
• 如果参数为 queue 类型，arg_value 必须指向设备队列对象

内核参数设置举例

比如一个内核函数实现如下:

__kernel void image_filter(
  const __global uchar*   in_img_data,
  const int               pxl_bytes,
  const int               img_line_bytes,
  const __global double*  in_coeff,
  const int               coeff_wnd_size,
  __global uchar*         out_img_data  )

设置内核函数参数，有下面的对应关系：

• 对于 cl 代码中，形如char、float、int 等基本类型的参数，在 C 语言中有 cl_char、cl_int、cl_float 等基本的数据类型对应，设置参数时使用这些基本的数据类型即可

• 对于 cl 代码中，形如 const __global uchar* const__global double* 等指针类型的参数，在 C 语言中统一使用 cl_mem 缓冲区对象来传递下去

• 对于 cl 代码中，形如 image2d_t srcImage,sampler_t sampler 等图像对象、采样器对象的参数，在 C 语言中统一使用 cl_mem、cl_sampler 等对象传递下去

所以对上述的 imagefilter 核函数设置参数：

// 这里的 image_filter 是内核函数名称
kernel_filter_ = clCreateKernel(program_, "image_filter", &err_code);
CHK_CLERR(err_code);

// 给 image_filter 中各个参数设置参数值，从索引 0 开始
err_code = clSetKernelArg(kernel_filter_, 0, sizeof(cl_mem), (void*)&mem_in_img);
CHK_CLERR(err_code);
err_code = clSetKernelArg(kernel_filter_, 1, sizeof(cl_int), (void*)&pxl_bytes);
CHK_CLERR(err_code);
err_code = clSetKernelArg(kernel_filter_, 2, sizeof(cl_int), (void*)&line_bytes);
CHK_CLERR(err_code);
err_code = clSetKernelArg(kernel_filter_, 3, sizeof(cl_mem), (void*)&mem_in_coeff);
CHK_CLERR(err_code);
err_code = clSetKernelArg(kernel_filter_, 4, sizeof(cl_int), (void*)&coeff_wnd_size);
CHK_CLERR(err_code);
err_code = clSetKernelArg(kernel_filter_, 5, sizeof(cl_mem), (void*)&mem_out_img);
CHK_CLERR(err_code);
clReleaseKernel(kernel);

查询内核信息

一旦创建了内核对象，开发人员如果想知道内核对象的一些属性信息，可以使用如下函数查询内核对象的属性信息

clGetKernelInfo(cl_kernel       /* kernel */,
                cl_kernel_info  /* param_name */,
                size_t          /* param_value_size */,
                void *          /* param_value */,
                size_t *        /* param_value_size_ret */);

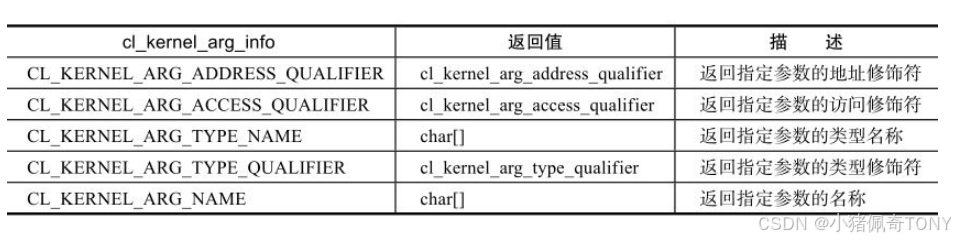

参数 param_name 为查询内核对象的属性名称，可以接受的参数如下表，参数 param_value 为存储结果的位置指针，

参数 param_value_size 为参数 param_value 的字节数，参数 param_value_size_ret 为实际写入的字节数

cl_kernel_work_group_info	返回值	描述
CL_KERNEL_GLOBAL_WORK_SIZE	size_t[3]	指定设备上执行内核最大可用的工作项大小
CL_KERNEL_WORK_GROUP_SIZE	size_t	指定设备上执行内核最大可用工作组大小
CL_KERNEL_COMPILE_WORK_SIZE	size_t[3]	TBD
CL_KERNEL_LOCAL_MEM_SIZE	cl_ulong	返回内核函数使用的局部内存量
CL_KERNEL_PERFERRED_WORK_GROUP_SIZE_MULTIPLE	size_t	给出一个最优工作组大小倍数
CL_KERNEL_PERFERRED_PRIVATE_MEM_SIZE	cl_ulong	返回各工作项使用的最小私有内存量

函数 clGetkernelInfo 不能查询特定于某个设备的内核对象信息，例如：如何将一个并行负载分派到执行内核的一个或者多个不同设备上，那么 该如何处理?

在 OpenCL 中提供了如下函数可以查询特定于某个设备的内核对象属性信息

clGetKernelWorkGroupInfo(cl_kernel                  /* kernel */,
                         cl_device_id               /* device */,
                         cl_kernel_work_group_info  /* param_name */,
                         size_t                     /* param_value_size */,
                         void *                     /* param_value */,
                         size_t *                   /* param_value_size_ret */);

参数 device 为内核对象关联的设备列表中的一个特定设备，参数 param_name 为查询内核工作组的属性信息，可以接受参数如下表，其他参数

类似于 clGetKernelInfo

下面例子用来查询工作组信息:

TBD
