操作系统开发：(10) 线程创建与调度的底层原理：从硬件行为解释线程

核心： 无论是执行第一个新任务的伪造现场，还是旧任务切换到新任务时的切换现场，核心都是在异常处理时设置PSP为新任务的栈 ，然后从这个栈中弹出值到寄存器中恢复新任务的现场 ，只不过执行第一个新任务时栈中的值是伪造的 ，切换到新任务时栈中的值是在PendSV异常中保存的。

1. 通过 SVC 异常执行第一个任务

1.1 源码

// 57. 初始化任务栈函数定义，头文件 64
// 在创建任务时，手动模拟一个中断返回时的栈帧结构，以便任务第一次被调度运行时，能像从中断返回一样正确地跳转到任务入口函数
StackType_t * port_pu32InitStack( StackType_t * pxTopOfStack,
                                     TaskFunc_t pxCode,
                                     void * pvParameters ){
    pxTopOfStack--;
    *pxTopOfStack = portINITIAL_XPSR;                                    /* xPSR */
    pxTopOfStack--;
    *pxTopOfStack = ( ( StackType_t ) pxCode ) & portSTART_ADDRESS_MASK; /* PC */
    pxTopOfStack--;
    *pxTopOfStack = ( StackType_t ) portTASK_RETURN_ADDRESS;             /* LR */
    pxTopOfStack -= 5;                            /* R12, R3, R2 and R1. */
    *pxTopOfStack = ( StackType_t ) pvParameters; /* R0 */
    pxTopOfStack--;
    *pxTopOfStack = portINITIAL_EXC_RETURN;
    pxTopOfStack -= 8; /* R11, R10, R9, R8, R7, R6, R5 and R4. */
    return pxTopOfStack;
}

// 59. SVC异常处理函数定义，把系统从"启动模式"切换到"任务运行模式"，让第一个任务开始干活
// msr psp, r0 把栈指针切换到任务专用的栈
void port_vSVCHandler( void )
{
    __asm volatile (
        "   ldr r3, pxCurTCBConst2          \n"
        "   ldr r1, [r3]                    \n"
        "   ldr r0, [r1]                    \n"
        "   ldmia r0!, {r4-r11, r14}        \n"
        "   msr psp, r0                     \n"
        "   isb                             \n"
        "   mov r0, #0                      \n"
        "   msr basepri, r0                 \n"
        "   bx r14                          \n"
        "                                   \n"
        "   .align 4                        \n"
        "pxCurTCBConst2: .word g_pxCurTCB  \n"
        );
}

// 60. 启动第一个任务函数定义，完成最后的系统初始化，然后按下 SVC 0 按钮，触发之前的 port_vSVCHandler，让第一个任务正式开始运行
static void port_prv_vStartFirstTask( void )
{
    __asm volatile (
        " ldr r0, =0xE000ED08   \n"
        " ldr r0, [r0]          \n"
        " ldr r0, [r0]          \n"
        " msr msp, r0           \n"
        " mov r0, #0            \n"
        " msr control, r0       \n"
        " cpsie i               \n"
        " cpsie f               \n"
        " dsb                   \n"
        " isb                   \n"
        " svc 0                 \n"
        " nop                   \n"
        " .ltorg                \n"
        );
}

FLASH (0x08000000 -- 0x0801FFFF, 128KB)
┌──────────────────────────────────────┐
│ .isr_vector  (中断向量表)             │ ← 0x08000000
├──────────────────────────────────────┤
│ .text        (代码)                  │
├──────────────────────────────────────┤
│ .rodata      (只读数据)               │
├──────────────────────────────────────┤← _sidata
│ .data 副本   (初始化数据镜像)          │
└──────────────────────────────────────┘


RAM (0x20000000 -- 0x20007FFF)
┌──────────────────────────────┐
│ .data (运行时初始化数据)      │ ← 0x20000000 (_sdata)
├──────────────────────────────┤← _sbss
│ .bss (未初始化数据)           │
├──────────────────────────────┤← _ebss
│ 未使用区域（安全缓冲）         │
├──────────────────────────────┤
│ 栈 (Stack) 向下/低地址增长    |
└──────────────────────────────┘ ← 0x20008000 (_estack)

注意：压入栈时向低地址增长，但是异常返回时从低地址向高地址读取数据！

1.2 流程

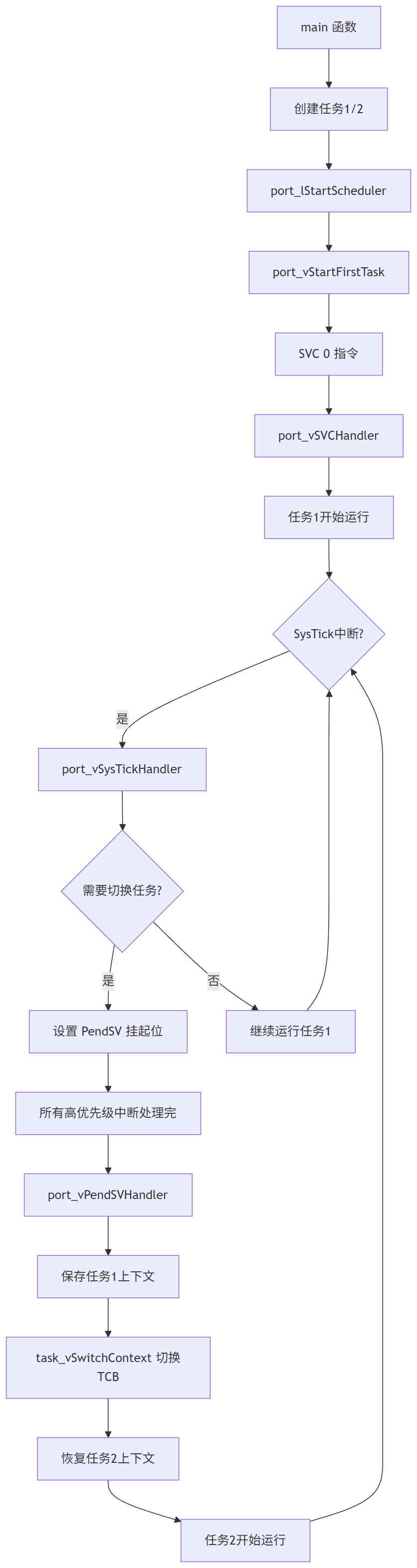

第一个任务开始执行时：

上电
  ↓
CPU 读 0x0 / 0x4 → 设置 SP 和 PC
  ↓
执行 Reset_Handler → 调用 main()
  ↓
main() 中创建任务 → 分配栈 + 调用 port_pu32InitStack 伪造栈帧
  ↓
启动调度器
  ↓
触发 svc 异常，硬件自动执行：压入现场(当前8个寄存器的值)到MSP栈中，并设置r14(控制异常从PSP返回而不是MSP)
  ↓
svc 异常处理：设置栈指针 PSP 为新任务的栈，
  ↓
异常返回到 PSP：自动从 PSP 指向的新任务的栈顶依次弹出8个值并加载到寄存器（加载新任务的现场）
  ↓
加载新任务伪造的现场的值到PC：程序从PC开始执行，即新任务的任务函数
  ↓
新任务开始执行！

当任务被创建时，它从未运行过 ，那么异常返回就需要返回到这个从未运行过的任务。

Cortex-M 处理器在进入异常时，会自动将 8 个寄存器的值压入当前栈，自动保存当前现场，然后异常返回时

如果不伪造，则异常返回加载8个值时，就与异常返回应该获取的8个寄存器值对应不上，导致 HardFault.

1.3 预处理：伪造栈帧port_pu32InitStack

// 57. 初始化任务栈函数定义，头文件 64
// 在创建任务时，手动模拟一个中断返回时的栈帧结构，以便任务第一次被调度运行时，能像从中断返回一样正确地跳转到任务入口函数
StackType_t * port_pu32InitStack( StackType_t * pxTopOfStack,
                                     TaskFunc_t pxCode,
                                     void * pvParameters ){
    pxTopOfStack--;
    *pxTopOfStack = portINITIAL_XPSR;                                    /* xPSR */
    pxTopOfStack--;
    *pxTopOfStack = ( ( StackType_t ) pxCode ) & portSTART_ADDRESS_MASK; /* PC */
    pxTopOfStack--;
    *pxTopOfStack = ( StackType_t ) portTASK_RETURN_ADDRESS;             /* LR */
    pxTopOfStack -= 5;                            /* R12, R3, R2 and R1. */
    *pxTopOfStack = ( StackType_t ) pvParameters; /* R0 */
    pxTopOfStack--;
    *pxTopOfStack = portINITIAL_EXC_RETURN;
    pxTopOfStack -= 8; /* R11, R10, R9, R8, R7, R6, R5 and R4. */
    return pxTopOfStack;
}

| 步骤 | 代码 | 作用详解 | 寄存器与说明 |
| 1 | pxTopOfStack--; | 栈顶指针下移 1（4 字节），为压入 xPSR 腾出空间。 | 栈是向下增长 的（满递减栈）。初始 pxTopOfStack 指向分配内存的最高地址+1，需先减再写。 |
| 2 | *pxTopOfStack = portINITIAL_XPSR; | 写入初始 xPSR（程序状态寄存器） | 将 xPSR写入当前地址 |
| 3 | pxTopOfStack--; | 指针下移，准备写入 PC（任务入口地址）。 | --- |
| 4 | *pxTopOfStack = ((StackType_t) pxCode) & portSTART_ADDRESS_MASK; | 写入任务函数地址 | 异常恢复后会把这个值（任务函数的地址）加载到 PC |
| 5 | pxTopOfStack--; | 指针下移，准备写入 LR。 | --- |
| 6 | *pxTopOfStack = (StackType_t) portTASK_RETURN_ADDRESS; | 写入"伪返回地址"。 通常为一个无效地址，因为任务永不返回。 | **异常恢复后会把这个值加载到 LR，**若任务意外返回，会跳转到此地址 → 触发 HardFault，便于调试。 |
| 7 | pxTopOfStack -= 5; | 一次性下移 5 个单位（20 字节），跳过 R12, R3, R2, R1, R0 的位置（稍后单独初始化 R0）。 | R12, R3, R2, R1 这些寄存器在 AAPCS 中属于 caller-saved，任务启动时可为任意值 |
| 8 | *pxTopOfStack = (StackType_t) pvParameters; | 在 R0 位置写入任务参数 pvParameters | 符合 AAPCS：函数第一个参数通过 R0 传递 。任务函数将收到此参数。 |
| 9 | pxTopOfStack--; *pxTopOfStack = portINITIAL_EXC_RETURN; | 指针下移，写入 EXC_RETURN 值 | |
| 10 | pxTopOfStack -= 8; | 下移 8 个单位（32 字节），跳过 R4--R11 的位置，R4在高地址。 | 这些是 callee-saved 寄存器，任务启动时设为 0（未显式写入，但栈内存通常已清零）。 |

11	return pxTopOfStack;	返回更新后的栈顶指针	供调度器恢复上下文时使用。

完整构造了一个符合异常返回的任务栈帧 ，这样后续异常返回到重新设置的 PSP 后读取这里的栈帧会认为正确返回了。

1.4 第一步：触发svc异常 port_prv_vStartFirstTask

// 60. 启动第一个任务函数定义，完成最后的系统初始化，然后按下 SVC 0 按钮，触发之前的 port_vSVCHandler，让第一个任务正式开始运行
static void port_prv_vStartFirstTask( void )
{
    __asm volatile (
        " ldr r0, =0xE000ED08   \n"
        " ldr r0, [r0]          \n"
        " ldr r0, [r0]          \n"
        " msr msp, r0           \n"
        " mov r0, #0            \n"
        " msr control, r0       \n"
        " cpsie i               \n"
        " cpsie f               \n"
        " dsb                   \n"
        " isb                   \n"
        " svc 0                 \n"
        " nop                   \n"
        " .ltorg                \n"
        );
}

| 步骤 | 指令 | 操作说明 |
| 0 | 函数调用前 | port_lStartScheduler() 调用此函数，进入启动第一个任务的准备阶段 |
| 1 | ldr r0, =0xE000ED08 | 获取向量表基地址寄存器的地址 |
| 2 | ldr r0, [r0] | 从寄存器中获取中断向量表在内存中的实际位置 |
| 3 | ldr r0, [r0] | 读取向量表第 0 项 _estack |
| 4 | msr msp, r0 | 将 r0 的值即 _estack 写入到 msp |
| 5 | mov r0, #0 msr control, r0 | CONTROL 寄存器清零，强制系统进入"特权级 + 使用主栈指针（MSP）"的状态，并禁用浮点单元（FPU）相关特性 |
| 6 | cpsie i | 使能全局中断 |
| 7 | cpsie f | 使能浮点异常（若支持） |
| 8 | dsb | 数据同步屏障，等待所有读写操作完成 |
| 9 | isb | 指令同步屏障，清空处理器流水线，并丢弃预取的指令，确保后续指令从内存中重新获取 |
| 10 | svc 0 | 触发 SVC 异常 |
| 11 | nop | 占位符：防止编译器优化，实际永不执行 |

12	SVC 处理开始	硬件跳转到 port_vSVCHandler

1. 恢复主栈：从向量表读取 MSP 初始值，确保中断有合法栈空间
2. 强制特权：清零 CONTROL 寄存器，保证后续操作在特权模式下执行
3. 触发异常：svc 0 是唯一能安全启动任务的途径，利用硬件异常机制完成上下文切换

1.5 第二步：在异常中启动第一个任务 port_vSVCHandler

// 59. SVC异常处理函数定义，把系统从"启动模式"切换到"任务运行模式"，让第一个任务开始干活
// msr psp, r0 把栈指针切换到任务专用的栈
void port_vSVCHandler( void )
{
    __asm volatile (
        "   ldr r3, pxCurTCBConst2          \n"
        "   ldr r1, [r3]                    \n"
        "   ldr r0, [r1]                    \n"
        "   ldmia r0!, {r4-r11, r14}        \n"
        "   msr psp, r0                     \n"
        "   isb                             \n"
        "   mov r0, #0                      \n"
        "   msr basepri, r0                 \n"
        "   bx r14                          \n"
        "                                   \n"
        "   .align 4                        \n"
        "pxCurTCBConst2: .word g_pxCurTCB  \n"
        );
}

| 步骤 | 指令 | 作用详解 | 涉及寄存器 |
| 1 | ldr r3, pxCurTCBConst2 | 将符号 pxCurTCBConst2 的值即 g_pxCurTCB 的地址加载到 r3。 | r3 ：临时指针寄存器，用于存放 g_pxCurTCB 的地址。 pxCurTCBConst2：汇编标签，定义在下方，值为 g_pxCurTCB 的地址。 |
| 2 | ldr r1, [r3] | 从 r3 指向的内存（即 &g_pxCurTCB）中读取值 → 得到当前任务 TCB 的指针值，存入 r1。 | r1：保存 &g_pxCurTCB |
| 3 | ldr r0, [r1] | 从 TCB 结构体首字段 （即 pxTopOfStack）读取任务的栈顶指针（已初始化好的上下文栈），存入 r0。 | r0 ：保存任务专用栈的栈顶地址 pxTopOfStack |
| 4 | ldmia r0!, {r4-r11, r14} | 从任务栈中弹出寄存器 ： - 加载 r4 到 r11 （Callee-saved 寄存器） - 同时加载r14（即 LR） - ! 表示自动更新 r0 | r4--r11：官方规定的被调用者保存寄存器，任务上下文的一部分。 ldmia : 从 r0 开始，连续加载多个寄存器，加载完后 r0 自动增加（指向下一个未加载的位置），加载完成后，r0 会被更新为 r0 + 总字节数 |
| 5 | msr psp, r0 | 将更新后的 r0（即任务栈指针）写入 PSP 寄存器。 | PSP ：进程栈指针，任务运行时使用的栈。即 PSP 被设为异常返回栈帧起始地址。 |
| 6 | isb | 指令同步屏障 | |
| 7 | mov r0, #0 | 将立即数 0 加载到 r0，为清除 BASEPRI 做准备。 | |
| 8 | msr basepri, r0 | 清除 BASEPRI 寄存器 → 允许所有优先级中断 | BASEPRI ：可屏蔽中断的阈值寄存器。写 0 表示"不屏蔽任何中断" |
| 9 | bx r14 | 异常返回 ：跳转到 r14（即 EXC_RETURN 值）。 由于 SVC 是异常，进入时硬件自动设置 LR = 0xFFFF_FFFD （表示：返回线程模式 + 使用 PSP + 返回 Thumb 状态）。 | r14 (LR) ：在异常处理中，LR 被硬件自动设为 EXC_RETURN 码 。 BX LR 触发异常返回 ：硬件自动从 PSP 弹出 xPSR/PC/LR/R12/R3-R0，并切换到线程模式。 |
| 10 | .align 4 | 确保 pxCurTCBConst2 地址按 4 字节对齐 | |

11	pxCurTCBConst2: .word g_pxCurTCB	定义一个 32 位字，其值为全局变量 g_pxCurTCB 的地址（链接时确定）。	供第 1 行 LDR 使用

1. 硬件压栈：svc #0 触发后，硬件自动保存现场 （8 个寄存器的值）到 MSP 栈
2. 软件恢复：从任务栈恢复 R4-R11 + EXC_RETURN (0xFFFFFFFD) 到 r14
3. 硬件弹栈：bx r14 触发异常返回，硬件自动从 PSP 弹出 8 个寄存器并切换模式/栈

2. 通过 PendSV 异常切换任务

2.1 源码

// 65. PendSV异常处理函数定义
void port_vPendSVHandler( void )
{
    __asm volatile
    (
        "   mrs r0, psp                         \n"
        "   isb                                 \n"
        "                                       \n"
        "   ldr r3, pxCurTCBConst               \n"
        "   ldr r2, [r3]                        \n"
        "                                       \n"
        "   tst r14, #0x10                      \n"
        "   it eq                               \n"
        "   vstmdbeq r0!, {s16-s31}             \n"
        "                                       \n"
        "   stmdb r0!, {r4-r11, r14}            \n"
        "   str r0, [r2]                        \n"
        "                                       \n"
        "   stmdb sp!, {r0, r3}                 \n"
        "   mov r0, %0                          \n"
        "   msr basepri, r0                     \n"
        "   dsb                                 \n"
        "   isb                                 \n"
        "   bl task_vSwitchContext              \n"
        "   mov r0, #0                          \n"
        "   msr basepri, r0                     \n"
        "   ldmia sp!, {r0, r3}                 \n"
        "                                       \n"
        "   ldr r1, [r3]                        \n"
        "   ldr r0, [r1]                        \n"
        "                                       \n"
        "   ldmia r0!, {r4-r11, r14}            \n"
        "                                       \n"
        "   tst r14, #0x10                      \n"
        "   it eq                               \n"
        "   vldmiaeq r0!, {s16-s31}             \n"
        "                                       \n"
        "   msr psp, r0                         \n"
        "   isb                                 \n"
        "                                       \n"
        "                                       \n"
        "   bx r14                              \n"
        "                                       \n"
        "   .align 4                            \n"
        "pxCurTCBConst: .word g_pxCurTCB        \n"
        ::"i" ( cfgMAX_SYSCALL_INTERRUPT_PRIORITY )
    );
}

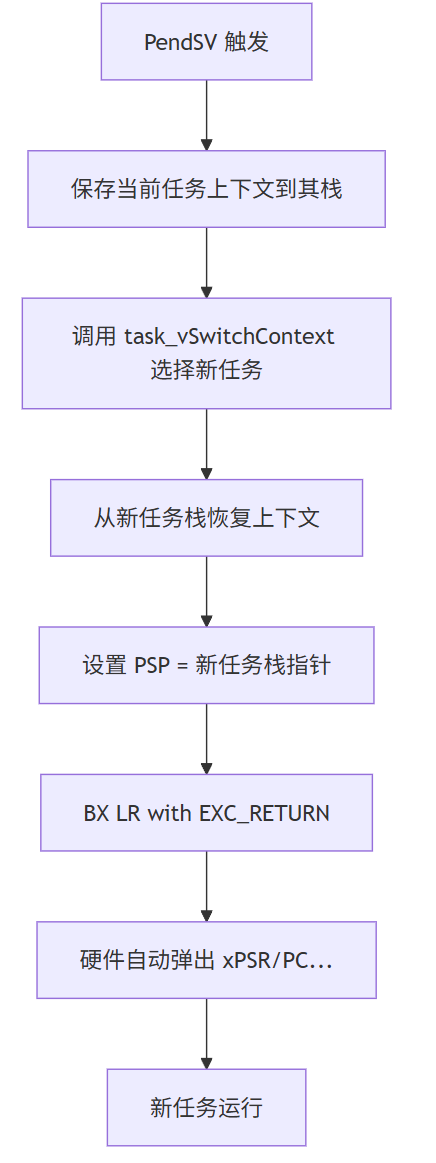

2.2 流程

任务运行中（Thread Mode + PSP）
  ↓
触发任务切换（如 taskYIELD / task_vDelay / SysTick 唤醒高优任务）
  ↓
写 ICSR.PENDSVSET 位 → 挂起 PendSV 异常（portYIELD）
  ↓
（等待安全时机：所有高优先级中断执行完毕）
  ↓
PendSV 异常触发，CPU 切换到 Handler Mode
  ↓
硬件自动将当前任务的 8 个寄存器（R0-R3/R12/LR/PC/xPSR）压入 MSP 栈
  ↓
进入自定义的 PendSV 异常处理函数（port_vPendSVHandler）
  ↓
读取当前任务的 PSP（mrs r0, psp）→ 获取当前任务栈顶
  ↓
手动保存 R4-R11 和 EXC_RETURN（0xfffffffd）到当前任务的栈（stmdb r0!, {r4-r11, r14}）
  ↓
更新当前任务 TCB 的 pu32TopOfStack 字段（str r0, [g_pxCurTCB]）
  ↓
调用 task_vSwitchContext()：从就绪队列选择最高优先级任务作为新任务
  ↓
从新任务 TCB 中读取其 pu32TopOfStack → 加载新任务栈顶到 r0
  ↓
从新任务栈中恢复 R4-R11 和 EXC_RETURN（ldmia r0!, {r4-r11, r14}）
  ↓
设置 PSP 为新任务的栈指针（msr psp, r0）
  ↓
异常返回（bx r14），因 r14 = 0xfffffffd，硬件从 PSP 弹出 8 个寄存器（R0-R3/PC/xPSR）
  ↓
加载新任务上次被切换出去时保存的现场值到 PC 等寄存器
  ↓
新任务继续执行！

可以看出，这里旧任务的现场（即8个寄存器值）在 PendSV 异常处理中被保存在了旧任务的PSP栈 中，那么假如在新任务切换到旧任务时，重新读取的PSP栈就不是一开始伪造的，而是在 PendSV 异常处理中手动压入的原始现场。

所以可以得知，无论是执行第一个新任务的伪造现场，还是旧任务切换到新任务时的切换现场，核心都是在异常处理时设置PSP为新任务的栈 ，然后从这个栈中弹出值到寄存器中恢复新任务的现场 ，只不过执行第一个新任务时栈中的值是伪造的 ，切换到新任务时栈中的值是在PendSV异常中保存的。

2.3 详细步骤

步骤	指令	作用详解
1	mrs r0, psp	读取当前任务的 进程栈指针（PSP） 到 r0，用于保存/恢复上下文
2	isb	指令同步屏障
3	ldr r3, pxCurTCBConst	加载 g_pxCurTCB 的地址到 r3。
4	ldr r2, [r3]	从 r3 读取 g_pxCurTCB 的值（当前任务 TCB 指针）到 r2。
5	tst r14, #0x10	测试 r14/LR（即 EXC_RETURN 值）的 bit4 是否为 0。 bit4=0 → 表示使用了 FPU（FPCA=1）。
6	it eq	IT（If-Then）指令：若上一条结果为相等（即 bit4=0），则下一条指令条件执行。
7	vstmdbeq r0!, {s16-s31}	若使用 FPU ，则将高 16 个浮点寄存器（S16-S31）压栈（满递减，写后更新）。
8	stmdb r0!, {r4-r11, r14}	将 R4-R11 和 R14 压入当前任务栈。 stmdb = Store Multiple Decrement Before（满递减）。
9	str r0, [r2]	**当前任务上下文保存：**将更新后的栈顶指针（r0）写回当前任务的 TCB（pxTopOfStack 字段）。
10	stmdb sp!, {r0, r3}	将 r0（新栈顶）、r3（g_pxCurTCB 地址）临时压入 MSP 栈（Handler 模式栈）。
11	mov r0, %0	将立即数 %0（即 cfgMAX_SYSCALL_INTERRUPT_PRIORITY）加载到 r0。
12	msr basepri, r0	进入临界区 ：设置 BASEPRI，屏蔽优先级数值 ≥ 此值的中断（即允许更高优先级中断，禁止低优先级）。
13--14	dsb / isb	数据/指令同步屏障，确保 BASEPRI 生效。
15	bl task_vSwitchContext	调用 C 函数 task_vSwitchContext() ： • 选择下一个要运行的任务 • 更新 g_pxCurTCB 指向新任务
16	mov r0, #0	清零 r0
17	msr basepri, r0	退出临界区 ：清除 BASEPRI（写 0），重新使能所有中断。
18	ldmia sp!, {r0, r3}	从 MSP 栈弹出之前保存的 r0 和 r3。
19	ldr r1, [r3]	重新加载 g_pxCurTCB（现在指向新任务）到 r1。
20	ldr r0, [r1]	从新任务 TCB 读取其 栈顶指针（pxTopOfStack） 到 r0。
21	ldmia r0!, {r4-r11, r14}	从新任务栈中弹出 R4-R11 和 R14 并更新 r0
22	tst r14, #0x10	再次测试 EXC_RETURN 的 bit4（判断新任务是否使用 FPU）。
23	it eq	条件执行准备。
24	vldmiaeq r0!, {s16-s31}	若新任务使用 FPU，则从栈中恢复 S16-S31。
25	msr psp, r0	将更新后的 r0（指向新任务的异常帧起始位置）写入 PSP。
26	isb	指令同步，确保 PSP 写入完成。
27	bx r14	异常返回 ：跳转到 r14（即 EXC_RETURN 值，如 0xFFFFFFFD），触发硬件自动从 PSP 弹出 xPSR/PC/LR/R12/R3-R0，切换到线程模式 + PSP，新任务开始运行！
28	.align 4	字节对齐
29	pxCurTCBConst: .word g_pxCurTCB	定义文字池项，值为 g_pxCurTCB 的地址，供第 3 行 LDR 使用。

流程图：

3. 总结
