Simulink建模助手系列-2【自动创建缺失的Goto】

Simulink建模助手系列-2

功能介绍
实现方法
主要代码
系列文章

功能介绍

Simulink建模有时会出现From没有对应Goto的情况，而且这种情况默认不会报错，没有Goto的From会被设置为0，从而导致模型运行结果不对。此功能是为了解决这个问题：检测模型当前路径的From是否都有对应的Goto，如果没有则自动创建缺失的Goto。实现效果如下：

自动创建缺失的Goto模块

实现方法

为了实现这个功能，涉及的内容主要有：

获取模型当前路径下所有From模块对应的GotoTag标记集合。
判断是否存在相应的Goto模块。
创建缺失的Goto模块，并修改其属性（标记、位置、大小等）。
此外，为了凸显新建的Goto模块，可以选择通过选中，或高亮的方式突出自动创建的Goto模块。

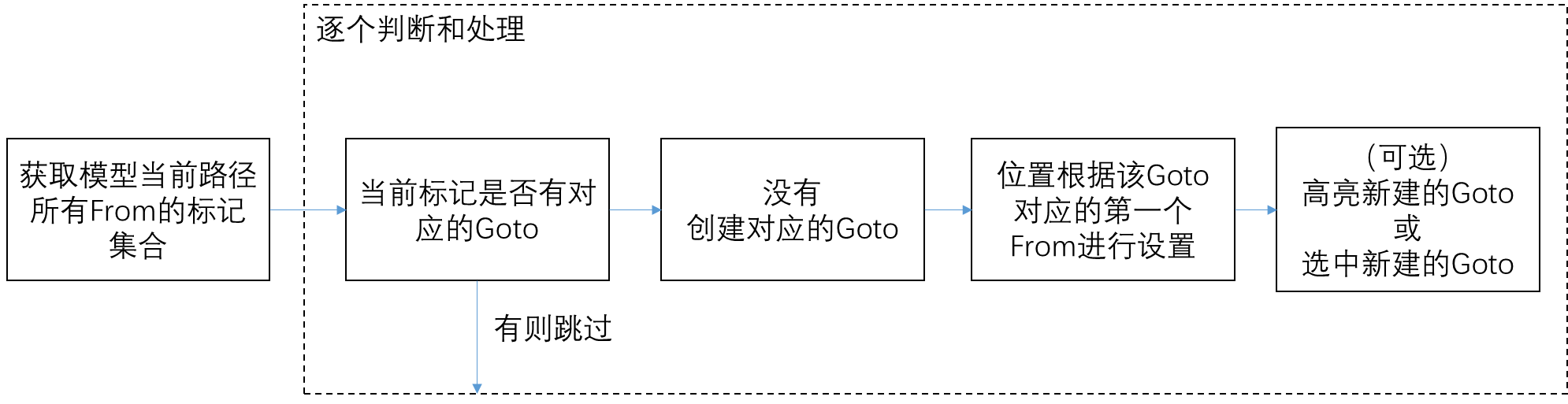

实现该功能的主要流程如下：

主要代码

有些函数如果在之前的文章中已经进行了介绍，这里就仅简单说明下用来干什么。

1）获取所有的From模块的GotoTag集合

matlab 复制代码

% 获取From
blocks = find_system(gcs, ...
    'SearchDepth', 1, ...
    'BlockType', 'From');
% 获取GotoTag集合，去除重复项
gotoTags = unique(get_param(blocks,'GotoTag'));

利用find_system()函数获取模型当前路径下的所有From模块；利用get_param()函数获取From模块的GotoTag属性；利用unique()函数去重。

2）逐个创建缺失的Goto模块

matlab 复制代码

% 逐个查找对应的Goto模块
gotoTag = gotoTags{i};
gotoi = find_system(gcs, ...
            'SearchDepth',1, ...
            'BlockType', 'Goto', ...
            'GotoTag',gotoTag);
% 如果已有，跳过该项
if ~isempty(gotoi)
    continue;
end
% 没有则创建新的Goto模块，并设置相应的GotoTag
blockName = [gcs,'/','Goto'];
blockObj = add_block(['simulink/Signal Routing/','Goto'], ...
            blockName, 'MakeNameUnique','on');
set_param(blockObj, 'GotoTag', gotoTag);

这部分利用find_system()查找指定GotoTag属性的Goto模块；利用add_block()函数创建新的Goto模块；利用set_param()函数设置新建Goto的GotoTag属性。

3）修改新建Goto模块的属性

matlab 复制代码

% 获取第一个from的位置，用于定位新建的Goto模块
fromi = find_system(myBlock,'SearchDepth',1, ...
    'BlockType', 'From', ...
    'GotoTag',gotoTag);
gotoPath = fromi{1};
gotoPos = get_param(gotoPath, 'Position');
% 新建的Goto位于From的左侧
x_move = 20;
x1 = gotoPos(1)-x_move-gotoPos(3)-gotoPos(1);
x2 = x1+x_w;
blockPos = [x1, gotoPos(2), x2, gotoPos(4)];
% 修改新建Goto的位置和大小
set_param(blockObj, 'Position', blockPos);

利用find_system()查找指定GotoTag属性的From模块，并取出第一个用于定位新建的Goto模块；利用get_param()函数获取该From模块的位置属性，并计算新建Goto模块的位置和大小，根据习惯Goto位于From的左侧；利用set_param()函数设置新建Goto的Position属性。

4）突出显示新建的Goto模块

matlab 复制代码

% 将新建的Goto设置为选中
set_param(blockObj, 'Selected', 'on');
% 将新建的Goto设置为高亮
hilite_system(blockObj);

利用set_param()修改Goto模块的Selected属性，使其处于被选中的状态；利用hilite_system()函数可以将Goto模块的设置为高亮，该函数还可以进行高亮样式的自定义，我一般都是只用默认的样式（偷懒🐶），关于该函数更详细的介绍可以看Matlab的帮助，里面还是比较详细的。

选中和高亮一般选一个就可以了，个人推荐用选中，这样可以一次性移动所有新建的Goto模块。

完整代码

完整代码主要是加个循环，这里就不重复写代码了，避免有水字数的嫌疑（😝）。

系列文章

Simulink建模助手系列-1【批量创建Goto和From】
