一. 什么是RFP
RFP就是Renesas Flash Programmer的缩写。它是一款用于瑞萨系列MCU的闪存编程工具，它支持嵌入式程序的刷写、擦除以及Option Byte的配置。
二. 安装与准备
在使用RFP之前，需要确保已经安装了与MCU型号相匹配的驱动程序。驱动程序通常可以从瑞萨官方网站下载。具体网址如下
链接: RFP官方链接
下载并安装上面链接给出的软件包，它包含了RFP工具及其所需的依赖项。
三. 新建项目与连接MCU

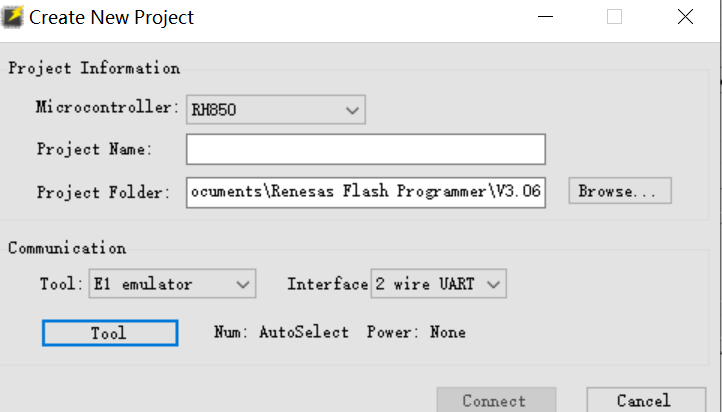

首先启动Renesas Flash Programmer软件。点击"File"菜单，选择"New Project"新建一个项目。
在Microcontroller中选择支持的微处理芯片，这里我们使用的是RH850。
Projcet Folder选择的是项目文件需要保存的地址。
在"Communication"的Tool选项中选择"E2 emulator"或者"E1 emulator"作为编程工具。
选择None时，必须在连接上电时才可以连接MCU，一般我们选择的是3.3V，这样即使在没有电的时候，也可以连接MCU并进行软件的刷写了。

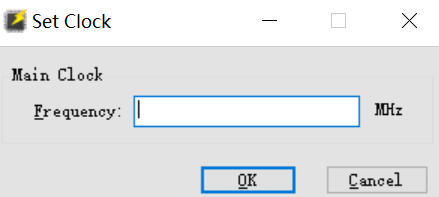

点击"Connect"按钮连接MCU。在弹出的配置窗口中，设置晶振频率为16MHz（假设板子上的晶振为16MHz），然后点击"OK"。

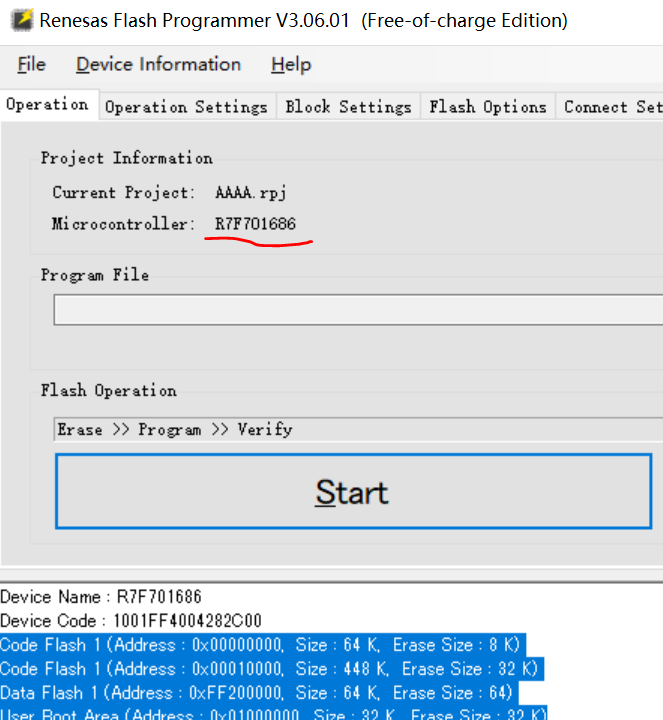

连接上设备之后，可以看到设备的名字（R7F701686是微处理器的型号）以及设备Code。还能够自动分配CodeFlash以及DataFlash的信息。
四、读取与配置Option Byte
1）什么是OptionByte
芯片中的Option Byte(OPBT)是用于配置芯片特定功能和属性的内存区域。通过修改Option Byte开发者能够根据需求对芯片进行灵活的配置，实现安全性和其他关键特性。
2）读取MCU的Option配置值

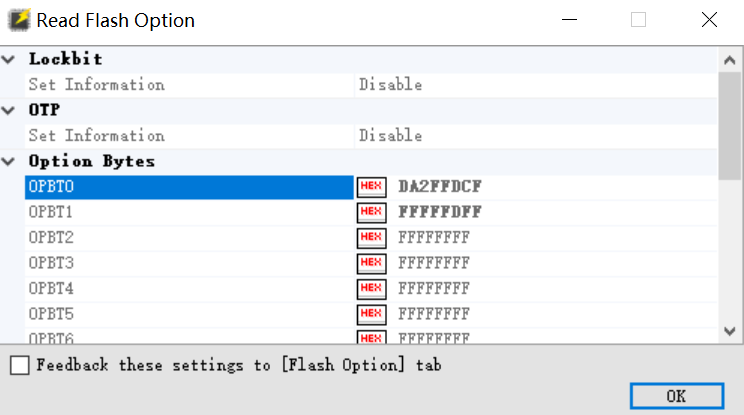

点击"Read Flash Options"按钮，就可以读取MCU当前的Option Byte的配置值。
3）拷贝Option到配置页面
读取完成后，在左下角打勾（表示将读出的Option Byte值拷贝到配置页面），然后点击"OK"。
4）修改Option Byte

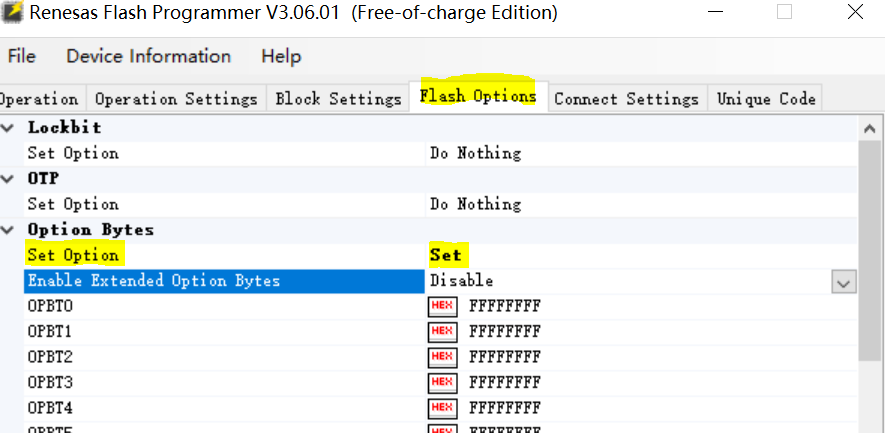

在"Flash Options"页面中，将"Set Option"配置为"Set"。
根据实际硬件及MCU配置需求，修改OPBT0、OPBT1、OPBT2等参数。注意，不要随意设置Option Byte，需要结合实际硬件及MCU手册进行配置。
五，程序刷写
1）选择程序文件
在RFP软件中，选择需要刷写的程序文件（如.hex或.srec格式）
2）开始刷写

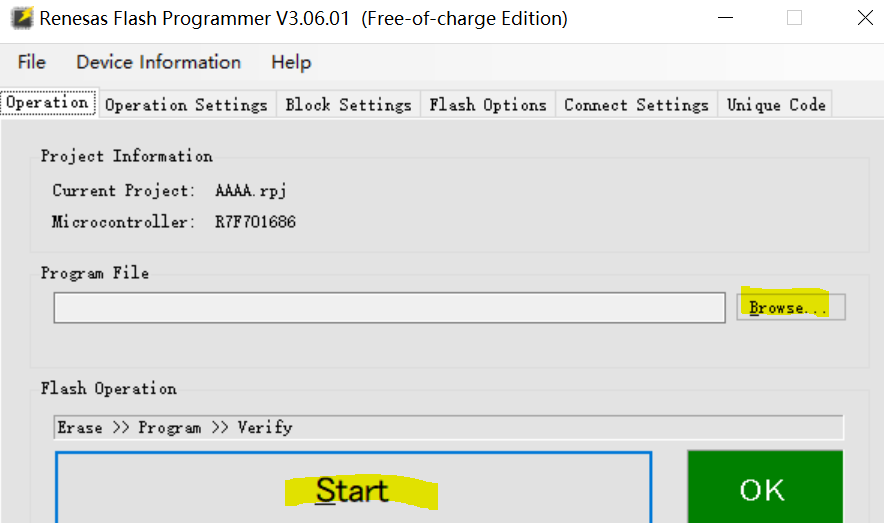

点击"Start"按钮开始软件的刷写到MCU中。
- 界面左侧的Erase（擦除）、Program（编程）、Verify（验证）三个核心功能已被勾选，代表当前配置将执行「擦除闪存→写入程序→校验数据」的完整流程。
- 擦除选项设置为Erase Selected Blocks（擦除选定块），支持按指定存储块范围擦除，可避免全片擦除，提升操作效率。
- 校验与校验和配置
校验方式选择Verify by reading the device（通过读取设备校验），能直接读取目标设备数据对比，保障编程准确性；校验和类型为32bit additive method（32位累加法），用于数据完整性校验。
六，常见问题与解决
1）没有安装驱动
如果出现"Error(E4000001): Power has already been supplied to the user system."错误，通常表示没有正确安装驱动。
2）排线接反或线接触不良

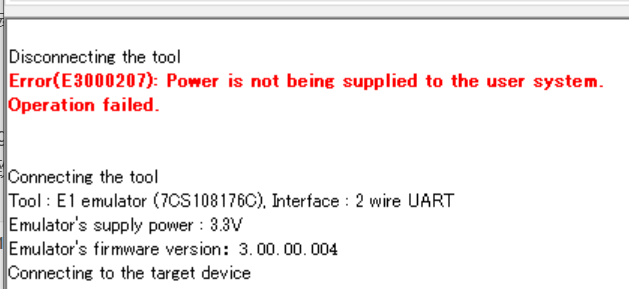

如果出现"Error(E3000207): Power is not being supplied to the user system."错误，可能是排线接反或连接不良导致的。
七，部分刷写功能
在实际使用过程中常常会有这样的使用场景，只部分更新MCU，不重写刷写数据区域以及Boot区域，此时应该按照下面的方式操作软件。
- 配置操作选项
切换到「Operation Settings」选项卡，仅勾选Program选项，取消勾选Erase和Verify，避免执行擦除和校验操作，仅保留程序写入流程。 - 选择程序文件
回到「Operation」选项卡，点击选择需要刷写的程序文件（如.bin或.elf格式），确保文件路径正确。 - 设置刷写区域

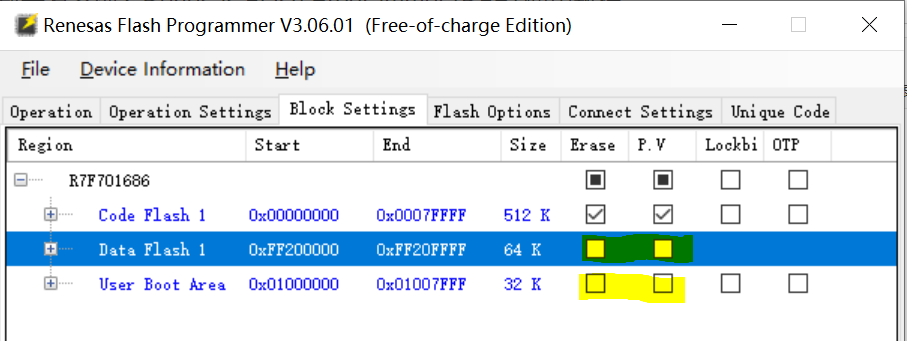

在「Block Settings」选项卡中，仅勾选需要刷写的程序存储区域（如图中的Code Flash 1），取消其他无关区域（如Data Flash、User Boot Area）的勾选，精准限定刷写范围。
