【车载开发系列】Renesas Flash Programmer (RFP) 反向读取功能
- 启动RFP软件，选择对应的目标芯片型号
- 连接调试器与目标设备，确保连接成功（可参考软件底部的状态提示，若出现连接无响应，需检查调试引脚连接、线序及稳定性，部分无调试引脚的板子需临时飞线连接）

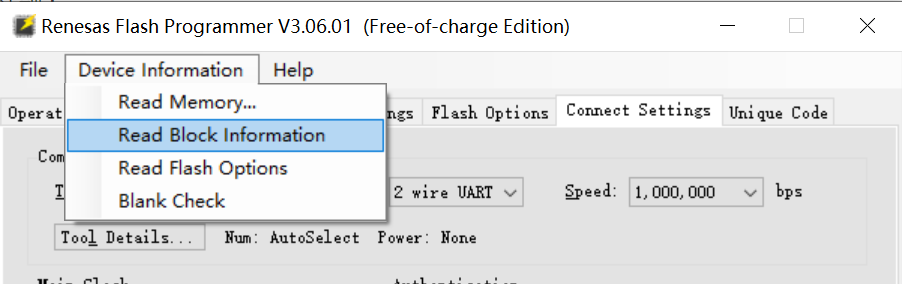

- 点击菜单栏的Device Information，选择Read Memory选项
-

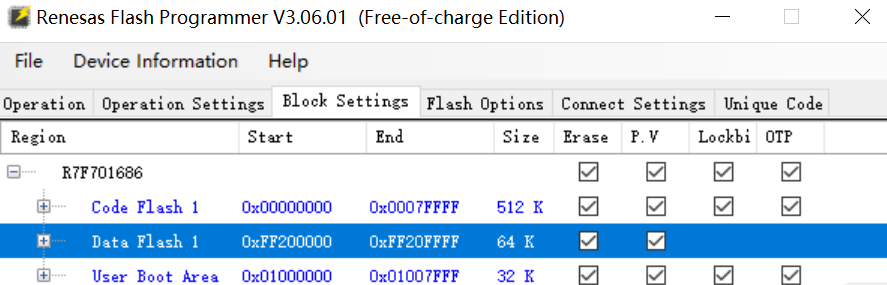

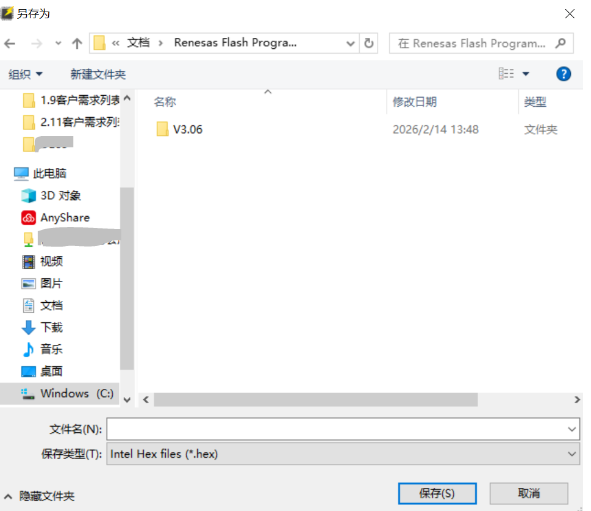

在弹出的设置中，选择需要读取的存储区域（如Code Flash 1），设置好保存路径，点击确认后即可将芯片中的程序读取为.hex或.bin格式的文件保存到本地
-

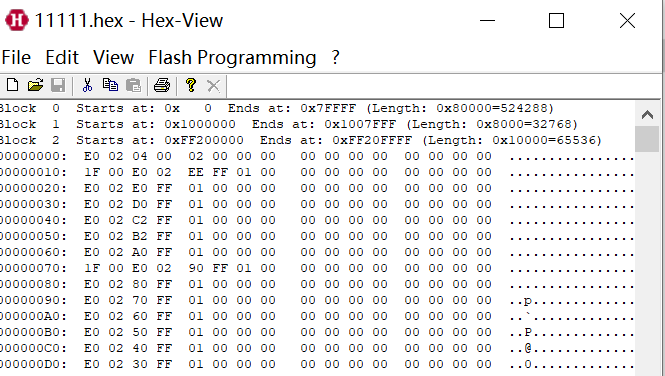

使用HexView工具就可以打开刚刚我们保存出来的文件了。
-
从HexView可以查看到，一共有三段分别是CodeFlash，DataFlash以及UserBootArea。
当我们不知道MCU当中烧录的是哪个软件的时候，我们可以使用这种方法来排查问题
