以太网交换机是一种即插即用设备，其核心功能在于通过自学习算法 自动维护交换表（也称为 MAC 地址表），并依据该表进行数据帧的转发或过滤。
1. 交换表与自学习算法

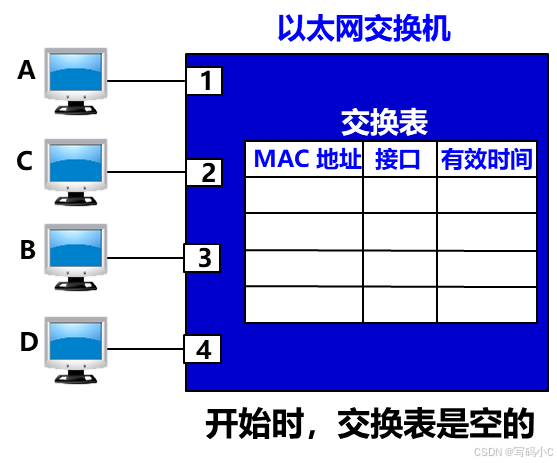

交换表记录了 MAC 地址与交换机接口的对应关系以及表项的有效时间。
- 初始状态：交换机启动时，交换表是空的。
- 逆向学习法 ：交换机通过分析接收到的帧 来建立映射关系。若从接口 x x x 收到一个源 MAC 地址为 A A A 的帧，交换机便推断出：要向 A A A 发送数据，应当通过接口 x x x 转发。
2. 自学习与转发的具体流程

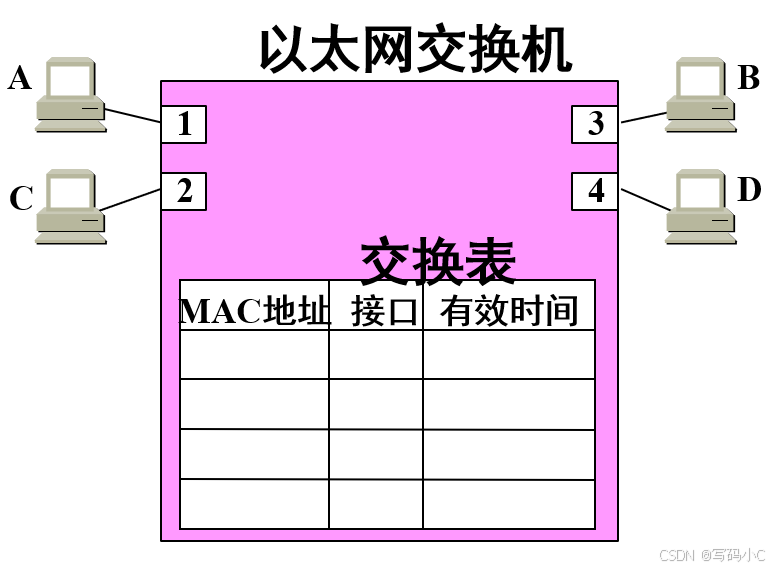

以下通过一个具体场景阐述交换机建立交换表及转发数据的全过程。假设主机 A、B、C、D 分别连接在交换机的接口 1、3、2、4 上。

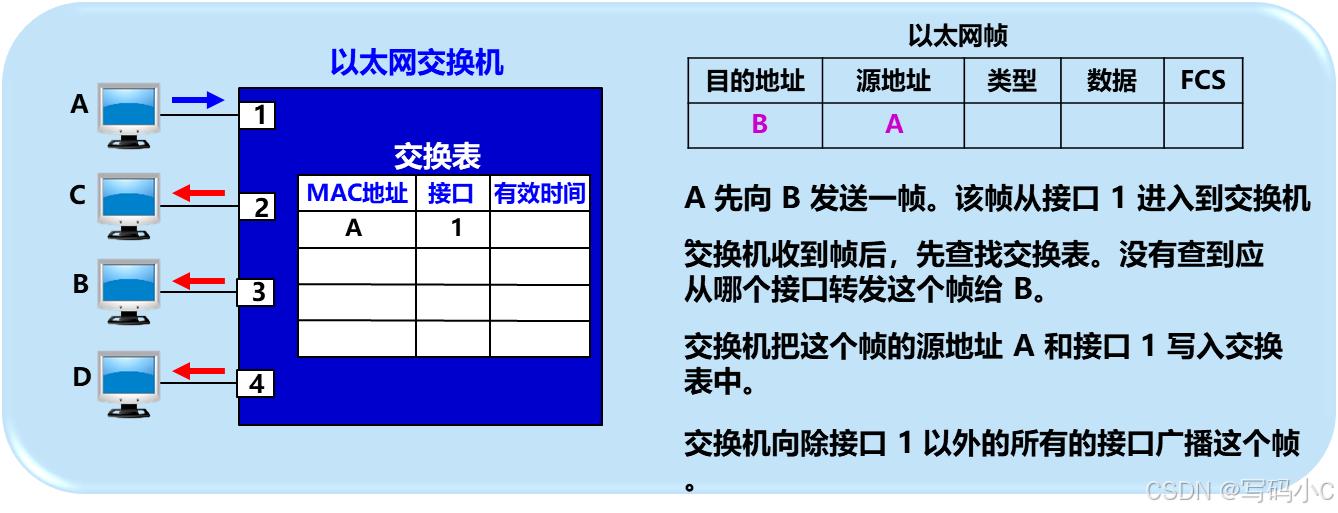

阶段一：初始通信（泛洪）
- 发送 ：主机 A 向主机 B 发送一帧。该帧从接口 1 进入交换机。
- 登记（自学习） ：交换机检查交换表，发现没有 A 的记录。于是将
(MAC A, 接口 1)写入交换表。 - 转发（泛洪） ：交换机查找目的地址 B，发现表中无记录。于是执行泛洪（翻译的术语叫做：Flooding） 操作，即向除接口 1 以外的所有接口（2、3、4）转发该帧。

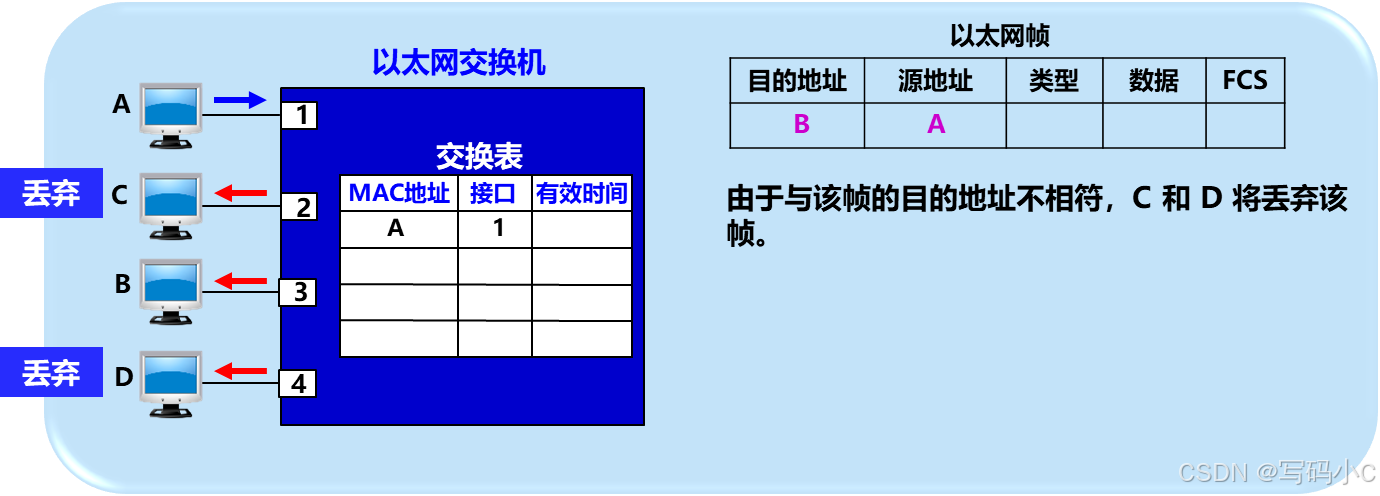

- 接收与丢弃 ：
- 主机 C 和 D 收到帧后，经由适配器硬件比对目的 MAC 地址，发现不匹配，予以丢弃。
- 主机 B 发现目的地址匹配，收下该帧。

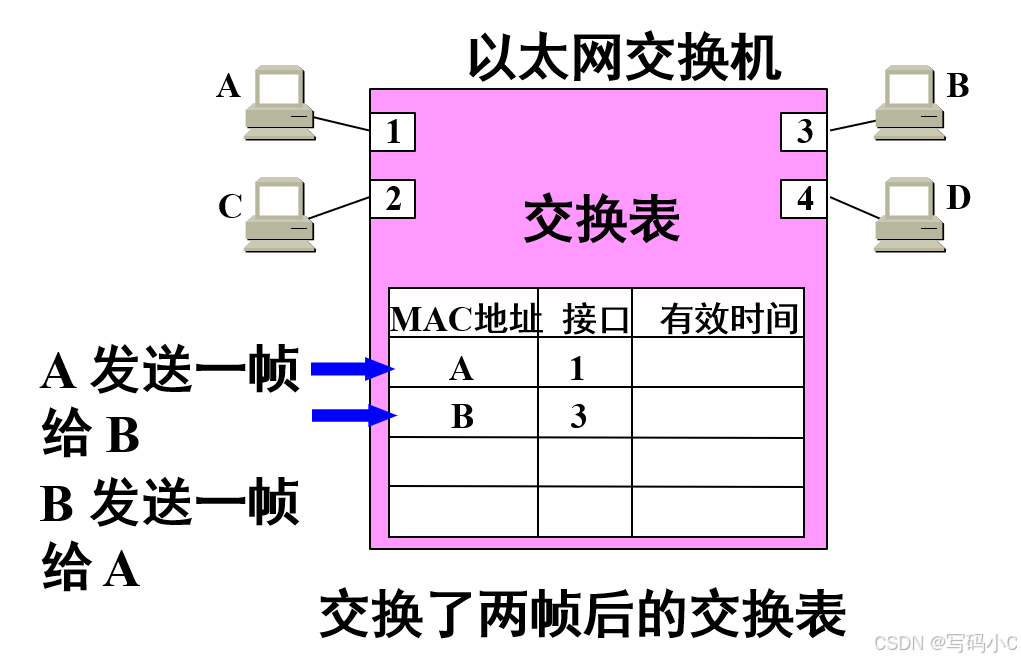

阶段二：后续通信（点对点转发）

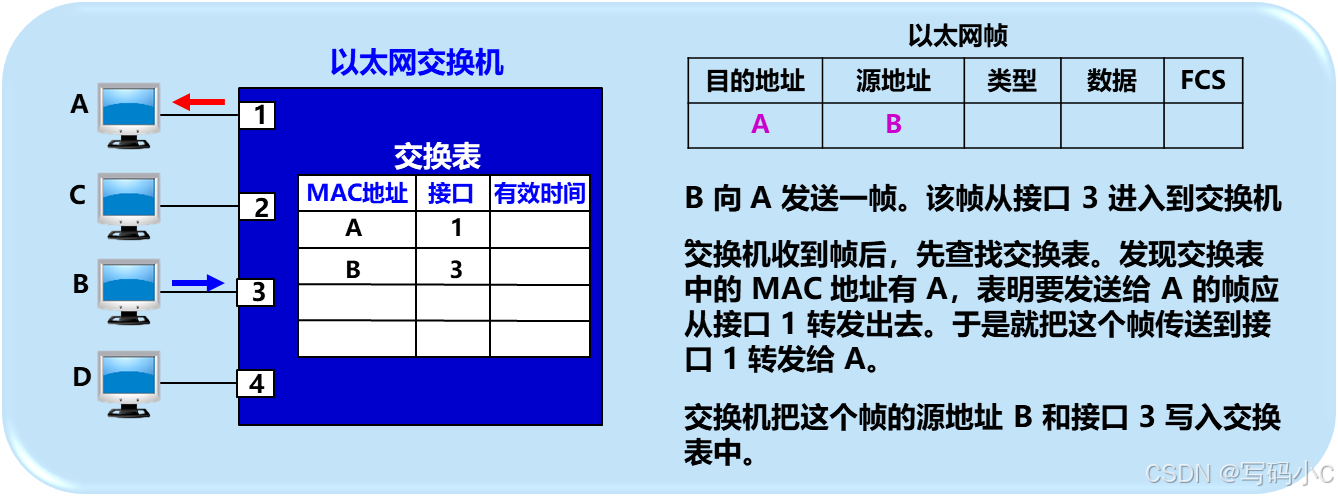

- 发送 ：主机 B 向主机 A 发送一帧作为回复。该帧从接口 3 进入交换机。
- 登记（自学习） ：交换机收到帧后，将源地址 B 与接口 3 的映射关系
(MAC B, 接口 3)写入交换表。 - 转发（明确转发） ：交换机查找目的地址 A。此时表中已有 A 的记录（指向接口 1）。于是，交换机直接将帧转发到接口 1，不再进行泛洪。

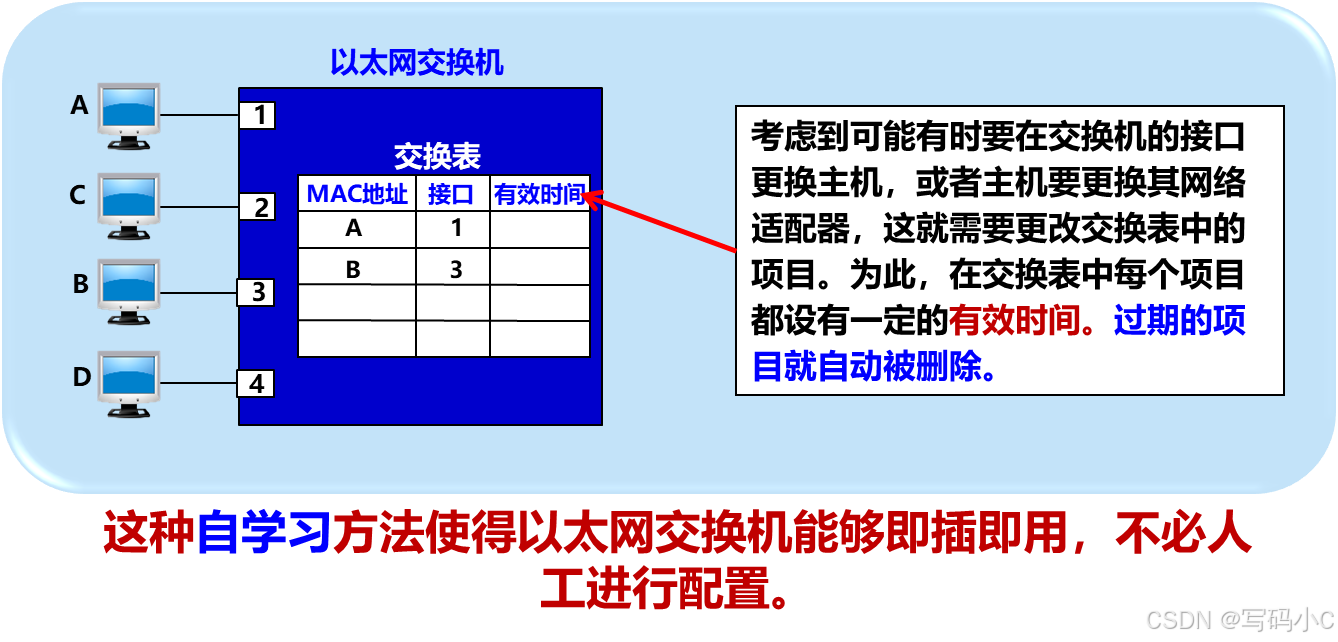

3. 表项的有效时间与维护
考虑到网络拓扑可能发生变化（如主机更换接口、更换网卡或下线），交换表中的每个项目都设有有效时间。
- 更新机制：每当交换机再次收到某个 MAC 地址发来的帧时，会更新该表项的有效时间。
- 老化机制：若在规定时间内未收到某 MAC 地址的帧，交换机会自动删除该过期的表项。
这种机制保证了交换机能够适应动态变化的网络环境，无需人工配置，真正实现了即插即用。
4. 交换机自学习与转发步骤归纳

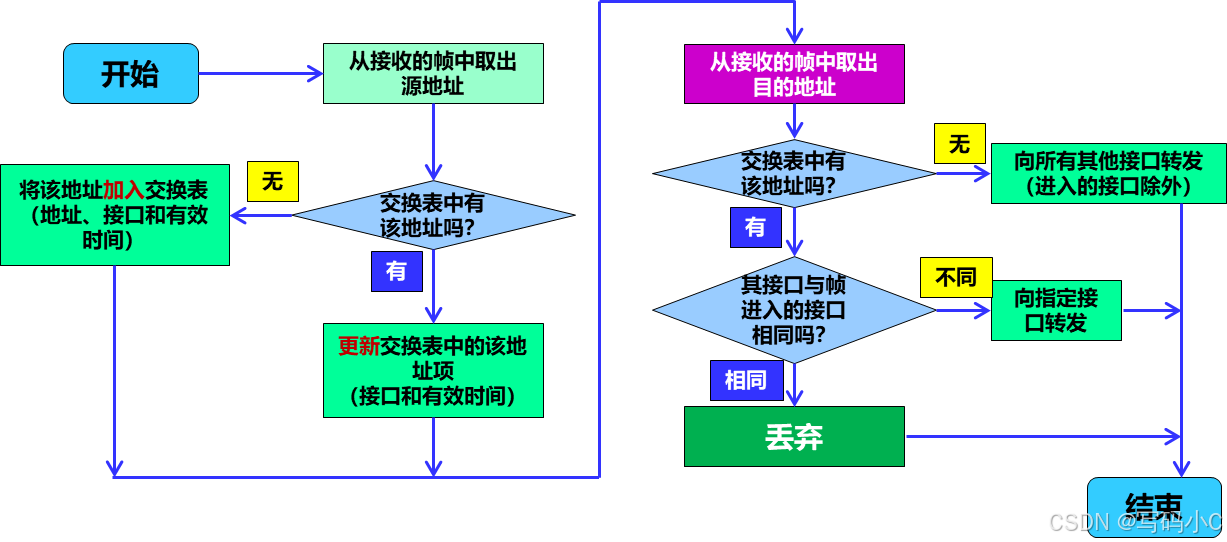

归纳流程图：
交换机处理接收到的每一帧的逻辑流程如下：
- 提取源地址 ：查看交换表中是否有源 MAC 地址的记录。
- 若无，新增该项目（地址、接口、当前时间）。
- 若有，更新该项目的有效时间。
- 提取目的地址 ：在交换表中查找目的 MAC 地址。
- 查不到：向除入接口外的所有接口转发（泛洪）。
- 查到了 ：
- 若出接口与入接口相同：丢弃该帧（通常发生在通过集线器互连的网段中，为了避免环路或重复）。
- 若出接口与入接口不同：向指定的出接口转发。
完整的过程演示和交换表的变化图：

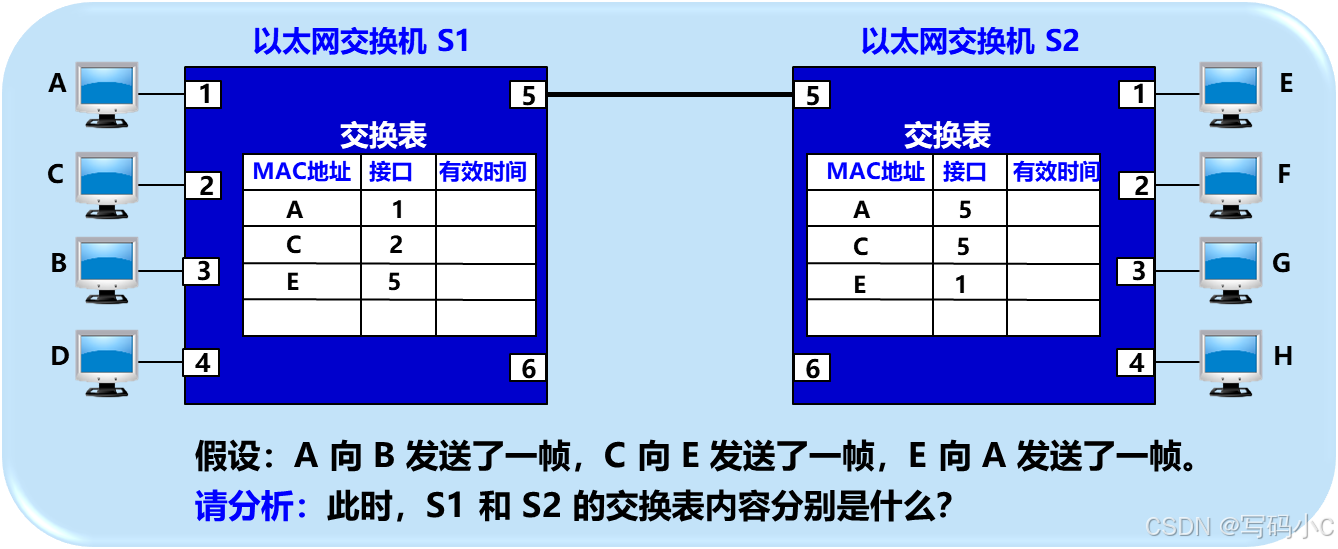

5. 多台交换机互连场景
当多台交换机互连时，自学习逻辑依然适用。一个接口可能对应多个 MAC 地址（该接口连接了另一台交换机）。
例如，若交换机 S1 的接口 5 连接到交换机 S2。当 S1 从接口 5 收到来自主机 C、D、E 的帧时，S1 的交换表中接口 5 将同时对应 C、D、E 等多个 MAC 地址。这表明通过接口 5 可以到达这些主机。
