【程序人生-Hello’s P2P】

计算机系统原理

大作业

题目程序人生-Hello's P2P

计算学部

摘要

本文以hello程序为研究载体，围绕"程序人生"全流程展开计算机系统原理探究，旨在具象化呈现编译链路、进程管理、存储管理与 I/O 管理的核心机制。研究过程中，通过 GCC、GDB、Readelf 等工具，追踪hello从预处理、编译、汇编、链接的生成过程，解析其在Ubuntu系统下的进程创建、程序替换、地址转换、内存映射及I/O交互逻辑。研究清晰展现了"预处理→编译→汇编→链接"的 P2P 链路与"用户态→内核态→硬件层"的 O2O 执行链路，揭示了写时复制、四级页表、TLB 缓存、中断驱动等关键优化机制的工作原理。本文通过小型程序串联系统底层知识，深入理解计算机系统的分层设计思想与资源管控逻辑，对深化系统原理认知、提升底层开发与问题排查能力具有实践意义。

关键词： hello 程序；计算机系统原理；编译链路；存储管理；I/O 管理

第1章概述

1.1 Hello简介

Hello 的程序人生遵循"P2P"与"O2O"全流程。从源码经预处理、编译、汇编、链接生成可执行文件，再由 bash 通过 fork 创建子进程、execve 替换地址空间启动运行；运行中通过存储管理实现地址转换与内存访问，借助 I/O 管理完成字符串打印与键盘输入，最终进程终止并回收资源，全程体现计算机系统的分层协作逻辑。

1.2 环境与工具

软硬件环境：Legion Y9000P IRX9 笔记本电脑（x86-64 架构）；Ubuntu 20.04 LTS 操作系统

开发与调试工具：GCC 9.4.0；GDB 9.2、Readelf 2.34、Objdump 2.34、Perf 5.4.0

1.3 中间结果

hello.c：源文件，包含hello程序核心逻辑。

hello.i：预处理文件，由hello.c经头文件展开、注释删除后生成。

hello.s：汇编文件，由hello.i编译生成，包含x86-64架构的汇编指令。

hello.o：可重定位目标文件，由hello.s汇编生成，含二进制机器码、符号表与重定位信息。

hello：可执行文件，由hello.o链接系统库生成，具备独立运行能力。

asm.txt/asm2.txt：反汇编文件，分别存储hello.o与hello的反汇编结果，用于指令分析。

hello_elf.txt：ELF 解析文件，记录hello的 ELF 文件头、节头表等结构信息。

1.4 本章小结

本章明确了hello程序的全生命周期流程与实验研究框架，梳理了实验所需的软硬件环境、工具链及中间产物。通过"P2P"编译链路与"O2O"执行链路的核心划分，为后续深入分析预处理、编译、汇编、链接、进程管理、存储管理及 I/O 管理等环节奠定了基础，确保实验按流程有序开展。

第2章预处理

2.1 预处理的概念与作用

预处理的概念：

预处理是 C 语言程序编译流程的第一步，核心作用是文本替换与清理------ 处理代码中的预处理指令、删除注释、处理条件编译等，最终生成纯 C 代码（.i文件）

预处理的作用：

1.头文件展开：将#include <stdio.h>这类指令替换为对应头文件（如/usr/include/stdio.h）的全部内容

2.宏替换：用实际的常量或者字符串来替换宏定义的符号（如#define MAX)

3.注释删除：将// 注释内容或/* 多行注释 */全部删除

4.条件编译处理：如#if DEBUG ... #endif，根据条件决定是否保留某段代码。

2.2在Ubuntu下预处理的命令

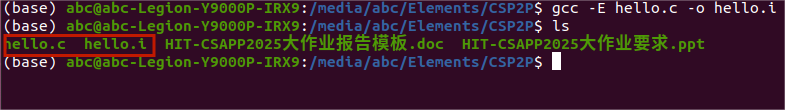

1.预处理命令：

gcc -E hello.c -o hello.i

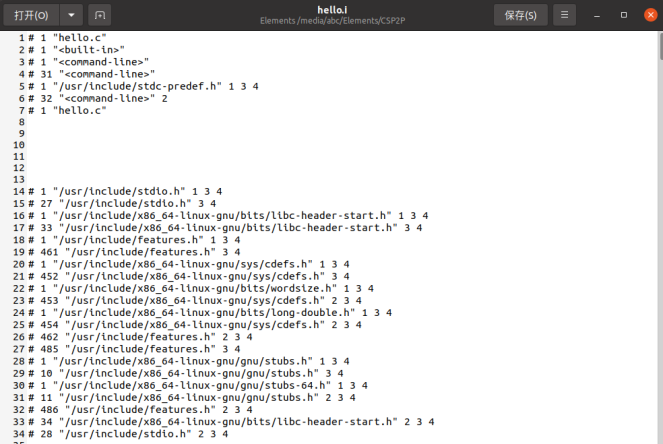

2.得到的hello.i文件如下所示

2.3 Hello的预处理结果解析

打开hello.i后，会发现文件变成了编译器友好的输入文件 ------ 原始hello.c中的注释全部消失了，无任何 #include 指令，所有 #include 都被替换为对应头文件的完整文本内容。头部包含大量展开的头文件内容。文件有三千多行，只有在文件末尾能看见原hello.c的代码。

2.4 本章小结

本章主要介绍了预处理的功能，核心是将hello.c转化为hello.i，并且通过将.c文件和.i文件进行对比，了解展开头文件、删除注释等预处理的功能。这一过程实现了将人类友好代码到编译器友好输入的转化，为后续编译环节奠定基础。

第3章编译

3.1 编译的概念与作用

编译的概念：

编译是 C 语言编译流程的核心环节，其本质是将预处理后完整的 C 代码（.i文件）翻译成机器可理解的汇编语言代码（.s文件），同时完成语法检查、语义分析与初步代码优化。

编译的作用：

1.语法与语义检查：验证hello.i的代码是否符合 C 语言规则，若有错误编译会直接报错并终止。

2.代码分析与转换：拆解C代码的逻辑结构，将语法翻译成对应架构的汇编指令。

3.初步代码优化：在不改变代码语义的前提下，提升后续执行效率。

3.2 在Ubuntu下编译的命令

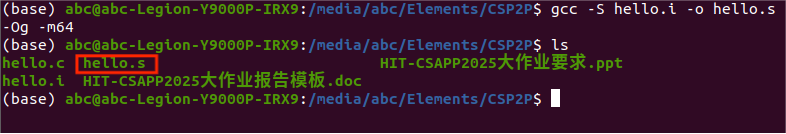

1.编译的命令：

gcc -S hello.i -o hello.s -Og -m64

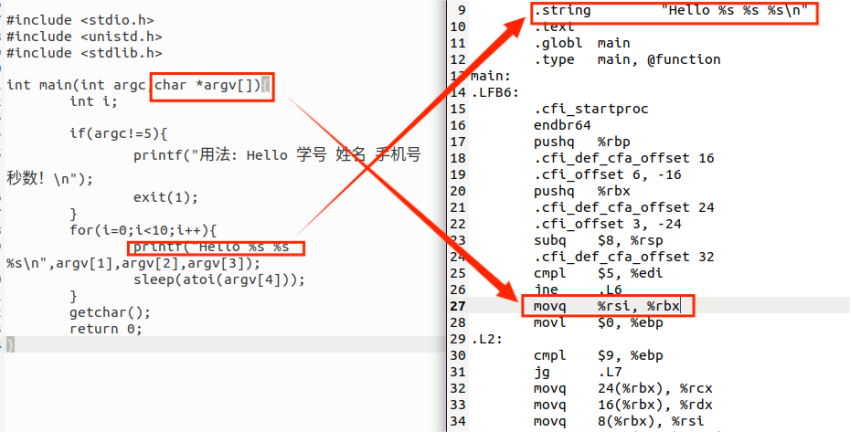

3.3 Hello的编译结果解析

3.3.1数据类型

（1）常量

1.字符串常量

中文字符串被转换为UTF-8编码的ASCII序列，存储于.rodata.str1.8段

2.数值常量在汇编中以 "立即数"（前缀$）形式直接嵌入指令

（2）变量（局部变量int i）

初始化i=0，用%ebp寄存器存储局部变量i

（3）数据类型（int,char*、char*[])

字符串常量本质是char*类型（指向字符序列的指针），编译器将其存储在.rodata段（只读数据段）

argv本质是char**（指针的指针），x86-64 架构中指针占 8 字节，因此通过 64 位寄存器（% rsi、% rbx）存储；

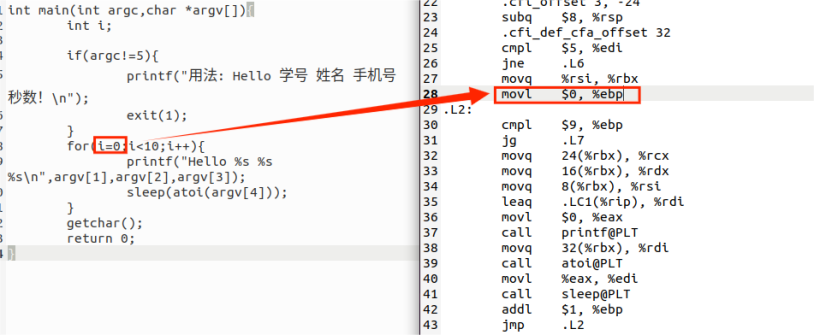

3.3.2赋值

赋初值（i=0），通过movl实现"立即数"到寄存系的传输

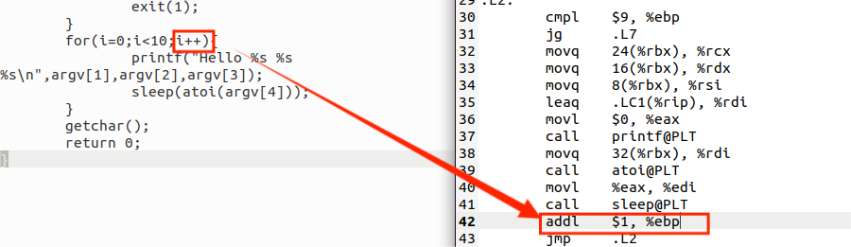

3.3.3算数操作

自增赋值（i++），通过addl，将%ebp与立即数 $1 相加后，结果存回%ebp

3.3.4关系操作

cmpl $5, %edi ; 比较argc（%edi）与5

jne .L6 ; 不相等则跳至.L6（错误处理分支）

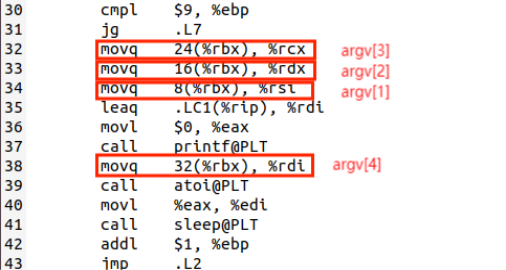

3.3.5数组/指针操作

指针数组的内存布局：argv 是 char** 类型，存储为连续的指针序列，每个指针占 8 字节，argv [0]、argv [1]、...、argv [n] 的地址依次相差 8 字节

3.3.6控制转移

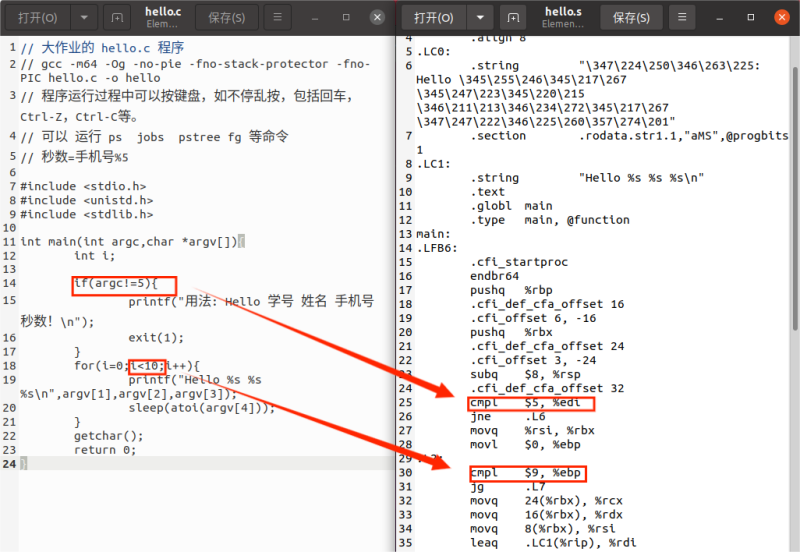

(1）if/else分支

cmpl $5, %edi ; 比较argc与5

jne .L6 ; argc!=5 → 跳至.L6（if分支）

movq %rsi, %rbx ; argc==5 → 执行else分支（循环初始化）

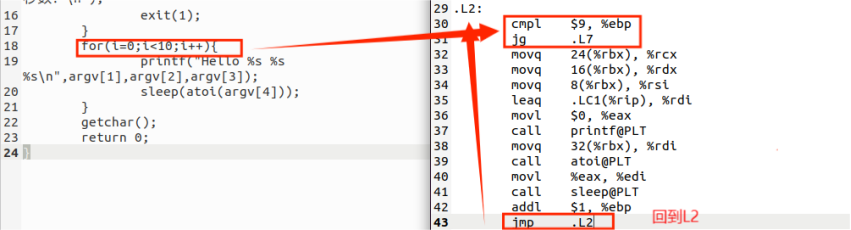

（2）for循环

cmpl $9, %ebp ; 条件判断：i<=9？

jg .L7 ; 不满足则跳至.L7（循环结束）

jmp .L2 ; 跳转回条件判断

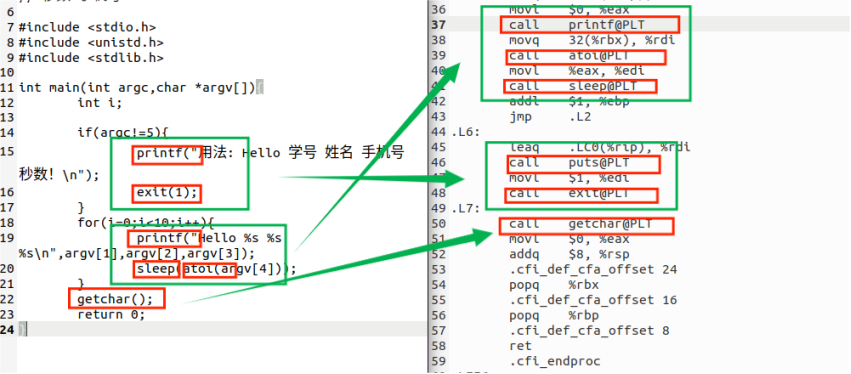

3.3.7函数操作

（1）参数传递

第一个printf:leaq .LC0(%rip), %rdi

无参数函数无显式参数传递指令，编译器直接生产call指令

(2)函数调用

循环内的printf 含%s占位符，必须保留原函数以解析动态参数（argv [1]-argv [3]）

错误分支的printf 是 "固定字符串 + 换行"，无格式解析需求，优化为puts可提升执行效率、相比 printf，省去格式符解析和可变参数处理的步骤。这也体现了编译有初步优化代码的功能，这种优化完全不改变程序语义，却能降低系统资源开销，

3.4 本章小结

本章围绕计算机的编译阶段展开，阐述了从预处理文件hello.i到汇编文件hello.s的转化过程，通过分析 C 语法与汇编指令的精准映射，呈现了高级语言到底层指令的完整链路，深入理解了计算机系统分层协作的核心逻辑，为后续汇编阶段生成二进制机器码奠定了基础。

第4章汇编

4.1 汇编的概念与作用

汇编的概念：

汇编是指汇编器将文本文件（.s)转换成二进制的机器语言指令，并把这些指令打包成可重定位从目标程序格式(.o)的过程。

汇编的作用：

1.指令翻译：将汇编指令逐行翻译成对应的二进制机器码，每个汇编指令对应一条机器码。

2.生成 ELF 格式文件：将翻译后的机器码、数据、符号表等按 ELF标准组织，生成.o文件，确保文件能被后续链接器识别和处理。

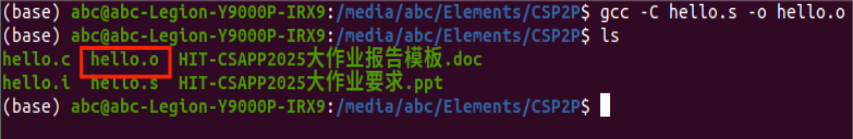

4.2 在Ubuntu下汇编的命令

汇编的命令：

gcc -C hello.s -o hello.o

4.3 可重定位目标elf格式

hello.o是二进制文件，，需用readelf等工具查看其结构和内容

可以在命令行中输入：

readelf -h -S hello.o

本次实验中，由于系统编译环境默认启用位置无关代码（PIC），生成的 hello.o 并非标准的可重定位目标文件（REL 格式），而是共享目标文件（DYN 格式）。两者的核心差异在于：

REL 格式：为静态链接设计，无程序头表，节地址为 0，仅包含重定位信息；

DYN 格式：支持动态加载，含程序头表，节地址为相对地址，保留重定位信息。

得到结果如下：

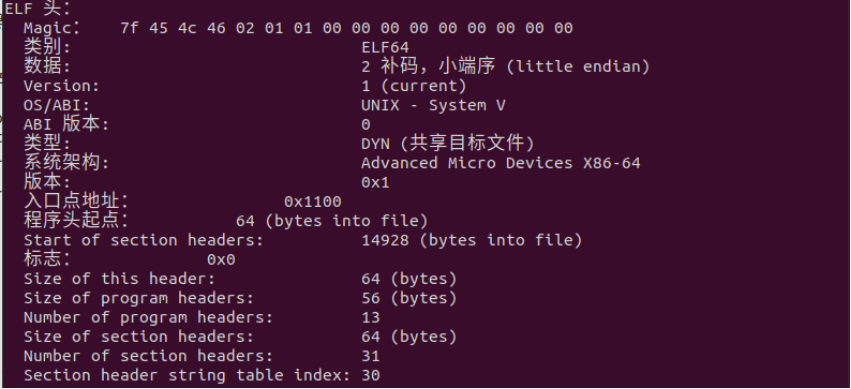

（1）ELF 文件头

文件头是 ELF 文件的 "总目录"，记录文件的基本信息，确保系统和工具能正确识别

（2）节头表

节头表记录每个节的名称、类型、偏移量、大小等信息，链接器通过节头表定位各类数据。

（3）重定位节

重定位是 "可重定位目标文件" 的核心特性 ------hello.o中引用的printf、atoi等函数定义在外部库中，汇编阶段无法获取其真实地址，因此用占位地址 + 重定位条目标记，链接器需通过重定位条目替换为真实地址。

（4）符号表

符号表记录所有符号的属性（是否定义、所属节、类型），重定位条目通过符号索引关联到符号表，明确需要重定位的符号是什么类型。

4.4 Hello.o的结果解析

通过命令objdump -d -r hello.o >asm.txt将hello.c的反汇编保存在文件asm.txt中

4.4.1机器语言的架构

x86-64 架构的机器语言是可变长度的二进制指令序列（十六进制表示），核心由 "操作码+ 寻址方式码+ 操作数+ 前缀" 四部分组成。

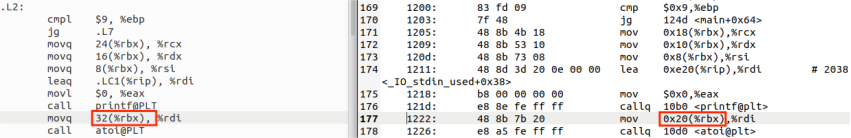

4.4.2常量

（1）数字常量

数字从十进制变成了16进制，无前缀标识（$)

（2）字符串常量

4...4.3分支转移

汇编指令用符号标签（.L6/.L2）来表示跳转目标，而在hello.o的反汇编中，直接用绝对地址或者相对地址表示跳转位置

4.4.4函数调用

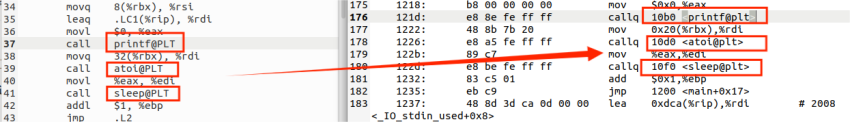

汇编指令用函数名+@PLA表示调用目标和链接类型，而在反汇编中在call指令后用真实偏移量表示跳转到 .plt 节的函数入口

4.5 本章小结

本章围绕汇编过程展开，首先明确汇编是将.s汇编文件转换为.o可重定位目标文件的过程，接着通过查看 ELF 的文件结构、objdump解析反汇编结果，解析了 ELF 格式与功能，了解了机器语言在反汇编中的表现形式。通过本章学习，可掌握汇编的基本流程、目标文件结构及反汇编结果的解析方法，理解重定位机制对后续链接过程的关键意义。

第5章链接

5.1 链接的概念与作用

链接的概念

链接是指链接器将一个或多个可重定位目标文件（.o）、系统库文件合并，完成符号解析与重定位，最终生成可执行目标文件的过程。

链接的作用

1.符号解析：解析目标文件中未定义的符号（如printf、atoi等外部库函数），将其关联到系统库中的实际定义。

2.重定位：根据符号解析结果，将.o文件中占位地址 + 重定位条目替换为可执行文件中的真实虚拟地址。

3.合并文件：将多个目标文件的.text（代码节）、.rodata（只读数据节）等合并为可执行文件的对应节，并生成.plt（过程链接表）、.got（全局偏移表）等动态链接相关节。

5.2 在Ubuntu下链接的命令

用 ld 命令，需要在链接时添加 crt1.o、crti.o、crtn.o 等启动文件

ld -o hello

/usr/lib/x86_64-linux-gnu/crt1.o

/usr/lib/x86_64-linux-gnu/crti.o

hello.o

-lc

/usr/lib/x86_64-linux-gnu/crtn.o

-dynamic-linker /lib64/ld-linux-x86-64.so.2

5.3 可执行目标文件hello的格式

使用命令查看 ELF 文件头（-h）、节头表（-S）、程序头表（-l）

readelf -h -S -l hello > hello_elf.txt

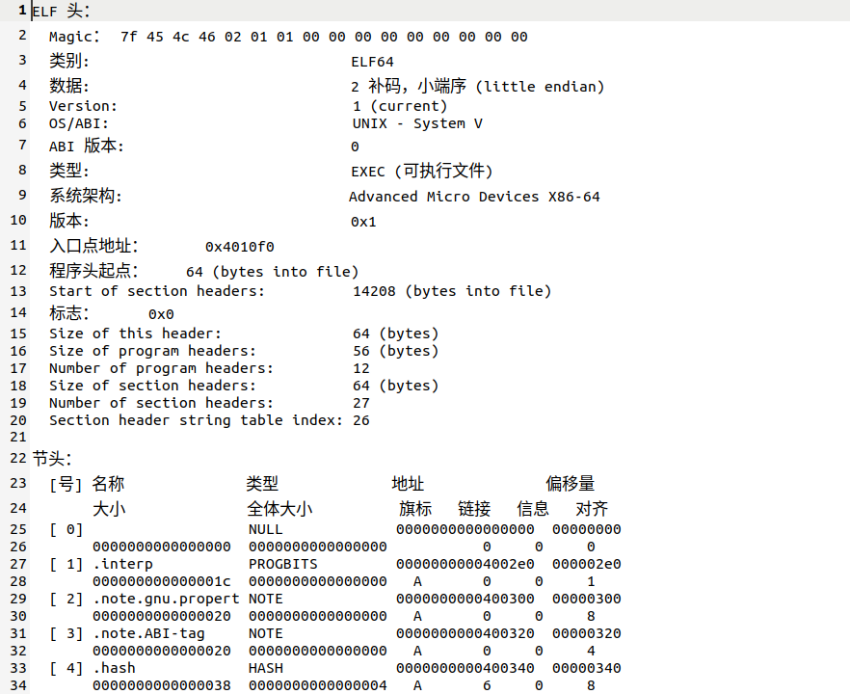

（1）ELF 文件头，与hello.o类似

Type类型从REL（可重定位文件）转为EXEC（可执行文件）

（2）节头表

对比 hello.o，hello 的节头表中无重定位节（如 .rela.text、.rela.data），因为链接阶段已完成所有重定位，地址已确定。

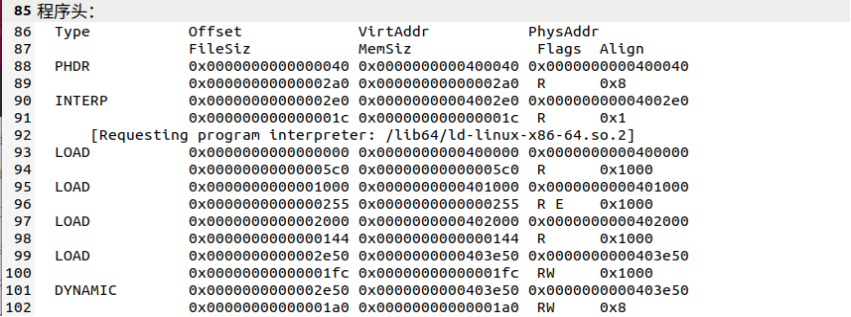

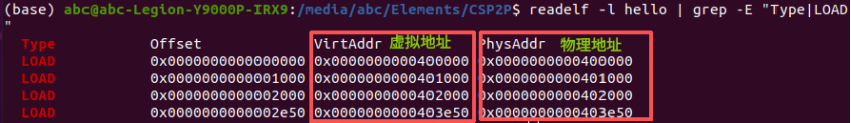

(3)程序头表

hello.o 无此部分，hello会显示多个段

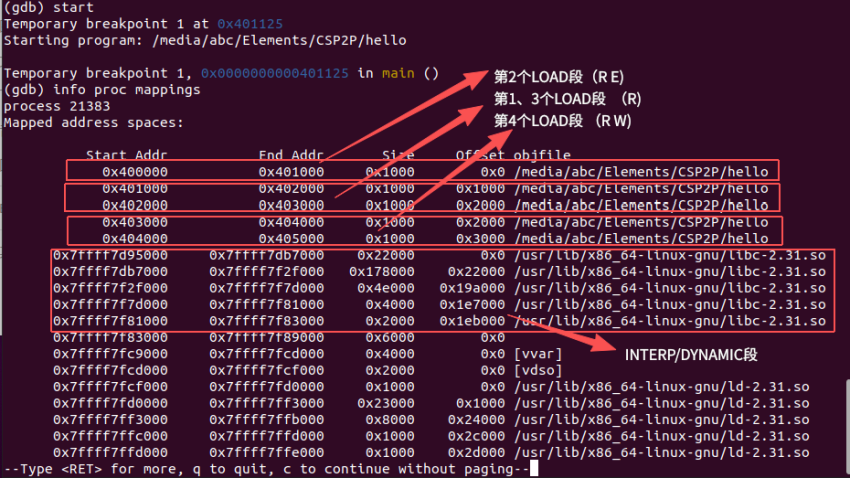

5.4 hello的虚拟地址空间

使用gdb加载hello，于5.3的ELF程序头表对照分析

ELF 程序头表的 LOAD 段直接映射为程序自身的内存段，虚拟起始地址、文件偏移、大小、对齐大小完全一致，非 LOAD 段（INTERP、DYNAMIC、GNU_STACK）则指导动态库加载、栈属性定义等关键行为

5.5 链接的重定位过程分析

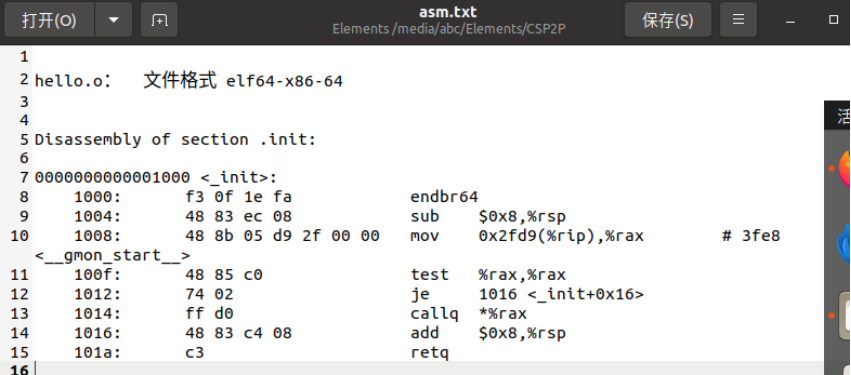

用命令objdump -d -r hello > asm2.txti

将可执行文件hello反汇编到文本文件asm2中

5.5.1. 内部重定位

重定位前：

指令中的偏移为0x0，重定位标记R_X86_64_PC32 .rodata-0x4表示：需将该地址修正为.rodata节的PC相对地址，偏移量为-0x4

重定位后：

得到逻辑相同的leaq指令，目标地址402000是.rodate节的真实虚拟地址。

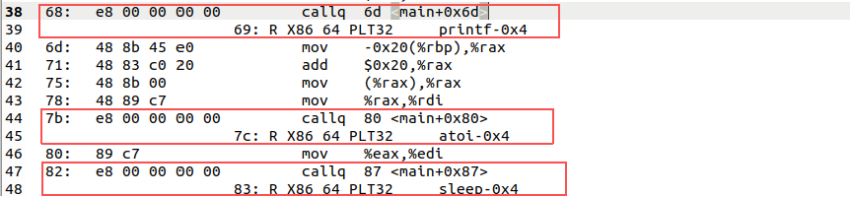

5.5.2.外部重定位（printf函数调用等）

重定位前：

重定位标记 R_X86_64_PLT32

重定位后：

占位地址被替换为真实地址，目标地址是.plt节中的入口地址

重定位的核心流程：

1.链接器读取 hello.o 的重定位节，获取每个占位地址的重定位信息；

2.结合 hello.o 的符号表和 libc.so 的符号表，解析目标地址；

3.修正 hello.o 中 .text 节的占位地址，生成最终的可执行文件 hello；

4.动态链接相关的外部符号（如 printf），通过 PLT/GOT 机制延迟绑定，运行时由动态链接器完成最终地址解析。

5.6 hello的执行流程

使用gdb/edb执行hello，说明从加载hello到_start，到call main,以及程序终止的所有过程（主要函数）。请列出其调用与跳转的各个子程序名或程序地址。

子程序名真实程序地址

_init（初始化入口） 0x401000

.plt（PLT 节起始） 0x400ff0

printf@plt（动态链接入口） 0x4010a0

__cxa_finalize@plt 0x4010b0

_start（ELF 入口） 0x4010f0

deregister_tm_clones 0x401100

register_tm_clones 0x401110

__do_global_dtors_aux 0x401118

frame_dummy 0x401120

main 0x401125

__libc_csu_init 0x4011f0

__libc_csu_fini 0x401260

_fini 0x401268

_exit 0xffffffff810a3b

5.7 Hello的动态链接分析

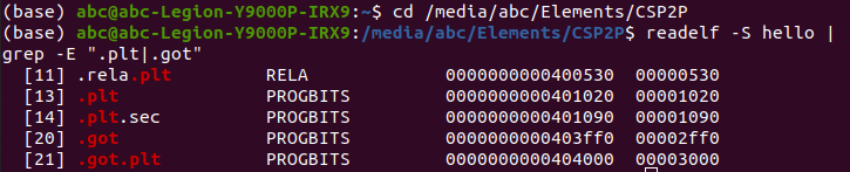

5.7.1获取动态链接真实地址

在终端执行readelf命令，获取hello程序 PLT/GOT 节的真实地址

5.7.2动态链接前的初始状态

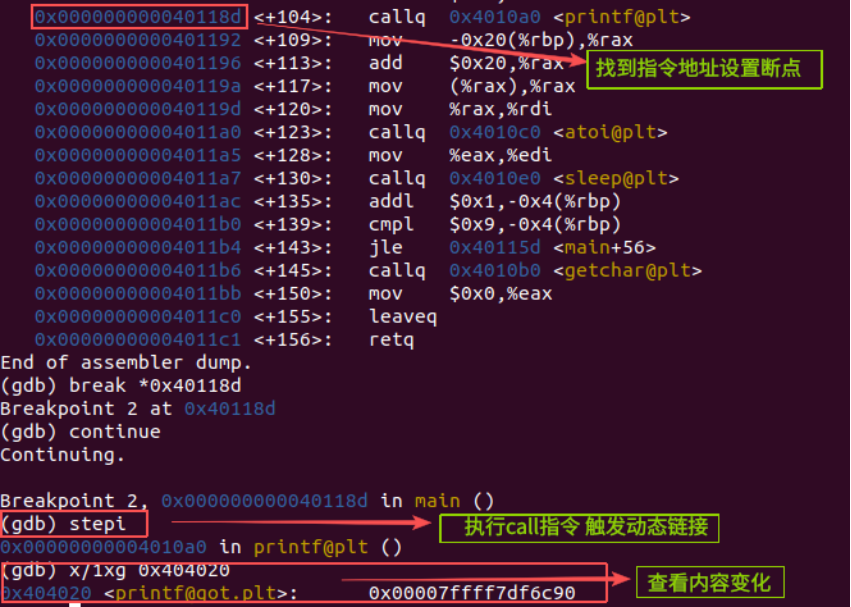

用gdb查看.got.plt节的初始内容

动态链接前，所有 GOT 表项的初始值均为 .plt 节内的随机指令地址

printf@plt 的初始指令为：

首先执行 endbr64 边界检查，然后通过 bnd jmpq 跳转到 printf@got.plt 存储的地址 0x401040；

由于 0x401040 是 .plt 节的 endbr64 指令地址，执行后会触发动态链接器的介入，开始解析 printf 的真实地址

5.7.3动态链接后PLT/GOT的内容

5.7.4前后 printf@got.plt 的内容变化

状态 printf@got.plt地址内容（真实值）地址归属

动态链接前 0x404020 0x0000000000401040 .plt 节占位地址

动态链接后 0x404020 0x00007ffff7df6c90 libc.so 真实函数地址

5.8 本章小结

本章分析hello程序的链接过程，明确链接的符号解析、重定位与文件合并核心功能。通过工具对比可重定位与可执行 ELF 文件格式差异，梳理虚拟地址映射、重定位流程及程序执行链路，重点验证了动态链接的 PLT/GOT 延迟绑定机制。

第6章 hello进程管理

6.1 进程的概念与作用

进程的概念：

进程是操作系统中正在运行的程序的执行实例，是操作系统进行资源分配和调度的基本单位。

进程的作用：

1.资源隔离：每个进程拥有独立的虚拟地址空间，保证程序运行的安全性。

2.并发执行：操作系统通过调度多个进程，提升 CPU 利用率。

3.资源分配载体：操作系统的内存、文件、网络等资源，都以进程为单位分配，每一个进程能独立使用自己的内存空间存储变量、读取命令行参数，不会和其他进程争抢资源。

6.2 简述壳Shell-bash的作用与处理流程

Shell 的作用：Shell是用户与操作系统内核之间的桥梁，本质是一个命令解释器。

bush的处理流程：(以hello程序为例）

1.命令解析：bash 接收命令后，先拆分指令，识别出./hello是要执行的可执行程序

2.创建子进程：bash 通过fork()系统调用创建一个新的子进程，避免执行hello时自身被覆盖；

3.程序替换：子进程调用execve()系统调用，将hello程序加载到自己的地址空间，覆盖原来从 bash 复制来的代码和数据，此时子进程的 PID 不变，但执行内容变成hello；

4.父进程等待：bash（父进程）调用wait()或waitpid()系统调用，暂停自身执行，等待hello子进程运行结束；

5.资源回收与结果反馈：hello执行完毕后，内核回收其资源并向 bash 发送SIGCHLD信号，bash 收到信号后回收子进程，然后恢复自身运行，等待用户输入下一条命令。

6.3 Hello的fork进程创建过程

1.父进程准备（bash 作为父进程）

你在 bash 终端输入./hello后，bash（父进程）解析命令，确定需要启动hello程序，此时 bash 会调用fork()系统调用，准备创建子进程。

2.内核创建子进程

内核接收到fork()调用后，为子进程分配新的 PID，并复制父进程的核心资源：

复制虚拟地址空间映射表，文件描述符和代码与数据

3.fork 的两次返回

父进程（bash）：fork()返回子进程的 PID，bash 通过这个 PID 感知子进程的存在；

子进程：fork()返回 0，子进程据此判断自己是新创建的进程，准备加载hello程序。

4.子进程的程序替换（execve）

子进程不会执行 bash 的代码，而是调用execve()系统调用：

释放从 bash 复制来的地址空间，将hello的 ELF 文件加载到子进程的虚拟地址空间，设置程序入口为hello的_start地址，子进程从此执行hello的代码。

5.父子进程的并发执行

父进程（bash）调用wait()等待子进程（hello）执行完毕；

子进程（hello）独立执行指令，完成打印、计算等功能，与 bash 并发运行。

6.4 Hello的execve过程

1.释放旧地址空间

子进程原本复制了 bash 的代码段、数据段等资源，execve 会先释放这些资源的虚拟地址映射。

2.映射 hello 的段到虚拟地址空间

内核根据hello的程序头表，将LOAD段通过mmap系统调用映射到子进程的虚拟地址空间。

3.设置程序入口

内核将程序计数器（PC）设置为hello的 ELF 入口点_start（0x4010f0），子进程从此开始执行hello的代码，而非 bash 的代码。

4.传递参数与环境变量

execve 会将命令行参和环境变量存入子进程的栈空间，供hello的main函数读取。

6.5 Hello的进程执行

6.5.1基本概念

控制流：程序计数器值的序列叫做控制流。每个进程对应一个逻辑控制流，内核通过调度让多个逻辑控制流交替执行。

进程上下文：内核重启被抢占进程所需的全部状态，包括通用寄存器值、程序计数器（PC）、用户栈、页表、打开的文件描述符等。

进程时间片:调度器为进程分配的单次 CPU 占用时间

6.5.2进程调度

进程调度的核心是内核调度器通过时间分片实现多任务并发，过程如下

1.控制流的切换：内核调度器从就绪队列选中hello，恢复其进程上下文（加载保存的寄存器、PC 等），hello的逻辑控制流开始执行，此时占用 CPU 的时间片。

2.时间片分配：当hello的时间片耗尽，定时器中断触发内核抢占，内核保存hello的上下文，将其逻辑控制流暂停，切换到其他进程的控制流执行。

3.后续调度：待hello再次被调度器选中，内核恢复其保存的上下文，hello的控制流从暂停处继续执行，直到时间片再次耗尽或进程终止。

6.5.3用户态与核心态的转换

用户态：hello执行自身代码时，处理器的模式位未置位，进程运行在用户态。此时hello只能执行非特权指令，仅能访问自身的私有地址空间，无法直接访问内核内存或硬件资源。

核心态：当hello调用printf时，会通过异常机制触发内核陷阱，处理器置位模式位，hello切换到核心态，此时进程可执行特权指令。

6.6 hello的异常与信号处理

6.6.1hello执行过程中会出现的异常

异常分类触发场景对应信号处理方式

异步中断按下Ctrl+C SIGINT 终止进程

异步中断按下Ctrl+Z SIGTSTP 暂停进程

同步陷阱调用exit()函数 SIGCHLD 通知父进程（bash)

同步故障非法内存访问 SIGSEGV 终止进程并生成core转储文件

同步故障除零错误 SIGFPE 终止进程

同步终止执行非法指令 SIGILL 终止进程

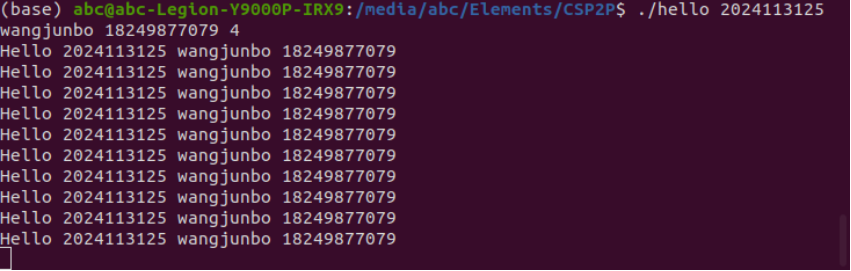

6.6.2正常运行

程序会打印第 1 条Hello 2024113125 wangjunbo 18249877079，然后进入4秒休眠，然后再次打印，循环打印十条

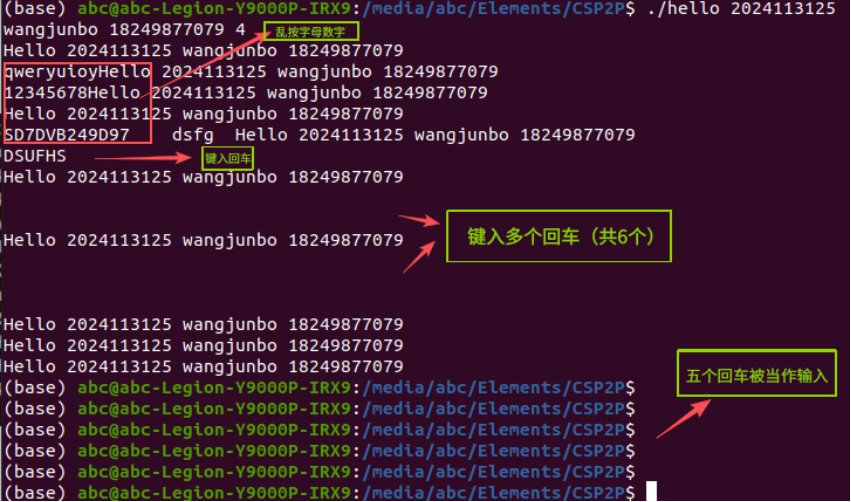

6.6.3不断乱按数字字母，回车

在运行过程中不断乱按，程序会正常循环输出Hello 2024113125 wangjunbo 18249877079，但是前面会出现乱按的数字字母

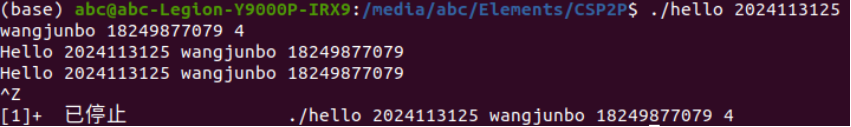

6.6.4键入Ctrl+z

Ctrl+Z触发 Linux 的SIGTSTP信号，属于异步中断,系统暂停进程

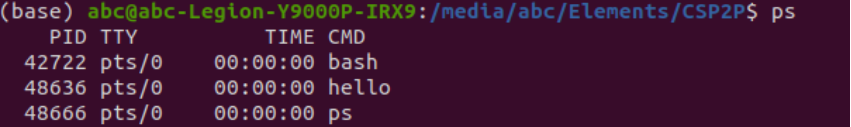

（1）运行ps

ps 命令查看hello进程状态

PID表示进程ID，CMD显示程序是否运行

（2）运行jobs

jobs命令查看暂停的hello作业

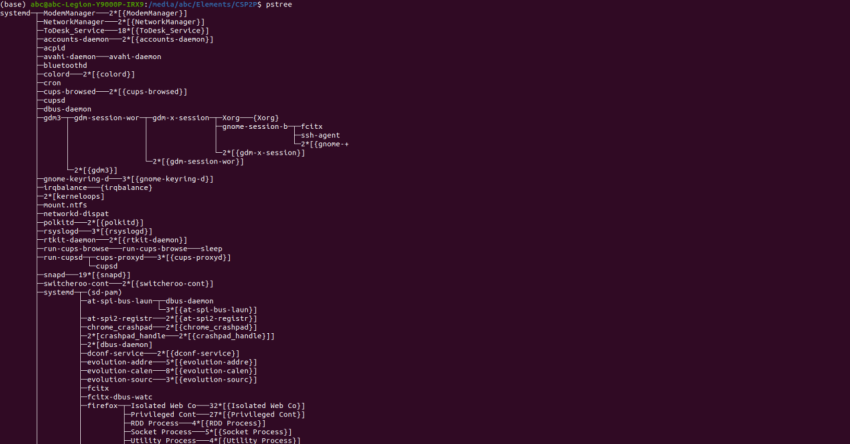

（3）运行pstree

pstree命令查看hello的进程树

可以看到hello是bash的子进程

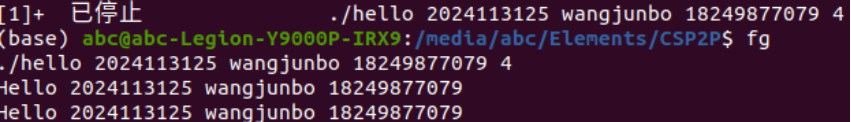

（4）运行fg

键入回车，输出会直接换行，但是循环结束后getchar()函数只会读取第一个回车，剩下的在终端当作输入

程序会继续执行，恢复进程运行

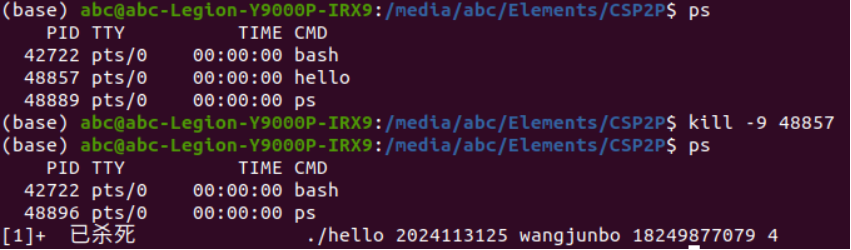

（5）运行kill

用ps获取hello的PID，然后kill+信号编号+PID即可杀死程序，进程立即终止。

6.6.5键入Ctrl-c

Ctrl-C直接触发程序终止

6.7本章小结

本章围绕hello程序，，分析了进程管理的核心机制。从进程的概念与作用出发，随后梳理了 bash 启动hello的流程，以及用户态与核心态的权限隔离与切换机制。异常与信号处理部分，呈现了hello进程从创建、执行到终止的全流程

第7章 hello的存储管理

7.1 hello的存储器地址空间

1.概念：

逻辑地址：程序代码中使用的地址，需经段式管理转换为线性地址。

线性地址：段式管理的输出、页式管理的输入，是连接逻辑地址与物理地址的中间地址。

虚拟地址：进程看到的独立地址空间，与物理地址无关，需经页式管理映射到物理地址。

物理地址：内存硬件实际的地址，是数据真正存储的位置。

2.hello的的地址空间

地址转换关系：hello的逻辑地址（代码段偏移0x10f0）

→ 线性地址（0x400000 + 0x10f0 = 0x4010f0）

→ 物理地址（内核通过页表映射得到）

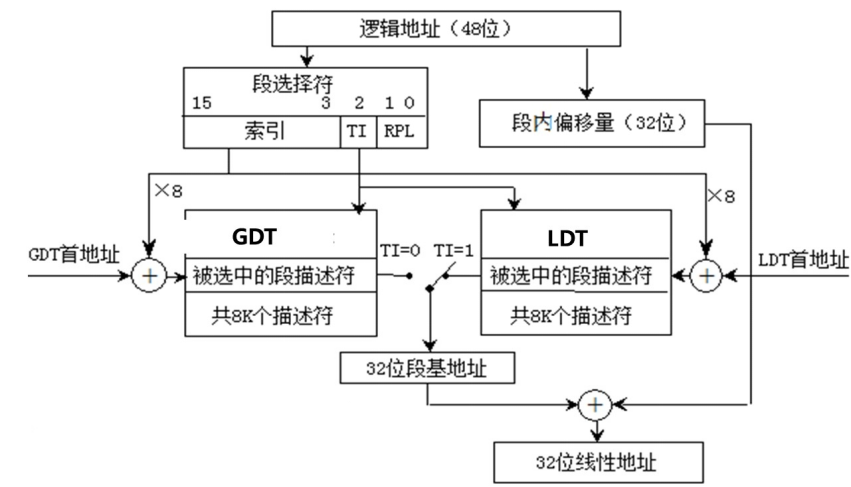

7.2 Intel逻辑地址到线性地址的变换-段式管理

段式管理的核心是通过段选择子和段描述符表（GDT/LDT），将 48 位逻辑地址拆分为16 位段选择子和32 位段内偏移，最终转换为 32 位线性地址：

1.逻辑地址拆分：48 位逻辑地址中，高 16 位是段选择子，低 32 位是段内偏移（有效地址）；

2.段描述符查找：段选择子的TI位决定查找 GDT或 LDT，索引值指向描述符表中的具体段描述符；

3.线性地址计算：从段描述符中取出 32 位段基地址，与 32 位段内偏移相加，得到最终的 32 位线性地址。

7.3 Hello的线性地址到物理地址的变换-页式管理

页式管理是将线性地址与物理地址建立映射的核心机制，流程如下：

1.地址拆分：x86-64将 48 位虚拟地址拆分为四级页表索引（PML4/PDPT/PD/PT，各 9 位） + 页内偏移（12 位）。

2.页表映射：内核通过页表项（PTE）记录虚拟页 (VP) 与物理页 (PP) 的映射关系，PTE 的有效位标识虚拟页是否缓存在物理内存中。

3.地址转换：若 PTE 有效（VM 页命中），则从 PTE 中提取物理页框号，与页内偏移拼接得到物理地址；若无效则触发缺页中断，从磁盘加载虚拟页到物理内存后再完成映射。

hello的页式转换:

运行hello并获取PID，查看虚拟地址映射，得到00401000-00402000是hello的代码段虚拟页（VP）

虚拟页对应的磁盘文件位置为08:01 728408，验证了虚拟页未缓存时从磁盘加载的逻辑，该虚拟页已被内核映射到物理内存（PTE 有效位为 1）

7.4 TLB与四级页表支持下的VA到PA的变换

x86-64采用PML4→PDPT→PD→PT四级页表，将虚拟地址拆分为 9+9+9+9+12 位（四级索引+页内偏移），大幅减少页表占用的内存空间。

1.四级页表的地址拆：

虚拟地址拆分为VPN1~VPN4（虚拟页号）和VPO（页内偏移），对应 x86-64 将 48 位虚拟地址拆分为四级索引 + 页内偏移

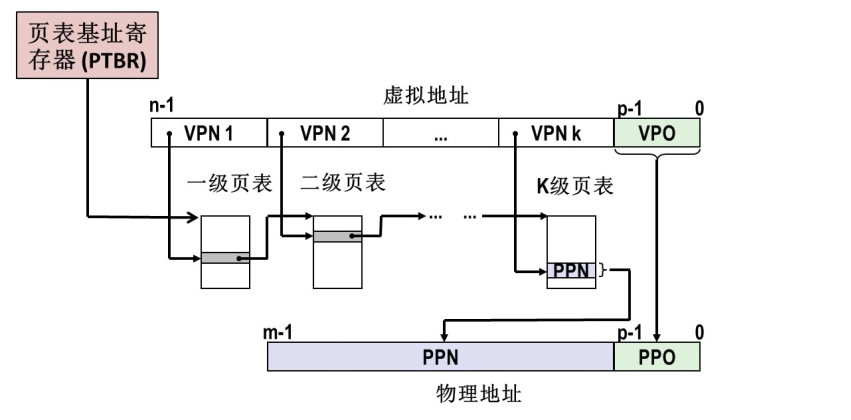

2.四级页表的转换流程：

从页表基址寄存器 (PTBR)指向的PML4（一级页表）开始，依次用VPN1~VPN4查找四级页表，最终从 PT（四级页表）中提取PPN（物理页号），与VPO拼接得到物理地址。

3.TLB 的加速作用：

TLB 缓存最近使用的VPN→PPN映射关系，若查询命中则直接获取PPN，跳过图解中的多级页表遍历流程，大幅提升地址转换速度。

7.5 三级Cache支持下的物理内存访问

三级 Cache（L1/L2/L3）是 CPU 与物理内存之间的高速缓存层级，基于时间局部性（近期访问的内存会被重复访问）和空间局部性（访问内存时会同时访问相邻数据），将物理内存中的数据缓存到 Cache 中，减少 CPU 访问物理内存的延迟：

Cache 层级：

L1 Cache：CPU 核心独占，容量最小、速度最快；

L2 Cache：CPU 核心独占，容量中等、速度中等；

L3 Cache：CPU 所有核心共享，容量最大、速度最慢；

访问流程：

CPU 访问物理内存时，依次查询 L1→L2→L3→物理内存：若命中则直接读取；若未命中则从下一级加载数据到当前 Cache。只有在所有三级缓存都未命中的情况下，才会真正发起对主存的访问。主存的访问往返之间远高于L1/L2/L3缓存的访问延迟，取回的缓存行首先被装载到L3，再逐级上反，满足CPU的读写需求。

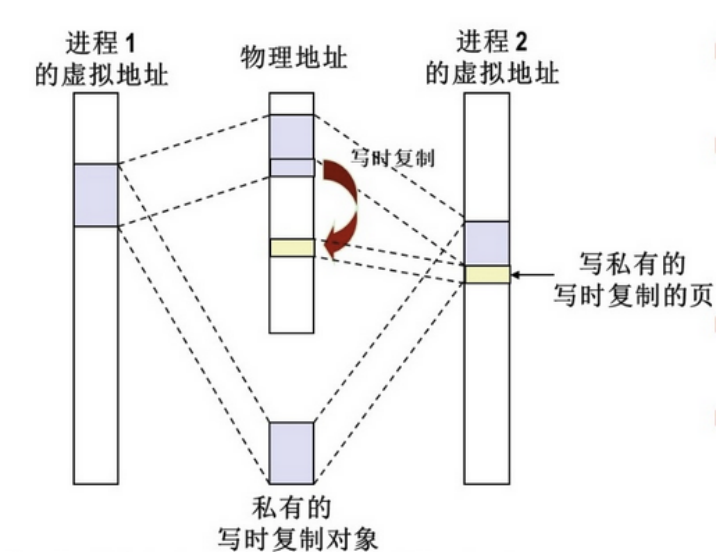

7.6 hello进程fork时的内存映射

bash 通过fork()创建hello子进程时，内核采用写时复制（COW）优化内存映射：

1.共享物理页：fork()执行时，内核不为hello子进程分配新物理内存，而是让父子进程（bash 为进程 1，hello为进程 2）共享所有物理页框，仅复制父进程的页表（PTE）。

2.页表项权限标：内核将共享页的 PTE权限设为只读，并标记为 "写时复制页"。3.写时复制触发：若hello子进程仅读取内存（如读取命令行参数），则持续共享物理页框，无内存复制；若hello尝试修改内存（如修改局部变量），则触发保护故障（缺页中断），内核执行图解中的三步操作：

1.为该页分配新物理页框，复制原数据；

2.更新hello的 PTE，指向新物理页框并修改权限为可写；

3.重新执行写指令，完成数据修改。

二、hello进程 fork 时的内存映射

1.fork 阶段：bash（进程 1）与hello（进程 2）的虚拟地址空间中，0x400000~0x402000代码段指向同一物理页框，PTE 标记为只读 + COW。

2.execve 阶段：hello调用execve()后，会释放原有共享页的映射，重新建立自身 ELF 文件的虚拟地址映射，因此写时复制机制在hello进程中作用时间极短，但仍避免了 fork 时大量物理内存的复制。

3.若触发写操作：若在execve()前修改内存，则触发图解中的保护故障，内核为hello分配新物理页框，完成写时复制。

7.7 hello进程execve时的内存映射

hello子进程在fork()后调用execve()加载自身 ELF 文件时，内核会完全重建子进程的虚拟地址空间，核心流程如下：

1.释放旧地址空间：销毁fork()时从 bash 继承的所有虚拟地址映射，释放对应的页表项，但物理页框若为共享（COW）则保留；

2.解析 ELF 程序头：读取hello的 ELF 文件头和程序头表，识别LOAD段的虚拟地址、权限、偏移等信息；

3.建立新虚拟映射：通过mmap()系统调用，将hello的LOAD段映射到固定虚拟地址（如0x400000），设置对应权限；

4.加载动态库与初始化：若hello依赖动态库（如libc.so），则为动态库分配虚拟地址并映射，同时初始化栈空间（传入命令行参数、环境变量）；

5.设置程序入口：将程序计数器（PC）指向hello的_start入口（0x4010f0），子进程从此执行hello代码而非 bash 代码。

7.8 缺页故障与缺页中断处理

hello程序运行时，内核采用按需分页策略 ------ 仅当进程访问某虚拟页且该页未映射到物理内存时，才触发缺页故障，进而执行缺页中断处理，核心流程如下：

1.缺页故障触发：CPU 访问hello的虚拟地址（如首次访问0x4010f0）时，若对应的页表项（PTE）有效位为 0（虚拟页未缓存到物理内存），则触发缺页异常。

2.缺页中断处理：

(1)内核检查虚拟地址合法性：若为非法地址（如越界访问），触发SIGSEGV信号终止hello；若地址合法，为该虚拟页分配物理页框;

(2)更新页表项：将 PTE 的有效位设为 1，关联新分配的物理页框；

(3)重启故障指令：CPU 重新执行触发缺页的指令，此时虚拟页已映射到物理内存，指令正常执行。

7.9本章小结

本章以hello程序为核心载体，层层递进解析了操作系统存储管理的核心逻辑：首先明确逻辑地址、线性地址、虚拟地址与物理地址的定义及转换关系，构成存储管理的基础框架；接着阐释段式管理将hello的逻辑地址转换为线性地址的核心流程；随后通过页式管理实现线性地址到物理地址的映射，四级页表减少页表内存占用，TLB 则缓存映射关系大幅提升地址转换效率。在此基础上，三级 Cache 降低 CPU 访问延迟，fork 创建hello子进程时优化内存共享，execve 则重建地址空间完成程序替换。整体而言，本章呈现了hello程序从地址转换到内存映射、异常处理的全链路存储管理逻辑，体现了操作系统对内存资源的精细化管控与性能优化思路。

第8章 hello的IO管理

8.1 Linux的IO设备管理方法

Linux 将所有 I/O 设备抽象为文件，核心管理方法如下：

1.设备文件化：每个 I/O 设备对应/dev目录下的一个设备文，hello的标准输出（stdout）对应设备文件/dev/tty，文件描述符为 1。

2.统一接口封装：内核通过文件系统接口（open/read/write/close）屏蔽设备硬件差异，hello无需区分终端、磁盘等设备类型，只需调用统一系统调用即可完成 I/O 操作。

3.设备驱动分层：内核通过设备驱动程序实现硬件控制，驱动分为字符设备驱动、块设备驱动等，hello的打印操作最终由tty驱动完成硬件交互。

可见hello的 stdout（文件描述符 1）映射到终端设备文件/dev/pts/0，验证了 Linux "设备文件化" 的管理机制，hello通过操作该设备文件实现字符串打印。

8.2 简述Unix IO接口及其函数

Unix 提供统一的 I/O 接口，hello的打印与输入操作依赖以下核心函数，按调用流程分类如下：

1.核心系统调用（内核态接口）

write(int fd, const void *buf, size_t count)：向文件描述符fd对应的设备写入count字节数据，hello的printf最终调用该函数向 stdout（fd=1）写入字符串。

read(int fd, void *buf, size_t count)：从文件描述符fd读取count字节数据，hello的getchar最终调用该函数从 stdin（fd=0）读取键盘输入。

open(const char *pathname, int flags)：打开设备文件或普通文件，返回文件描述符，hello运行时由内核自动打开 stdin/stdout/stderr（fd=0/1/2）。

close(int fd)：关闭文件描述符，释放内核资源，hello退出时自动关闭所有打开的文件描述符。

2.标准库函数（用户态封装）

printf(const char *format, ...)：格式化输出函数，封装vsprintf（字符串格式化）和write（系统调用），hello通过它实现带参数的字符串打印。

getchar(void)：读取单个字符，封装read系统调用，从 stdin 读取字符直至回车触发返回，hello通过它等待用户输入。

puts(const char *s)：输出字符串并换行，hello错误分支的printf被编译器优化为puts，减少格式解析开销。

3.调用关系梳理

hello的 I/O 操作链路：printf/getchar（标准库）→ vsprintf/read（底层封装）→ write/read（系统调用）→ 设备驱动 → 硬件（终端）。

8.3 printf的实现分析

一、用户态

格式化字符串生成：

hello中printf("Hello %s %s %s\n", argv[1], argv[2], argv[3])调用后，printf会调用 vsprintf函数，解析格式化字符串中的%s占位符，将命令行参数argv[1]/argv[2]/argv[3]与固定字符串拼接，生成完整的 ASCII 码字符串。

行缓冲触发条件：

printf默认启用行缓冲，缓冲区大小通常为 4096 字节，满足以下条件之一时触发数据写入：

输出字符串包含换行符\n（hello的打印逻辑满足此条件）；

缓冲区被写满；

程序调用fflush(stdout)主动刷新；

程序正常退出或调用exit。

二、系统调用

缓冲区刷新后，printf通过 write系统调用发起 I/O 请求，传入三个核心参数：文件描述符fd=1，用户态缓冲区地址，字符串长度。

write系统调用的底层实现依赖 syscall指令，触发以下流程：CPU 执行syscall指令后，将用户态寄存器值保存到内核栈，切换特权级；通过系统调用号查找内核态的系统调用表，定位sys_write函数并执行。

三、内核态

1.sys_write函数处理

内核收到write请求后，通过文件描述符fd=1找到对应的终端设备（如/dev/pts/0），进而调用终端驱动程序（tty驱动）的写接口。

2.字符显示驱动的转换逻辑：

终端驱动程序收到内核缓冲区的 ASCII 码后，通过字模库完成 ASCII 码到显示点阵的转换：字模库存储每个 ASCII 字符的点阵数据，驱动程序根据 ASCII 码查找字模库，提取对应的点阵数据，再转换为显存（VRAM）支持的 RGB 颜色信息。

四、硬件层

1.数据写入显存（VRAM）：

终端驱动将转换后的 RGB 颜色信息写入显存（VRAM），显存是一块专门用于存储图像数据的内存区域，每个存储单元对应屏幕上一个像素点的 RGB 分量。例如hello打印的字符'H'，其点阵对应的像素点 RGB 信息会被写入显存的对应位置，形成字符的可视化图像。

2.显示芯片扫描与屏幕输出：

显示芯片（GPU）按固定刷新频率（如 60Hz）逐行扫描显存：从显存起始地址开始，依次读取每个像素点的 RGB 分量数据；通过信号线将 RGB 数据传输到液晶显示器（LCD），显示器根据数据控制每个像素点的发光强度，最终在屏幕上呈现出hello的打印字符串。

hello的printf实现链路可概括为：

vsprintf格式化 ASCII 字符串 → 行缓冲触发 → write系统调用 → syscall陷阱切换 → 内核sys_write处理 → tty驱动字模转换 → 数据写入 VRAM → GPU 扫描显示 → 屏幕呈现。

8.4 getchar的实现分析

一、内核态

1.键盘中断触发：

当用户按下键盘按键时，键盘控制器会向 CPU 发送异步中断请求（IRQ1），打断当前正在执行的进程（包括hello），触发 CPU 的中断响应机制。

2.中断服务子程序（ISR）处理：

CPU 响应中断后，切换到内核态，执行键盘中断服务子程序：

读取按键扫描码；

扫描码转 ASCII 码；

存入键盘缓冲区。

3.中断返回：

中断处理完成后，CPU 恢复被打断进程（hello）的上下文，hello从暂停处继续执行，整个中断处理过程对用户态程序透明。

二、用户态

1.getchar 的函数封装：

hello调用getchar()时，本质是调用标准库封装的输入函数，核心是同步调用read系统调用，传入参数：

文件描述符fd=0（对应标准输入 stdin，绑定键盘设备）；

缓冲区地址（仅存储1个字符，因getchar仅读取单个字符）；

读取长度1（仅获取一个ASCII码）。

2.阻塞等待输入：

若调用read时，内核的键盘缓冲区为空，hello进程会进入阻塞状态，无数据则使进程休眠，直至有中断事件唤醒。

3.唤醒与数据返回：

按下按键，触发键盘中断，内核会唤醒等待队列中的hello进程，将其移回运行队列：

内核从键盘缓冲区读取第一个ASCII码，复制到hello的用户态缓冲区；

read系统调用返回读取的字符数（1），getchar从缓冲区取出该字符并返回，hello恢复执行。

4.回车触发的特殊处理：

getchar默认采用行缓冲输入模式，仅当用户按下回车键时，read系统调用才会返回完整输入（仅取第一个字符），剩余字符仍保留在键盘缓冲区，供后续输入函数读取。

8.5本章小结

本章通过hello的 I/O 操作，呈现了操作系统对 I/O 设备的抽象封装、中断驱动的异步处理、进程阻塞与唤醒等机制，体现了计算机系统分层设计的思想 ------ 通过用户态、内核态、硬件层的协同，在保证安全性与兼容性的同时，实现了 I/O 操作的高效可靠。

结论

hello的程序人生，是计算机系统分层协作的生动缩影。从源码形态出发，它历经预处理的文本规整、编译的高级语言到汇编指令转换、汇编的二进制编码生成，再到链接的符号解析与重定位，最终形成具备独立执行能力的可执行文件，完成了从"人类可读"到"机器可懂"的蜕变。启动阶段，bash通过fork创建子进程，写时复制机制以资源共享优化进程创建效率，execve则重建虚拟地址空间，将hello的代码与数据载入内存，开启其运行之旅。运行中，段式与页式管理协同完成地址转换，TLB与三级Cache层层加速内存访问，缺页中断按需加载物理内存，让每一次指令执行都高效有序；而printf的格式化输出与getchar的键盘输入，通过系统调用陷阱切换特权级，依托设备抽象与中断驱动，实现了用户态与硬件层的顺畅沟通。异常与信号处理机制则如同隐形护盾，在Ctrl+C 终止、Ctrl+Z暂停等场景中，保障系统与程序的稳定可控，直至进程完成使命，资源被内核回收，为这段 "人生旅程" 画上句点。

这段旅程让我深刻体悟到计算机系统的设计智慧------分层架构是贯穿始终的核心逻辑，用户态与内核态的隔离保障安全，抽象封装屏蔽硬件差异，优化机制贯穿全流程：写时复制延迟资源消耗，按需分页平衡内存利用率与性能，Cache缓存挖掘局部性原理价值。这些设计以"协同"与"权衡"为核心，让复杂的硬件资源被高效调度，让简单的程序能借助系统之力实现丰富功能。计算机系统的魅力在于，它以严谨的逻辑构建底层基石，又以开放的设计承载无限创新，而hello这样的简单程序，正是解锁这份魅力的钥匙，让我们得以窥见底层世界的精妙与宏大。

附件

列出所有的中间产物的文件名，并予以说明起作用。
