国产高性能 AIoT 核心板!九鼎创展 Z3576 核心板全面解析(基于瑞芯微 RK3576)

国产高性能 AIoT 核心板!九鼎创展 Z3576 核心板 全面解析(基于瑞芯微 RK3576)

一、产品简介

Z3576 核心板是由深圳市九鼎创展科技有限公司自主研发的高性能 AIoT 核心板,基于瑞芯微 RK3576 处理器打造,专为嵌入式系统与智能设备迭代升级设计。

RK3576 作为瑞芯微第二代 8nm 工艺 AIoT 平台,在继承前代优势的基础上实现了全方位突破:

8nm 先进制程,核心模块功耗≤5W

内置独立 6TOPS 算力 NPU,AI 任务处理能力大幅提升

安兔兔跑分较前代 RK3399 提升超 2 倍

编码性能追平 RK3588,支持 4K@60fps,成本仅为 RK3588 的一半

二、核心硬件配置

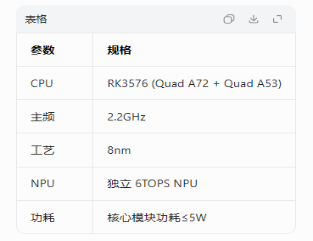

  1. 处理器与算力
  1. 存储扩展

RAM:最高支持 16GB LPDDR4x,兼容 DDR3、LPDDR4/4X/5 内存颗粒

ROM:支持 8GB-512GB eMMC/UFS 存储,数据读写高效

  1. 电源管理

采用 RK806-S 电源 IC,支持动态调频

输入电压:5V/3A

输出:3.3V/1A(外设供电)、3.3V/5A(大电流需求)

支持电源休眠唤醒功能,稳定性与成本可控

三、丰富接口与总线能力

Z3576 核心板提供了完善的接口资源,满足各类场景扩展需求:

四、结构与电气特性

  1. 物理规格

尺寸:40mm×40mm×1.2mm,极致小巧,适配紧凑场景

封装:447PIN LGA 封装,引脚间距 1.5mm

板层:14 层板设计,翘曲度 < 0.5%,引出全部 GPIO 口

  1. 电气与环境

GPIO 电平:支持 1.8V/3.3V 多电压域配置(部分由底板供电决定)

工作温度:0~70℃

储存温度:-10~50℃

引脚复用:除专用接口(HDMI、MIPI 等)外,其余 GPIO 可复用为 I2C、UART、SPI 等功能,扩展灵活性极高

五、核心优势与应用场景

核心优势

高性能 + 低功耗:8nm 工艺 + 6TOPS NPU,算力强劲且功耗控制优秀

高性价比:4K@60fps 编码能力,成本仅为 RK3588 的一半

接口丰富:覆盖显示、高速传输、外设接入等全场景需求

小巧尺寸:40mm×40mm 体积,便于集成到各类嵌入式设备

兼容性强:支持多种品牌存储芯片,硬件设计适配性高

典型应用场景:

· 商业显示设备

· 视频直播设备

· 工业控制主机 / 工控板

· 汽车电子

· 各类嵌入式系统与智能设备迭代升级

六、硬件设计注意事项

  1. GPIO 电平匹配

外设芯片 IO 电平需与核心板 IO 电平保持一致,否则可能烧毁 CPU。核心板部分 IO 电压域(如 PMUIO1、VCCI00~VCCI07)可通过底板供电配置为 1.8V 或 3.3V。

  1. 电源设计

· 5V/3A 电源输入需保证纹波电压≤100mV,走线宽度≥2mm

· 核心板对外提供 3.3V/0.5A 和 3.3V/5A 电源输出,可根据外设需求选择

· CPU/NPU/GPU/DDR 核心电源管脚上电时需在底板增加电容滤波,增强稳定性

  1. USB 设计

· USB2.0 支持固件升级 (Device) 与 HOST 复用

· USB3.0 带宽达 5Gbps,PCB 走线需走等长差分对,特性阻抗 90 欧 ±10%,并保证完整参考平面

七、总结

九鼎创展 Z3576 核心板凭借高性能、低功耗、高性价比、丰富接口等优势,成为国产 AIoT 领域的理想选择。无论是工业控制、商业显示还是智能车载场景,都能为设备提供强劲算力与稳定可靠的核心支撑,助力开发者快速实现产品迭代与创新。
