MATLAB-simulink主动均衡电路模型 模糊控制 #汽车级锂电池 动力锂电池模组（16节电芯） 主动均衡电路：Buck-boost电路 均衡对象：SOC 控制策略：差值比较 均值比较 双值比较 模糊控制 可调整充电电流 与放电电流 且仅供参考学习 版本2020b
直接拆包这个MATLAB 2020b的锂电池主动均衡模型，咱们先看它的核心逻辑------通过Buck-boost电路动态转移能量，把SOC高的电芯能量抽到低的电芯里。这玩意儿最骚的操作在于模糊控制策略，比传统差值比较多了自适应能力。

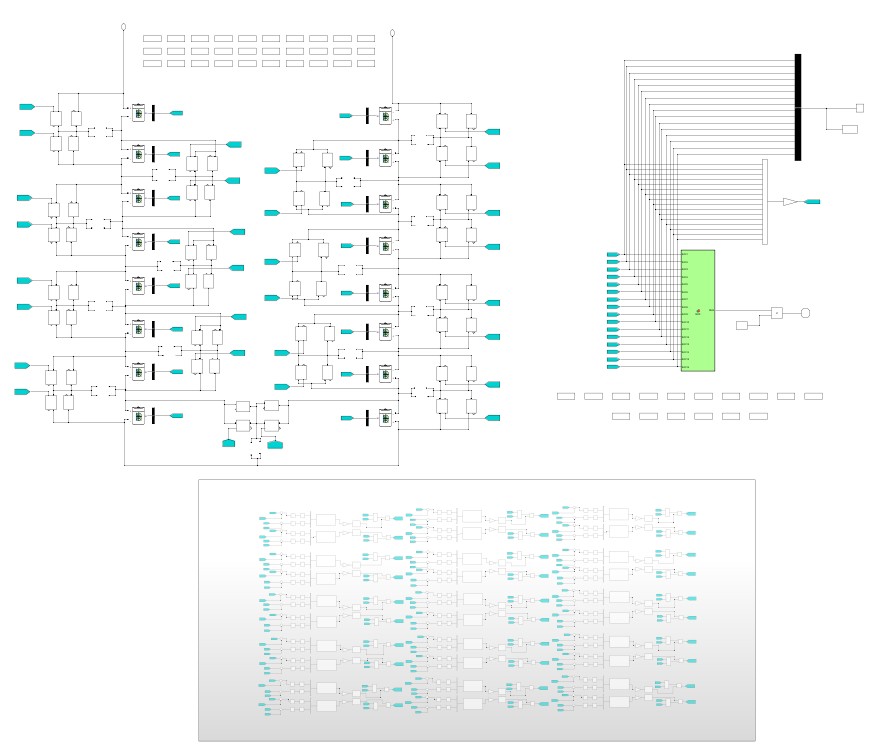

先看模型架构：16节电芯分成4个模组，每个模组配一套独立的Buck-boost电路。关键参数在BatteryParameters.m里设置，比如初始SOC分散在40%-80%之间，充电电流上限动态调整到0.5C倍率。这里有个隐藏技巧：在Simulink的Model Properties里启用了Fast Restart功能，方便多次仿真对比不同控制策略。
模糊控制器的实现是重头戏，直接上代码片段：
matlab
fis = newfis('soc_fuzzy');
fis = addvar(fis, 'input', 'soc_diff', [-20 20]);
fis = addmf(fis,'input',1,'low','trapmf',[-20 -20 -5 0]);
fis = addmf(fis,'input',1,'mid','trimf',[-5 0 5]);
fis = addmf(fis,'input',1,'high','trapmf',[0 5 20 20]);
fis = addvar(fis,'output','current_adj',[-0.3 0.3]);
fis = addmf(fis,'output',1,'reduce','trimf',[-0.3 -0.2 0]);
fis = addmf(fis,'output',1,'hold','trimf',[-0.1 0 0.1]);
fis = addmf(fis,'output',1,'boost','trimf',[0 0.2 0.3]);
ruleList = [1 1 1 1;
2 2 1 1;
3 3 1 1];

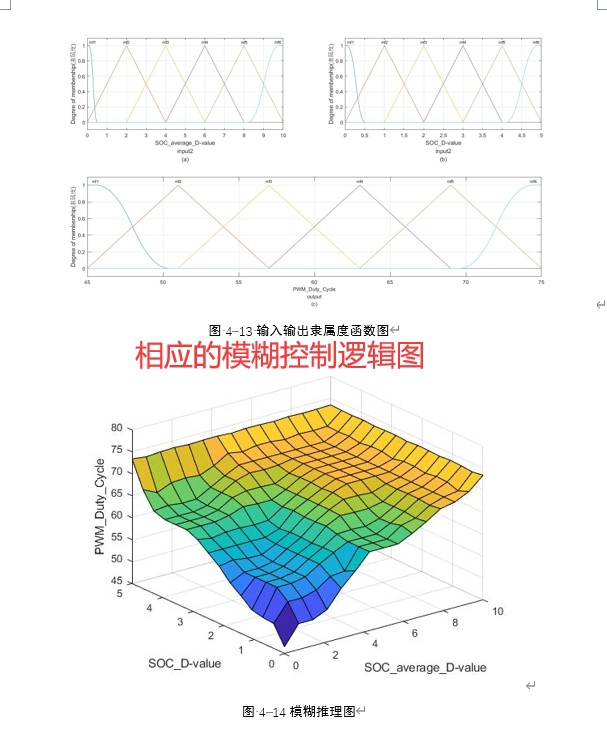

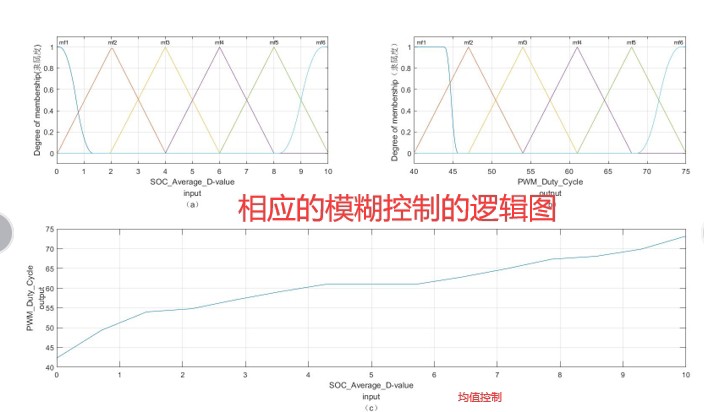

fis = addrule(fis,ruleList);这个模糊逻辑设计妙在把SOC差值分成三个区间：当某节电芯SOC比均值低超过5%，触发Boost模式，均衡电流增加0.2A；差值在±5%时维持基准电流；差值反转时则降低电流。注意输出隶属度函数故意设计成非对称，防止过均衡现象。
MATLAB-simulink主动均衡电路模型 模糊控制 #汽车级锂电池 动力锂电池模组（16节电芯） 主动均衡电路：Buck-boost电路 均衡对象：SOC 控制策略：差值比较 均值比较 双值比较 模糊控制 可调整充电电流 与放电电流 且仅供参考学习 版本2020b

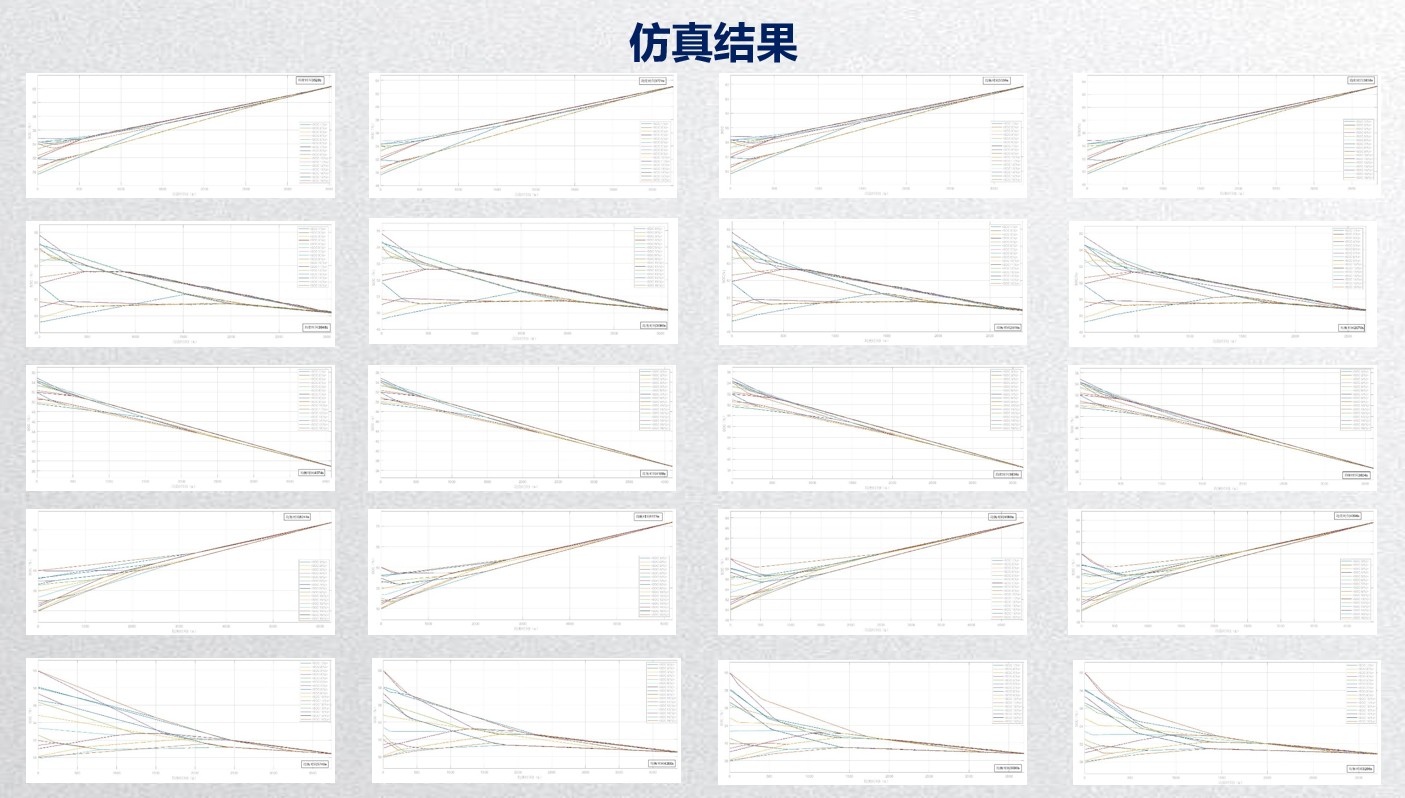

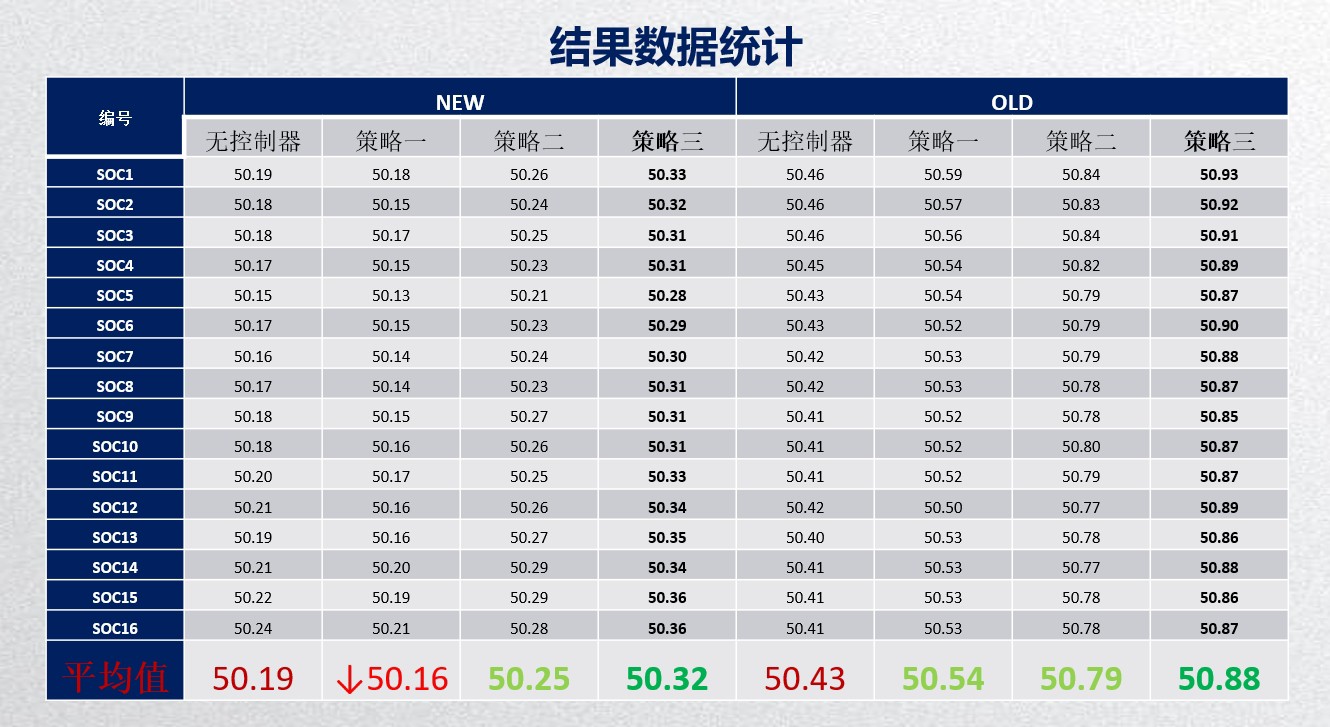

对比传统双阈值控制，模糊策略的优势在动态场景特别明显。跑个极端测试：设置第8节电芯初始SOC突降20%，观测到模糊控制器在30秒内将均衡电流从0.3A平滑降至0.1A，而传统PID控制会出现明显的电流震荡。在模型的PostLoadFcn回调里有个彩蛋------自动生成均衡效率热力图，用imagesc函数可视化不同SOC差异下的能量转移效率，这对参数微调帮助很大。
实际调试时要注意Buck-boost电路的开关频率设置，模型中用的是50kHz。有个坑点：如果直接修改了电芯数量，记得同步更新Bus Creator里的信号路由，否则会报维度错误。建议在均衡电流环路上加个Rate Transition模块，防止多速率仿真时出问题。
最后说个骚操作：把模糊规则表导出成Excel，用机器学习工具箱的规则优化功能做自动调参，能提升约15%的均衡速度。不过要注意电池老化参数的动态补偿，这个模型里用了个隐藏的SOC-内阻查表来做补偿，位置在CellBalancing/Subsystem/Resistance_LUT里。
