用寄存器点亮灯

芜狄2026-02-19 22:10

①查看灯引脚

由开发板的原理图可知：LED0灯对应PF9引脚。

②查看手册，存储器映射定义好对应寄存器的地址

stm32f4xx.h

cs 复制代码

#define PERIPH_BASE      ((unsigned int)0x40000000)

#define AHB1PERIPH_BASE  (PERIPH_BASE + 0x00020000)

#define GPIOF_BASE       (AHB1PERIPH_BASE + 0x1400)
#define GPIOF_MODER 	 *(unsigned int*)(GPIOF_BASE+0x00)
#define GPIOF_OTYPER   *(unsigned int*)(GPIOF_BASE+0x04)
#define GPIOF_OSPEEDR *(unsigned int*)(GPIOF_BASE+0x08)
#define GPIOF_PUPDR *(unsigned int*)(GPIOF_BASE+0x0C)
#define GPIOF_IDR *(unsigned int*)(GPIOF_BASE+0x10)
#define GPIOF_ODR *(unsigned int*)(GPIOF_BASE+0x14)
#define GPIOF_BSRR 		 *(unsigned int*)(GPIOF_BASE+0x18)
#define GPIOF_LCKR *(unsigned int*)(GPIOF_BASE+0x1C)
#define GPIOF_AFRL *(unsigned int*)(GPIOF_BASE+0x20)
#define GPIOF_AFRH *(unsigned int*)(GPIOF_BASE+0x24)

#define RCC_BASE 		(AHB1PERIPH_BASE + 0x3800)
#define RCC_AHB1ENR 	*(unsigned int*)(RCC_BASE+0x30)

③防止编译报错

在main文件里，定义空白函数，骗过编译器不报错。

④查看相关手册，定义引脚

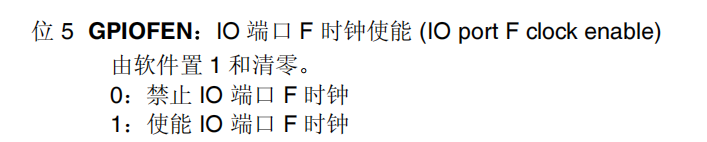

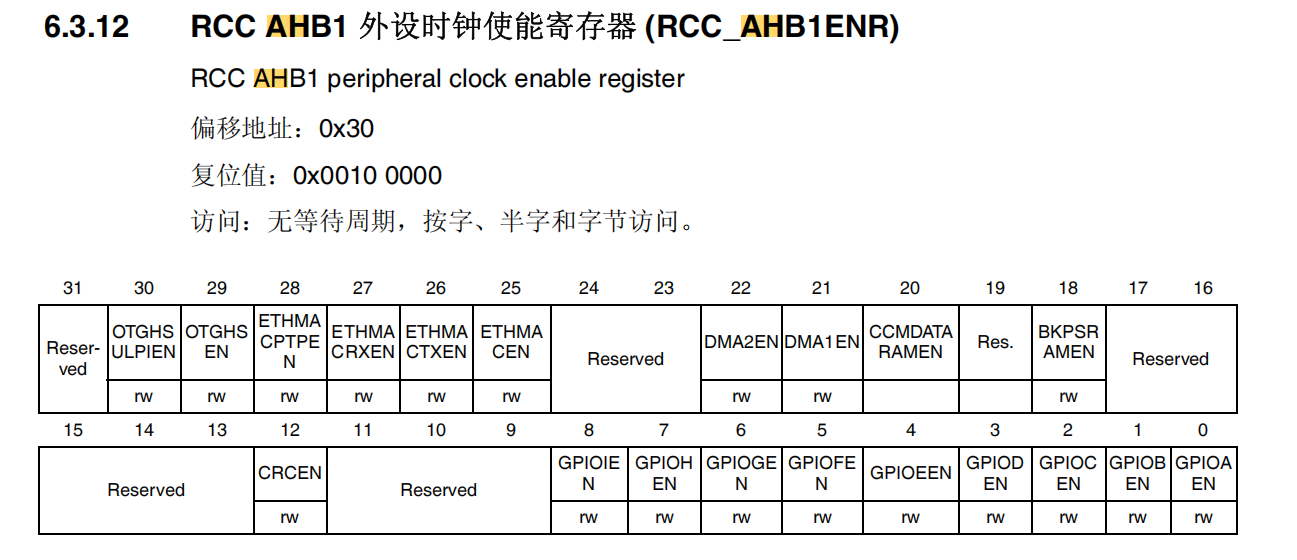

（1）使能GPIOF时钟

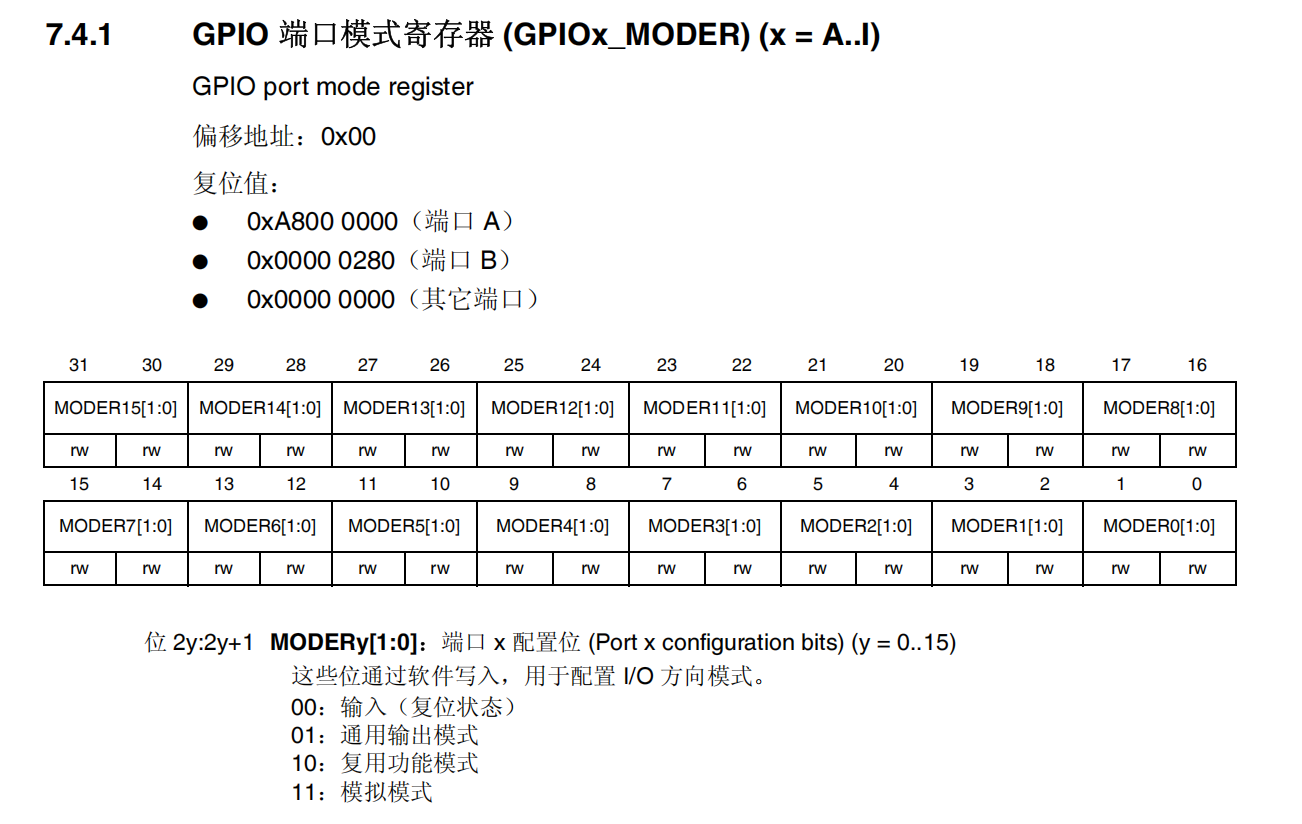

（2）将PF9引脚定义成通用输出模式

可知：MODER9设置01

（3）将PF9设置成输出推挽模式

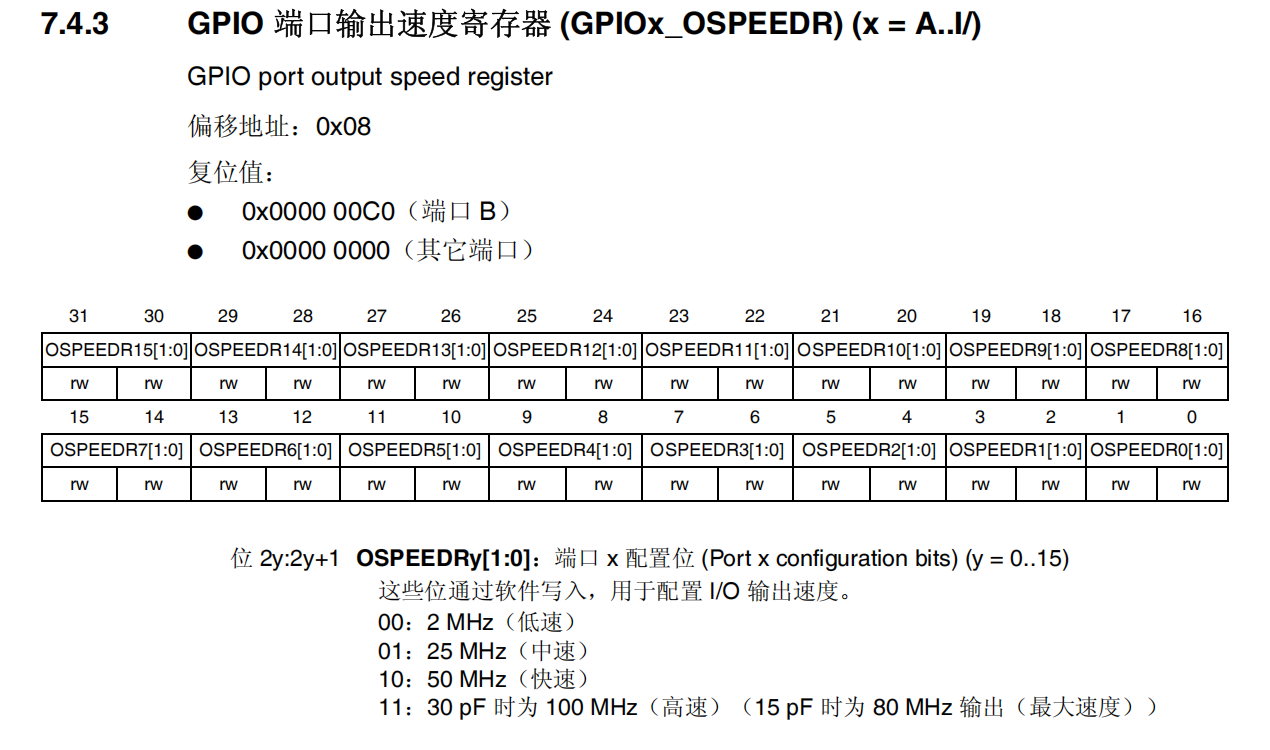

（4）设置高速输出

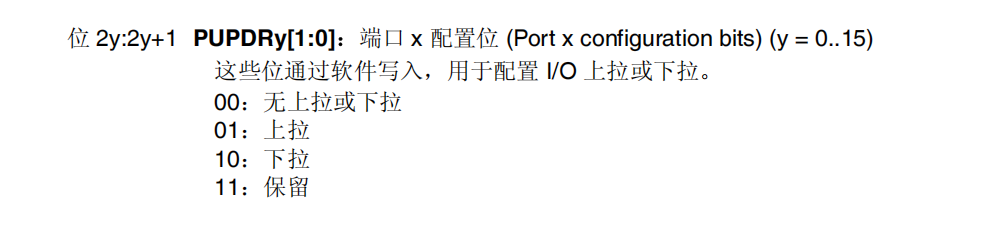

（5）PF9设置上拉

（上下拉模式不影响引脚电平变化，但上拉能小幅提高电流输出能力）

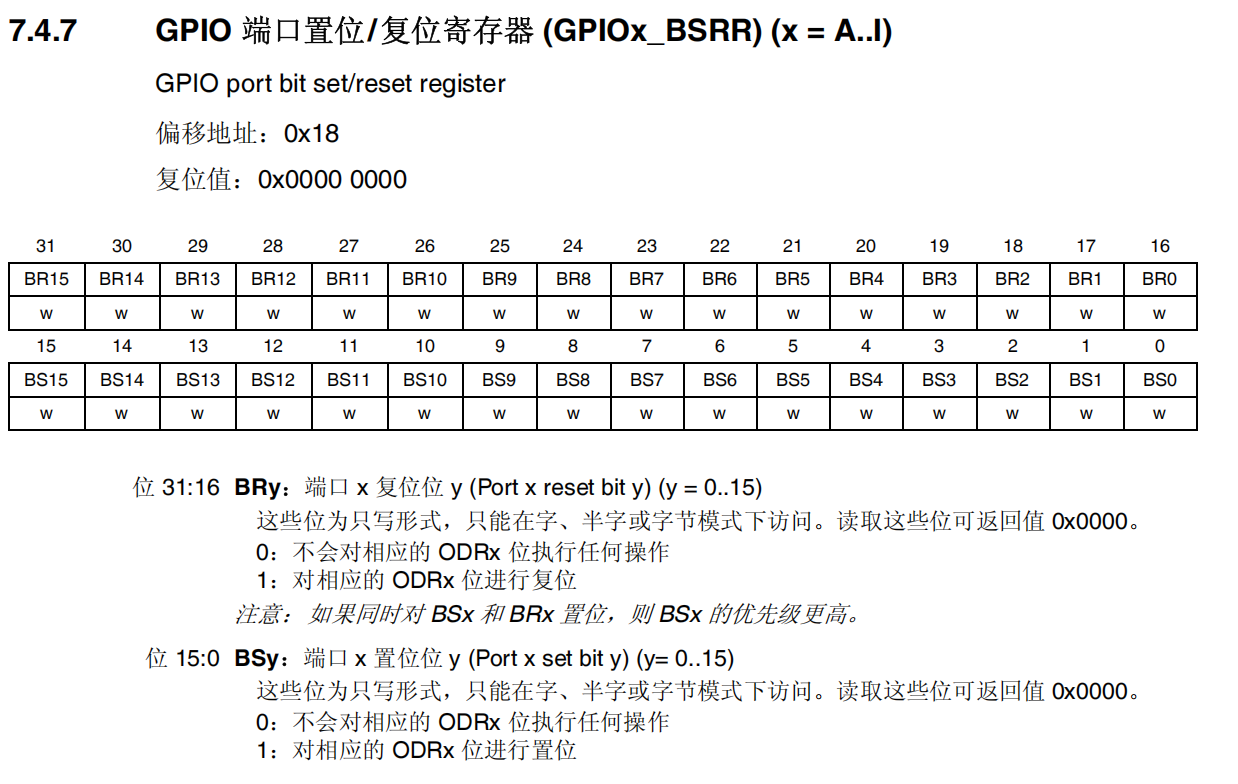

（6）设置电平

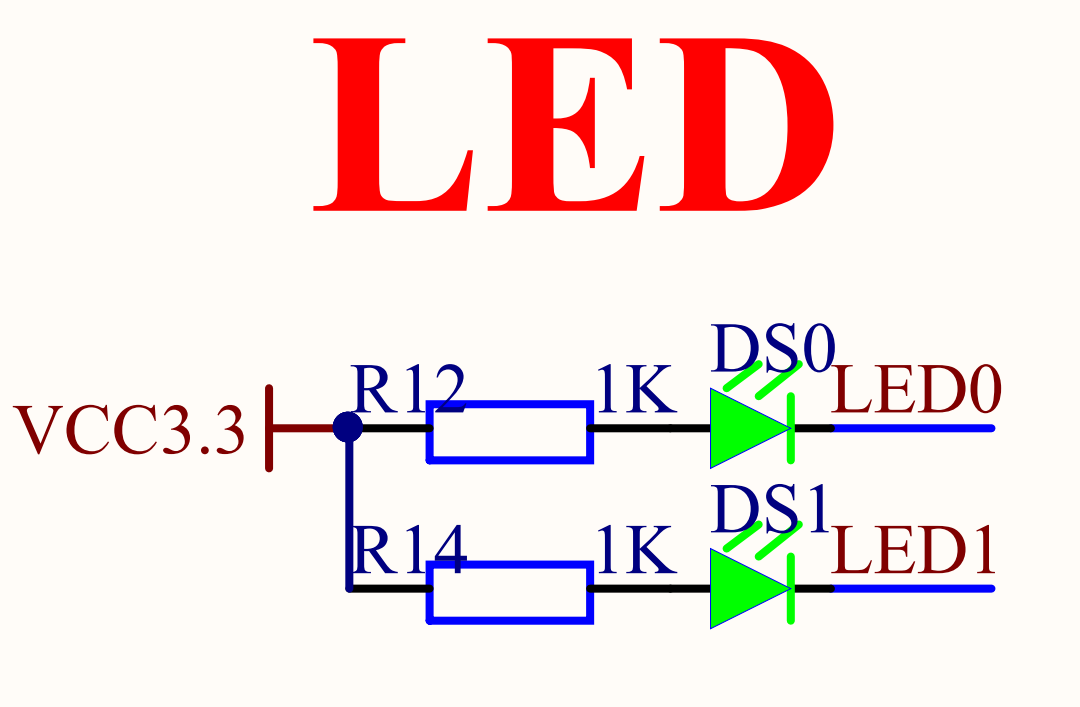

查看原理图可知设置低电平灯亮

初始化：

循环：

⑤代码

main.c

cs 复制代码

#include "stm32f4xx.h"


void SystemInit(void)
{

}

/*******************************************************************************
* 函 数 名         : main
* 函数功能		   : 主函数
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/

int main()
{
	RCC_AHB1ENR |= (1<<5);
	GPIOF_MODER &= ~(0x03<<9*2);
	GPIOF_MODER |= (1<<9*2);
	GPIOF_OTYPER &= ~(1<<9);
	GPIOF_OTYPER |= (0<<9);
	GPIOF_OSPEEDR &= ~(0x03<<9*2);
	GPIOF_OSPEEDR |= (0x03<<9*2);
	GPIOF_PUPDR &= ~ (0x03<<9*2);
	GPIOF_PUPDR |= (0x01<<9*2);
	GPIOF_BSRR &= ~(1<<(16+9));
	GPIOF_BSRR &= ~(1<<(9));
	while(1)
	{
		//点亮LED0灯，PF9
		GPIOF_BSRR |= (1<<(16+9));

	}
}
