电力系统短路计算那些事儿：基于 IEEE 39 节点系统在 MATLAB 中的实现

#短路计算#MATLAB 基于IEEE系统（39节点)的电力系统短路计算可选择故障节点，故障类型故障相和非故障相电压，电流各序分量输出正确

在电力系统分析中，短路计算是一项至关重要的任务。今天咱们就来聊聊基于 IEEE 系统（39 节点）的电力系统短路计算，并且看看如何在 MATLAB 里实现它。

一、故障节点与故障类型选择

首先，我们要明确能够选择故障节点和故障类型。在 MATLAB 中，我们可以通过用户输入或者预定义的方式来实现这一点。

假设我们使用用户输入的方式，代码如下：

matlab 复制代码

fault_node = input('请输入故障节点编号：');
fault_type = input('请输入故障类型（1: 单相接地短路；2: 两相短路；3: 两相接地短路；4: 三相短路）：');

在这段代码里，input 函数用于接收用户输入的值。faultnode**存储用户输入的故障节点编号，fault type 存储故障类型编号。通过这种方式，我们就实现了灵活选择故障节点和故障类型的功能。

二、计算故障相和非故障相电压、电流各序分量

实现这部分功能，我们需要用到电力系统分析中的序分量相关知识以及 MATLAB 的矩阵运算能力。

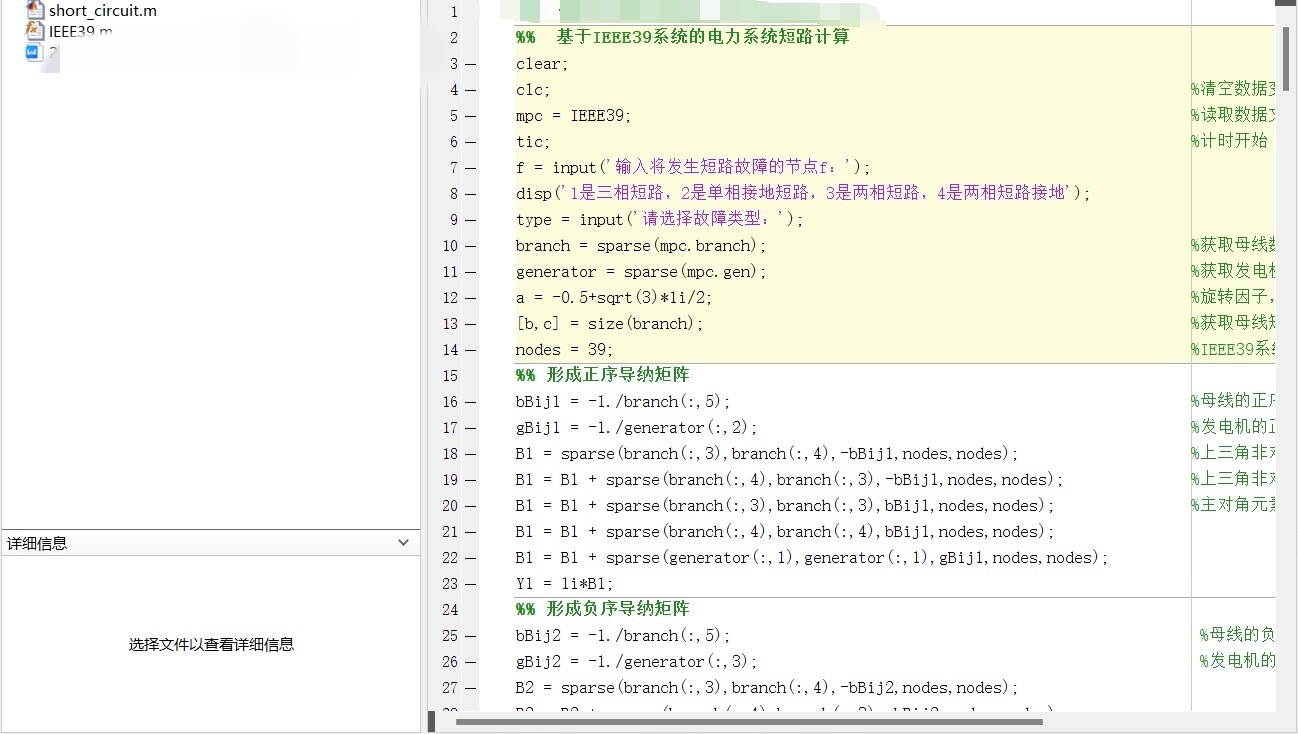

#短路计算#MATLAB 基于IEEE系统（39节点)的电力系统短路计算可选择故障节点，故障类型故障相和非故障相电压，电流各序分量输出正确

以简单的单相接地短路为例，假设我们已经获取了电力系统的导纳矩阵 Ybus 等必要参数，计算正序、负序和零序电流的代码思路如下：

matlab 复制代码

% 假设已经有了 Ybus 等参数
% 正序电流计算
I1 = (1 / Ybus(fault_node, fault_node)) * ones(39, 1);
% 负序电流计算，因为单相接地短路负序网络和正序网络结构相同
I2 = I1;
% 零序电流计算，假设已经有零序导纳矩阵 Y0
I0 = (1 / Y0(fault_node, fault_node)) * ones(39, 1);

在这段代码里，对于正序电流，我们利用故障节点的自导纳来计算电流，这里简单地给所有节点设置了基于故障节点自导纳的电流。负序电流在单相接地短路时与正序网络结构相同，所以直接赋值。零序电流则是基于零序导纳矩阵来计算。

对于电压序分量的计算，我们可以基于电流序分量和网络参数进一步推导得出。例如，正序电压 V1 的计算可能如下：

matlab 复制代码

V1 = -Ybus \ I1;

这里通过矩阵左除运算，根据导纳矩阵和电流计算出正序电压。

三、确保输出正确

为了确保故障相和非故障相电压、电流各序分量输出正确，我们需要进行一些验证和检查。可以在关键步骤添加一些输出信息或者进行简单的合理性判断。

matlab 复制代码

% 检查电流序分量是否合理
if any(isnan(I1)) || any(isnan(I2)) || any(isnan(I0))
    disp('电流序分量计算出现错误，可能存在不合理参数');
else
    disp('电流序分量计算正常');
end

这段代码通过检查电流序分量中是否存在 NaN 值来判断计算是否合理，如果有 NaN 说明可能在参数设置或者计算过程中有问题，然后输出相应提示信息。

总之，通过在 MATLAB 中合理地运用代码实现故障节点和故障类型选择，以及准确计算和验证电压、电流各序分量，我们就能很好地完成基于 IEEE 39 节点系统的电力系统短路计算啦。希望这篇博文能给大家在相关研究和学习中带来一些帮助！
