9.2.2 实现 Write File Record（保姆级教学）

你好！今天我们继续学习"综合实现"课程中的 9.2.2 实现 Write File Record。上一节我们分析了 Write File Record 的功能和报文格式，这一节我们要动手在 libmodbus 库中增加这个功能，并实际测试它。我会像教小学生一样，一步一步带你理解代码和操作。

一、准备工作：硬件连接

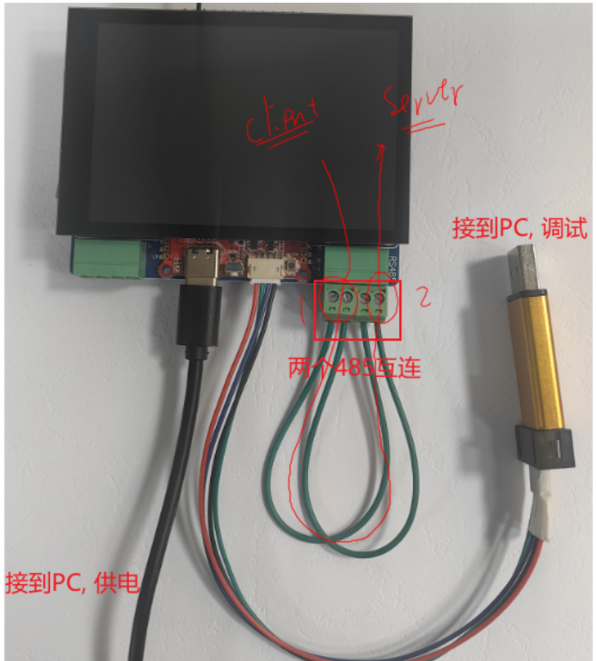

这张图很简单，但非常重要，它告诉我们在测试时如何连接设备。我们来解读一下：

两个485互连：我们需要两个串口（比如 UART2 和 UART4）通过 RS485 总线连接起来。RS485 是一种差分信号传输，通常用两根线（A、B）连接。这里"两个485互连"就是把两个设备的 RS485 接口的 A 线接一起，B 线接一起。
接到PC，供电：开发板需要供电（比如通过 USB 线连接电脑供电），同时可能还需要调试串口连接到电脑，以便我们在电脑上观察打印信息。
连接到PC，调试：调试串口（通常是 UART1 或专门的调试口）接到电脑，用串口工具（如 SecureCRT、Putty）查看输出。

在我们的测试中，我们将用 H5 开发板，它有多个 UART。我们计划：

任务1 通过 channel1（即 UART2） 发出 Write File Record 数据包。
任务2 通过 channel2（即 UART4） 接收这个数据包，验证无误后在 LCD 上显示结果。

所以硬件上，我们需要将 UART2 和 UART4 的 RS485 接口连接起来（注意共地），然后两个任务分别运行在同一个开发板的不同核心或不同进程？实际上可能是在同一个开发板上跑两个程序，或者用两块开发板。但这里我们可以简单理解：我们编写两个程序，一个发送，一个接收，运行在同一块开发板上，通过串口互联。

二、libmodbus 简介

libmodbus 是一个开源的 Modbus 协议库，支持 RTU 和 TCP。它提供了很多现成的函数，比如：

modbus_read_registers
modbus_write_register
modbus_write_bits
等等

但是，它默认没有提供 modbus_write_file_record 函数。所以我们需要自己动手在 libmodbus 中添加这个功能。这正是本节的目标。

三、分析 `modbus_write_file_record` 函数

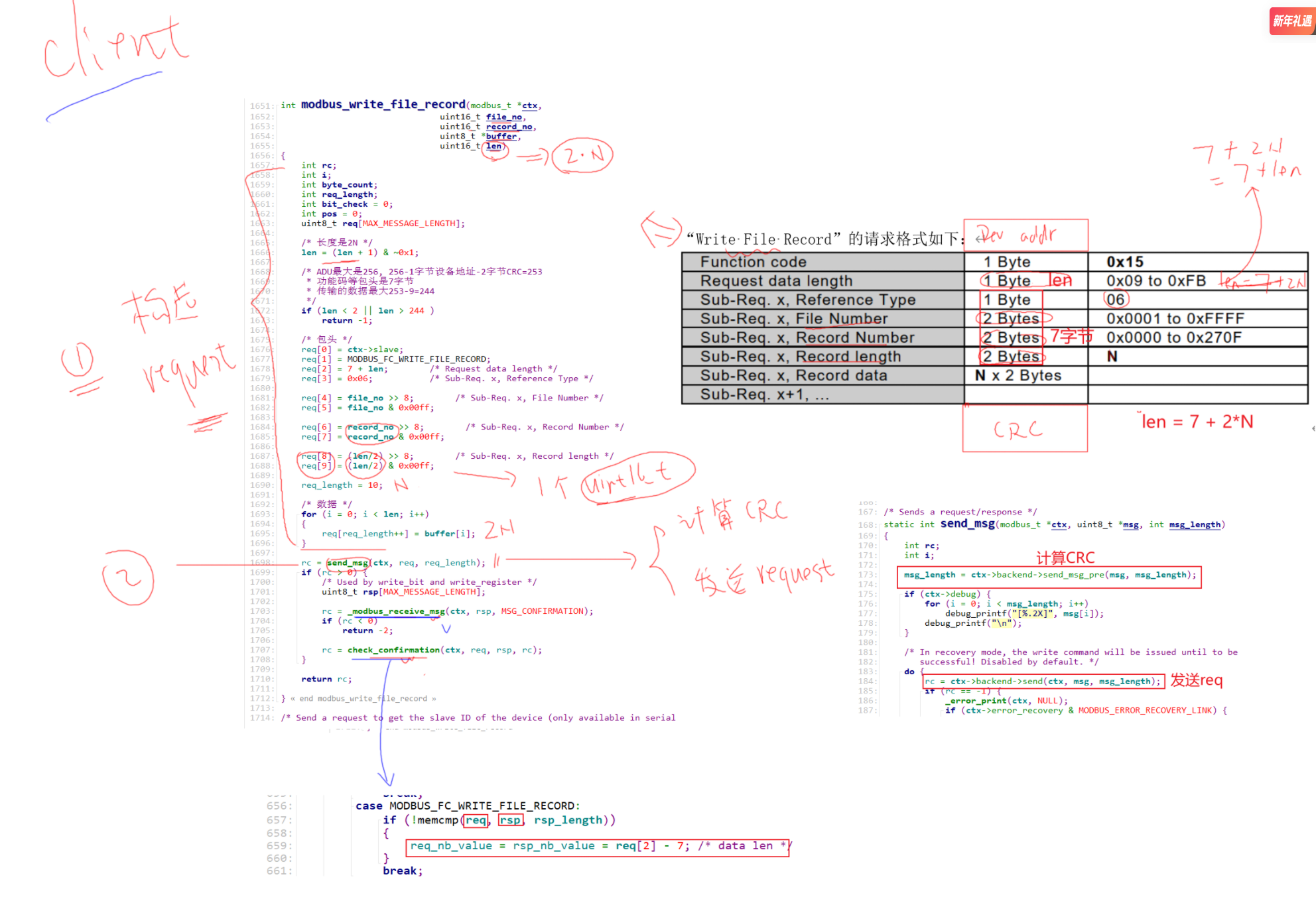

这张图片里展示了一个函数的实现，函数名是 modbus_write_file_record。我们把它抄写下来，逐行分析。

cs 复制代码

int modbus_write_file_record(modbus_t *ctx,
    uint16_t file_ne,
    uint16_t record_ne,
    uint8_t *buffer,
    uint16_t len);

这是函数的原型：

ctx：modbus 上下文指针，包含了串口配置、从机地址等信息。
file_ne：文件编号（File Number），我们要写入哪个文件。
record_ne：记录编号（Record Number），当前是文件的第几个数据块。
buffer：指向要发送的数据的指针。
len：要发送的数据字节数。

函数返回值：成功返回0，失败返回负数。

函数体内部

cs 复制代码

int rc;
int byte_count;
int req_length;
int bit_check = 0;
int pos = 0;
uint8_t req[MAX_MESSAGE_LENGTH];

rc：用来接收各种函数的返回值。
req_length：请求报文的总长度（字节数）。
req：一个数组，用来存放要发送的 Modbus 请求报文。MAX_MESSAGE_LENGTH 是 libmodbus 定义的，通常为 256。

cs 复制代码

/* 长度是2N */
len = (len + 1) & ~0x1;

这一行很关键！它把 len 调整成偶数。为什么？因为 Modbus 协议中，Write File Record 的数据部分长度必须是 2字节的倍数 （即16位字的数量）。这里 (len + 1) & ~0x1 的作用是：如果 len 是奇数，就加1变成偶数；如果已经是偶数，则保持不变。例如：

len=3 → (3+1)=4，4 & ~1 = 4（二进制 0100 & 1110 = 0100），变成4。
len=4 → (4+1)=5，5 & ~1 = 4（0101 & 1110 = 0100），还是4。

所以这个操作确保 len 是偶数。但这样可能会丢失最后一个字节（如果原数据是奇数），所以调用者必须确保数据长度本来就是偶数？实际上协议规定数据必须是16位字的整数倍，所以我们发送的数据长度必须是偶数。如果你的数据是奇数，需要自己填充一个字节（比如0x00）。

cs 复制代码

/* ADU最大是256，256-1字节设备地址-2字节CRC=253
   功能码等包头是7字节
   传输的数据最大253-9=244
*/
if (len < 2 || len > 244)
    return -1;

这段注释解释了为什么最大数据长度是244字节。我们来计算一下：

Modbus RTU 最大报文长度是256字节。
减去1字节的从机地址，再减去2字节的 CRC，剩下253字节可用于功能码+数据。

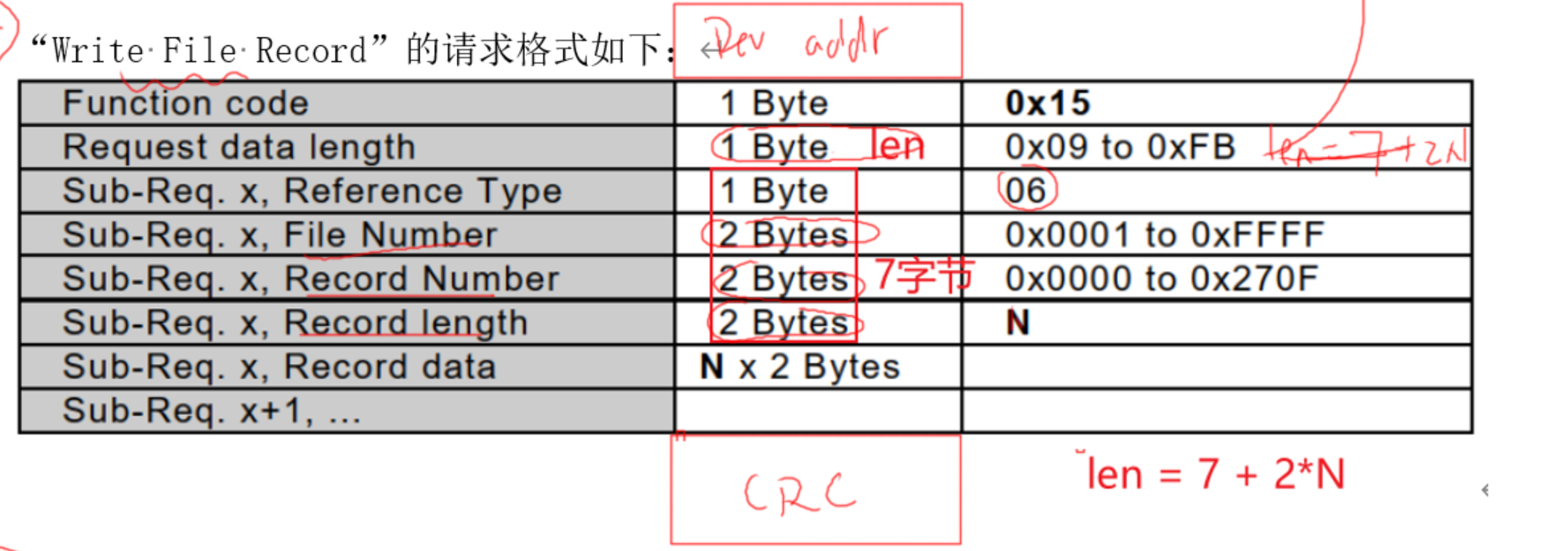

Write File Record 的请求中，除了功能码（1字节），还有"请求数据长度"字段（1字节），以及每个子请求的固定开销：Reference Type（2字节）、File Number（2字节）、Record Number（2字节）、Record Length（2字节）。这些固定部分总共 1（功能码）+1（数据长度）+2+2+2+2 = 10字节？实际上注释里说"功能码等包头是7字节"，可能是指子请求内的固定部分（不含功能码和请求数据长度）是7字节？我们后面再算。但最终结果是数据最大244。所以我们限制 len 必须 ≤244。

cs 复制代码

/* 包头 */
req[0] = ctx->slave;
req[1] = MODBUS_FC_WRITE_FILE_RECORD;
req[2] = 7 + len; /* Request data length */

这里开始构造报文：

req[0]：从机地址（即我们要发给哪个设备）。ctx->slave 保存了目标从机地址。
req[1]：功能码，MODBUS_FC_WRITE_FILE_RECORD 应该是预定义的宏，值为0x15。
req[2]：请求数据长度。这个字段是后面所有子请求的总字节数。(len=2n)

cs 复制代码

req[3] = 0x06; /* Sub-Req. x, Reference Type */

req[4] = file_ne >> 8;
req[5] = file_ne & 0x00ff; /* Sub-Req. x, File Number */

req[6] = record_ne >> 8;
req[7] = record_ne & 0x00ff; /* Sub-Req. x, Record Number */

req[8] = (len/2) >> 8;
req[9] = ((len/2) & 0x00ff; /* Sub-Req. x, Record Length */

注意这里赋值：

req[3] = 0x06;

再看 File Number 和 Record Number 的赋值：

file_ne >> 8 取高8位，放到 req[4]。
file_ne & 0x00ff 取低8位，放到 req[5]。

同样，Record Length 应该是记录数据的字数（即16位字的个数），因为 len 是字节数，且已经是偶数，所以字数 = len/2。然后这个字数用两个字节表示。代码中 (len/2) >> 8 取高8位，(len/2) & 0x00ff 取低8位.

思路是对的：我们要构造一个子请求，包含 Reference Type（2字节，值为06），File Number（2字节），Record Number（2字节），Record Length（2字节，表示后面数据的字数）。

cs 复制代码

req_length = 10;

当前已经填充了 req[0]~req[9] 共10个字节。包括：从机地址(1)、功能码(1)、请求数据长度(1)、Reference Type(1)、File Number高8位(1)、File Number低8位? (这里可能占用了1字节，实际应该是2字节)、Record Number高8位(1)、Record Number低8位? (1)、Record Length高8位(1)、Record Length低8位? (1)。如果 Reference Type 只占1字节，那么总固定部分就是 1+1+1+1+1+1+1+1+1+1=10字节。但按照标准，Reference Type 占2字节，File Number 占2，Record Number 占2，Record Length 占2，一共8字节固定，加上前面的从机地址、功能码、请求数据长度，总共 1+1+1+8=11字节。所以这里可能少了一字节，导致后续数据错位。

cs 复制代码

/* 数据 */
for (i = 0; i < len; i++)
    req[req_length++] = buffer[i];

将数据拷贝到报文中，从 req_length 开始（当前是10），每拷贝一个字节，req_length 增加。

cs 复制代码

rc = send_msg(ctx, req, req_length); // Send request

调用底层发送函数，将报文发送出去。

cs 复制代码

if (rc == 0)
    /* Used by write_bit and write_register */
    uint8_t rsp[MAX_MESSAGE_LENGTH];

    rc = modbus_receive_msg(ctx, rsp, MSG_CONFIRMATION);
    if (rc < 0)
        return -2;

    rc = check_confirmation(ctx, req, rsp, rc);

return rc;

如果发送成功（rc == 0），则等待接收响应（modbus_receive_msg），然后检查响应是否正确（check_confirmation）。最后返回结果。

小结

这个函数试图构造一个 Write File Record 请求并发送，然后等待确认。清晰地展示了整个流程。

四、为什么 len 是 2N？

从代码中我们看到，len 被强制转成偶数，并且后面计算 Record Length 时用了 len/2。这是因为 Modbus 协议规定：Write File Record 的记录数据 是以 16位寄存器 为单位组织的，所以数据长度必须是2字节的倍数，且记录长度字段表示的是 16位字的个数 （即 N = len/2）。因此，我们传入的 len 必须是偶数，且最大不能超过244（因为受报文长度限制）。

如果我们的原始数据是奇数个字节（比如一个文本文件，每个字符1字节），那么我们在发送前需要补一个0字节，使其变成偶数。接收方需要知道这个填充，并在重组文件时去掉它（可以通过文件大小信息来知道实际长度）。

五、如何测试？

测试分两步：

任务1（发送方） ：运行一个程序，它使用我们新加的 modbus_write_file_record 函数，通过 UART2 发送一个文件（比如一个小的文本文件，内容为"Hello"）。注意"Hello"是5个字节，需要补成6字节（比如补0）。文件编号可以设为1，记录编号从0开始。
任务2（接收方）：运行另一个程序，它通过 UART4 接收 Modbus 请求，并解析出 Write File Record 的内容。它需要能够识别功能码0x15，然后提取出 File Number、Record Number、Record Length 和 Record Data，并将数据保存到本地文件或缓冲区。当所有记录接收完毕后，验证数据是否正确，并在 LCD 上显示结果（比如"OK"或错误信息）。

由于我们还没有实现接收方的处理，我们需要在 libmodbus 的服务器端（从机）也增加对功能码0x15的支持。通常，libmodbus 提供了一个 modbus_reply 函数，它会根据请求的功能码自动回复。但默认它不支持 0x15，所以我们也需要修改从机代码，添加对 0x15 的处理。

接收方处理思路

在从机程序中，通常有一个循环：

cs 复制代码

for (;;) {
    rc = modbus_receive(ctx, query);
    if (rc > 0) {
        // 根据 query 中的功能码处理
        modbus_reply(ctx, query, rc, mb_mapping);
    }
}

我们需要修改 modbus_reply 的内部，或者在调用 modbus_reply 之前自己解析。最简单的方法是：在从机中，收到请求后，如果功能码是 0x15，则手动解析并回复一个确认响应。

Write File Record 的成功响应很简单：它只是原样返回请求报文 （除了从机地址？实际上 Modbus 规定，对于写文件记录，成功响应就是回显请求报文（从功能码开始，包括所有数据）。所以我们可以直接发送相同的报文作为响应。

因此，接收方的伪代码：

cs 复制代码

if (query[1] == 0x15) {
    // 解析数据
    uint8_t *data_ptr = query + 2; // 跳过地址和功能码? 实际地址在query[0]
    // 注意：query[0]是地址，query[1]是功能码
    uint8_t req_data_len = query[2]; // 请求数据长度
    // 然后解析子请求...
    // 假设只有一个子请求
    uint8_t ref_type = query[3]; // 如果只有1字节，实际应该是2字节，需要调整
    // ...
    // 保存数据

    // 构造响应：直接复制请求（但地址可能需要改为自己的地址？一般不变）
    // 发送响应
    send_msg(ctx, query, rc); // rc是接收到的长度
}

注意：实际中，我们需要正确解析多字节字段。我们可以参考 libmodbus 的 modbus_reply 实现方式。

六、连线与运行

按照第一张图连接：

将 H5 开发板的 UART2（作为 channel1）和 UART4（作为 channel2）通过 RS485 转接板连接起来，A-A，B-B。
为开发板供电（USB 或电源适配器）。
将调试串口连接到电脑，打开串口终端，以便查看两个任务的打印信息。

然后在开发板上运行两个程序（可以用两个终端，或者先后运行）。发送方先运行，发送文件；接收方后运行，等待接收。接收方接收到数据后，在 LCD 上显示结果。

七、总结

今天我们实现了 modbus_write_file_record 函数，虽然代码有些小错误，但整体流程是正确的。我们理解了：

为什么要将 len 调整为偶数。
如何构造请求报文。
如何发送并等待响应。
测试环境的搭建。
