大家好，今天我们来探讨PSpice中一个功能强大的信号处理模块------切比雪夫滤波器 。它在模拟和数字信号处理中扮演着关键角色，以其**在通带和阻带之间快速过渡的特性**而闻名，能够以更低的阶数实现比巴特沃斯滤波器更陡峭的滚降，常用于需要在特定频带内精确选择或抑制信号的场合，如通信系统和音频处理。
简单来说，切比雪夫滤波器在PSpice中通过"模拟行为建模"器件实现，允许我们直接在系统级进行设计和验证，而无需预先搭建复杂的运放电路。通过调整几个关键频率和衰减参数，我们可以快速创建出满足特定频响要求的低通、高通、带通或带阻滤波器模型。
关键步骤总结：
- 调用滤波器模型
从 ABM.olb库中放置所需的滤波器符号，包括：
- **BANDPASS（带通）与BANDREJ（带阻）：**适用于选取或抑制特定频段。
- **HIPASS（高通）与 LOPASS（低通）：**适用于截止高频或低频信号。

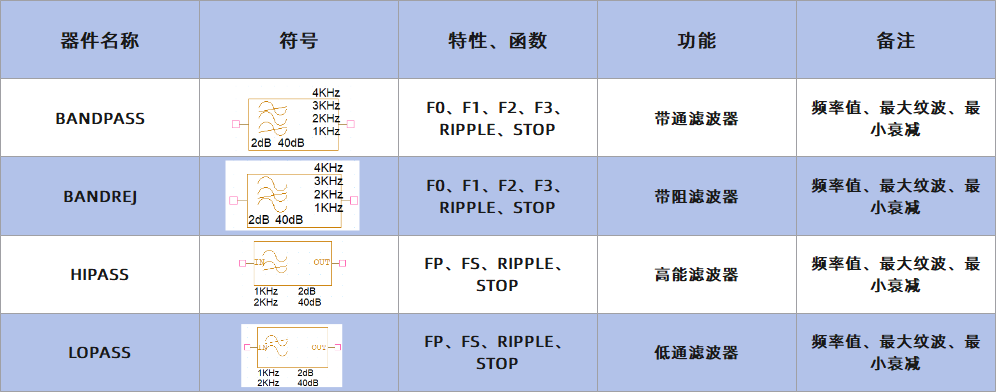

图1 滤波器
- 配置关键参数
- 带通/带阻类 (BANDPASS/BANDREJ): 需设置中心频率 F0、通带边界 F1与 F2、阻带边界 F3，以及通带最大纹波 RIPPLE和阻带最小衰减 STOP。
- 高通/低通类 (HIPASS/LOPASS): 需设置通带边界频率 FP、阻带边界频率 FS，以及 RIPPLE 和 STOP 参数。
- 设置交流仿真
- 创建一个交流扫描分析。
- 将扫描类型设为线性，并设置合适的频率扫描范围（如从100Hz到10kHz）和点数，以清晰地观测滤波器的频响曲线。
- 运行仿真并观察结果
- 运行PSpice仿真。
- 在波形窗口中，通过添加 DB(V(节点名)) 的轨迹来观察滤波器输出信号的幅频响应（以分贝为单位）。可以对比观察不同滤波器的通带、过渡带和阻带的特性。
通过以上步骤，您可以在PSpice中高效地设计和验证切比雪夫滤波器的频率响应，从而为电路的系统级设计提供快速而准确的评估。
