《60GHz毫米波雷达：智能座舱的生命守护者》
摘要：60GHz毫米波雷达技术正从传统的远程测速转向微观生命体征检测，成为智能座舱标配。相比超声波和摄像头方案，60GHz雷达具有穿透性强（可检测被毛毯覆盖的婴儿）、高灵敏度（5mm波长可捕捉0.1mm级微动）和隐私保护等优势。其核心技术在于微多普勒效应检测和相位解缠算法，能精准分离呼吸（0.1-0.5Hz）和心跳（0.8-2.0Hz）信号，实现活体识别功能。该技术还可扩展应用于手势交互和驾驶员健康监测，通过深度学习算法解析Range-Doppler图实现非接触式操控，同时监测HRV指标预警疲劳驾驶。作为兼顾安全与人文关怀的传感器，60GHz雷达正在重新定义车内感知的边界。
在这里，毫米波雷达的使命不再是测量百米外的相对速度，而是感知毫米级的胸腔起伏。这是技术的微观之美。随着 Euro NCAP 将儿童遗忘检测纳入评分体系，60GHz 舱内雷达 正从"选配"走向"标配"。
CPD (Child Presence Detection) 儿童存在检测
每年夏天都有儿童被遗忘在高温车内导致中暑甚至死亡的悲剧。CPD 系统就是为了终结这种悲剧而生。
4.1 为什么是 60GHz？

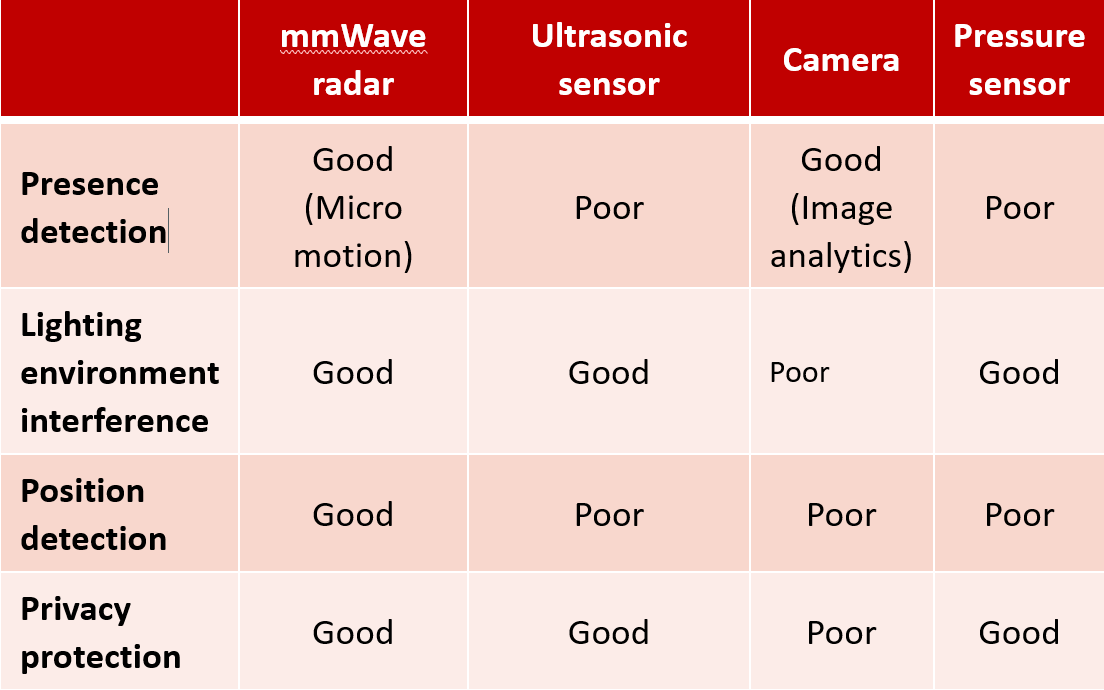

在 CPD 技术路线之争中，主要有三个流派：超声波、摄像头、毫米波雷达。
-
超声波：成本低，但很容易受干扰（风吹动窗帘），且无法检测静态生命体（熟睡不动的婴儿）。
-
摄像头：识别率高，但有隐私风险（没人愿意车内有个镜头一直对着自己），且晚上看不见，容易被毛毯遮挡。
-
毫米波雷达 (60GHz)：
-
穿透力：可以穿透毛毯、羽绒服，直接检测到被遮盖的婴儿。
-
高敏感：60GHz 的波长 (λ≈5mmλ≈5mm) 极短。根据相位公式 Δϕ=4πΔd/λΔϕ=4πΔd/λ，极微小的位移 ΔdΔd 都能引起显著的相位变化。
-
隐私安全：它输出的是点云数据，而不是图像。你可以知道"有人"，但不知道"长什么样"。
-
法规友好：60GHz 频段在全球大部分地区（包括中国、欧盟）都开放了车内使用许可。
4.2 呼吸与心跳检测原理：捕捉生命的律动
这是雷达信号处理中最精细的部分。
- 微多普勒效应 (Micro-Doppler)
人的呼吸会导致胸腔起伏（约 1mm - 10mm），心跳会导致体表微动（约 0.1mm）。
-
这些运动并非整体位移，而是周期性的振动。
-
在雷达的回波频谱上，这表现为中心频率旁边伴随着周期性变化的边带 (Sidebands)。这就是微多普勒特征。
- 相位解缠 (Phase Unwrapping) ------ 核心算法
直接看相位往往是不连续的（在 −π−π 到 ππ 之间跳变）。
- 提取步骤：
-
静态杂波滤除：车内的座椅、方向盘回波太强。需要用 动目标显示 (MTI) 滤波器或 平均值相减法，把背景减掉，只保留"动"的信号。
-
相位提取：找到目标所在的 Range Bin（距离单元），提取其随时间变化的相位信号 ϕ(t)ϕ(t)。
-
解缠 (Unwrapping)：如果相位变化超过了 2π2π，需要用算法把它"接"起来，还原成连续的位移曲线。
-
带通滤波：
-
呼吸频率：0.1 Hz - 0.5 Hz (6 - 30次/分)。
-
心跳频率：0.8 Hz - 2.0 Hz (48 - 120次/分)。
-
通过两个滤波器，分别分离出呼吸波形和心跳波形。
- 活体检测：婴儿 vs 玩偶
怎么区分后座上是个真婴儿，还是个仿真洋娃娃？
-
逻辑：检测 生命体征 (Vital Signs)。
-
雷达会持续监测几十秒。如果提取到了周期性的呼吸波形或心跳频谱，判定为活体。报警并降窗！如果只是一团静止的回波（无论RCS多大），则判定为非活体。
舱内手势识别与驾驶员监控
除了保命，60GHz 雷达还能耍帅。

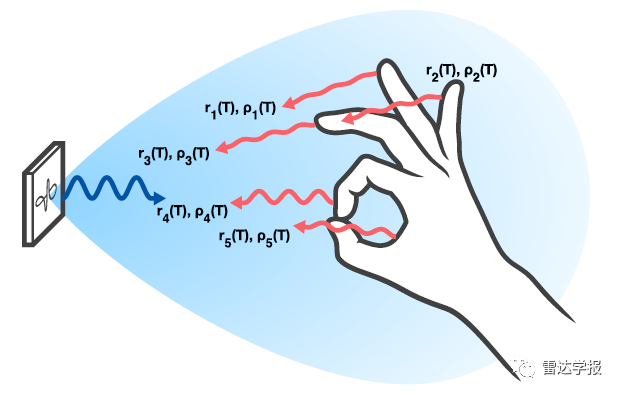

5.1 空中手势 (Air Gestures)：魔法般的交互
在开车时去摸触摸屏既不安全也不方便。空中挥手切歌成了豪华车的标配。
-
技术原理：
-
手势动作（左挥、右挥、顺时针转圈）会在 Range-Doppler (R-D) 图 上留下独特的轨迹。
-
例如：
-
挥手：多普勒频谱上出现一个短暂的正向或负向峰值。
-
点击：先正向速度（靠近），紧接着负向速度（收回）。
-
深度学习的应用：
-
传统算法很难穷尽所有人的手势习惯。
-
现在的做法是：将雷达生成的 R-D 图序列 作为"视频流"，喂给 CNN (卷积神经网络) 或 RNN/LSTM (循环神经网络) 进行分类训练。
-

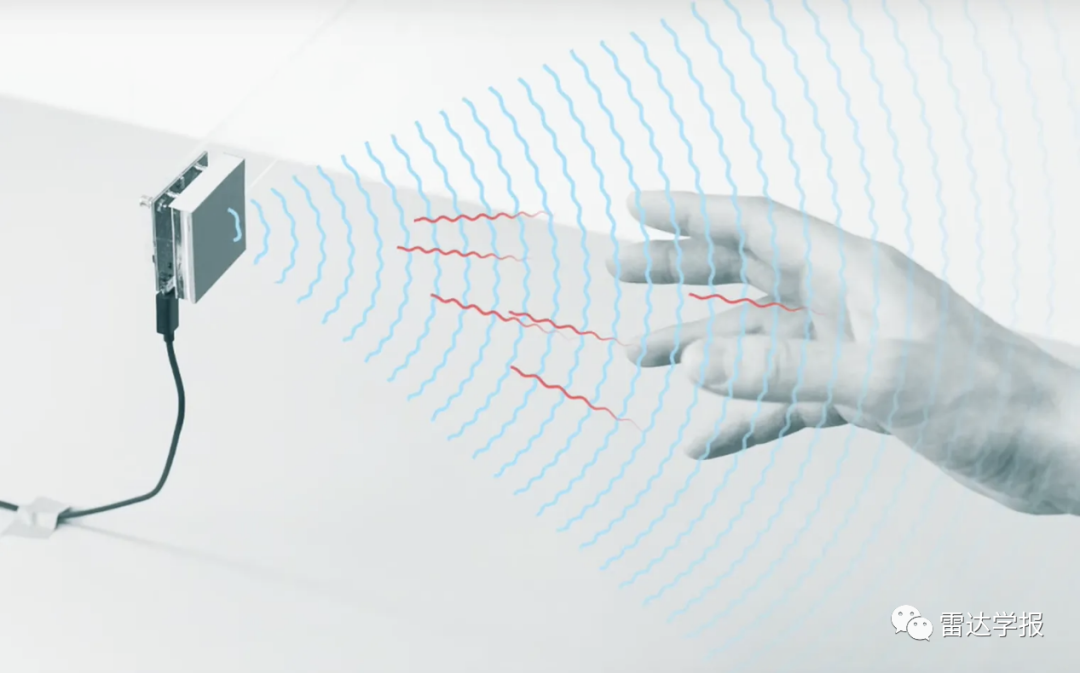

Google 的 Soli 芯片就是这一技术的先驱，现在的车载雷达正在复刻这一能力。
5.2 驾驶员生命体征监控：隐形的健康管家
-
非接触式 HRV (心率变异性)：
-
心率变异性是衡量疲劳和压力的黄金指标。
-
通过高精度的相位分析，雷达可以实时计算驾驶员的 R-R 间期（心跳间隔）。
-
当发现 HRV 异常（心跳变得像节拍器一样死板，缺乏变异性）时，提示疲劳驾驶。
-
难点：驾驶员身体的晃动（开车时的颠簸）幅度远大于心跳。需要极强的运动伪影消除算法 (Motion Artifact Cancellation)。
-
SBR (Seat Belt Reminder) 辅助：
-
传统的压力传感器 SBR 容易被重物误触发（放一袋大米在副驾也会叫）。
-
雷达 SBR：确认"有重物"的同时，再确认"有呼吸"。双重验证，彻底消除误报。
小结
60GHz 舱内雷达展示了毫米波技术的另一面：温柔而敏锐。
-
它不需要庞大的天线阵列，也不需要几百米的探测距离。
-
它需要的是极致的信噪比和精妙的相位处理算法。
从防止儿童窒息，到隔空操控屏幕，再到守护驾驶员心脏，这颗藏在顶棚里的小芯片，正在成为智能座舱中最具人文关怀的传感器。
