商用车多体动力学整车仿真学习笔记（开篇总览）
开篇碎碎念｜加班翻手册的深夜感悟
今天加班到九点，电脑里几百页整车动力学参考手册翻了整整一下午，密密麻麻的坐标系公式、轮胎魔术公式、传动系统扭振方程看得脑壳发胀。工位旁放着刚凉掉的咖啡，想起入行这几年，每次做整车仿真标定、硬件在环测试，总苦于市面上缺少一套体系化、完整的商用车多体动力学学习资料。
市面上要么是乘用车简化二自由度理论，要么是零散单一模块教程，很少有一份从驾驶员、车体、悬架到底盘传动、轮胎、数值求解全链路的商用车辆完整动力学建模逻辑。索性沉下心，把这份厚厚的参考文档拆解、梳理，做成一套商用车多体动力学仿真系列学习笔记，分多篇连载更新。
我作为深耕底盘仿真、整车动力学的一线工程师，一边啃手册、一边结合项目落地经验拆解，不讲空洞理论，全部贴合仿真建模、实车对标、HIL 台架实操场景，同行做模型标定、仿真测试、底盘控制开发都能直接落地参考。本篇是系列开篇总览，完整梳理整套整车动力学模型的整体架构、核心建模思路与全模块分工，后续分篇逐个拆解车体、悬架、转向、动力传动、制动、轮胎、驾驶员控制、数值求解八大核心子系统。
一、整车多体动力学仿真核心定位与底层标准
1. 模型核心用途
这套整车多体动力学模型面向重型商用车（2 轴～5 轴载货车 / 挂车）仿真开发，核心覆盖三大工程场景：
-
底盘动力学仿真：操纵稳定性、平顺性、载荷传递、侧翻风险仿真；
-
动力传动匹配：发动机、变速箱、分动器、差速器、TCS 牵引力控制联合仿真；
-
电控算法验证：驾驶员预瞄路径跟踪、ABS 防抱死、换挡逻辑、转向助力 HIL 台架测试。
模型全部遵循ISO 8855 车辆动力学国际标准，全部物理参数、坐标系、力学变量统一采用国际单位制，从根源避免参数单位错乱、坐标定义混淆带来的仿真失真，这也是商用车模型对标实车的基础前提。
2. 底层建模方法：多刚体动力学（MBD）
整车不采用简化单轨二自由度模型，而是基于拉格朗日第二类方程 + 达朗贝尔原理 搭建多刚体系统，把整车拆解为多个独立刚体，通过弹簧、阻尼、衬套、转向机构、传动轴等约束元件耦合，形成完整动力学方程组：
M(q⃗)⋅q⃗¨+C(q⃗,q⃗˙)=QM(\vec{q}) \cdot \ddot{\vec{q}}+C(\vec{q},\dot{\vec{q}})=QM(q )⋅q ¨+C(q ,q ˙)=Q
-
M(q⃗)M(\vec{q})M(q )：广义质量矩阵，由各刚体质量、惯量张量组合而成；
-
q⃗\vec{q}q ：系统全部广义坐标（轮跳、转向位移、车体姿态、传动轴转角等）；
-
C(q⃗,q⃗˙)C(\vec{q},\dot{\vec{q}})C(q ,q ˙)：科氏力、离心力耦合项；
-
QQQ：轮胎力、制动力、驱动力、空气阻力等广义外力。
根据车轴数量区分刚体与自由度规模：
-
两轴车：1 个簧上刚体 + 4 个簧下刚体，共 5 刚体、12 自由度；
-
三轴车：7 刚体、14 自由度；
-
四轴车：9 刚体、16 自由度；
-
五轴重型商用车：11 刚体、18 自由度。
完全覆盖多轴平衡悬架、多轴分动驱动、多轮制动等商用车型特有结构，是区别于乘用车简化模型的核心优势。

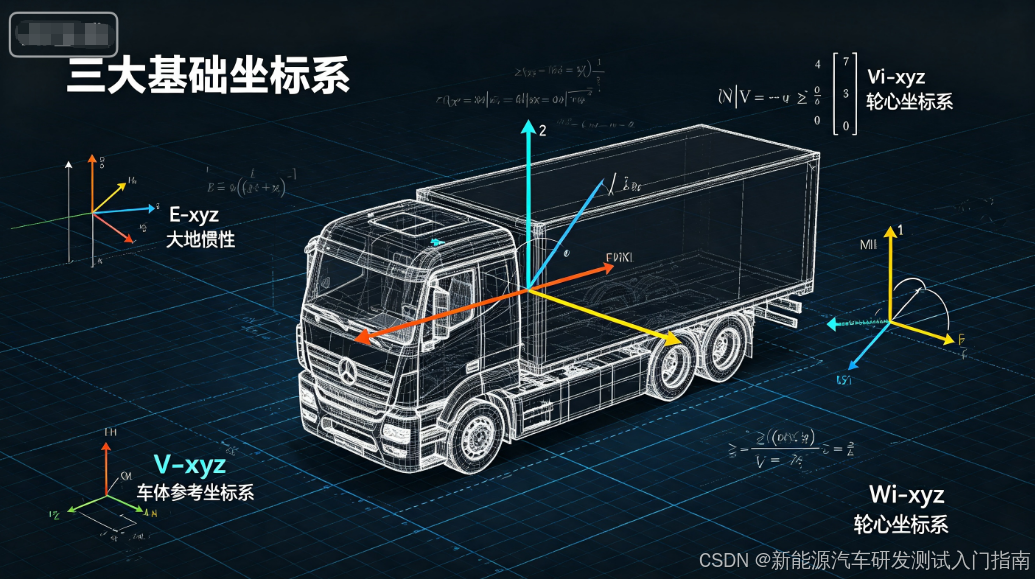

3. 三大基础坐标系体系（仿真避坑核心）
整套模型所有力、速度、姿态计算依赖三套正交坐标系，也是新手建模最容易出错的环节：
-
大地惯性坐标系 E-xyz：与路面固联，xy 为水平地面，z 垂直向上，所有全局位置、风速、路面高程均在此坐标系计算；
-
车体参考坐标系 V-xyz：原点固定在前轴中心，x 向前、y 指向车辆左侧、z 朝天，整车所有部件参数（质心、铰接点、悬架安装点）均基于该坐标系录入；
-
轮心坐标系 Wi-xyz：每根车轮独立坐标系，原点在轮心，y 轴垂直车轮平面，用于轮胎力、悬架轮跳解算。
不同坐标系之间通过 Z-Y-X 内旋欧拉旋转矩阵完成矢量转换，同时给出车体侧倾 / 俯仰 / 横摆角与车体角速度互推转换公式，规避万向节死锁计算异常问题。
二、整车模型八大子系统完整架构

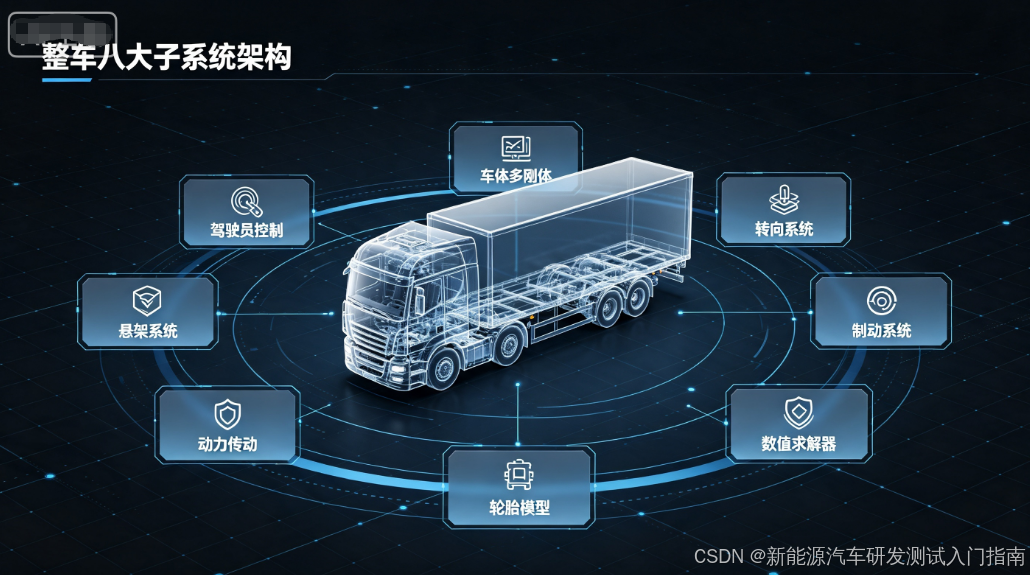

整套动力学模型拆解为 8 大独立耦合子系统，系列连载将按照从上层控制到底盘执行、再到数值求解 的顺序分篇详解，每个子系统独立建模、通过力与力矩双向交互：

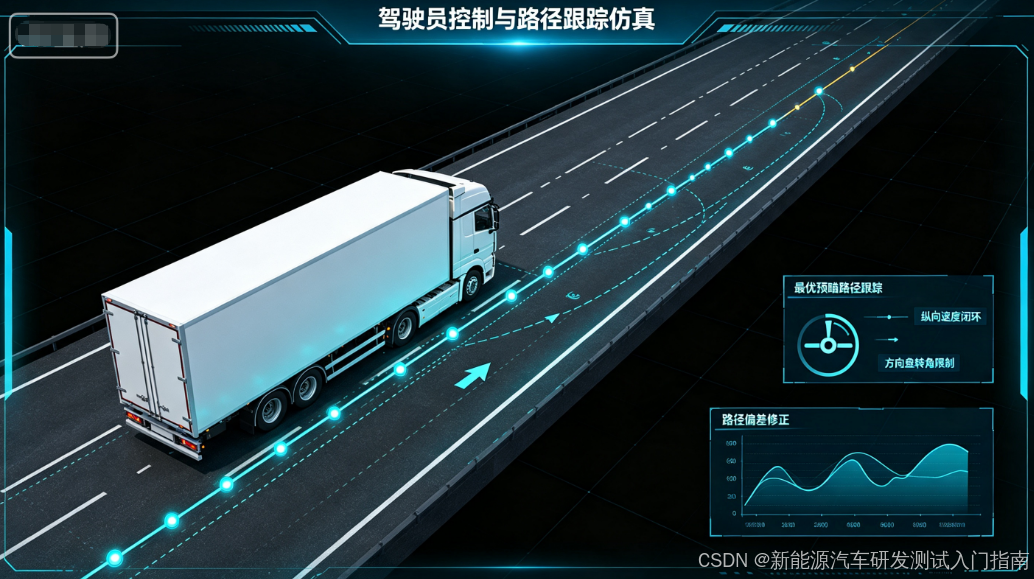

模块 1：驾驶员控制模块（上层输入）
整车仿真的信号源头，提供纵向车速跟踪、横向路径跟踪两类控制输出，共 4 种工作模式适配不同仿真工况：
-
纵向开环 + 横向开环：直接输入油门 / 制动踏板、方向盘转角时序，适用于离线实车工况复现；
-
纵向闭环 + 横向开环：给定目标车速曲线，内置 PI 控制器输出踏板信号，用于加速、爬坡、油耗仿真；
-
纵向开环 + 横向闭环：加载 OpenDrive 自定义道路，基于最优预瞄控制输出方向盘转角，用于弯道、变道仿真；
-
全闭环控制：车速 + 路径双闭环，完整复现驾驶员跟车、超车、转弯全场景。
两大核心控制算法
-
纵向自适应 PI 速度跟随：带积分饱和修正，解决急加减速积分漂移，输出 0~1 踏板开度；
-
二次型最优预瞄路径跟踪 ：基于车辆二自由度模型，自适应预瞄时间随车速变化，离散预瞄道路点求解最优前轮转角，自带方向盘转角速率、机械极限限幅，完美模拟真实驾驶员操作特性。
模块 2：车体多刚体系统（整车承载基础）
整车骨架，分为簧上质量、多组簧下质量、附加载重三大刚体：
-
簧上质量：完整 6 自由度（x/y/z 平动 + 侧倾 / 俯仰 / 横摆转动），配置三轴惯量张量、质心坐标；
-
簧下质量：每根车轮独立刚体，仅随悬架上下跳动；
-
可配置多组附加载荷：模拟货箱、货物载重，通过平行移轴定理更新整体惯量，解决重载、空载仿真差异。
同时定义整车铰接点坐标、轴距、轮距等几何参数，完成簧上 / 簧下速度、加速度、角速度矢量推导，是悬架、转向系统的力学输入基础。
模块 3：转向子系统
支持齿轮齿条、循环球两种商用车主流转向器，集成电动助力 EPS、主销几何特性（内倾 / 后倾 / 横向偏移）、转向迟滞、扭振阻尼全套特性：
-
方向盘二阶动态滞后模型，模拟真实转向迟滞；
-
转向广义质量耦合计算，整合车轮、摇臂、齿条全部惯量；
-
EPS 助力二维查表模型（助力力矩 = 车速 + 方向盘力矩函数），一阶惯性环节模拟助力响应延迟；
-
内置阿克曼转向 K 特性表格，左右轮转角独立标定，适配商用车大转向角工况。

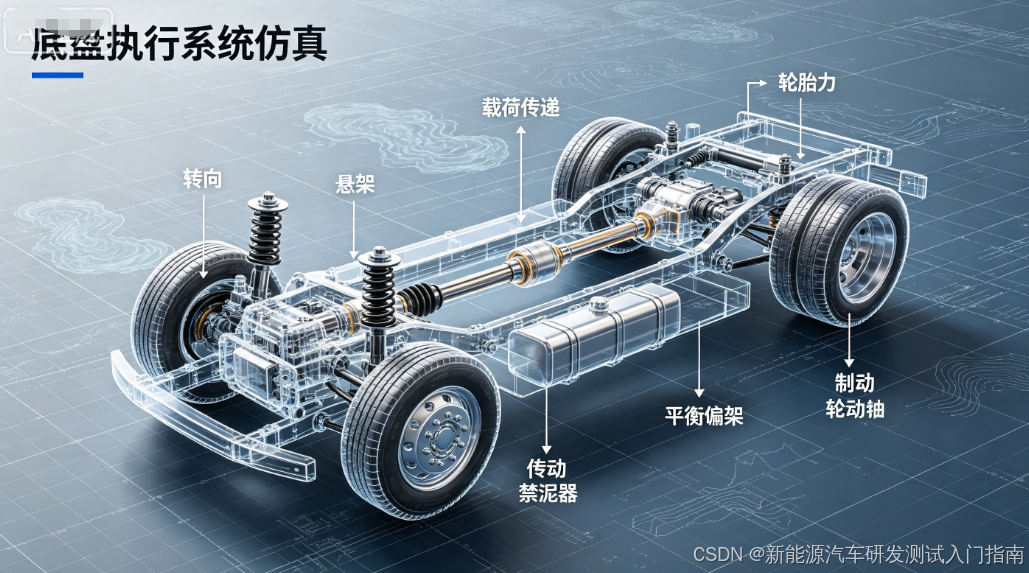

模块 4：悬架子系统（商用车核心特色）
区分独立前悬架、多轴平衡后悬架（Tandem 双轴平衡、Tridem 三轴平衡），采用K 运动特性 + C 弹性柔顺特性分离建模，是商用车载荷、平顺性仿真核心：
-
K 特性：轮跳、转向时车轮空间位置 / 姿态查表，输出车轮偏移、主销变化；
-
C 特性：轮胎纵 / 横向力、回正力矩引发悬架变形，二阶滤波模拟动态迟滞；
-
力元件：非线性弹簧、速度相关阻尼、上下限位缓冲块、横向稳定杆；
-
平衡悬架力分配算法：多轴载荷自动分配，精准模拟满载颠簸时轴荷转移。
模块 5：动力传动系统
覆盖燃油车全套动力链，支持单轴 / 两轴 / 三轴 / 四轴 / 五轴全驱动构型，完整包含：发动机、液力变矩器、离合器、多档位变速箱、分动器、粘性限滑差速器 LSD、TCS 牵引力控制。
核心亮点：
-
传动系统扭振等效模型，基于固有频率、阻尼比计算轴系刚度阻尼；
-
离合器滑转 / 锁止状态判定逻辑，区分 MT 机械离合、AT 锁止离合；
-
变速箱升降档二维查表策略（节气门开度 - 输出转速），区分空档 / 挂挡自由度；
-
分动器、轮间 LSD 速差敏感耦合力矩，解决低附着路面驱动轮打滑仿真；
-
TCS PID 力矩修正，根据滑移率动态限制发动机输出，防止车轮空转。
模块 6：制动子系统
适配多轴商用车多轮独立液压制动，集成 ABS 滞环控制、制动热衰退仿真：
-
制动踏板 - 主缸压力一阶滞后动态模型；
-
每轮独立轮缸压力分配，ABS 根据滑移率开关油压；
-
制动器温升方程，考虑制动功率、风冷散热，摩擦系数随温度衰减；
-
驻车制动极限力矩计算，覆盖长下坡制动热失效工况仿真。
模块 7：轮胎模型（整车力学输入源头）
提供两套轮胎求解算法，满足不同精度需求：
-
内置查表轮胎：纯纵滑、纯侧偏、联合工况查表，计算轻量化，适合实时 HIL 仿真；
-
魔术公式 MF5.2/MF6.1 高精度轮胎：支持胎压、载荷、外倾角、松弛瞬态特性，包含纵向力、侧向力、回正力矩、翻转力矩、滚动阻力全套公式；
配套路面接触点迭代求解算法，支持高低附着、起伏路面、低速防奇点处理，解决商用车重载大滑移仿真发散问题。

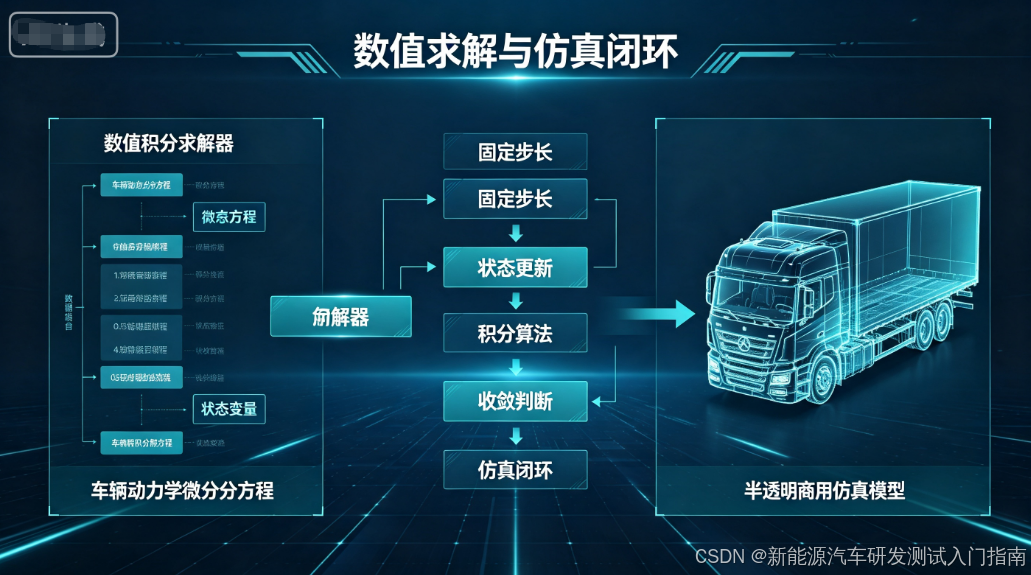

模块 8：数值积分求解器（仿真底层引擎）
整套多体微分方程组的求解核心，明确仿真工程选型标准：
-
固定步长显式求解器，适配 HIL 硬件同步需求，舍弃变步长、隐式算法；
-
可选算法：前向欧拉、2/3/4 阶 Adams、二阶龙格库塔；
-
各算法优劣划分：欧拉稳定适合突变工况（ABS、急制动），高阶多步算法精度更高，适合平顺性稳态仿真。
三、整套系列文章规划（连载预告）
本次开篇仅做整体框架总览，后续将按顺序分 8 篇深度拆解，每篇聚焦单一子系统，结合工程踩坑案例、参数标定要点、仿真对标技巧：
-
第二篇：整车坐标系、多刚体 MBD 底层方程与车体建模（空载 / 重载惯量计算实操）；
-
第三篇：驾驶员预瞄最优控制算法拆解，纵向 PI 参数整定技巧；
-
第四篇：转向系统建模、EPS 助力标定、主销参数对标方法；
-
第五篇：悬架 K&C 特性、平衡悬架载荷分配仿真；
-
第六篇：商用车动力传动全链路仿真（分动器、LSD、TCS 实操）；
-
第七篇：制动系统与 ABS、制动热衰退仿真建模；
-
第八篇：魔术公式轮胎全套参数标定与路面联合仿真；
-
第九篇：仿真求解器选型、数值发散问题排查方案。
每篇都会加入我项目实操踩坑实录，比如多轴平衡悬架参数配错导致轴荷偏移、预瞄时间设置过大车辆冲出道路、魔术公式载荷参数错误仿真打滑等真实案例，避免同行重复踩坑。
全文总结｜写给同路的底盘仿真工程师
商用车整车多体动力学建模，从来不是单一模块的简单拼凑，而是控制输入 - 车体承载 - 底盘执行 - 轮胎力学 - 数值求解全链路耦合系统工程。乘用车简化模型无法适配多轴、平衡悬架、多驱动、重载等商用特有工况，必须基于完整多刚体框架，分层拆解每一个子系统的力学逻辑。
很多刚入行的仿真工程师会直接套用乘用车模型改参数，最终出现操纵、平顺、驱动仿真全部对标失败，核心原因就是忽略商用车独有的结构力学特性。这套连载笔记，从底层 MBD 理论到每一个子系统工程落地逻辑完整梳理，兼顾理论公式与实操标定，不管是做离线仿真分析、台架 HIL 电控验证，还是底盘底盘性能开发，都能作为标准化建模参考手册。
后续持续更新细分模块深度解析，欢迎同行评论区交流模型对标、仿真报错、参数标定相关问题，一起在商用车仿真领域持续深耕、共同避坑。
