redis集群算法，搭建，故障处理及扩容

集群

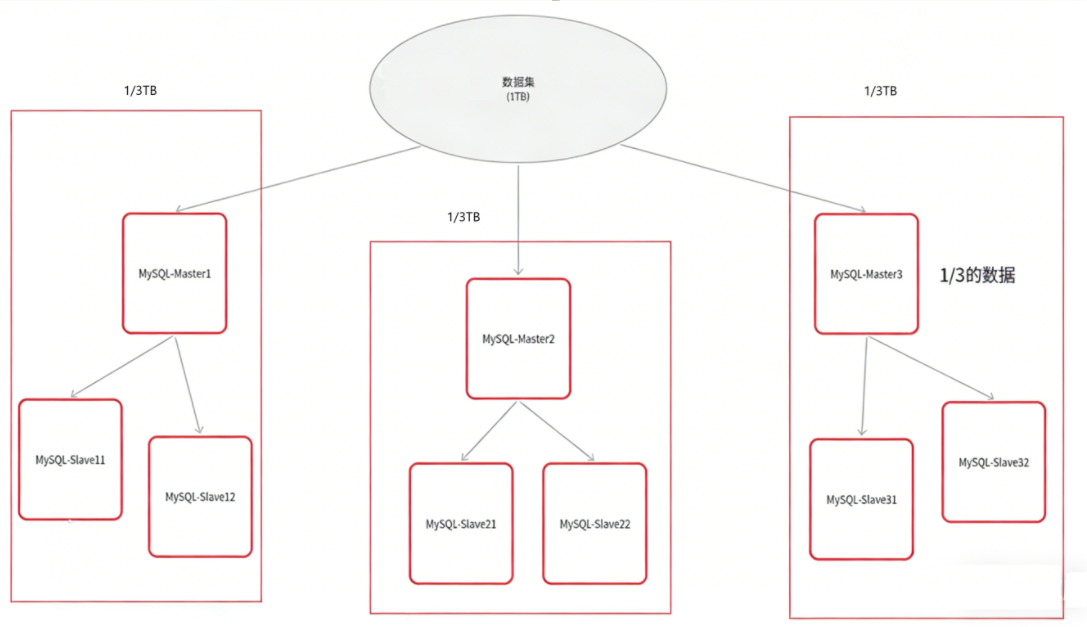

一台机器上的硬件资源是有限的，如果要存储的数据越来越多，那么这台机器是无法负载的，所以可以引入其他机器，将需要存储的数据分为几份，分给几台机器共同存储，每台机器都存1/n。

如果某一台机器挂了，就会导致数据丢失，所以每个机器master都要引入从节点，当主节点挂了的时候，数据不会丢失。

数据分片算法

哈希求余

需要存储新数据的时候，不知道要放到哪一个分片中，就可以借助hash函数，将一个key映射到整数（例如md5），再针对数组的长度求余，就可以得到一个数组下标。后续查询key的时候，key是一样的，hash函数也是一样的，最后得到的分片值就是一样的。

但这个方法有一个问题，当这个服务器集群需要扩容的时候，就需要比较高的成本了，因为数组的长度变化了，得到的分片值就会发生变化，需要重新对已有的数据进行哈希求余，大约要搬运70%的数据。

一致性哈希

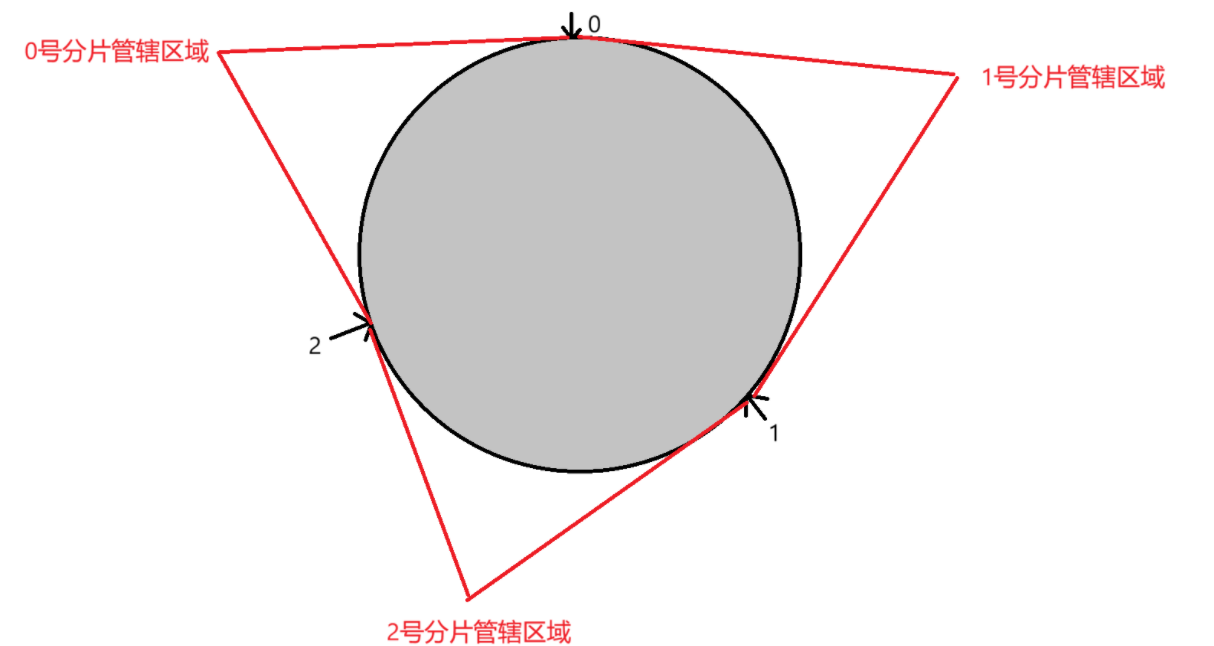

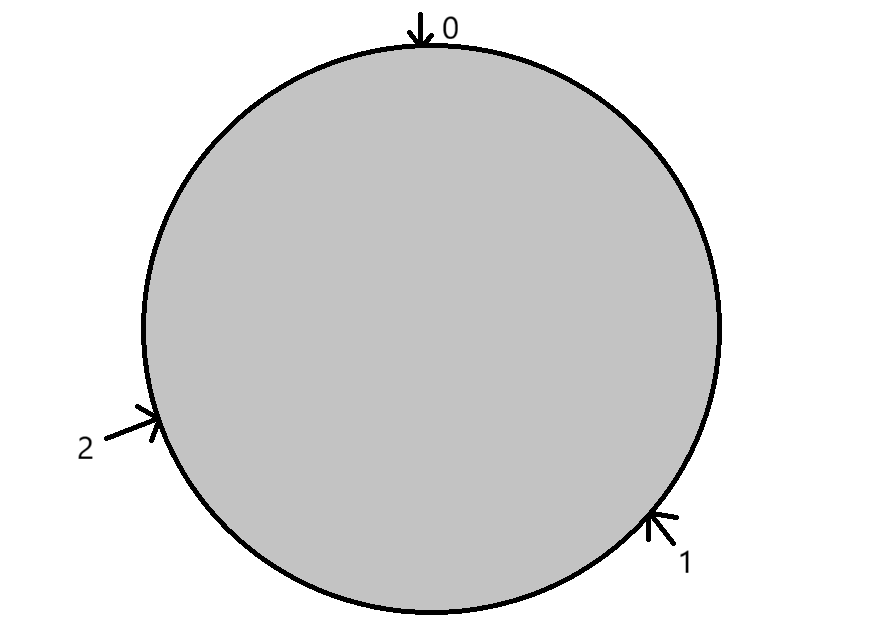

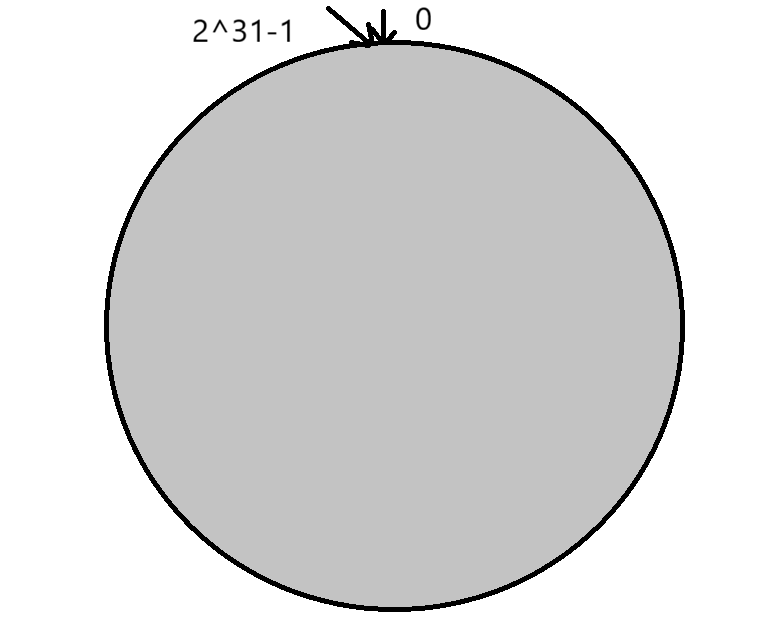

• 将0~2^31-1这个数据空间映射到一个圆环上，按顺时针方向增长。


• 假设当前存在3个分片，将3个分片放在圆环的某个位置上。


• 假定有一个key，计算得到hash值h，在h的值位置顺时针往下找，找到的第一个分片就是这个key的分片值了。

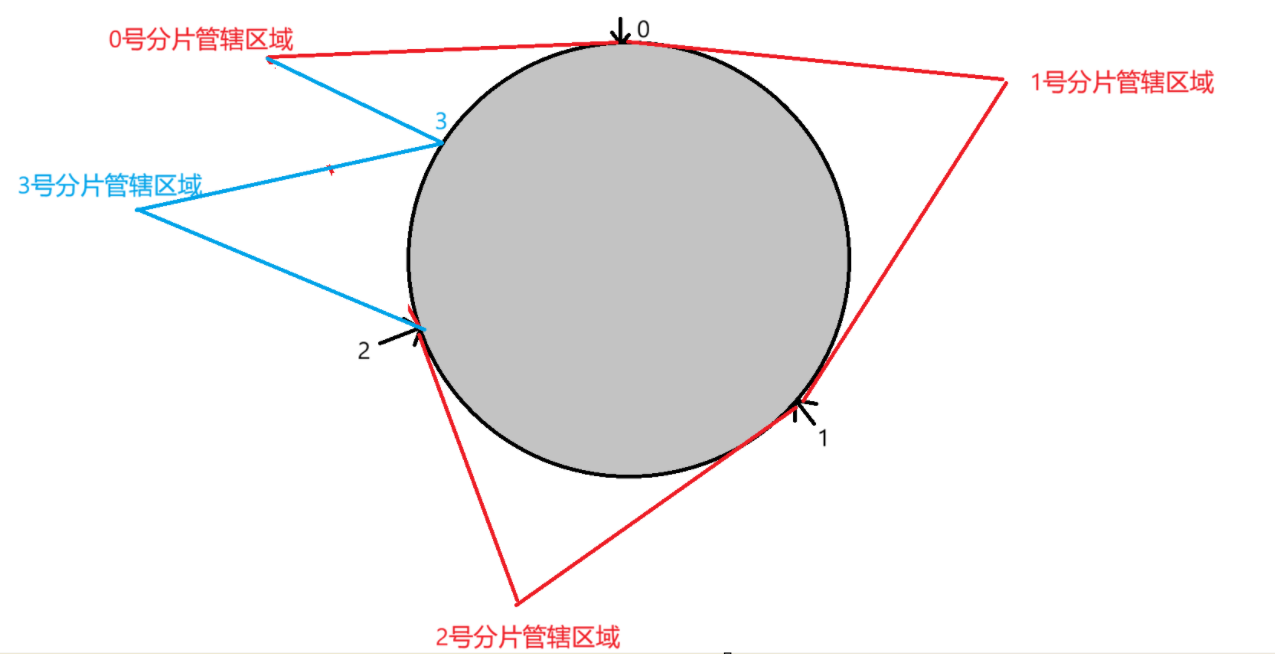

  通过以上的哈希算法，在扩容的时候，可以在0号管辖区域划分一块给3号区域，这样，1号和2号管辖区域不需要改变，就可以大大减少扩容带来的搬运成本，但随之而来的是不均匀的问题。


哈希槽分区

这也是redis采用的hash算法

hash_slot=crc16(key)%16384

进一步将这16384个哈希槽（为什么是16384呢，因为节点之间是网络通信的，太大的位图会导致网络通信的负担）分配到分片上，比如说0号分片上就有[0,5461]，1号分片上就有[5462,10923],2号分片就是[10924,16383]，这只是一种可能的分片方式，分片的槽位号是可以连续，也可以不连续的，只需要保证每个分片的槽位号数量差不多即可。每个分片都是使用位图这样的数据结构进行存储槽位号的，仅需要持有2Kb大小的空间即可。

当需要扩容的时候，从0，1，2分片上都拿出来一部分放到3号分片中，这四个分片的槽位数量应该是差不多的，在上述过程中，只有需要移动的槽位才需要搬运，不需要移动的槽位是不用搬运的，这样既可以解决不均匀的问题，又可以解决搬运的效率问题。

搭建集群环境

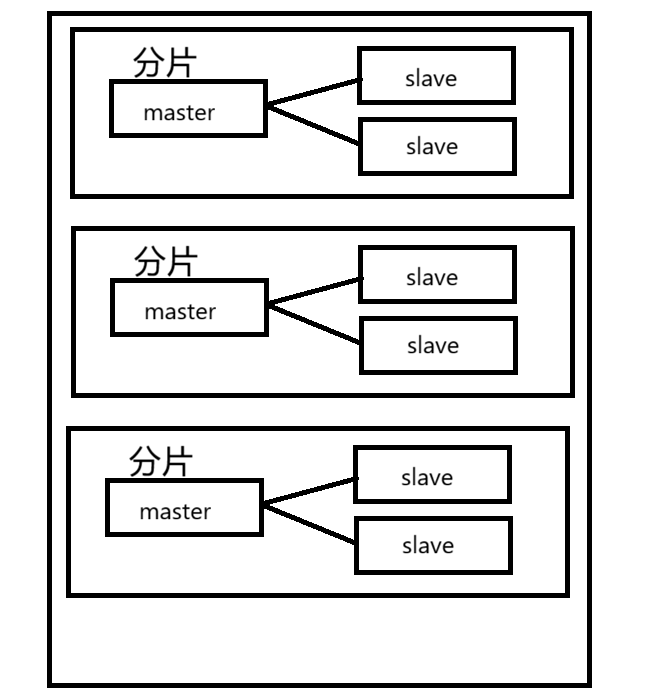

受限于硬件条件，接下来使用docker在一台主机上搭建基于以下图片结构的redis集群：

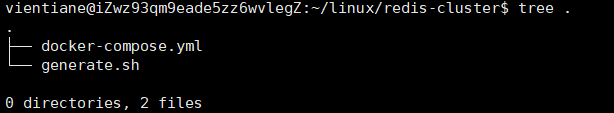

• 创建redis-cluster目录和配置

  shell脚本的配置：

for port in $(seq 1 9); \
do \
mkdir -p redis${port}/
touch redis${port}/redis.conf
cat << EOF > redis${port}/redis.conf
port 6379
bind 0.0.0.0
protected-mode no
appendonly yes
cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
cluster-announce-ip 172.30.0.10${port}
cluster-announce-port 6379
cluster-announce-bus-port 16379
EOF
done
# 注意 cluster-announce-ip 的值有变化.
for port in $(seq 10 11); \
do \
mkdir -p redis${port}/
touch redis${port}/redis.conf
cat << EOF > redis${port}/redis.conf
port 6379
bind 0.0.0.0
protected-mode no
appendonly yes
cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
cluster-announce-ip 172.30.0.1${port}
cluster-announce-port 6379
cluster-announce-bus-port 16379
EOF
done

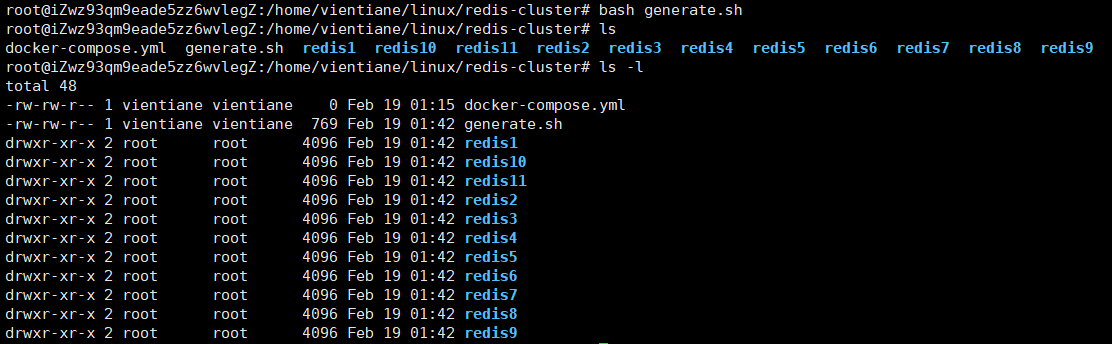

使用bash generate.sh执行此脚本，如果没有报错则执行成功。

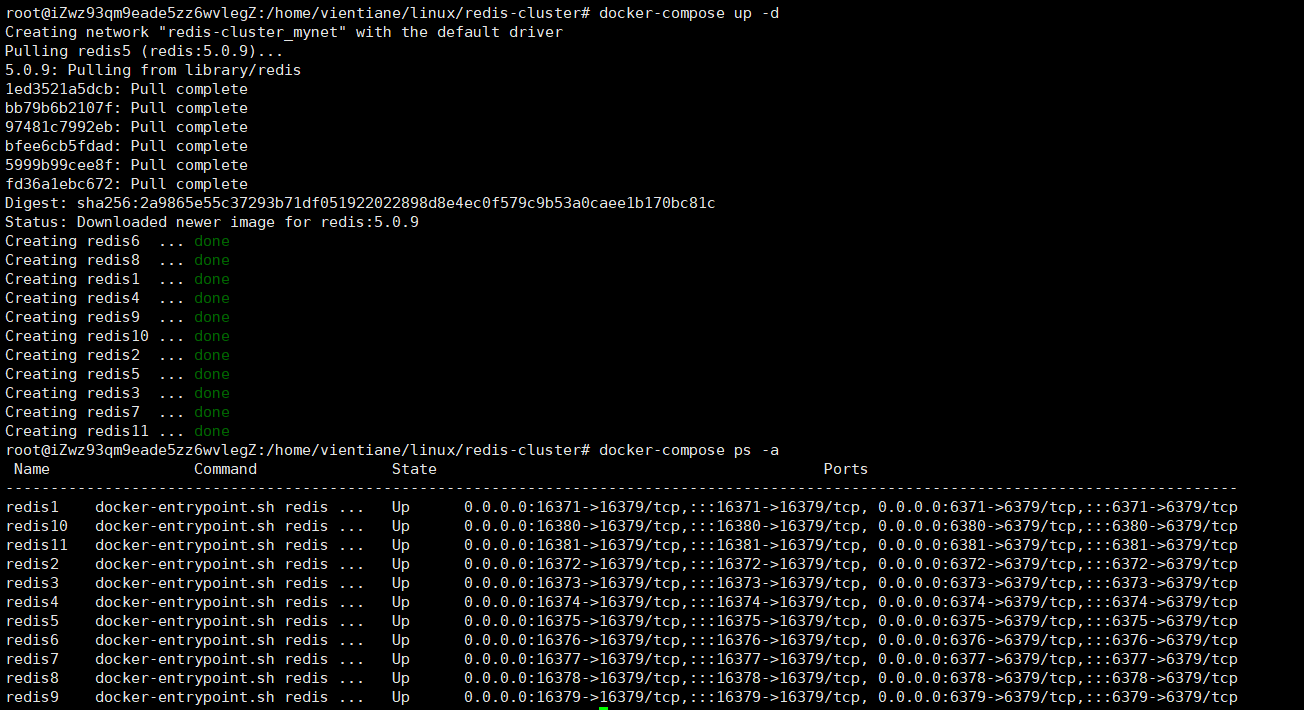

docker-compose文件配置：在启动之前，需要保证之前docker-compose启动的都关掉，再启动此配置文件。

version: '3.8'
networks:
  mynet:
    ipam:
      config:
        - subnet: 172.30.0.0/24
services:
  redis1:
    image: 'redis:6.0.16'
    container_name: redis1
    restart: always
    volumes:
      - ./redis1/:/etc/redis/
    ports:
      - 6371:6379
      - 16371:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.101

  redis2:
    image: 'redis:6.0.16'
    container_name: redis2
    restart: always
    volumes:
      - ./redis2/:/etc/redis/
    ports:
      - 6372:6379
      - 16372:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.102

  redis3:
    image: 'redis:6.0.16'
    container_name: redis3
    restart: always
    volumes:
      - ./redis3/:/etc/redis/
    ports:
      - 6373:6379
      - 16373:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.103
  redis4:
    image: 'redis:6.0.16'
    container_name: redis4
    restart: always
    volumes:
      - ./redis4/:/etc/redis/
    ports:
      - 6374:6379
      - 16374:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.104

  redis5:
    image: 'redis:5.0.9'
    container_name: redis5
    restart: always
    volumes:
      - ./redis5/:/etc/redis/
    ports:
      - 6375:6379
      - 16375:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.105

  redis6:
    image: 'redis:6.0.16'
    container_name: redis6
    restart: always
    volumes:
      - ./redis6/:/etc/redis/
    ports:
      - 6376:6379
      - 16376:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.106

  redis7:
  image: 'redis:6.0.16'
  container_name: redis7
  restart: always
  volumes:
    - ./redis7/:/etc/redis/
  ports:
    - 6377:6379
    - 16377:16379
  command:
    redis-server /etc/redis/redis.conf
  networks:
    mynet:
      ipv4_address: 172.30.0.107

  redis8:
    image: 'redis:6.0.16'
    container_name: redis8
    restart: always
    volumes:
      - ./redis8/:/etc/redis/
    ports:
      - 6378:6379
      - 16378:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.108

  redis9:
    image: 'redis:6.0.16'
    container_name: redis9
    restart: always
    volumes:
      - ./redis9/:/etc/redis/
    ports:
      - 6379:6379
      - 16379:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.109

  redis10:
    image: 'redis:6.0.16'
    container_name: redis10
    restart: always
    volumes:
      - ./redis10/:/etc/redis/
    ports:
      - 6380:6379
      - 16380:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.110

  redis11:
  image: 'redis:6.0.16'
  container_name: redis11
  restart: always
  volumes:
    - ./redis11/:/etc/redis/
  ports:
    - 6381:6379
    - 16381:16379
  command:
    redis-server /etc/redis/redis.conf
  networks:
    mynet:
      ipv4_address: 172.30.0.111

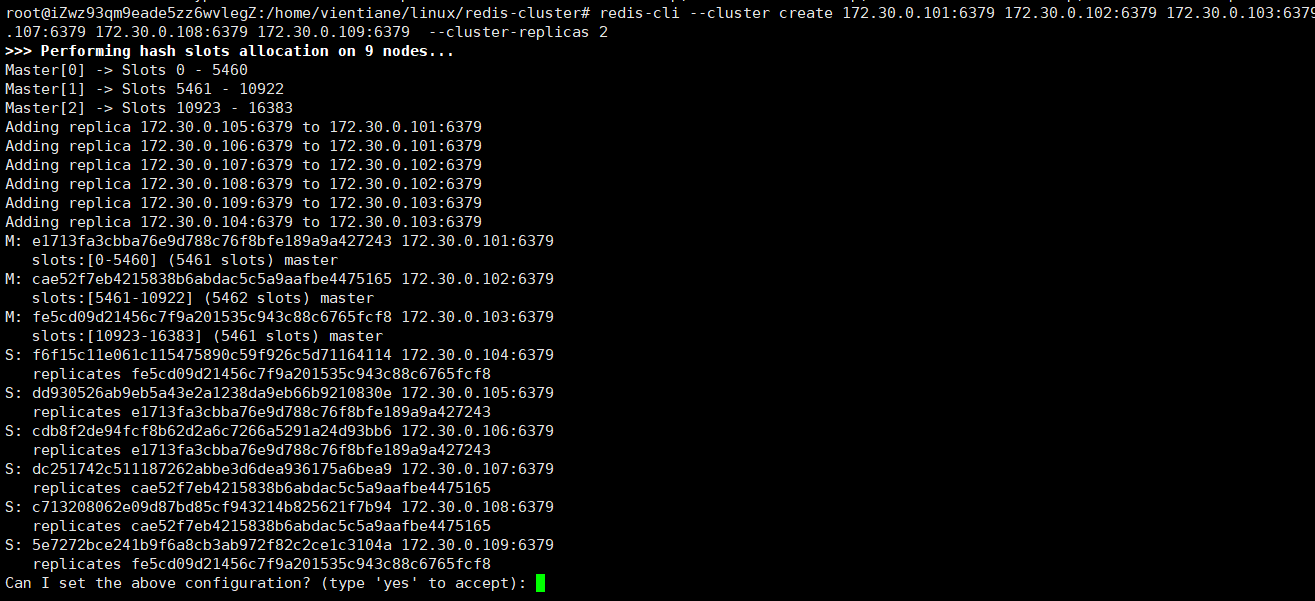

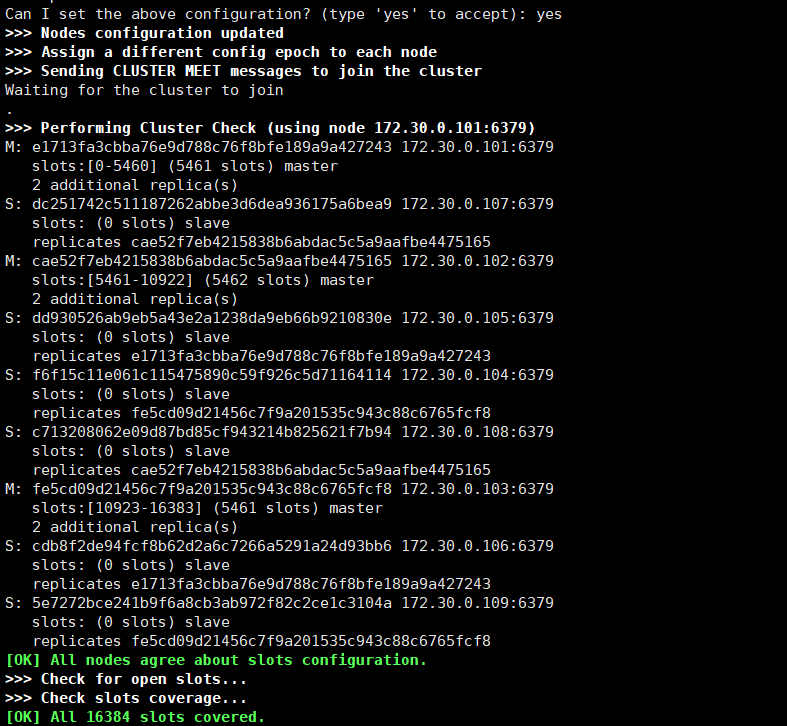

• 配置集群关系：cluster-replicas 2是配置每个分片的从节点为2个，输入yes才会真正构建集群。

redis-cli --cluster create 172.30.0.101:6379 172.30.0.102:6379 172.30.0.103:6379 172.30.0.104:6379 172.30.0.105:6379 172.30.0.106:6379 172.30.0.107:6379 172.30.0.108:6379 172.30.0.109:6379  --cluster-replicas 2

• 使用集群：任意连接上9个节点中的任意一个节点，相当于连接上了整个集群。

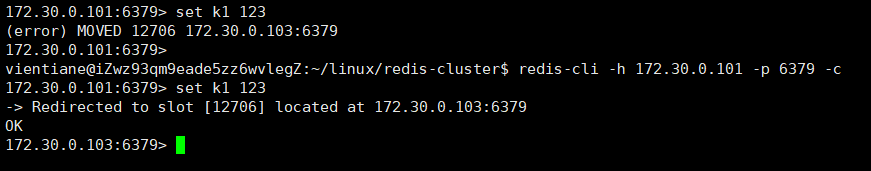

  在启动redis-cli的时候，需要带上一个-c选项，否则在set一个key进行hash映射的时候，如果此key映射的分片不是当前连接的分片，就会报错。
  如果加上了-c选项，在客户端发现当前key映射的分片不是现在连接的分片时，就会自动重定向到对应的主机，如果是从节点，也会自动调整到对应的主节点上，客户端会根据key自动调整连接的分片主机。


故障处理

过程

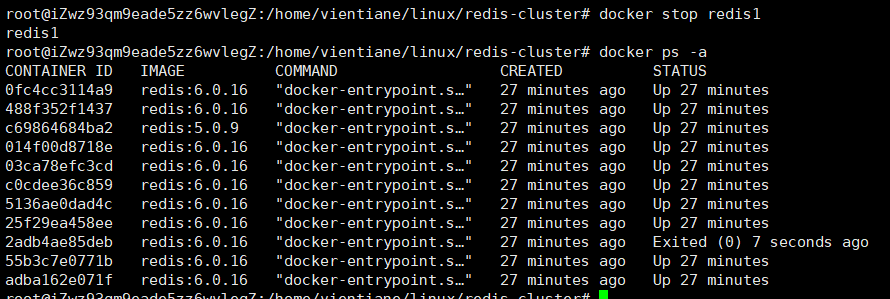

如果集群中某一个主节点挂了，处理方式类似于哨兵。

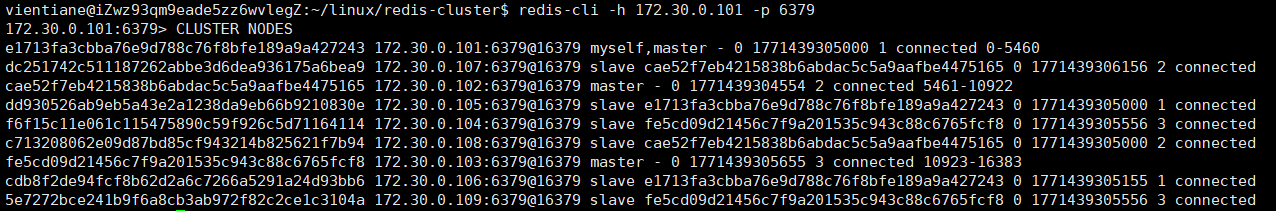

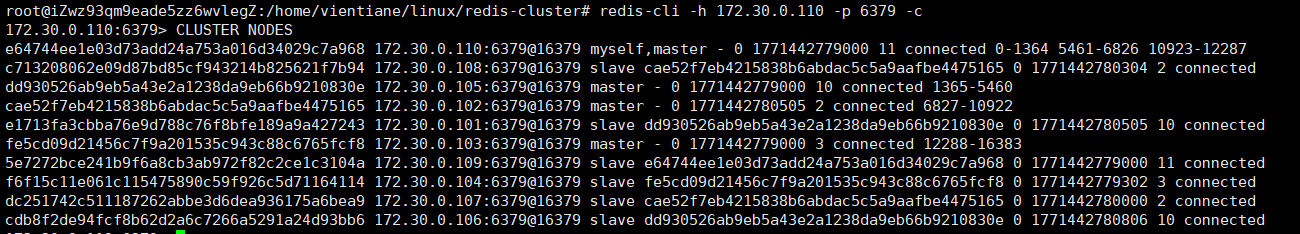

下图的fail表示此节点挂了。

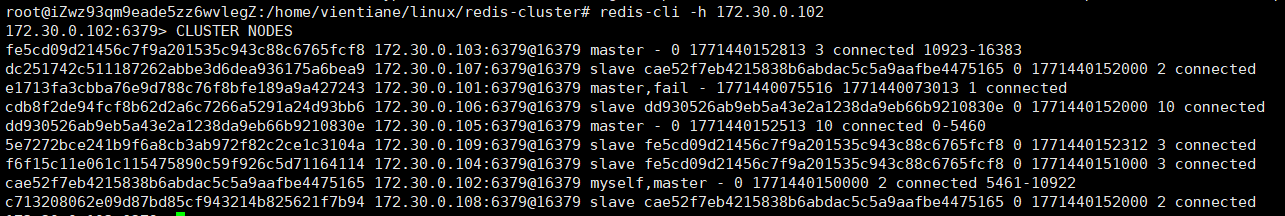

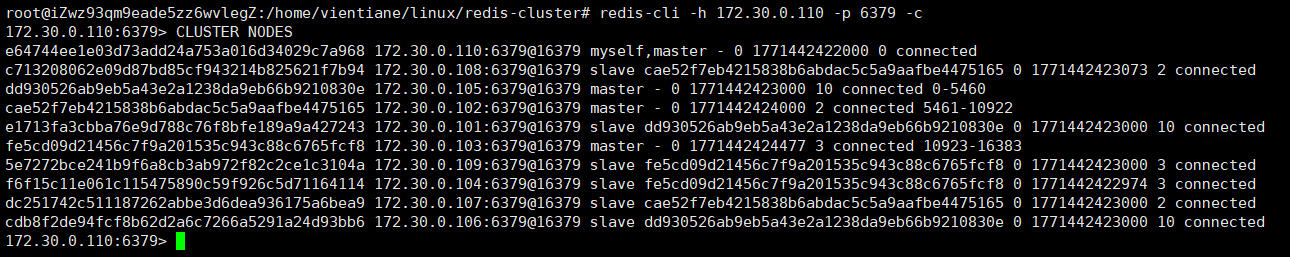

之前的时候，101的从节点是105和106，当101节点挂了，这里的105节点就被推举为主节点，当101节点重新启动以后，会变成从节点。

原理

故障判定

• 首先基于心跳包进行故障判定，这里的心跳包除了message type属性以外，其他部分都是一样的，包含集群的配置信息，每个节点每秒钟都会给一些随机的节点发起ping包，而不是全部发一遍。
• 当A向B发送ping包，而B没有如期回应pong包的时候，A会尝试重置和B的TCP连接， 如果仍旧连接失败的话，A就会将B置为PFAIL状态，相当于主观下线，接下来A会通过Gossip协议，向集群内其他节点沟通确认B的状态。
• 如果A发现集群内很多节点都将B置为PFAIL状态，且数目超过集群总数的一半的时候，那么A会将B标记为FAIL，相当于客观下线，并将这个信息同步给其他节点，其他节点收到以后，也将B节点标记为FAIL。

故障迁移

• 如果B是从节点，那么不需要进行故障迁移。
• 如果B是主节点，那么就需要进行故障迁移，从节点需要判定自己是否具有竞选资格，当从节点和主节点已经太久没通信，这个从节点就会失去竞选资格。
• 当C和D都有资格参与竞选，就会先休眠一段时间（休眠时间=500ms基础时间+随机时间+排名*1000ms，offset越大，排名越小），若是C休眠时间先结束，就会给集群中其他节点进行拉票操作，只有集群中的主节点有资格投票。
• 当C收到的票数大于集群中主节点数目的一半，C就会晋升成主节点，同时将这个信息同步给集群里的其他节点。
  集群宕机：当某个或者某些节点挂了的时候，会导致整个集群都宕机，比如说所有主从节点都挂了，或者某个分片的主节点挂了，但没有从节点，或者说集群中超过半数的主节点挂了，都会导致整个集群宕机。

集群扩容

• 之前已经在集群中创建了9个节点，构成3主6从的结构了，接下来要将新的节点110和111加入集群中，以110为master节点，111为slave节点。

redis-cli --cluster add-node 172.30.0.110:6379 172.30.0.101:6379

• 但这样添加的主节点没有任何槽，所以接下来还要分配槽。

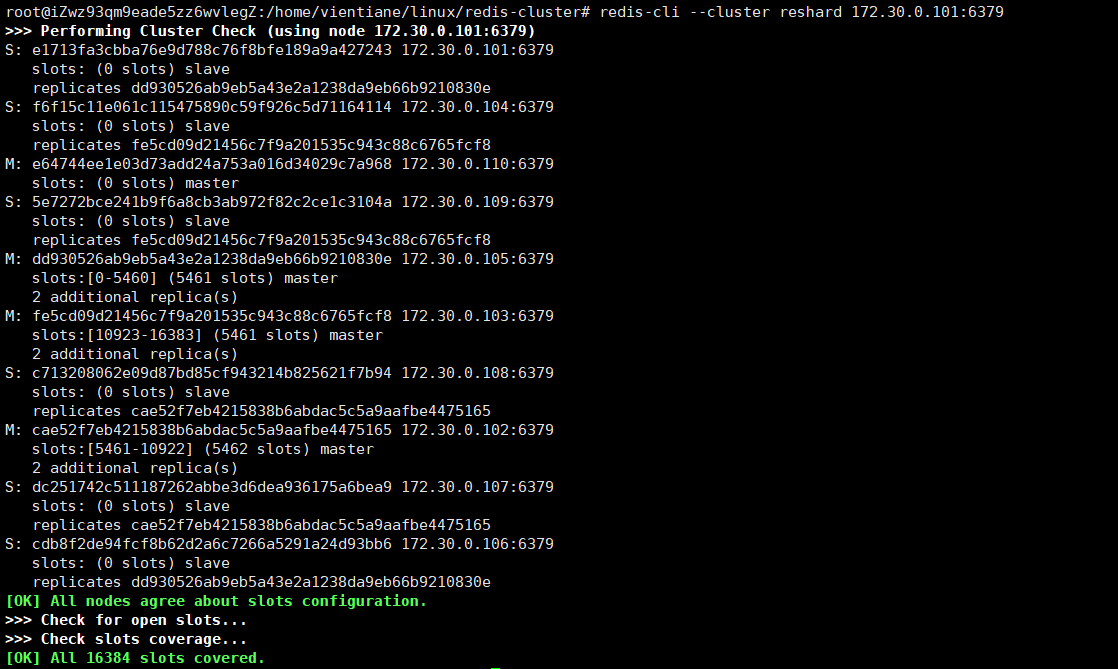

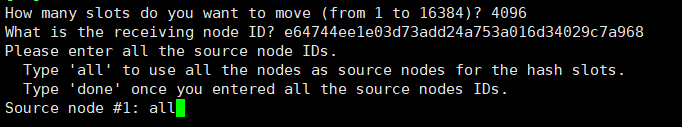

  可以看到每一个机器slot分配的情况，输入我们想移动的slot数量，节点ID和slot来源即可。

redis-cli --cluster reshard 172.30.0.101:6379

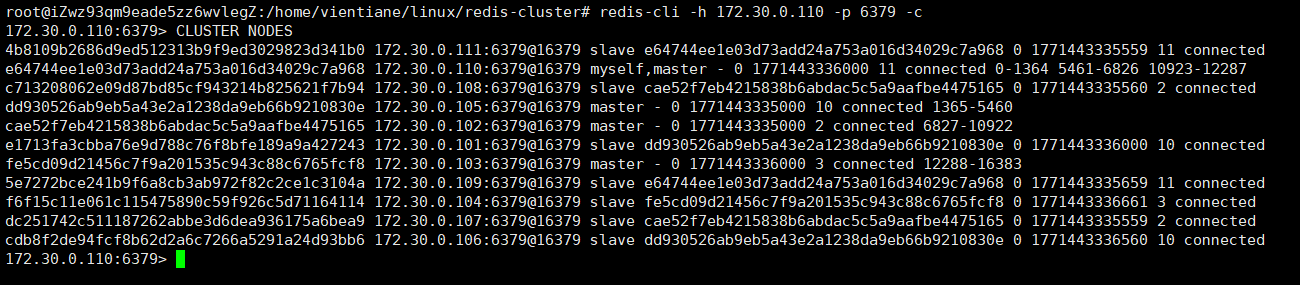

这样，就可以为新增加的节点分配slot了。

• 将111从节点添加进来。

redis-cli --cluster add-node 172.30.0.111:6379 172.30.0.101:6379 --cluster-slave --cluster-master-id [172.30.1.110 节点的 nodeId]

这样就扩容成功了。
