OP-TEE（Open Portable Trusted Execution Environment） 是基于 ARM TrustZone 的开源可信执行环境（TEE），由 Linaro 维护，遵循 GlobalPlatform TEE 标准，用于在安全世界（Secure World）隔离运行敏感代码与数据，与非安全世界（REE，如 Linux/Android）严格隔离。

项目链接：

一、整体架构（双世界模型）

OP-TEE 分为 安全世界（Secure World） 与 非安全世界（Normal World/REE） ，通过 SMC 与 **ATF（BL31）**交互。

安全世界（Secure World）

核心组件：optee_os（本项目）

• 特权层（Secure EL1）：
  • 微内核调度器（事件驱动）
  • 内存管理（MMU/页表、安全内存池）
  • 中断管理（GICv2/v3 安全中断路由）
  • 安全世界驱动（UART、Crypto 引擎、RPMB、eMMC 等）
  • TA 加载/会话管理
  • GlobalPlatform TEE 核心服务实现
• 用户层（Secure EL0）：
  • Trusted Application（TA）：实现具体安全业务（指纹/人脸模板保护、支付 Token、密钥管理、DRM 等）
  • 支持静态 TA（编译进 optee_os 镜像）和动态 TA（运行时从 REE 侧加载）

非安全世界（Normal World/REE）

核心组件：optee_client（独立项目）

• 用户库：libteec.so，实现 GlobalPlatform TEE Client API，供 Client Application（CA）调用
• 内核驱动：optee.ko（Linux 主线 4.12+），处理 SMC 代理、共享内存管理、中断转发、session 管理
• 守护进程：tee-supplicant，提供 REE 侧辅助服务（动态 TA 加载、安全存储后端代理、网络代理等）
• 应用：Client Application（CA），Android/Linux 用户态应用，通过 libteec 访问 TA

---

顶层目录/文件目录结构介绍

- core/：OP-TEE 内核核心代码
  - core/arch/：架构相关代码（ARMv7-A/ARMv8-A/ARMv9-A），包含汇编入口、上下文切换、MMU/页表管理
  - core/drivers/：安全世界驱动
  - core/include/：内核头文件（数据结构、API、宏定义）
  - core/kernel/：内核核心逻辑（任务调度、中断处理、内存管理、TA 管理）
  - core/lib/：内核内部库（字符串处理、数学运算等）
  - core/tee/：TEE 核心服务（GlobalPlatform API 实现、会话管理、TA 加载/卸载）
  - core/pm/：电源管理相关代码
- keys/：示例签名/验签密钥（如 RSA 密钥对），用于开发测试阶段镜像签名
- ldelf/：安全世界中动态加载 ELF 格式 TA 的加载器代码
- lib/：通用库函数（libutils、libmpa 大数运算库、libtomcrypt 加密库等）
- mk/：构建系统核心 Makefile 片段（编译规则、平台配置、工具链选择）
- scripts/：辅助脚本（编译、打包、签名、调试、代码检查等）
- ta/：TA 开发模板、示例 TA（hello_world/、storage/、crypto/ 等）、链接脚本
- Makefile：顶层构建入口（编译整个 OP-TEE OS）
- LICENSE：开源许可证文件（BSD 3-Clause）
- README.md：项目说明文档

---

【OP-TEE OS 代码加载启动全流程梳理】

前置依赖：ATF BL1/BL2/BL31 的准备

1. BL1（ROM）：固化在芯片 ROM 中的信任根，初始化片内 SRAM，从外部存储（eMMC/SD/SPI Flash）加载并验签 BL2
2. BL2（Secure EL1）：初始化 DRAM，从外部存储加载并验签 BL31（ATF）、BL32（optee_os）、BL33（LK/U-Boot/UEFI），将 BL32 的加载地址、大小、设备树等信息通过 bl_params 结构体传递给 BL31
3. BL31（EL3）：初始化 EL3 环境、PSCI 电源管理服务、OP-TEE 的 SPD（opteed，Secure Payload Dispatcher）分发器，解析 bl_params 获取 BL32 信息

---

第一阶段：BL31 跳转到 optee_os（EL3→Secure EL1）

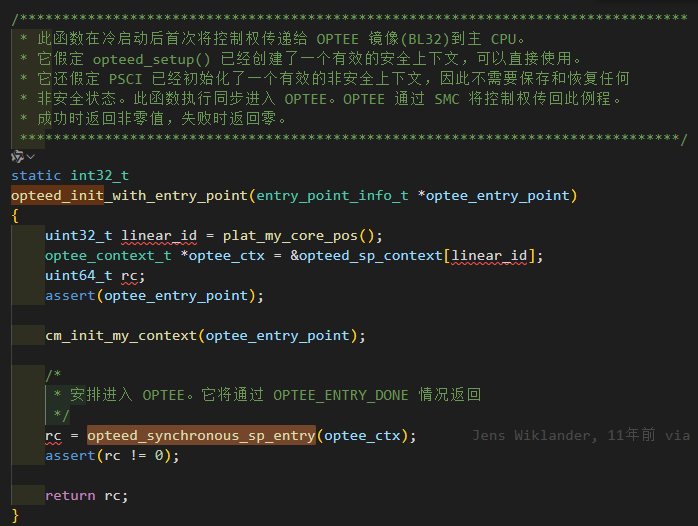

1. BL31 调用 opteed 的 opteed_synchronous_sp_entry() 函数

2. 配置 CPU 上下文：
   • SPSR_EL3：设置目标异常等级为 Secure EL1，禁用所有中断
   • ELR_EL3：设置为 BL2 传递的 optee_os 入口地址（通常是 optee_os/core/arch/arm/kernel/generic_entry_a64.S 的 _start 标签，AArch64 架构）
   • 保存/恢复必要的通用寄存器

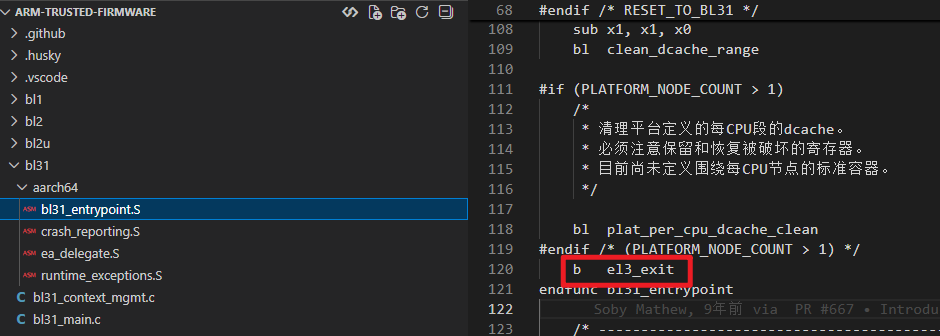

3. 执行 el3_exit() 汇编函数，触发 ERET（Exception Return）指令

4. CPU 从 EL3 退出到 Secure EL1，PC 跳转到 optee_os 的 _start 标签

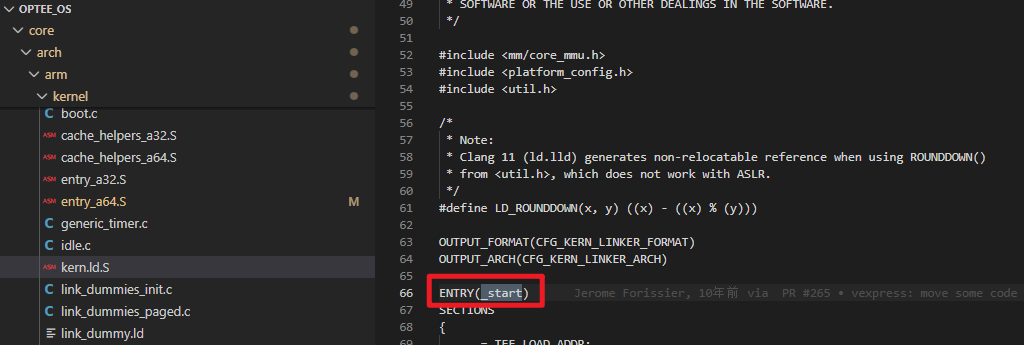

   通过链接脚本kern.ld.S 定义了 _start 为OPTEE-OS的启动入口
   文件路径：core\arch\arm\kernel\kern.ld.S

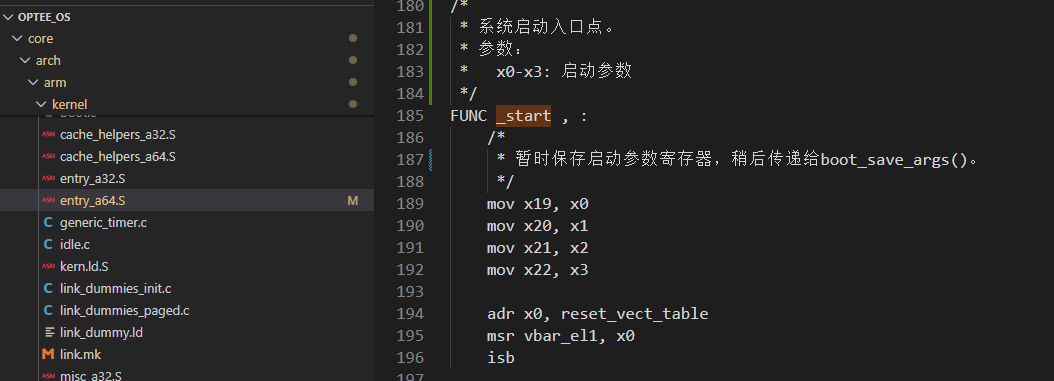

   _start是系统启动的入口点，主要功能包括：

1. 保存启动参数：将寄存器x0-x3的值暂存到x19-x22。
2. 初始化异常向量表：设置VBAR_EL1寄存器指向reset_vect_table。
3. 内存初始化 ：
   • 若启用分页器（CFG_WITH_PAGER），将初始化代码复制到正确位置。
   • 清除.bss段和.nex_bss段。
4. 重定位处理：若支持物理地址重定位（CFG_CORE_PHYS_RELOCATABLE），计算并应用重定位偏移。
5. 栈和线程本地存储初始化：设置SP_EL0/SP_EL1，初始化thread_core_local结构。
6. MMU和缓存配置 ：
   • 使缓存无效并启用MMU。
   • 初始化内存映射和ASLR（地址空间布局随机化）。
7. 安全初始化 ：
   • 初始化内存标签（MEMTAG）和指针认证（PAUTH）。
   • 注册控制台和处理重定位后的地址更新。
8. 最终跳转 ：
   • 调用主初始化函数boot_init_primary_*。
   • 根据是否启用FFA（固件框架架构）决定跳转到cpu_on_handler或通过SMC返回。

整体流程为系统启动的核心初始化逻辑，涵盖硬件抽象、内存管理、安全特性和多核支持。

---

第二阶段：optee_os 自身初始化（Secure EL1→Secure EL0 准备）

2.1 汇编初始化

1. 检查当前异常等级（必须是 Secure EL1）
2. 禁用 MMU、Cache、分支预测
3. 初始化栈指针（SP_EL1），指向预分配的 Secure EL1 栈
4. 配置 SCTLR_EL1（系统控制寄存器）：设置字节序、对齐检查等
5. 跳转到 C 入口函数：init_tee_runtime()

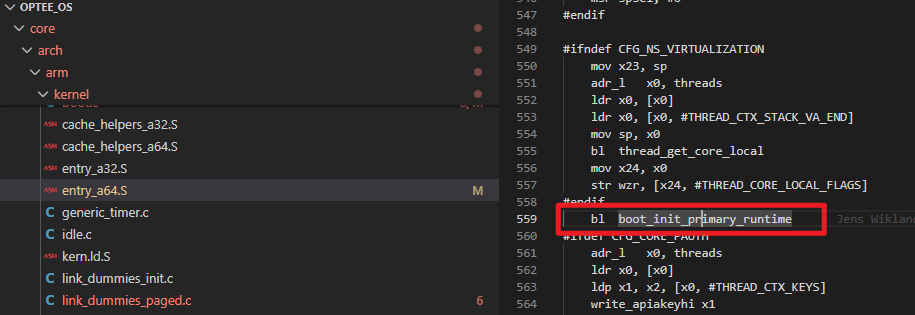

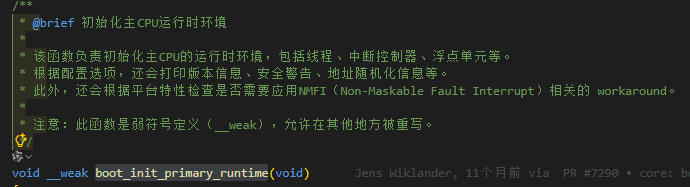

   boot_init_primary_runtime 是OP-TEE启动过程中初始化主CPU的核心函数，
   文件路径：core\arch\arm\kernel\boot.c

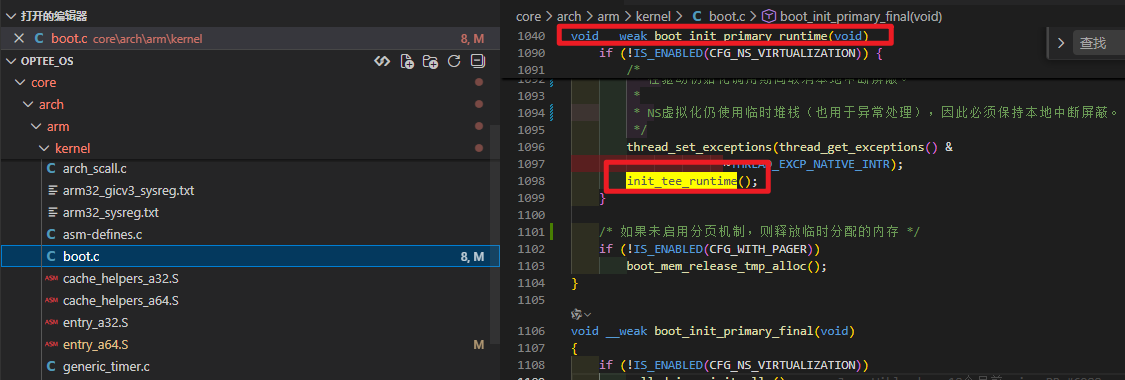

   通过该函数调用init_tee_runtime


主要功能包括：

1. 线程与版本信息初始化：初始化主线程并打印OP-TEE版本。
2. 安全警告提示 ：若启用不安全配置（CFG_INSECURE）则输出警告。
3. 硬件特性检测与日志：根据编译选项（如ASLR、NS虚拟化、内存标记等）打印相关状态信息。
4. 中断与浮点单元初始化：初始化主CPU中断控制器及非安全世界浮点单元。
5. 运行时环境准备：若未启用NS虚拟化，则解除中断屏蔽并初始化TEE运行时；否则保留中断屏蔽以支持临时堆栈。
6. 内存管理：若未启用分页机制，则释放临时分配的内存。

整体逻辑围绕系统启动阶段的关键组件初始化展开，确保运行环境就绪。

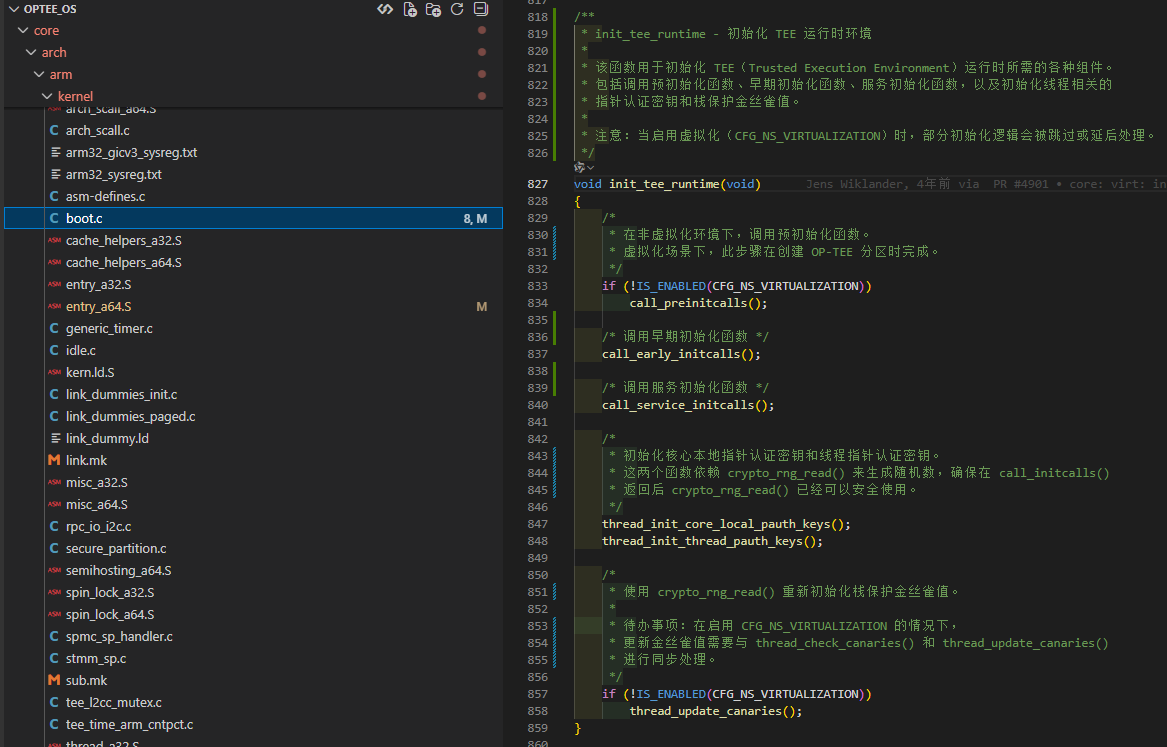

2.2 C 入口初始化（init_tee_runtime()，core\arch\arm\kernel\boot.c）

1. 初始化核心子系统：
   • 内存管理：初始化 MMU、页表、安全内存池
   • 中断管理：初始化 GICv2/v3 中断控制器，配置安全中断路由
   • 驱动初始化：初始化 UART（调试输出）、Crypto 引擎、RPMB、eMMC 等安全世界驱动
   • 调度器：初始化事件驱动的微内核调度器
   • TA 管理：初始化 TA 加载器、TA 会话管理器
   • 加密服务：初始化 GlobalPlatform TEE Crypto API
   • 安全存储：初始化 RPMB/OTP/NVM 等安全存储后端
2. 预加载静态 TA（如果配置了 CFG_TA_STATIC=y）
3. 初始化 RPC（Remote Procedure Call）机制，用于 TA 调用 tee-supplicant 的 REE 侧服务
4. 触发 SMC 调用（TEESMC_OPTEE_RETURN_FROM_INIT），主动陷回 EL3，将 CPU 控制权交还给 BL31


---

第三阶段：BL31 切换到非安全世界（EL3→Non-secure EL2/EL1）

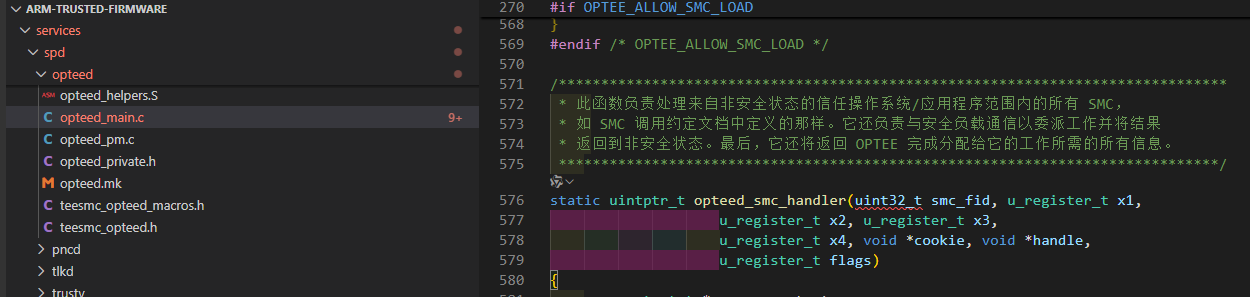

1. BL31 的 opteed_smc_handler() 函数处理 TEESMC_OPTEE_RETURN_FROM_INIT 请求

2. BL31 配置非安全世界上下文：
   • SCR_EL3.NS=1：标记后续为非安全世界
   • SPSR_EL3：设置目标异常等级为 Non-secure EL2（如果支持虚拟化）或 Non-secure EL1
   • ELR_EL3：设置为 BL2 传递的 BL33 入口地址
3. 执行 el3_exit() 汇编函数，触发 ERET 指令
4. CPU 从 EL3 退出到 Non-secure EL2/EL1，PC 跳转到 BL33（LK/U-Boot/UEFI），后续启动 Linux/Android

---

第四阶段：运行时 CA-TA 通信（可选，系统启动后）

1. CA（Android/Linux 应用）调用 libteec 的 TEEC_InitializeContext() 初始化上下文
2. CA 调用 TEEC_OpenSession() 连接指定 TA（通过 TA UUID）
3. libteec 通过 ioctl 调用 Linux 内核的 optee.ko 驱动
4. optee.ko 驱动分配共享内存，触发 SMC 调用
5. CPU 从 Non-secure EL0 陷入 EL3，BL31 的 opteed 分发器将请求路由到 optee_os
6. optee_os 的 TA 会话管理器找到对应 TA，加载（如果是动态 TA）并调用 TA 的 TA_OpenSessionEntryPoint()
7. CA 调用 TEEC_InvokeCommand() 发送具体请求
8. 类似步骤 3-6，TA 的 TA_InvokeCommandEntryPoint() 处理请求，结果通过共享内存原路返回给 CA
9. CA 调用 TEEC_CloseSession() 和 TEEC_FinalizeContext() 释放资源
