Profinet转profibus-DP网关，连接测试一手报告
一、测试背景
在工业自动化系统升级或设备集成过程中，常遇到PROFINET（PN）主站控制系统（如西门子S7-1200/S7-1500）需要与传统PROFIBUS-DP从站设备（如变频器、远程I/O模块、仪表等）通信的场景。由于S7-1200/1500系列PLC不支持原生PROFIBUS接口，需借助PROFINET转PROFIBUS-DP主站网关实现协议转换。
本次测试选用稳联技术WL-PN-DPM网关，验证其作为PROFINETIO设备（从站）+PROFIBUS-DP主站的双角色功能，并成功接入多个DP从站设备。

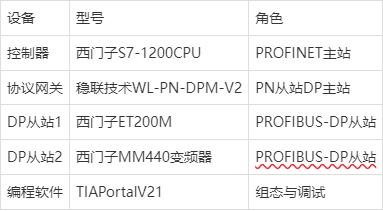

二、测试设备清单
三、硬件连接

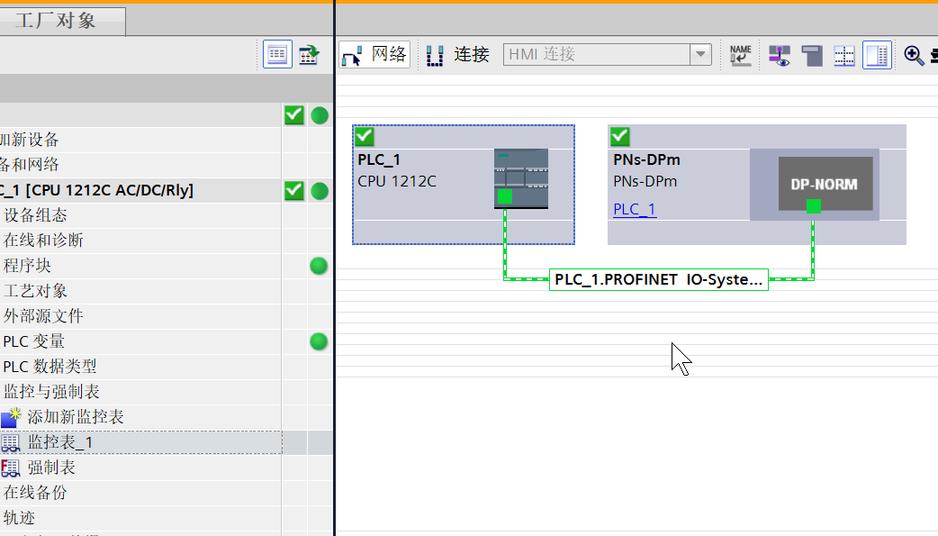

1.网络拓扑
2.接线说明
PROFINET侧：S7-1200的X1接口通过标准以太网线连接至WL-PN-DPM的PN端口。
PROFIBUS侧：
使用屏蔽双绞线（A/B线）连接网关DP接口与各从站。
总线两端（网关和最后一个从站）启用120Ω终端电阻。
所有设备共地，避免电位差干扰。
四、软件组态（TIAPortalV21）

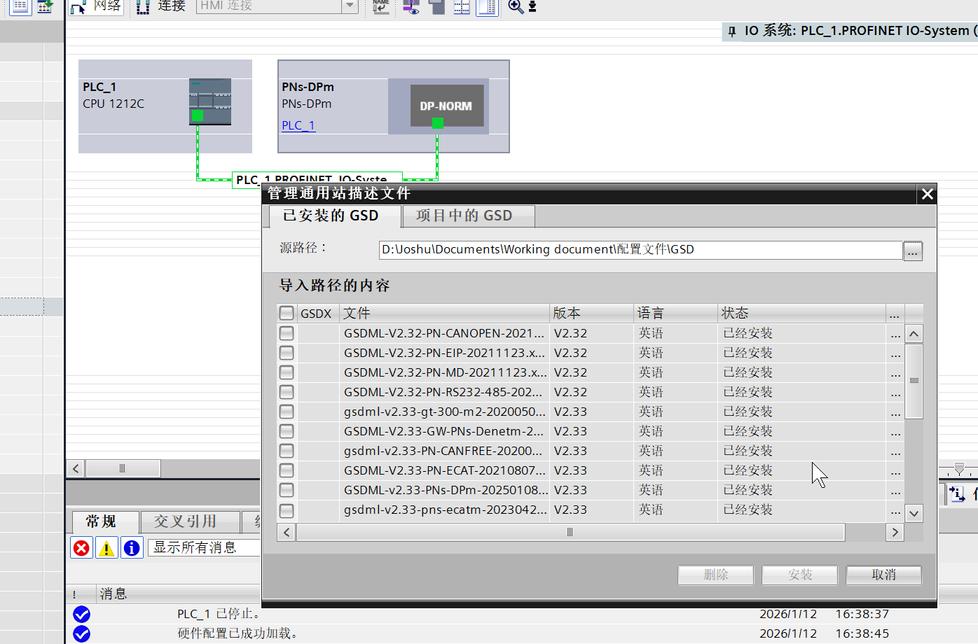

步骤1：安装GSD文件
在TIAPortal中：
选项→安装通用站描述文件（GSD）→导入该文件。

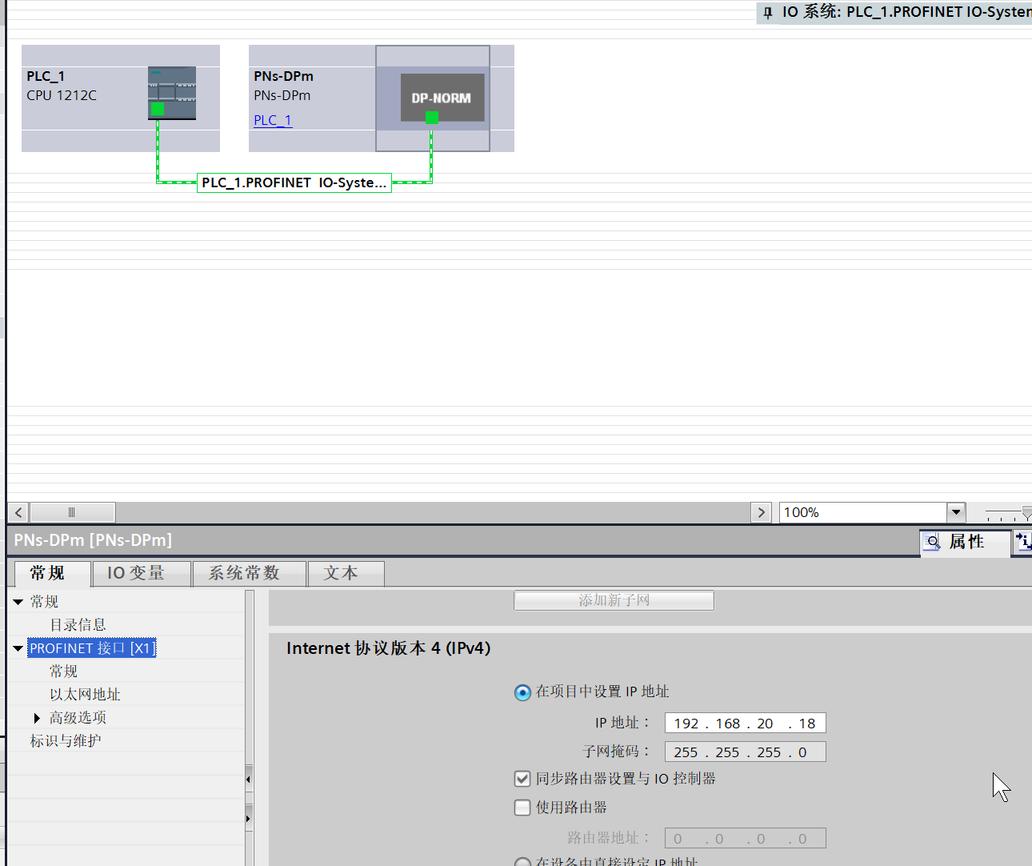

步骤2：添加网关设备
在"网络视图"中，从"其他现场设备→PROFIBUS"中找到PN-DPM。
拖入网络，分配IP地址。

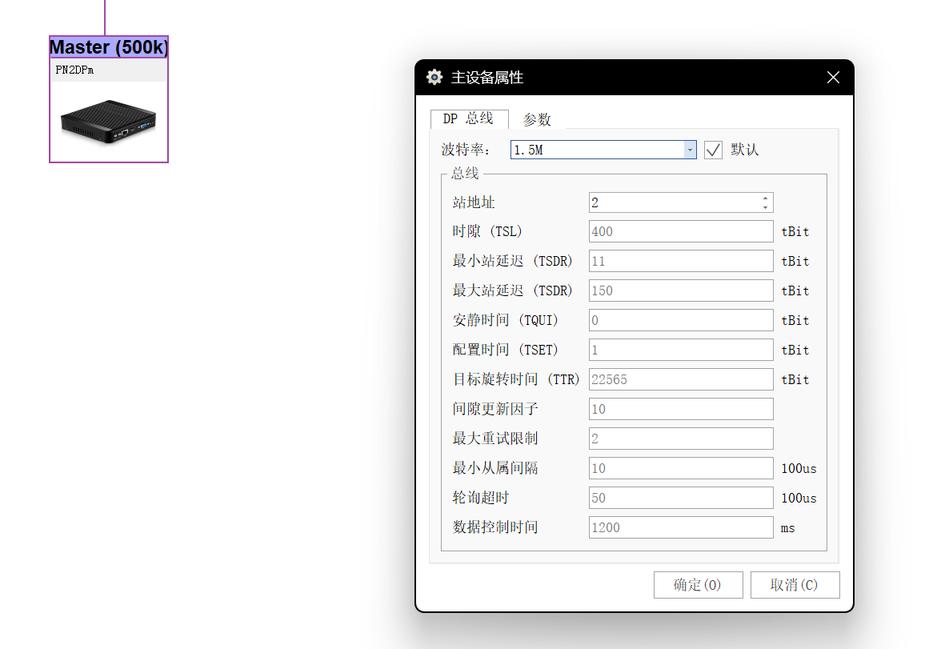

步骤3：配置DP主站参数
双击PROFINET转PROFIBUS-DP主站网关设备，进入"DPMaster"配置界面：波特率：1.5Mbps，从站数量：2，从站地址：3（ET200M）、5（MM440）
输入/输出数据长度：根据从站需求配置
步骤4：编译并下载
编译无错误后，将组态下载至S7-1200。

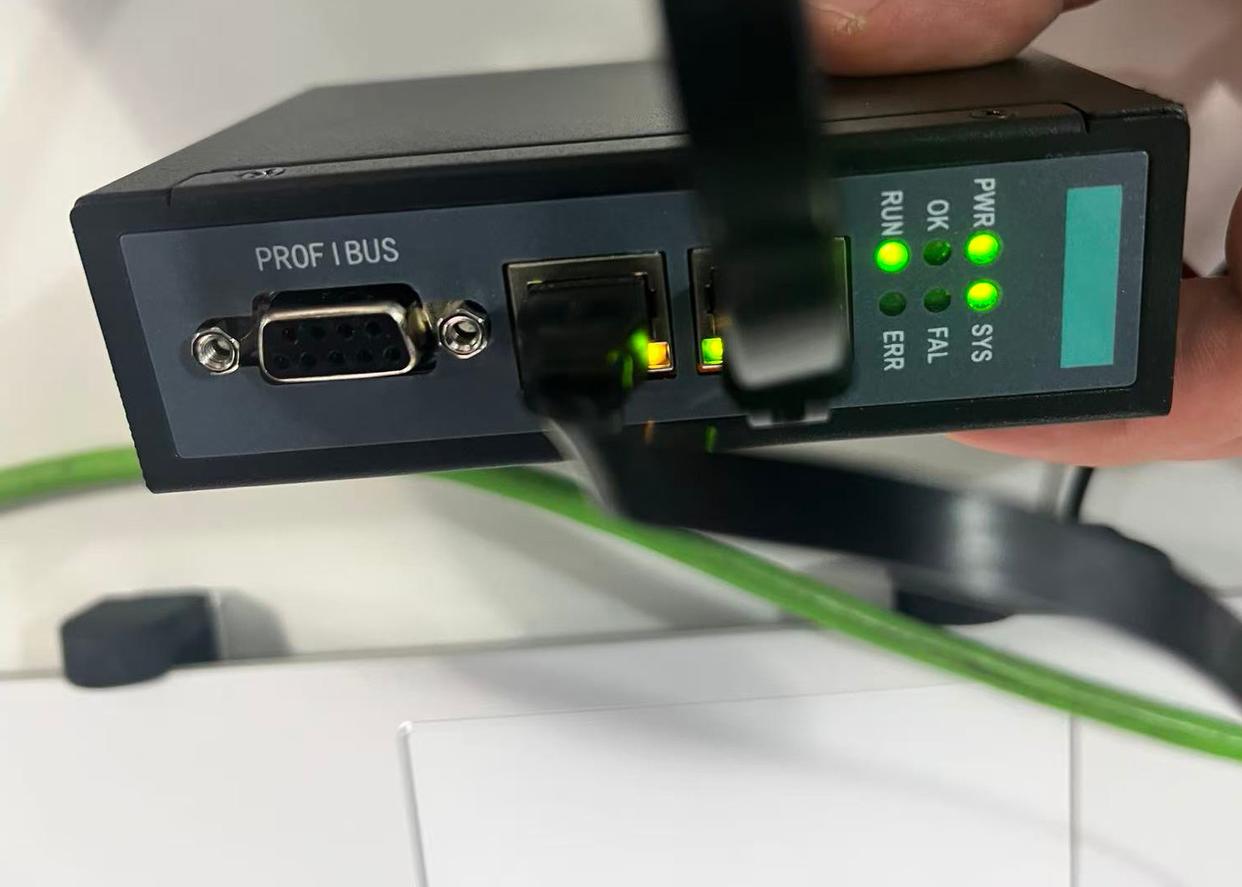

PROFINET转PROFIBUS-DP主站网关上电后，PN指示灯绿灯常亮，DP指示灯闪烁表示总线激活。
五、功能测试

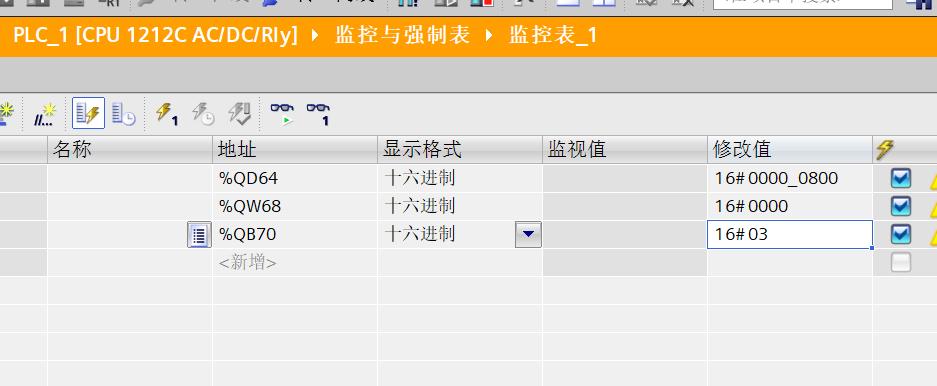

测试：变频器控制
通过S7-1200向MM440发送控制字和设定频率。
MM440启动、调速、停止响应正常。
读取状态字和实际频率，数据实时准确。
六、测试结论
稳联技术WL-PN-DPM网关成功实现以下功能：
作为PROFINETIO设备被S7-1200识别；作为PROFIBUS-DP主站稳定轮询多个从站；支持标准DP从站即插即用；数据刷新周期，满足实时控制需求；提供完善的诊断信息，便于运维。
适用场景：
新建PN系统集成老旧DP设备，替代老式通讯卡方案
