从前文的分析可以看出，RHI的主要作用就是抹平不同图形API的差异，作为一个抽象层，提供一个统一跨平台的图形渲染接口，同时可以充分利用底层图形API的优势。它抹平平台差异，让开发者可以专注于实现渲染效果，而不用去适配底层平台，而RHI负责底层平台的兼容性。

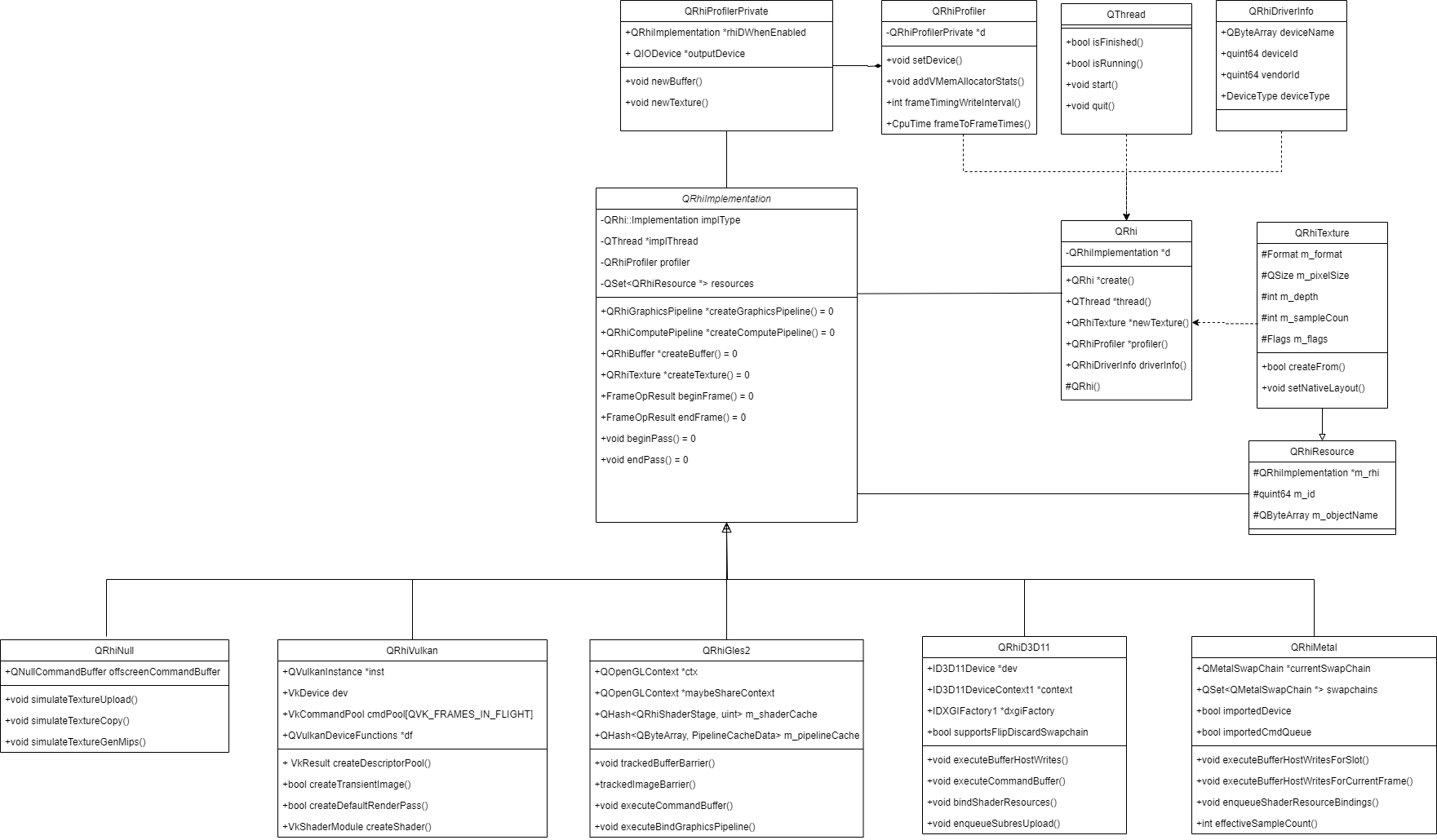

如图所示，为QRhi系统的基本结构，其核心类为QRhi，在渲染线程QSGRenderThread中通过QSGRhiSupport调用QRhi的create函数进行创建，其中QSGRhiSupport用于获得系统中使用的图形API的类型，可以通过"QSG_INFO"环境变量进行配置，若环境变量为空，则进一步根据平台判断使用的默认API，比如Windows默认使用DirectX等。
QRhi持有QRhiImplementation，在它的create函数中，根据传入的backend类型来创建不同的QRhiImplementation，QRhiImplementation是一个基类，也就是统一了图形API的基础功能，比如创建一个贴图和创建一个采样器等等，QRhi依赖于QRhiResource及其子类，因为其中封装了QRhiImplementation，可以通过对应图形API的创建贴图接口，创建出对应平台的贴图对象，它包含一个QThread对象，用于保存当前线程，它通过QRhiImplementation的implThread变量保存在QRhi中，同时保留着QRhiDriverInfo和QRhiProfiler对象的指针。QRhiProfiler保存当前的Rhi实现的rhiDWhenEnabled，QRhiDriverInfo保留这对应设备的Rhi信息，包括deviceId和vendorId等。
可以看出五个QRhiImplementation的子类各自有各自的个性接口，也有统一的功能，比如完成一次渲染的pass相关的beginPass和endPass等，处理绘制每一帧的beginFrame和endFrame等，处理计算pass的beginComputePass和endComputePass，如果想学习某一个特殊的图形API，可以以其中的一个类为源码来学习，而Rhi的任务恰恰是把不同图形API的所有概念都统一起来，由外部开发者处理调用，使用QRhi，你只需要了解一套概念即可。
随着现代底层图形API的兴起，仅仅完成渲染任务已经不足以满足开发者对于Rhi的要求，Rhi需要更多的考虑控制底层，如显存管理和命令缓冲等，现代底层API最重要的特性就是可以控制底层GPU显存的分配，处理资源分配和设置渲染屏障，这时候Rhi由一个抽象封装层变为更多的资源管理器的角色，因此QRhi的设计也考虑了这一点，除了QRhiImplementation这个核心类，QRhi的结构中还有一个重要角色就是QRhiResource。

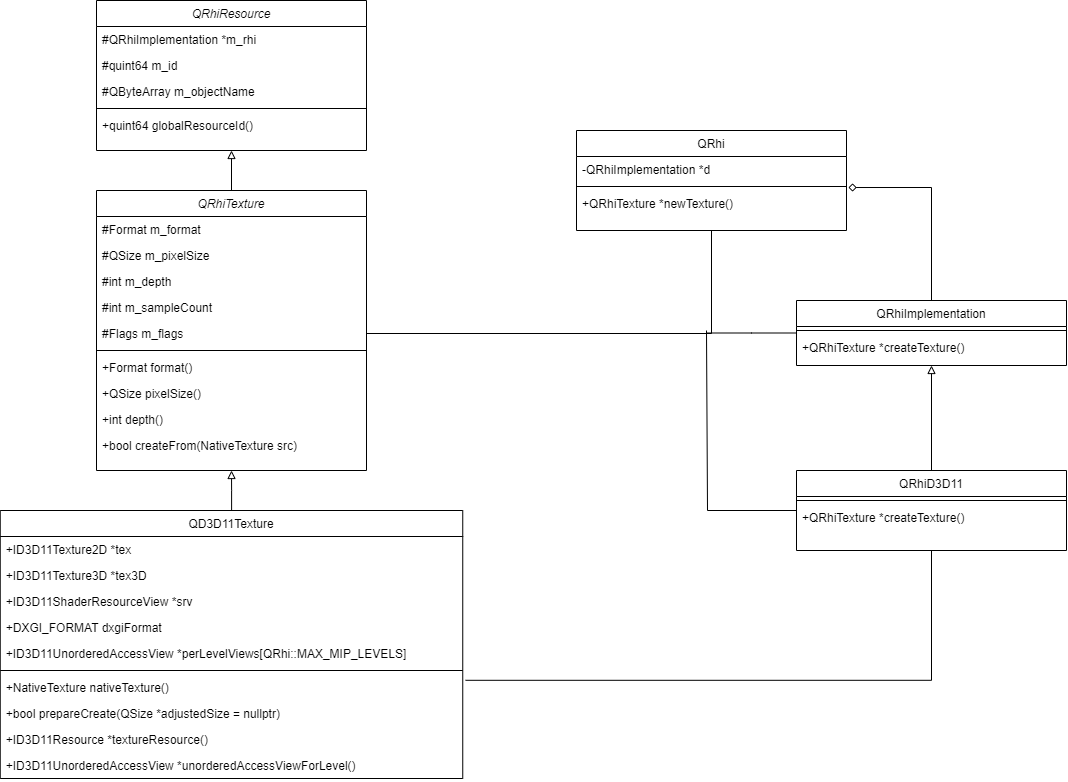

这里以贴图类QRhiTexture为例，介绍资源管理的基本结构，作为QRhiImplementation的持有者，QRhi负责获得对应图形API的QRhiImplementation，比如Windows上DirectX类，通过QRhi的newTexture调用QRhiImplementation的createTexture，在QRhiD3D11的createTexture中，创建DirectX对应的QRhiD3D11Texture，QRhiD3D11Texture中隐藏了DirectX的贴图的具体细节。
QRhiResource掌管了渲染中的多个概念，见表2-1
|------------------------|-------------------------------------------------------|
| 名称 | 功能 |
| Texture | 贴图，渲染中的基础概念，即渲染在屏幕上的图片信息 |
| Sampler | 采样器对象定义了采集纹理时所用的过滤器和寻址模式 |
| RenderBuffer | 绘图操作和内存传输等在命令缓冲区对象中记录要执行的所有操作，可以支持该命令在子线程中完成 |
| RenderPassDescriptor | 描述了渲染通道（Render Pass）的全部配置，包括附件格式、子通道（Subpass）布局、依赖关系等 |
| RenderTarget | 指定颜色、深度、模板缓冲区等输出目标 |
| TextureRenderTarget | 纹理信息输出目标 |
| ShaderResourceBindings | 将着色器程序与GPU资源，比如缓冲区、纹理、采样器等建立绑定的信息 |
| GraphicsPipeline | 图形渲染管线信息 |
| SwapChain | 图形API中连接GPU渲染输出与显示设备的信息，负责管理一组后台缓冲区与前台缓冲区 |
| ComputePipeline | 计算管线信息 |
| CommandBuffer | 渲染命令缓冲区 |
| Buffer | 缓冲区信息（如顶点缓存信息等） |
随着图形API更贴近底层，更加直接的操纵底层数据等特性，Rhi的设计将更偏重于资源管理，因此QRhiResource包含了现代图形API的大部分特性，因此它也是我们学习现代图形API的很好的参考教程，后续将通过QRhiResource子类的管理和调用方式的分析，更加深入的了解Qt6的Rhi系统。
